Hepco & becker C-Bow Manuale utente

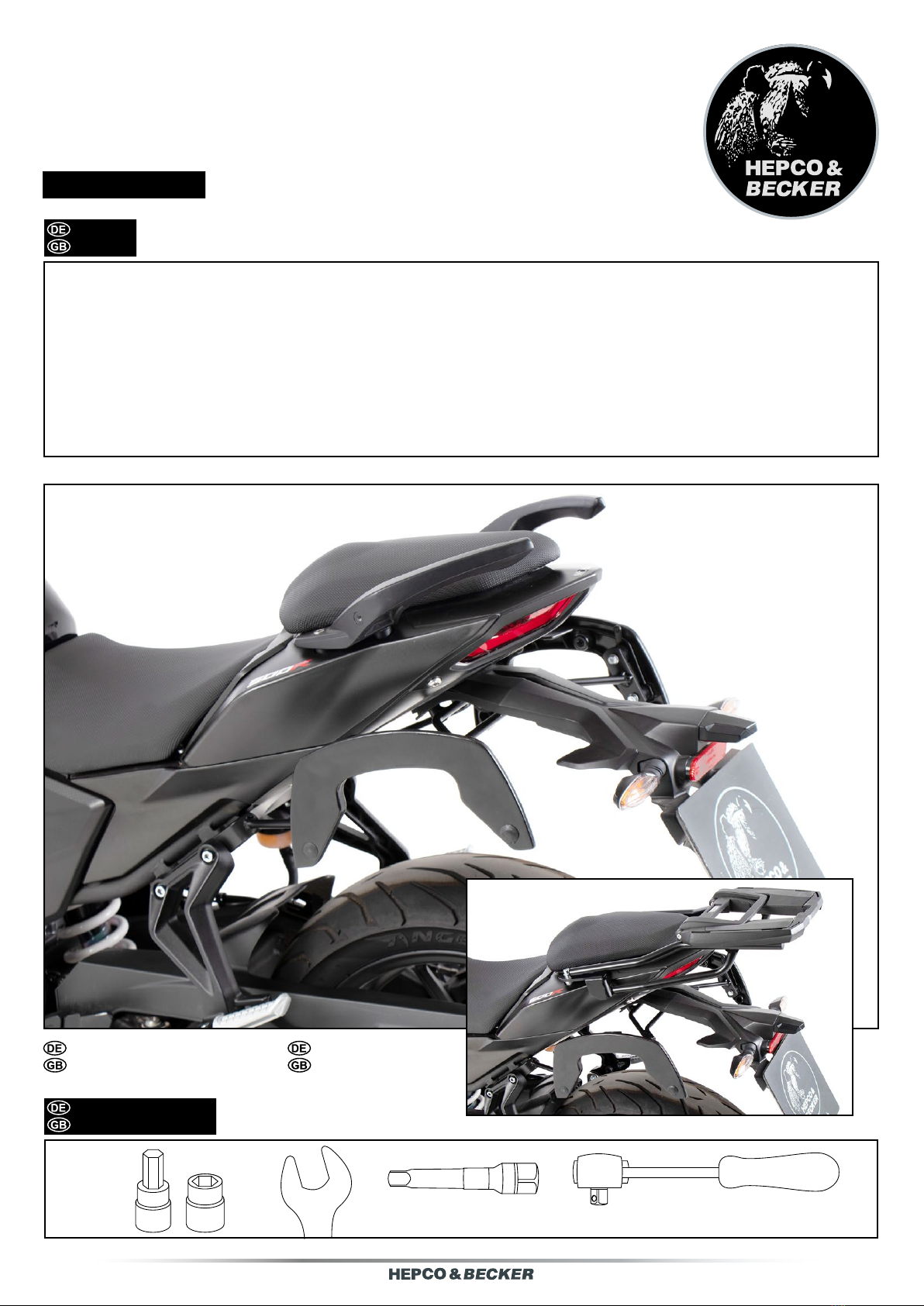

C-Bow Taschenhalter / C-Bow holder

Voge 500 R

Artikel Nr.: / Item-no.:

6307609 00 01 schwarz/black

251120

INHALT

CONTENT

BENÖTIGTE WERKZEUGE

TOOLS REQUIRED

2x 700007063 C-Bow schwarz

1x 700011283 Halter vorne links

1x 700011284 Halter vorne rechts

1x 700011285 Halter hinten

1x 700011286 Schraubensatz:

2x 700007063 C-Bow black

1x 700011283 Holder front left

1x 700011284 Holder front right

1x 700011285 Holder rear

1x 700011286 Screw kit:

Set Verlängerung/extension Ratsche/Ratchet

2x Zylinderschraube M6x35

8x Sechskantschraube M6x16

8x U-Scheibe Ø6,4

2x Allen screw M6x35

8x Hexagon bolt M6x16

8x Washer Ø6,4

Baubreite 43 cm

Width 43 cm

Kombinierbar mit

Can be combined with

Alu-/Easyrack

Minirack

WICHTIG

IMPORTANT

Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.

Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.

Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,wie

man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.

Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf

das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist.

Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!

Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,

you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws

should be tightened to the torque speciﬁed. This guarantees, that the product is mounted without tension. Observe

the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!

VORBEREITUNG

PREPARING

Windabweiser unter dem originalen Kennzeichenträger demontieren, dieser entfällt.

Die beiden vorderen Originalschrauben entfernen, diese entfallen.

Soziusfußrasten demontieren, diese werden wiederverwendet.

Remove the wind deﬂector under the original licence plate holder, this is not necessary.

Remove the two front original screws, these are not necessary.

Remove the pillion footrests, they will be reused.

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

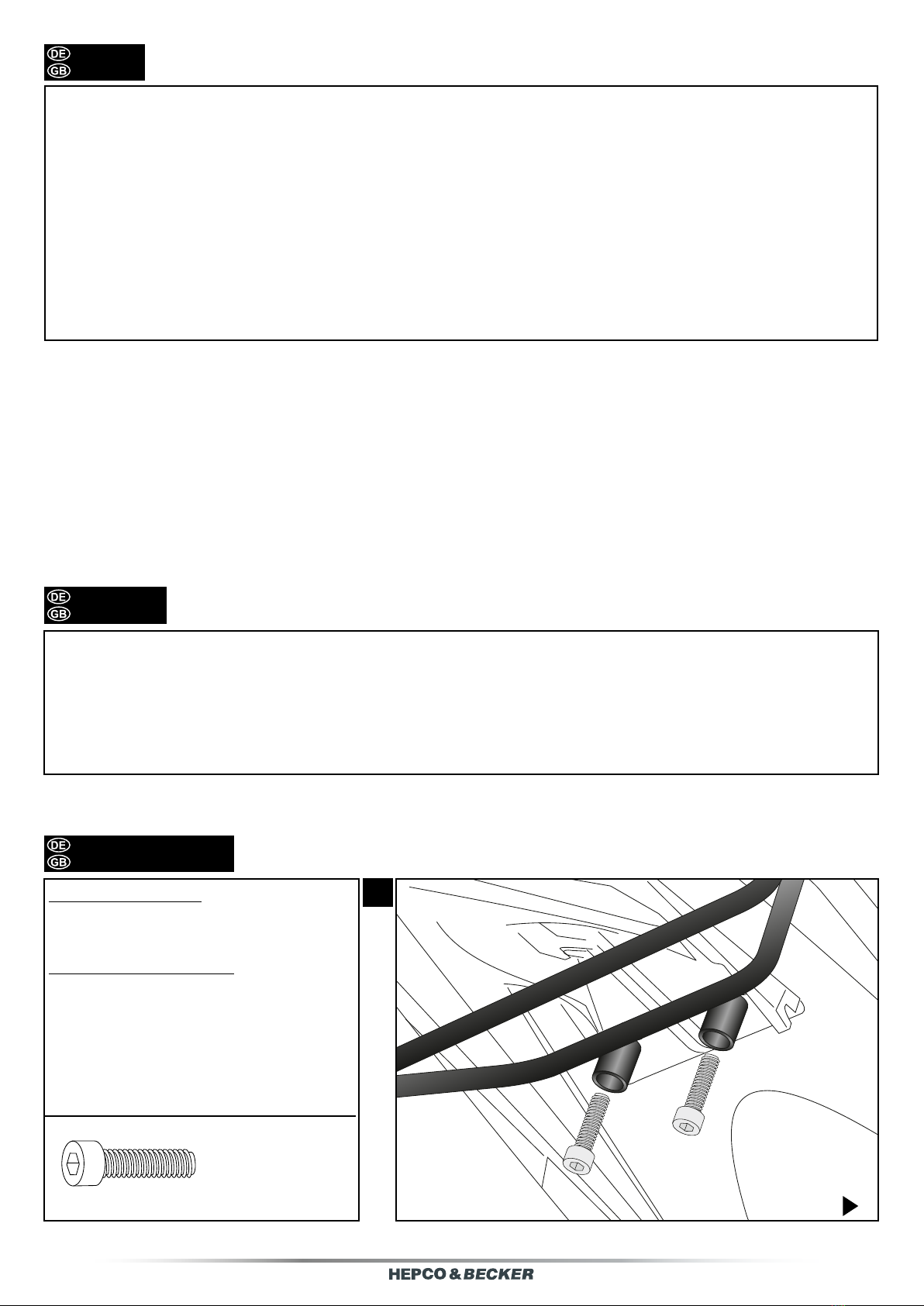

Montage Halter hinten:

In den nun freien Gewinden unter dem Heck

mit den Zylinderschrauben M6x35.

Fastening of the rear holder:

In the now free threads under the rear with

allen screws M6x35.

Fahrtrichtung / driving direction

6307609 00 01

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

Hepco & Becker GmbH

An der Steinmauer 6

D-66955 Pirmasens

Germany

Tel.: +49 (0)6331 - 1453 - 100

Fax: +49 (0)6331 - 1453 - 120

eMail: vertrieb@hepco-becker.de

www.hepco-becker.de

Als weiteres Zubehör lieferbar:/ Also available:

Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.

6617609 01 01 Easyrack

6527609 01 01 Alurack

6607609 01 01 Minirack

5017609 00 01 Motorschutzbügel / Engine guard

5037609 00 01 Frontschutzbügel / Front guard

5047609 00 01 Heckschutzbügel / Rear guard

ACHTUNG

CAUTION

Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren! Abgebaute Teile wieder montieren.

Bitte beachten Sie unsere beigefügten Serviceinformationen.

Control all screw connections after the assembling for tightness! Reassemble the dismantled parts.

Please notice our enclosed service information.

8x 8x

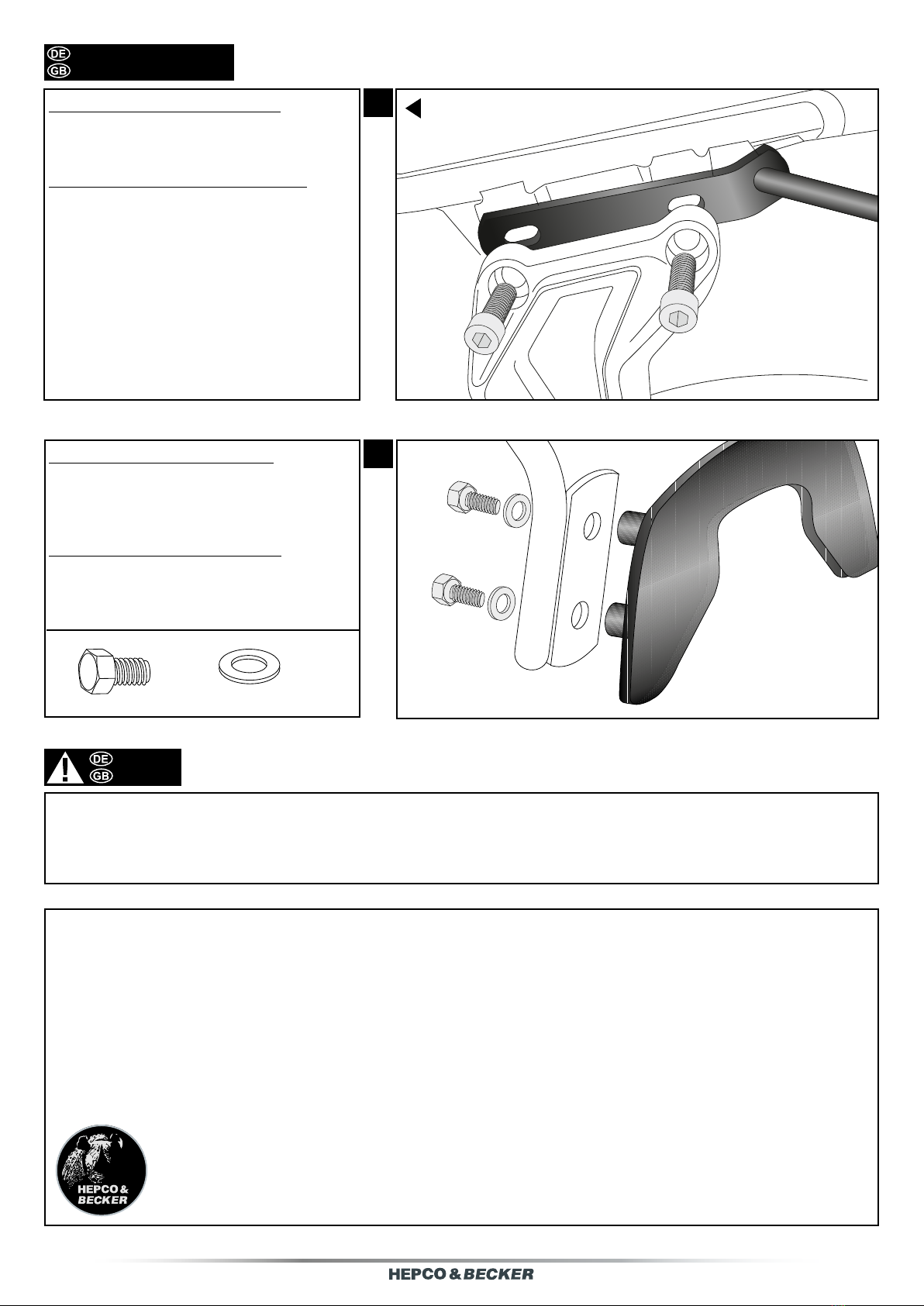

Montage der C-Bows rechts/links:

An den montierten Adaptern.

Dazu die Sechskantschrauben M6x16

und die U-Scheiben Ø6,4 verwenden.

Fastening of the C-Bows right/left:

On the mounted adapters.

Use hexagon bolts M6x16 and washers

6,4.

Montage Halter vorne rechts/links:

Diese werden zusammen mit den Soziusfußrasten

und den Originalschrauben befestigt.

Fastening of the holder front right/left:

These are ﬁxed together with the pillion

footrests with the original screws.

Fahrtrichtung/driving direction
