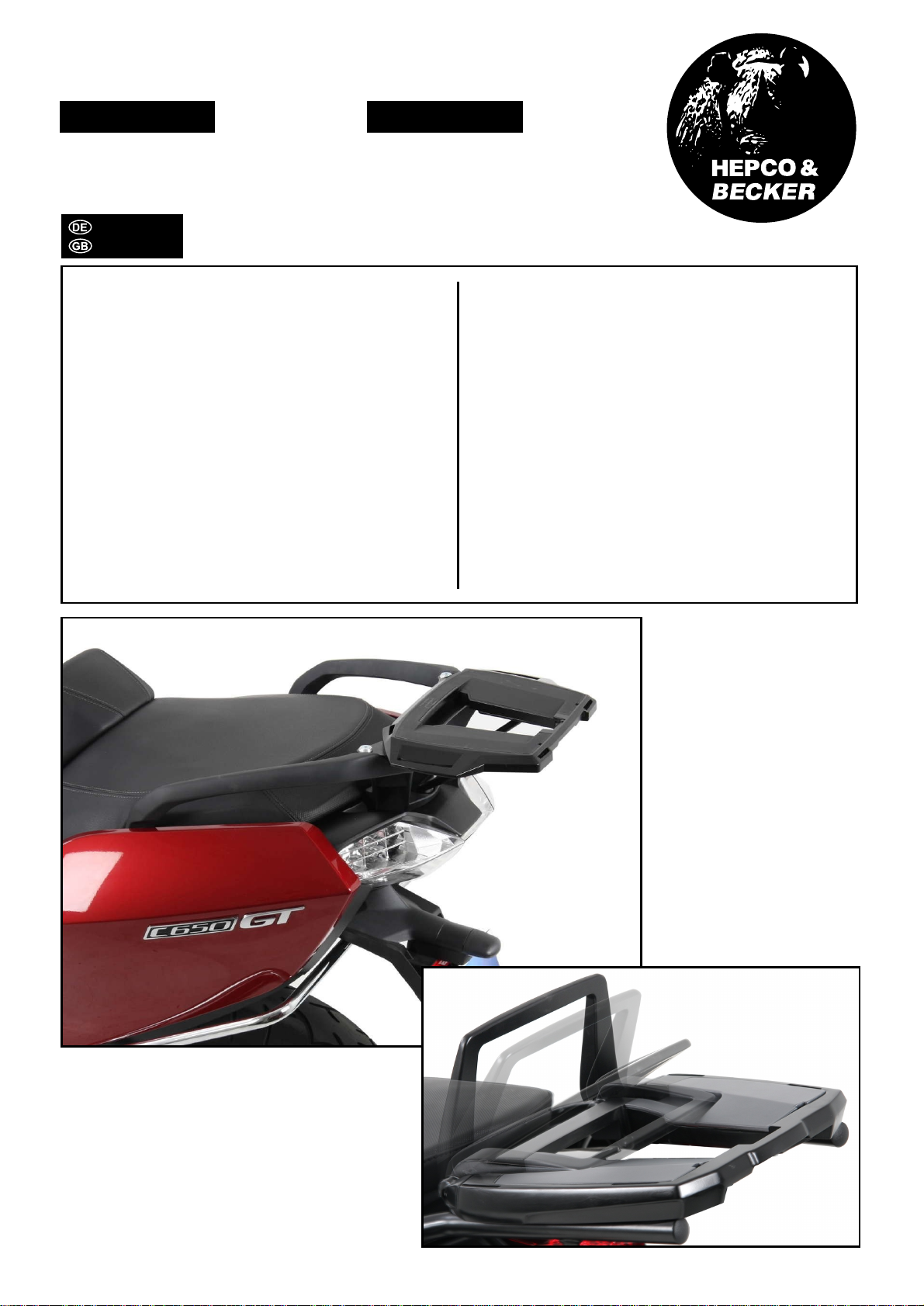

hepco & becker Easyrack 661663 01 01 Manuale utente
1x Schraubensatz: 1x Screw kit:
4 allen screw M6 x12
1 filister head screw M8 x 20
4 allen screw M6 x 20
2 countersunk screw M6 x 16mm
2 countersunk washer Ø6,4 x Ø18
4 washer ø6,4
1 washer ø8,4
4 self-lock nut M6
4 special washer 20 x 20 x ø6,4
081012/240220
4 Zylinderschraube M6 x12
1 Linsenkopfschraube M8 x 20
4 Zylinderschraube M6 x 20
2 Senkschraube M6 x 16mm
2 Senkscheiben Ø6,4 x Ø18
4 U-Scheibe ø6,4
1 U-Scheibe ø8,4
4 Selbstsichernde Mutter M6
4 Viereck-Scheiben 20 x 20 x ø6,4
1
1 700007932 Adapterplatte
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
When ordering a Alurack:
1x 799.901HB alu-rack
1x 799.902HB bow for Alu-rack
1x 799.903HB plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
BMW C 650 GT
ab Baujahr 2012 / from date of manufacture 2012
1 700007932 Adapter plate
Easyrack
Artikel Nr.: / Item-no.:
661663 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
650663 01 01 schwarz/black
INHALT
CONTENTS
Easyrack - Symbol
Alurack
Die Kunststoffstopfen in den Haltegriffen entfernen um
die Gewinde M6 freizulegen.
Das BMW Logo zwischen den Haltegriffen entfernen
um das Gewinde M8 freizulegen.
Dismantle the plastic plugs in the handle bars to reach
the threads M6.
Dismantle the BMW emblem between the handle bars
to reach the thread M8.
BMW C 650 GT
ab Baujahr 2012 / from date of manufacture 2012

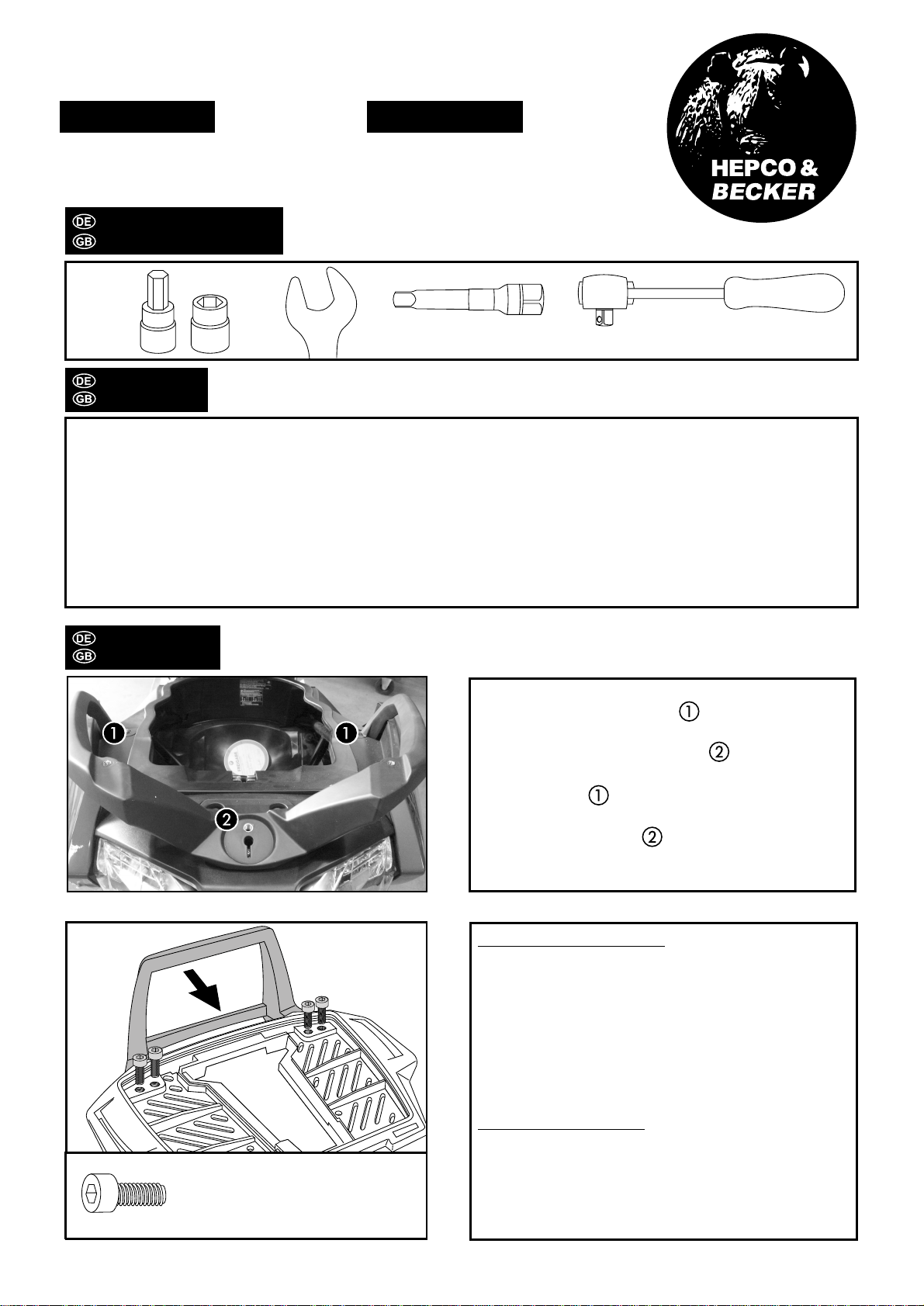

Preparing of the Alurack:
Fix the bow to the rack with allen screws M6 x 12.
NOTICE:
The bow is needed in use with a Hepco & Becker topcase only .
Vorbereitung des Aluracks:
Den beiliegenden TC-Bügel mit den Zylinderkopf-
schrauben M6 x 12 hinten unter dem Alurack
verschrauben.
HINWEIS:
Der TC-Bügel ist nur bei Anbringung eines Hepco & Becker
Topcases erforderlich.
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
WICHTIG
IMPORTANT
VORBEREITUNG
PREPARING
4x
2
Easyrack
Artikel Nr.: / Item-no.:
661663 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
650663 01 01 schwarz/black
Ratsche/Ratchet
Verlängerung/extension
Set
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
3
2
2x
2x

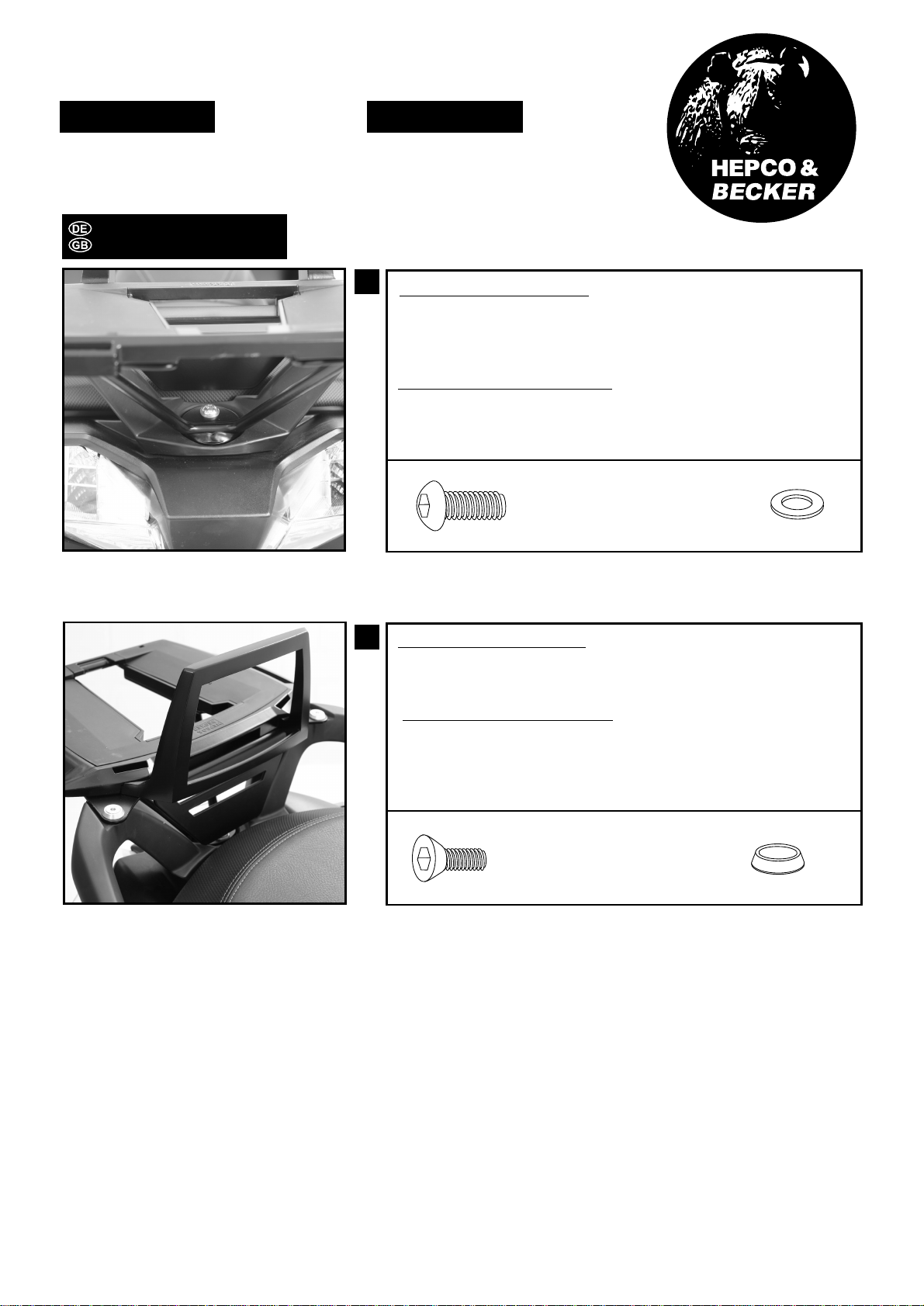

Montage der Grundplatte :
Die Adapterplatte über den nun freien Gewinden positionieren.
Zwischen den Haltegriffen erfolgt die Verschraubung mit der
Linsenkopfschraube M8 x 20mm und der U-Scheibe Ø 8,4.
Montage der Grundplatte :
An den oberen Verschraubungspunkten die Senkschrauben
M6 x 16mm und Senkscheiben Ø6,4 x Ø18 verwenden.
1x1x
Fastening of the adapter plate:
Position the adapter plate over the free threads.
Between the handle bars use filister head screw M8 x 20mm
with washer Ø 8,4to fix the adpater plate.
Fastening of the adapter plate:
Top, use the countersunk head screws M6 x 16mm with countersunk
washers Ø6,4 x Ø18.
BMW C 650 GT
ab Baujahr 2012 / from date of manufacture 2012
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
3
Easyrack
Artikel Nr.: / Item-no.:
661663 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
650663 01 01 schwarz/black
BMW C 650 GT
ab Baujahr 2012 / from date of manufacture 2012
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: +49 (0)6331 - 1453 - 100
Fax: +49 (0)6331 - 1453 - 120
eMail: [email protected]
www.hepco-becker.de
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
Alurack:
Easyrack:
4

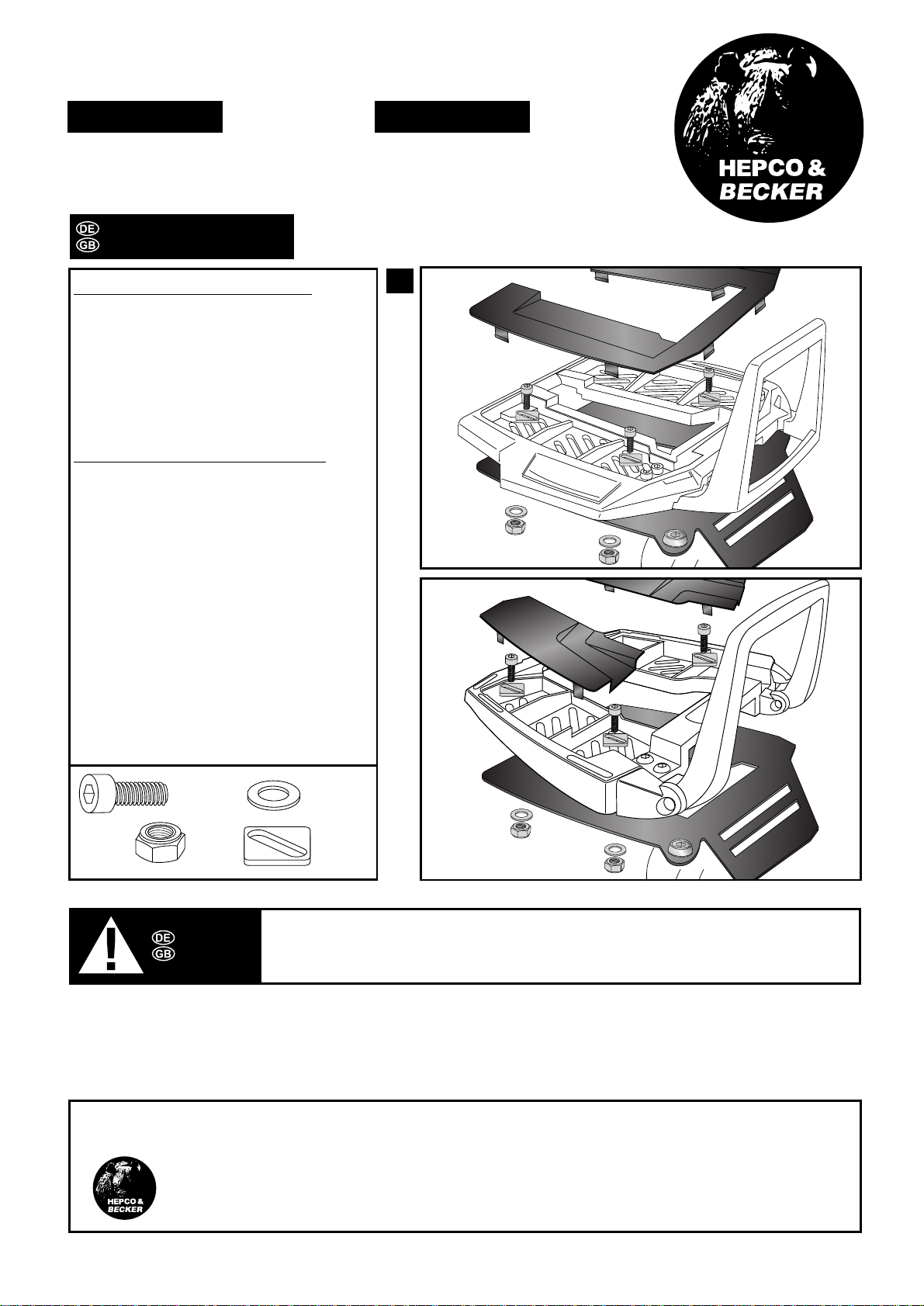

Fastening of the Alurack/Easyracks:
On the adapter plate.
Use allen screws M6 x 20 and special washer
20x20xø6,4. Secure with washers ø6,4 and
self-lock nuts M6. Mount the plastic cover.
Montage des Aluracks/Easyracks:
Das Rack wird mit den Zylinderschrauben
M6x20,den Viereck-Scheiben 20x20xø6,4,
den U-Scheiben ø6,4 und den selbst-
sichernden Muttern M6 an der Adapterplatte
verschraubt. Anschließend die
Kunststoffabdeckung montieren.
4x 4x
4x
4x
4
Easyrack
Artikel Nr.: / Item-no.:
661663 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
650663 01 01 schwarz/black
