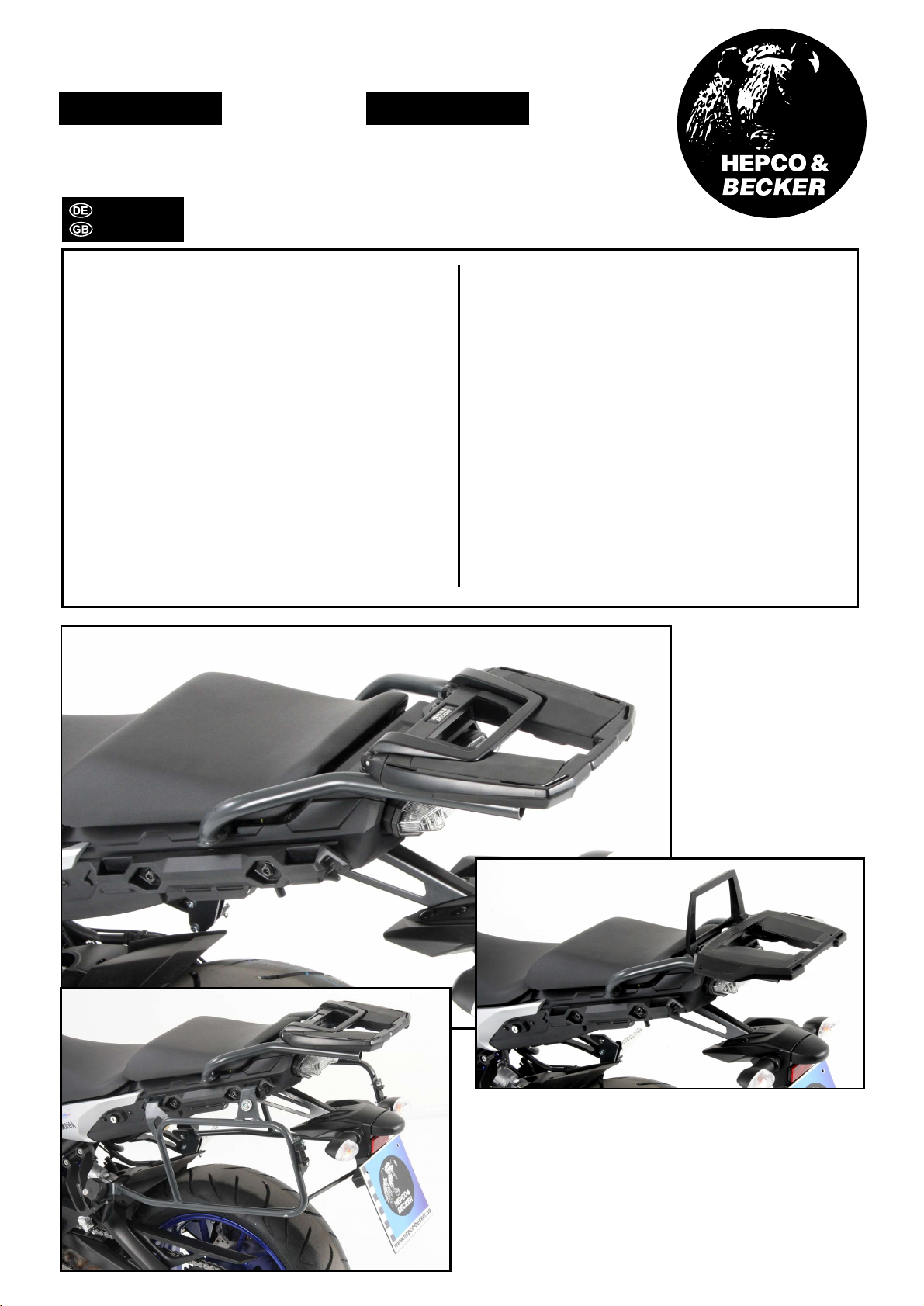

hepco & becker Easyrack Manuale utente
1 700008869 Schraubensatz:
1
Kombinierbar mit Lock it Kofferträger 6504547.0005
Ohne Abbildung: auch passend mit C-Bow Taschenhalter
6304547.0005
2x Zylinderschraube ISK M8 x 25
4x Zylinderschraube ISK M6 x 20
4x Zylinderschraube ISK M6 x 12
4x Viereck-Scheiben 20 x 20 x ø6,4
4x U-Scheiben ø6,4
2x U-Scheiben ø8,4
2x U-Scheiben ø10,5
4x selbstsichernde Muttern M6
2x Aludistanz ø18xø9x7mm
Combinable with Lock it side carrier 6504547.0005
Not shown: also fits with C-Bow softbag holder
6304547.0005
2x allen screw M8 x 25
4x allen screw M6 x 20
4x allen screw M6 x 12
4x special washer 20 x 20 x ø6,4
4x washer ø6,4
2x washer ø8,4
2x washer ø10,5
4x self lock nut M6
2x alu spacer ø18xø9x7mm
160315/230617/151217
1 700008869 Screw kit:
1 700008867 tube adapter left
1 700008868 tube adapter right
Easyrack
Bei Bestellung eines Aluracks zusätzlich:
1 799.901HB Alu-Rack
1 799.902HB TC-Bügel für Alu-Rack
1 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1 700008650 Easyrack
1 700008647 Abdeckblende links
1 700008648 Abdeckblende rechts
When ordering a Alurack:
1 799.901HB alu-rack
1 799.902HB bow for Alu-rack
1 799.903HB plastic cover for rack
When ordering a Easyrack:
1 700008650 Easyrack
1 700008647 plastic cover left
1 700008648 plastic cover right
Alurack
1 700008867 Rohradapter links
1 700008868 Rohradapter rechts
Easyrack
Artikel Nr.: / Item-no.:
6614547 01 05 anthrazit/anthracite
Alurack
Artikel Nr.: / Item-no.:
6504547 01 05 anthrazit/anthracite
INHALT
CONTENTS
YAMAHA MT - 09 Tracer
Baujahr 2015-2017 / date of manufacture 2015-2017
2
Preparing of the Alurack:
Fix the bow to the rack with allen screws M6 x 12.
NOTICE:
The bow is needed in use with a Hepco & Becker topcase only .
Vorbereitung des Aluracks:
Den beiliegenden TC-Bügel mit den Zylinderkopf-
schrauben M6 x 12 hinten unter dem Alurack
verschrauben.
HINWEIS:
Der TC-Bügel ist nur bei Anbringung eines Hepco & Becker
Topcases erforderlich.
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
WICHTIG
IMPORTANT

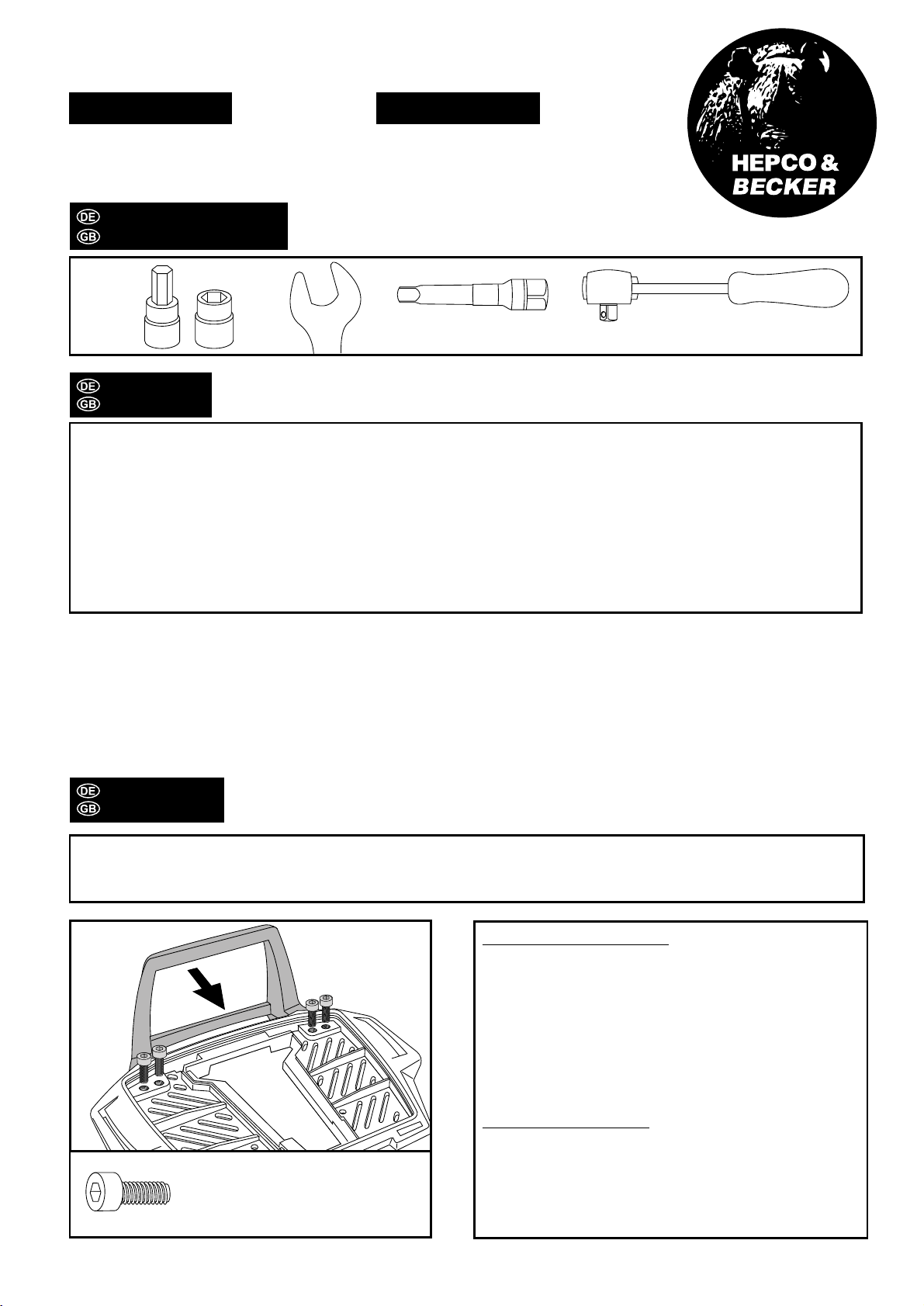

VORBEREITUNG
PREPARING
4x
Den Soziussitz abnehmen und die beiden originalen Haltegriffe demontieren, diese entfallen.
Remove the pillion seat. Dismantle original handles - they are obsolete.
Easyrack
Artikel Nr.: / Item-no.:
6614547 01 05 anthrazit/anthracite
Alurack
Artikel Nr.: / Item-no.:
6504547 01 05 anthrazit/anthracite
Ratsche/Ratchet
Verlängerung/extension
Set
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
YAMAHA MT - 09 Tracer
Baujahr 2015-2017 / date of manufacture 2015-2017
3

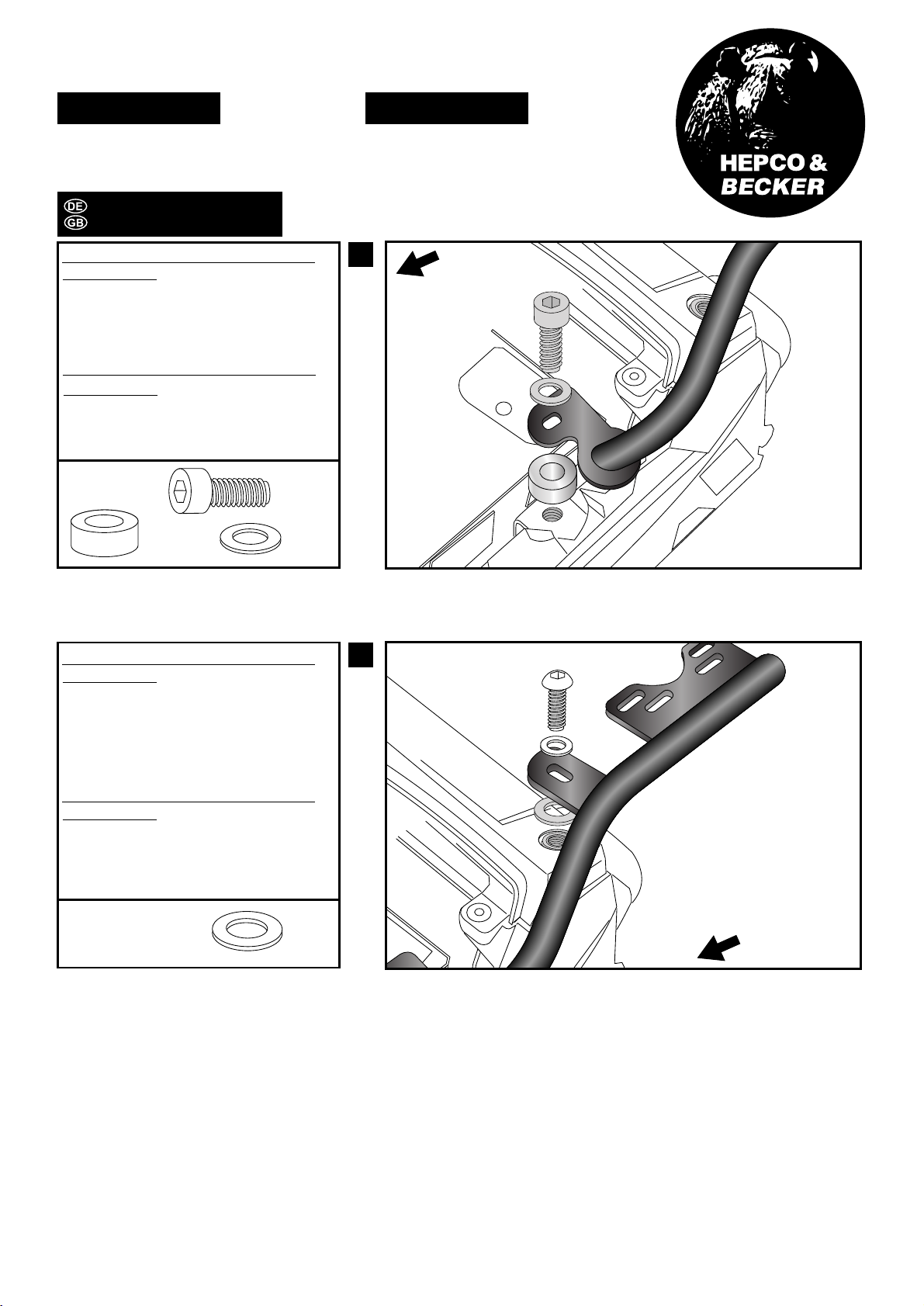

Montage der Rohradapter links und
rechts vorne:
mit den Inbusschrauben M8x25 und den
U-Scheiben ø8,4. Zwischen Rahmen
und Rohradapter die Aludistanzen
ø18xø9x7mm zwischenfügen.
Fastening of the tube adapter left and
right front:
with allen screws M8x25 and washers
ø8,4. Add spacer ø18xø9x7mm
between frame and adapter.
Fahrtrichtung
1
2
2x2x
2x
2x Fahrtrichtung
Fastening of the tube adapter left and
right rear:
with original screw and washers. Add
washer ø10,5 between frame and
adapter.
driving direction
driving direction
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Montage der Rohradapter links und
rechts hinten:
mit der originalen Schraube und der
originalen U-Scheibe. Zwischen Rahmen
und Rohradapter jeweils die U-Scheibe
ø10,5 zwischenfügen.
Easyrack
Artikel Nr.: / Item-no.:
6614547 01 05 anthrazit/anthracite
Alurack
Artikel Nr.: / Item-no.:
6504547 01 05 anthrazit/anthracite
YAMAHA MT - 09 Tracer
Baujahr 2015-2017 / date of manufacture 2015-2017
4
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
Alurack:
Easyrack:
4

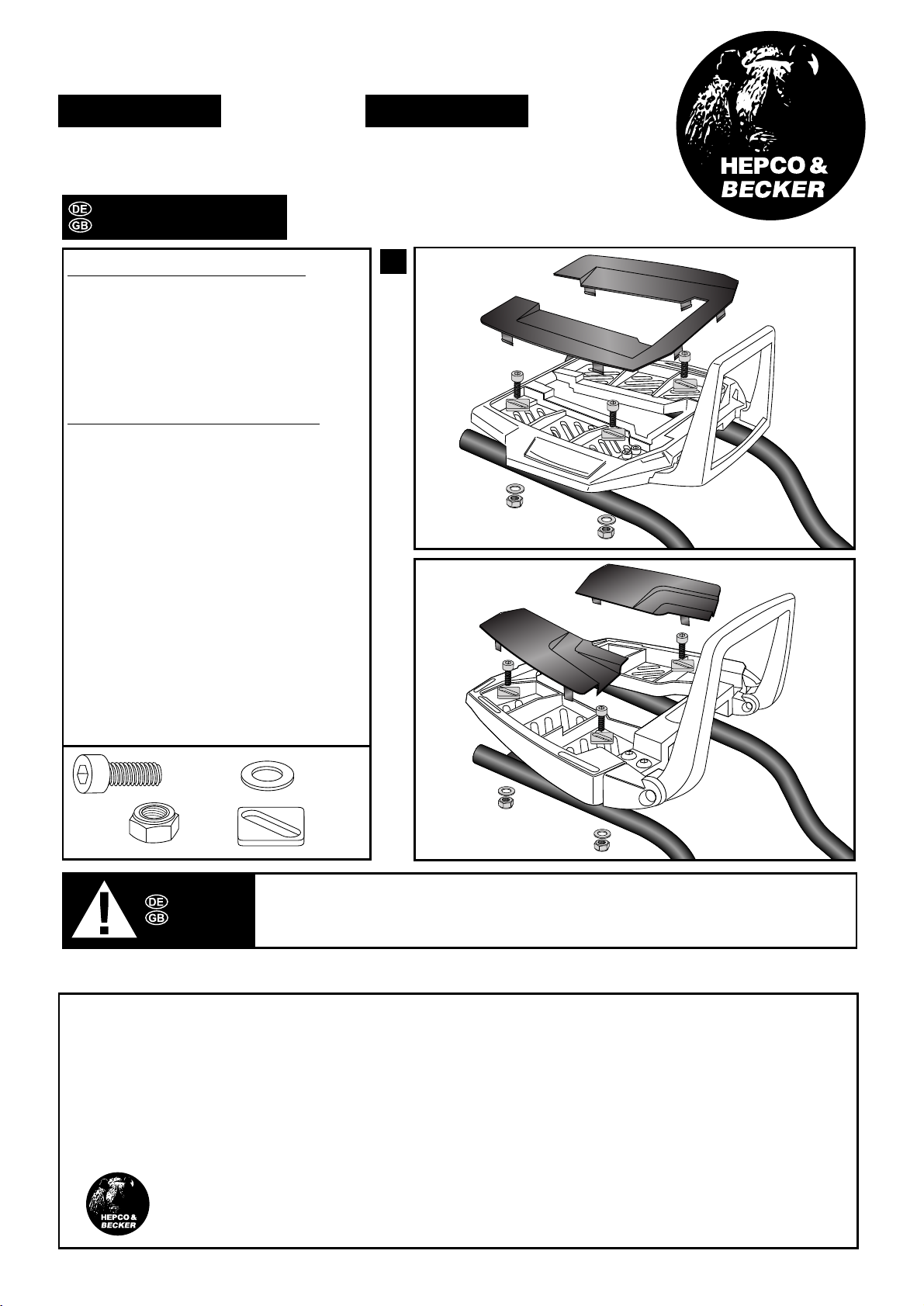

Fastening of the Alurack/Easyracks:
On the mounting adapters.
Use allen screws M6 x 20 and special washer
20x20xø6,4. Secure with washers ø6,4 and
self-lock nuts M6. Mount the plastic cover.
Montage des Aluracks/Easyracks:
Das Rack wird mit den Zylinderschrauben
M6x20,den Viereck-Scheiben 20x20xø6,4,
den U-Scheiben ø6,4 und den selbst-
sichernden Muttern M6 auf den Halteadaptern
verschraubt. Anschließend die Kunststoff-
abdeckung des Aluracks montieren.
4x 4x
4x
4x
Als weiteres Zubehör lieferbar / Also available:
6504547 00 05 Kofferträger Lock it / Side carrier Lock it
6304547 00 05 C-Bow Halter / C-Bow holder
5014547 00 05 Motorschutzbügel, schwarz / Engine guard, black
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: +49 (0)6331 - 1453 - 100
Fax: +49 (0)6331 - 1453 - 120
eMail: [email protected]
www.hepco-becker.de
Easyrack
Artikel Nr.: / Item-no.:
6614547 01 05 anthrazit/anthracite
Alurack
Artikel Nr.: / Item-no.:
6504547 01 05 anthrazit/anthracite
YAMAHA MT - 09 Tracer
Baujahr 2015-2017 / date of manufacture 2015-2017
