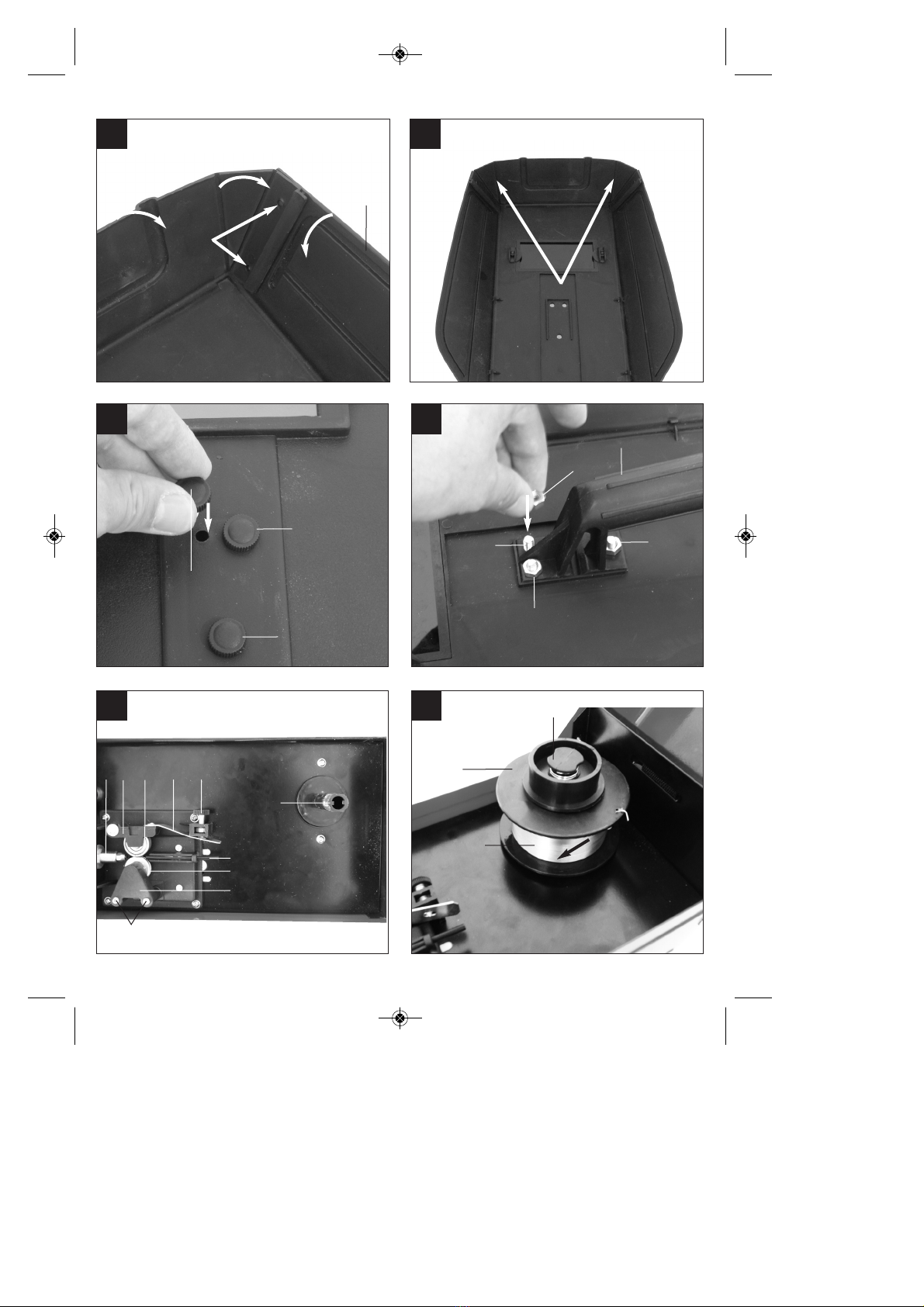

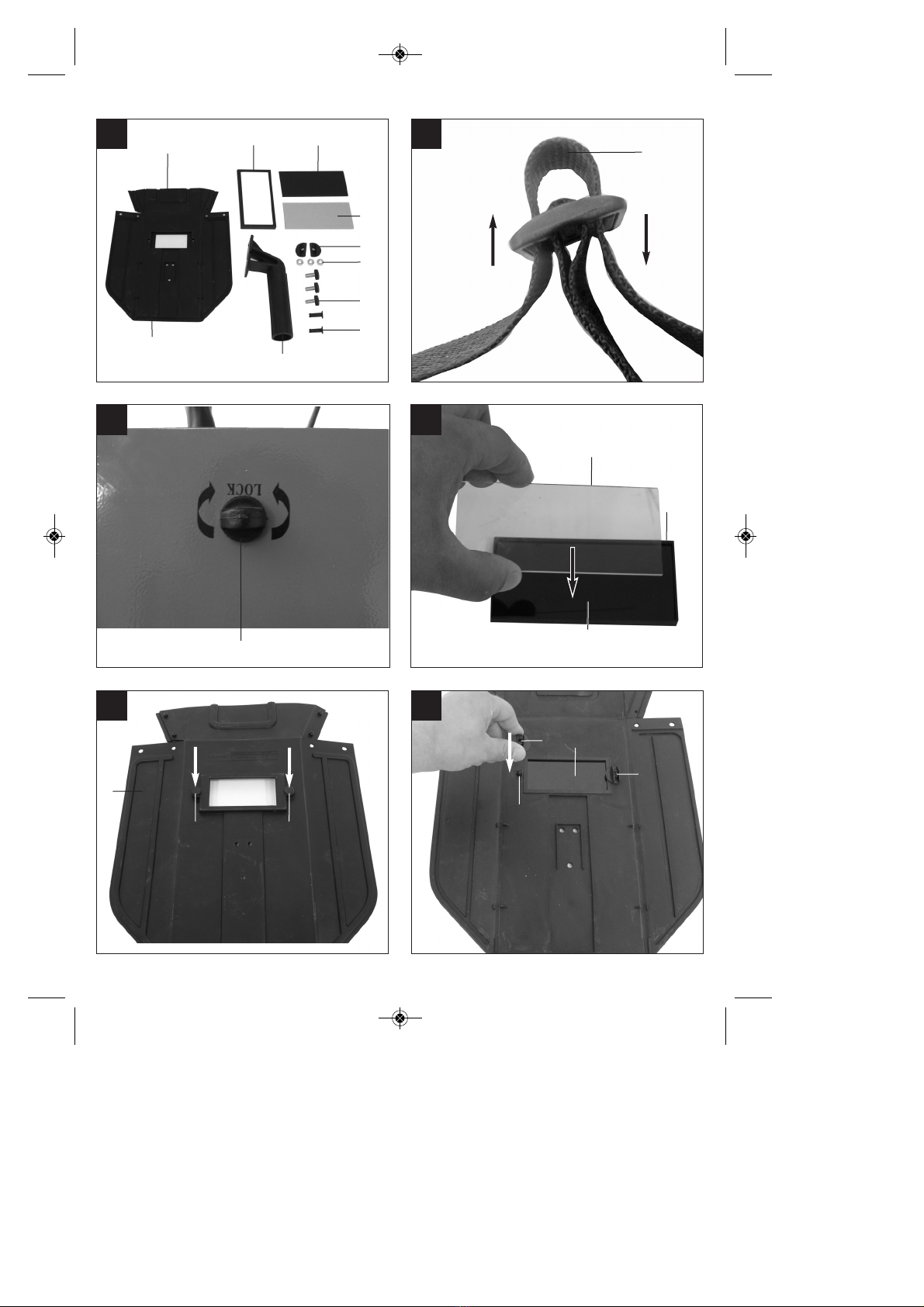

Schweißschirm Rahmen (s) drücken. (Abb. 8)
Rahmen für Schutzglas (k) mit Schweißglas (l)
und transparentem Schutzglas (m) von innen in
die Aussparung im Schweißschirm-Rahmen (s)
legen, Haltebuchsen Schutzglas (n) auf
Haltestifte Schutzglas (q) drücken, bis diese
einrasten, um den Rahmen für Schutzglas (k) zu
sichern. Das transparente Schutzglas (m) muss
auf der Außenseite liegen. (Abb. 9)
Oberkante von Schweißschirm-Rahmen (s) nach
innen biegen (Abb. 10/1.) und Ecken der
Oberkante einknicken (Abb. 10/2.). Nun
Außenseiten des Schweißschirm-Rahmens (I)
nach innen biegen (Abb. 10/3.) und diese durch
festes Zusammendrücken der Oberkantenecken
und Außenseiten verbinden. Pro Seite müssen
beim Einrasten der Haltestifte 2 deutliche
Klickgeräusche wahrnehmbar sein (Abb. 10/4.)
Sind beide oberen Ecken des Schweißschirms,
wie in Abbildung 11 dargestellt, verbunden,
Schrauben für Haltegriff (p) von außen durch die
3 Löcher im Schweißschirm stecken. (Abb. 12)
Schweißschirm umdrehen und Handgriff (r) über
die Gewinde der 3 Schrauben für Haltegriff (p)
führen. Handgriff (r) mit den 3 Muttern für
Haltegriff (o) am Schweißschirm festschrauben.
(Abb. 13)
5.2 Netzanschluss
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.
Das Gerät darf nur an ordnungsgemäß
geerdeten und abgesicherten
Schutzkontaktsteckdosen betrieben werden.

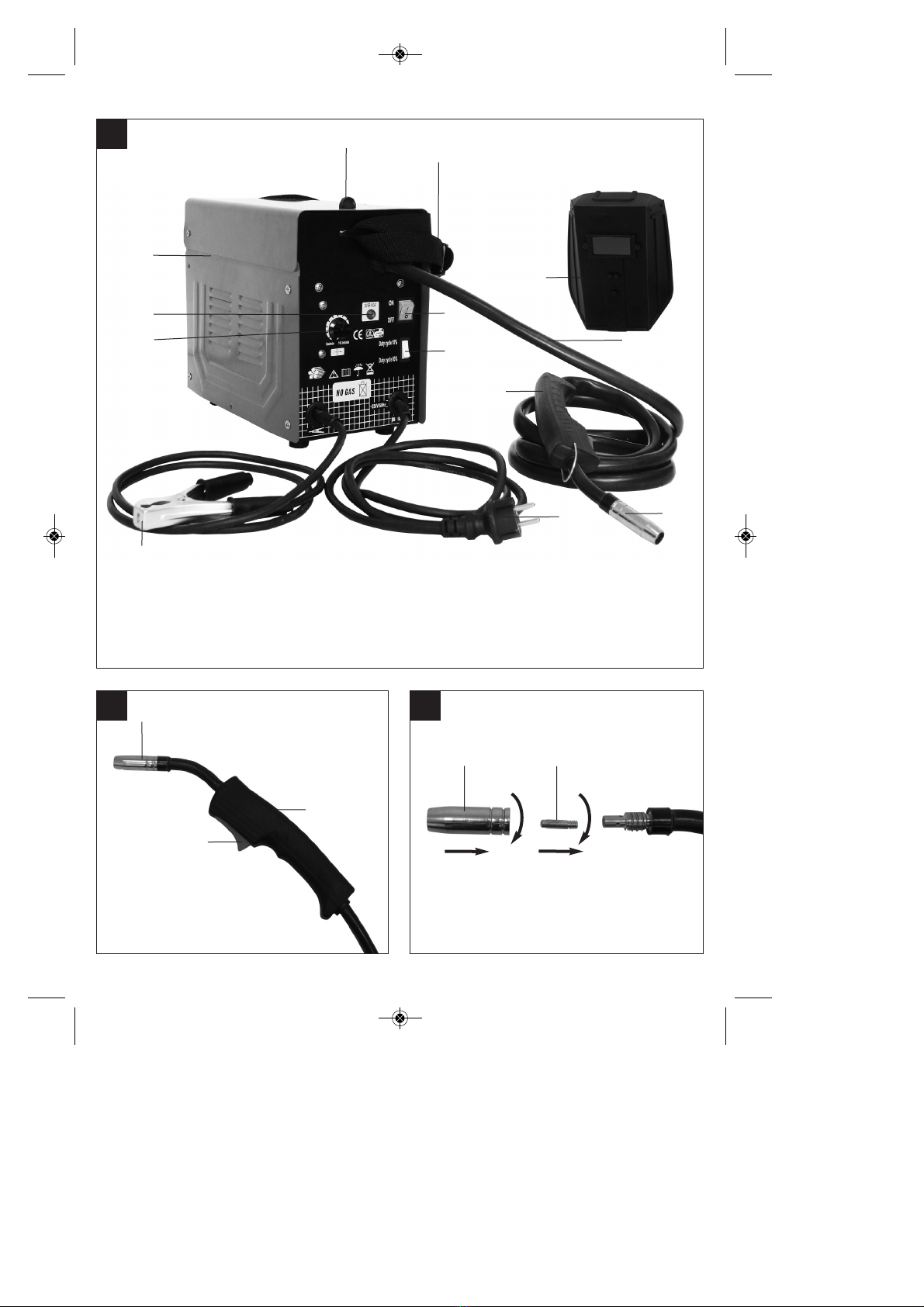

5.3 Montage der Drahtspule (Abb. 1, 2, 3, 14-22)
Drahtspule ist nicht im Lieferumfang enthalten!
5.3.1 Drahtarten
Je nach Anwendungsfall werden verschiedene
Schweißdrähte benötigt. Das Schweißgerät kann mit
Schweißdrähten mit einem Durchmesser von 0,9 mm
verwendet werden. Die entsprechende Vorschubrolle
und Kontaktrohre liegen dem Gerät bei. Vorschub-
rolle, Kontaktrohr und Drahtquerschnitt müssen
immer zusammen passen.
5.3.2 Drahtspulenkapazität
In dem Gerät können Drahtspulen bis maximal
0,4 kg montiert werden.
5.3.3 Einsetzen der Drahtspule
Gehäuseabdeckung (Abb. 1/3) durch drehen der
Befestigungsschraube (Abb. 6/12) um 90°,
entriegeln und Deckel aufklappen.
Kontrollieren, dass sich die Wicklungen auf der
Spule nicht überlagern, um ein gleichmäßiges
Abwickeln des Drahtes zu gewährleisten.
Beschreibung der Drahtführungseinheit
(Abb. 14-22)
A Drahtspule
B Spulenhalter
C Führungsrohr
D Justierschraube für Rollenbremse
E Schrauben für Vorschubrollenhalter
F Vorschubrollenhalter
G Vorschubrolle
H Schlauchpaketaufnahme
I Druckrolle
J Druckrollenhalter
K Druckrollenfeder
L Justierschraube für Gegendruck
Einsetzen der Drahtspule (Abb. 14,15)
Drahtspule (A) auf Spulenhalter (B) legen. Darauf
achten, dass das Ende des Schweißdrahtes auf der
Seite der Drahtführung abgewickelt wird, siehe Pfeil.

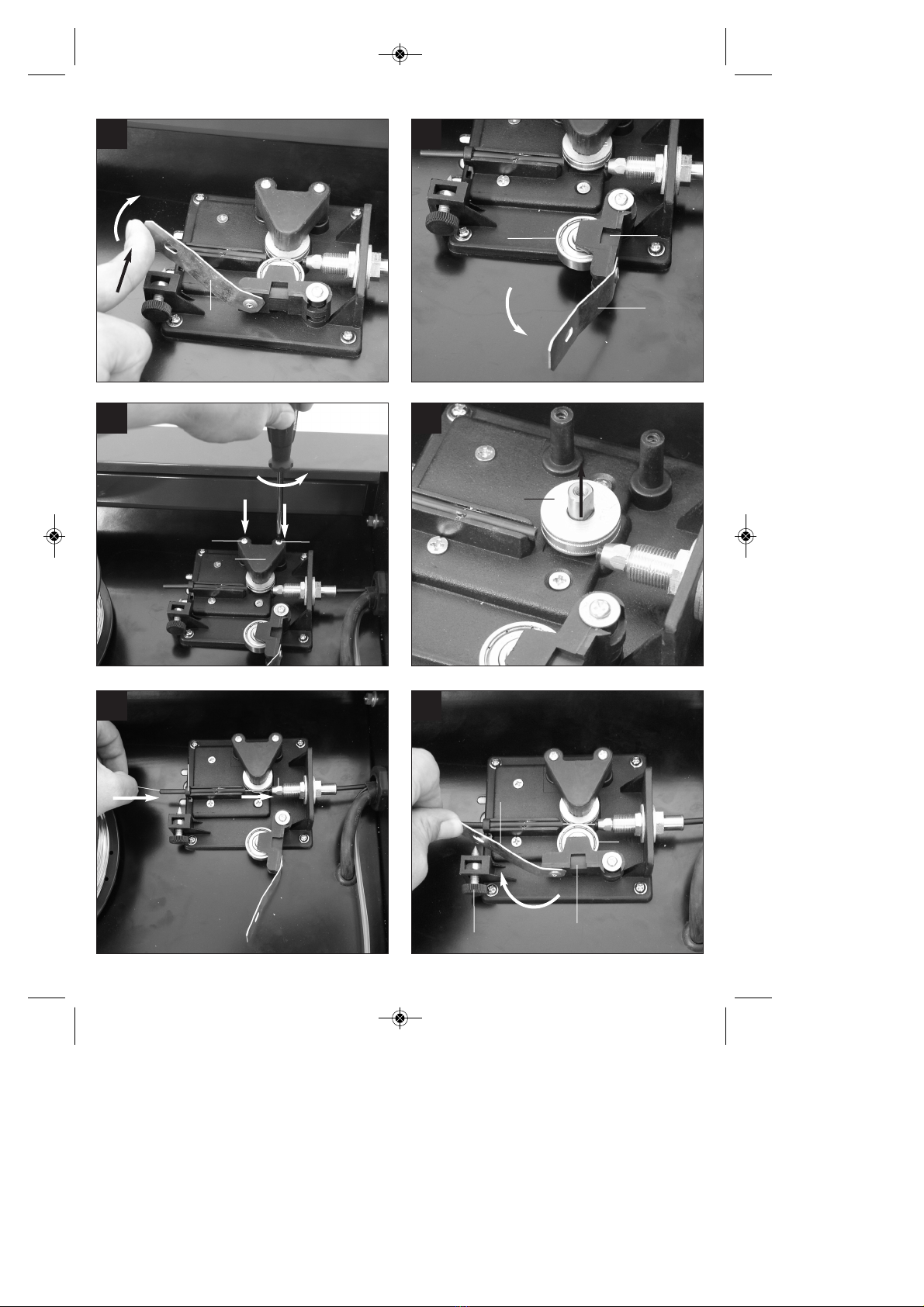

Einführen des Schweißdrahtes und justieren der
Drahtführung (Abb. 16-22)
Druckrollenfeder (K) nach oben drücken und
nach vorne schwenken (Abb. 16).
Druckrollenhalter (J) mit Druckrolle (I) und
Druckrollenfeder (K) nach unten klappen (Abb.
17)

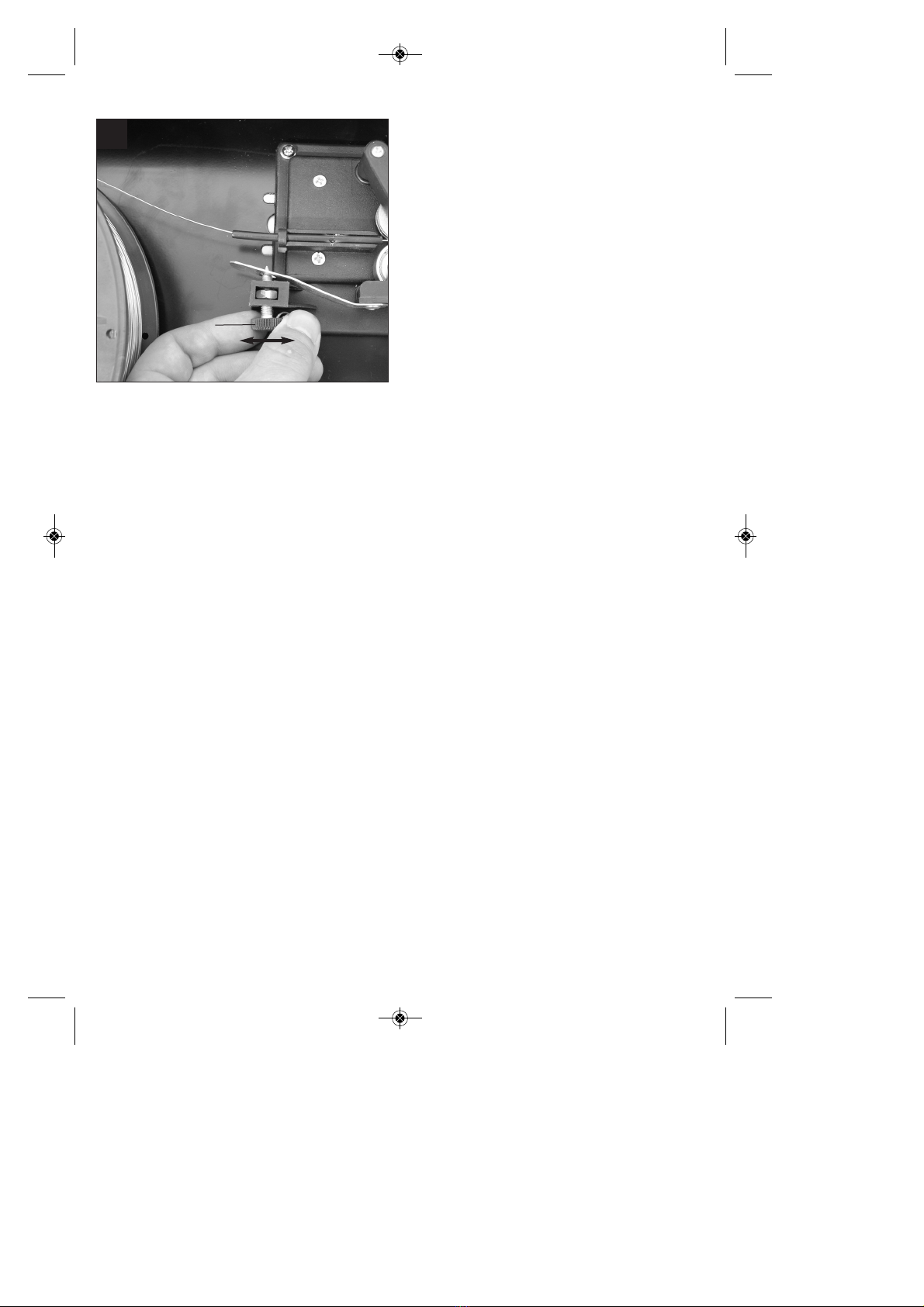

Schrauben für Vorschubrollenhalter (E) lösen
und Vorschubrollenhalter (F) nach oben
abziehen (Abb. 18).
Vorschubrolle (G) überprüfen. Auf der oberen
Seite der Vorschubrolle (G) muss die
entsprechende Drahtstärke angegeben sein. Die
Vorschubrolle (G) ist mit 2 Führungsnuten
ausgestattet. Vorschubrolle (G) gegebenenfalls
umdrehen oder austauschen. (Abb. 19)
Vorschubrollenhalter (F) wieder aufsetzen und
festschrauben.
Gasdüse (Abb. 2/10) unter Rechtsdrehung vom
Brenner (Abb. 2/11) abziehen, Kontaktrohr (Abb.
3/15) abschrauben (Abb. 2-3). Schlauchpaket
(Abb. 1/9) möglichst gerade vom Schweißgerät
wegführend auf den Boden legen.
Die ersten 10 cm des Schweißdrahtes so
abschneiden, dass ein gerader Schnitt ohne
Vorsprünge, Verzug und Verschmutzungen
entsteht. Ende des Schweißdrahtes entgraten.
Schweißdraht durch das Führungsrohr (C),
