GEBRAUCHSANWEISUNG

WICHTIG - BITTE HEBEN SIE DIESE ANLEITUNG FÜR EINE

SPÄTERE BEZUGNAHME AUF: SORGFÄLTIG DURCHLESEN

Badheizkörper

850-225V00

Sehr geehrter Kunde,

Vielen Dank, dass Sie dieses Produkt erworben haben. Damit Sie

dieses Gerät richtig schützen und installieren können, lesen Sie bitte

die Bedienungsanleitung vor dem Gebrauch sorgfältig durch. Bewahren

Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.

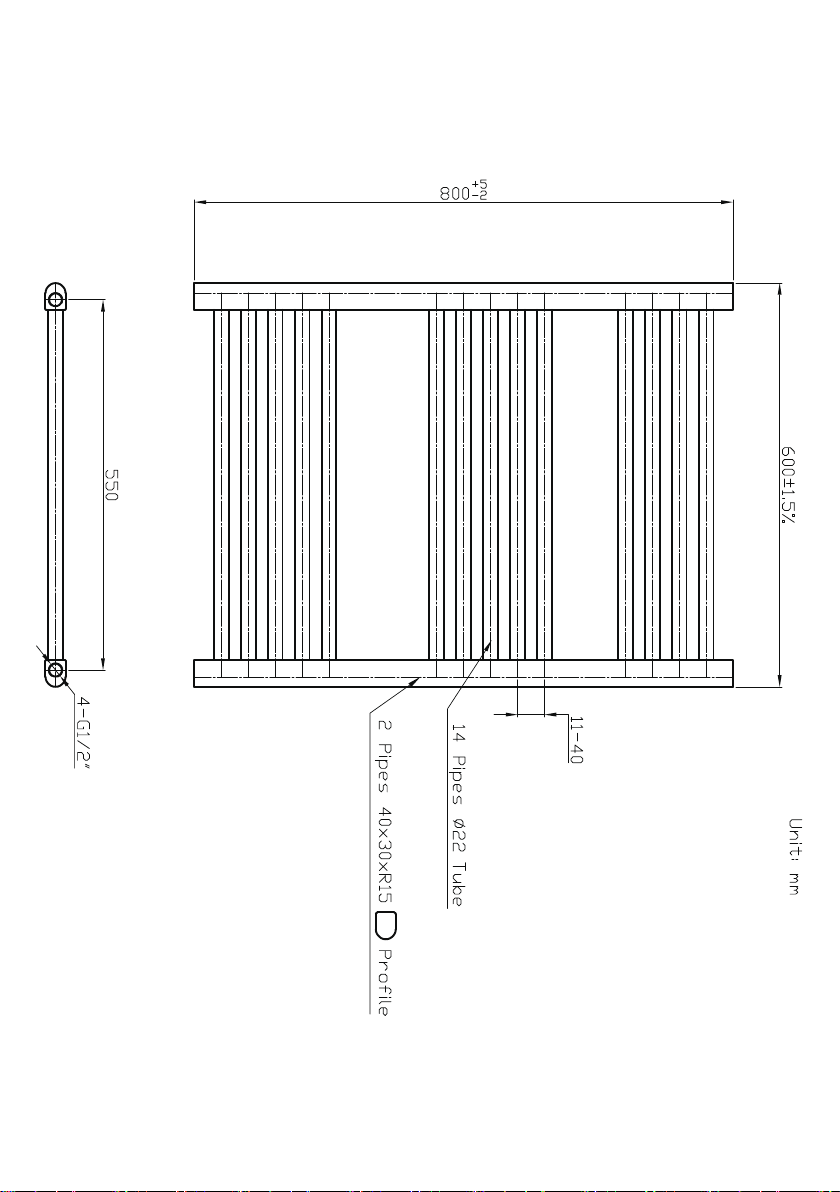

1. Produktmerkmale

Die Bilder in dieser Anleitung dienen nur als Referenz - beziehen Sie

sich immer auf das tatsächliche Produkt. Wenn Sie Fragen zum Produkt

und seinen Funktionen haben, wenden Sie sich bitte an den Kundend-

ienst.

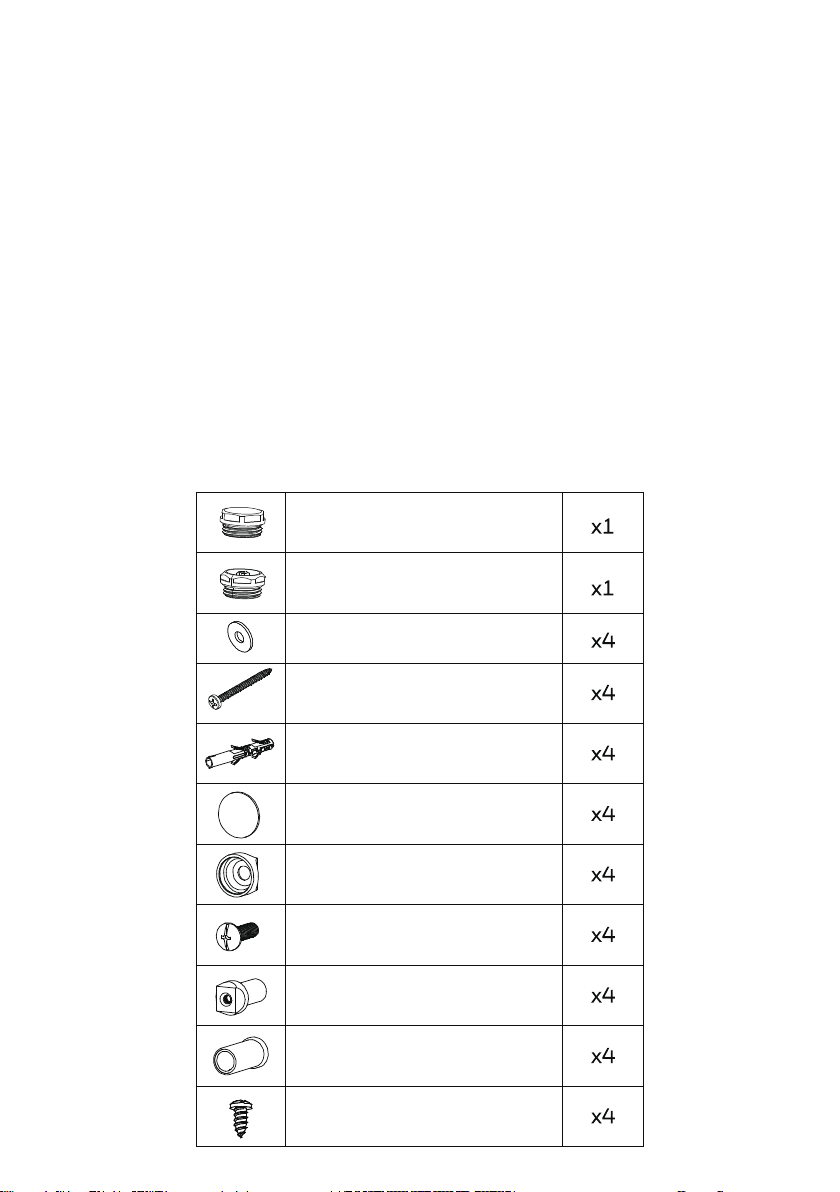

2. Zubehör-Checkliste

Blindstopfen

Entlüftung

Unterlegscheibe

Lange Schraube

Dübel für Mauerwerk

Deckel

Halterungsbuchse

Kreuzbolzen

Abstandshalter

Wandhalterung

Kurze Schraube

+1spare

3. Hinweise zur Installation

1) Die Installation muss von einer qualifizierten Person durchgeführt

werden.

2) Entsorgen Sie alle Verpackungen auf verantwortungsvolle Weise.

3) Stellen Sie bei der Installation sicher, dass die Wand das Gewicht

des Produkts tragen kann. Eine Wand aus Ziegeln oder Betonsteinen

ist geeignet.

4) Dieses Produkt ist nur für Innenräume geeignet.

5) Verwenden Sie ein Maßband, um sicherzustellen, dass genügend

Platz für dieses Produkt vorhanden ist.

4. Installation des Handtuchhalters:

-Lesen Sie die Anweisungen vor der Montage sorgfältig durch.

-Die Installation muss von einer qualifizierten Person durchgeführt

werden.

-Entsorgen Sie alle Verpackungen auf verantwortungsvolle Weise.

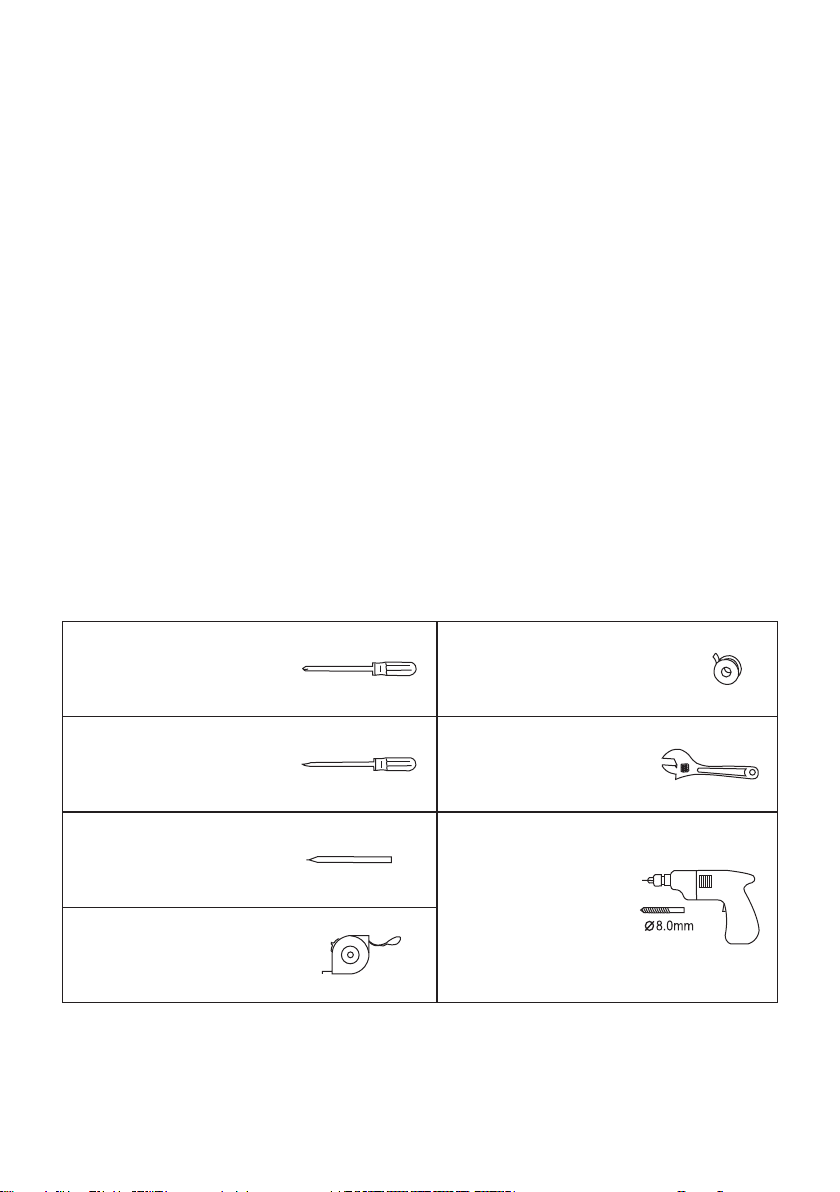

Erforderliches Werkzeug

Kreuzschlitzschraubendreher PTFE-Band (nicht mitgeliefert)

Schlitzschraubendreher Aktive Schraubenschlüssel

Elektrische

Bohrmaschine 8 mm

Bohrer

Markierstift

Maßband

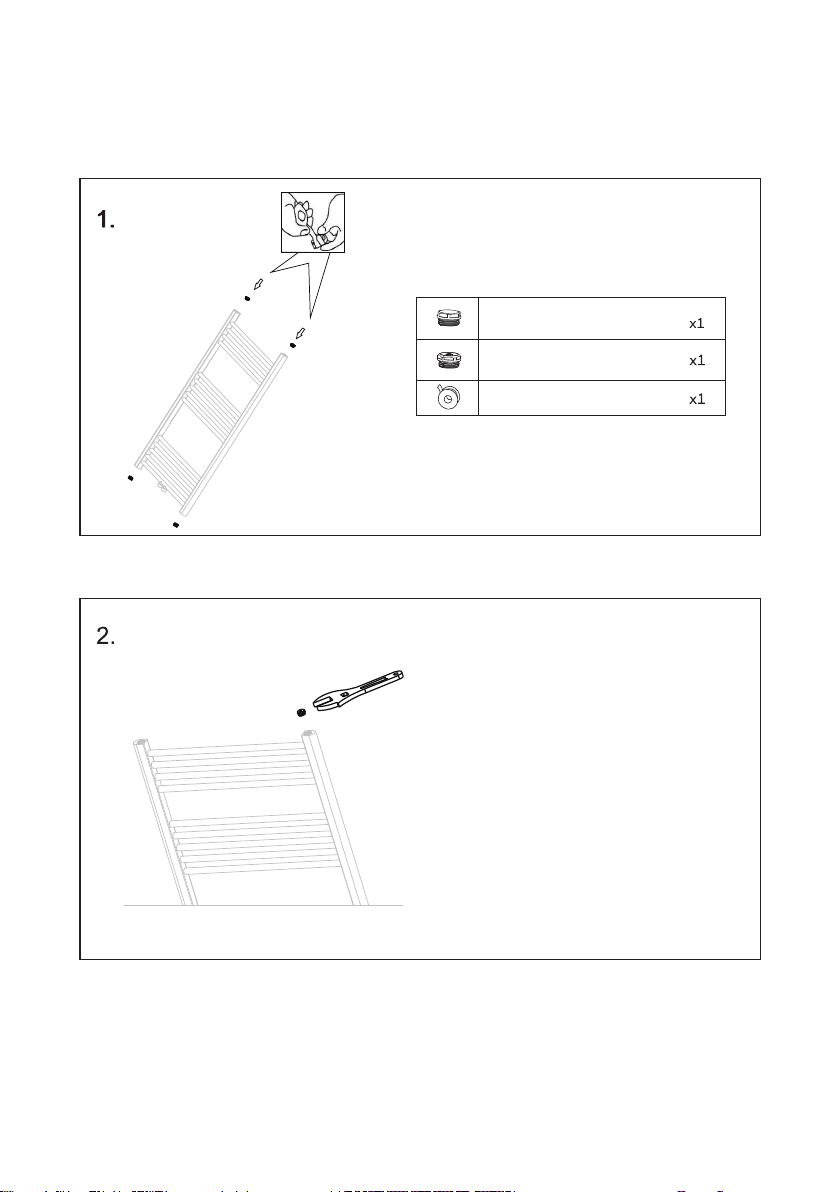

PTFE-Band (nicht im Lieferumfang enthalten) auf den Blindstopfen

aufbringen und in die oberen linken Gewindebohrungen einführen.

PTFE-Band (nicht mitgeliefert) auf den Entlüftungsstopfen auftragen

und in die oberen rechten Gewindebohrungen einführen.

Sichern Sie den Blindstopfen

und die Entlüftung mit einem

Schraubenschlüssel.

Blindstopfen

Entlüftung

PTFE-Band

(nicht mitgeliefert)

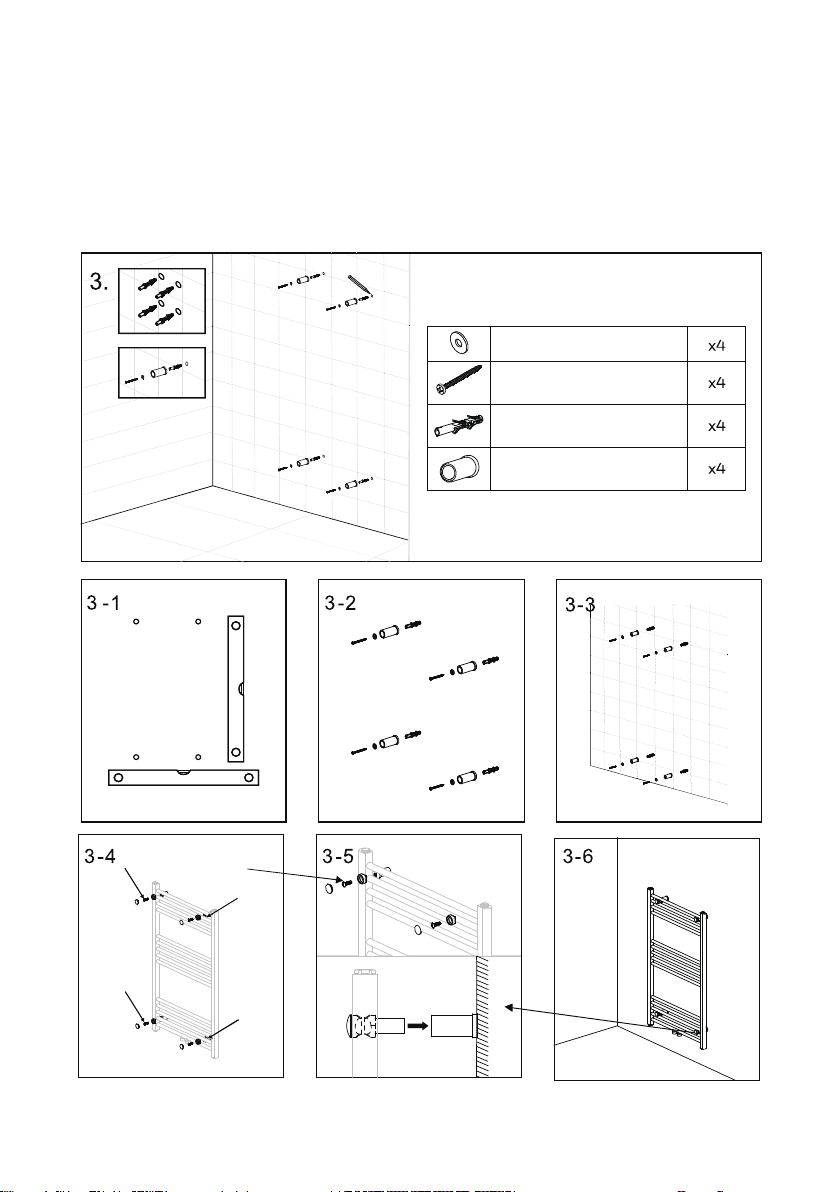

Markieren Sie die Position der Schrauben für die Wandhalterung mit einem

Bleistift und bohren Sie dann 8-mm-Löcher in die markierte Position.

Klopfen Sie den Mauerdübel in das Loch.

Befestigen Sie ihn mit einer langen Schraube, einer Unterlegscheibe und

einer Distanzscheibe in dieser Reihenfolge (mit dem Loch nach außen) an

der Wand. Siehe Abbildung unten.

Unterlegscheibe

Lange Schraube

Dübel für Mauerwerk

Wandhalterung

Achtung!

● Überprüfen Sie den Heizkörper regelmäßig. Wenn Sie ein Leck

entdecken, schließen Sie sofort das Hauptventil.

● Seien Sie vorsichtig mit dem heißen Wasser, um Verbrühungen zu

vermeiden.

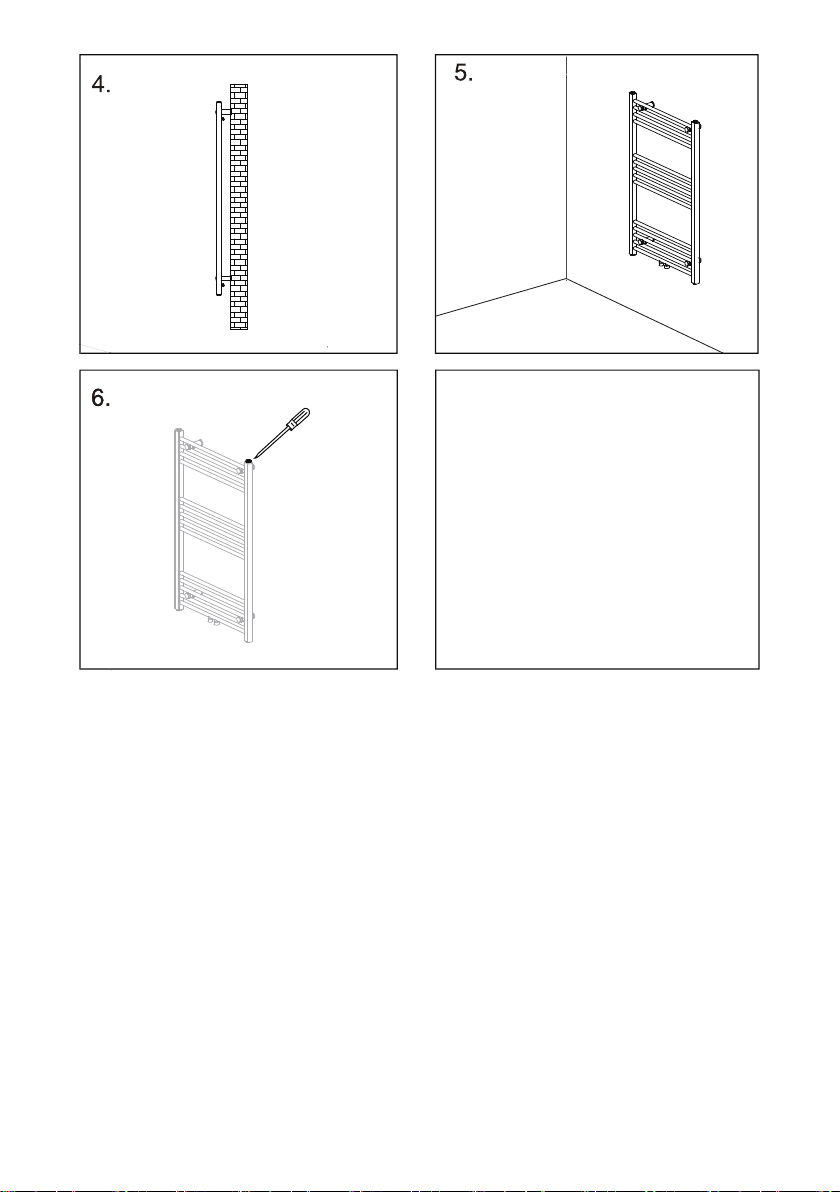

After installation:

● Use a screwdriver to open the air

vent, open the valve and let the water

flow into the product. Check all

connection points for possible leaks.

● Once the water flows from the air

vent, there will be no air in the tube.

● Use a screwdriver to close the vent,

then turn on the valve – the product is

ready to use.

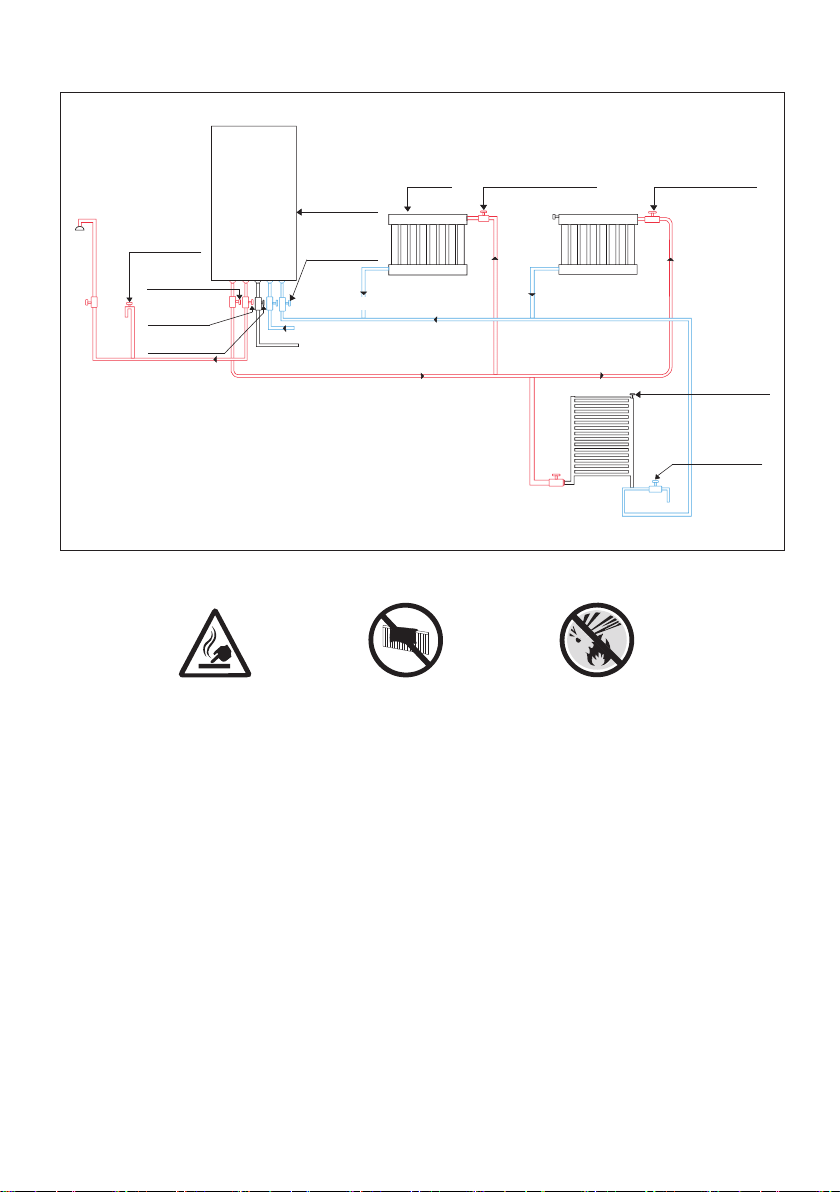

Achten Sie auf die hohe

Temperatur der Oberfläche

Nicht zu viele

Gegenstände stapeln

Von brennbaren und explosiven

Materialien fernhalten

Dusche

Brauchwasser

Heizkörperwass-

er-Eingangsventil

Heizkörperrück-

laufventil

Gaseinlassventil

Heizkörper-

wasserauslass

Heizkörper-

wasserventil Heizkörperwassereingang

Heizkörperwasserauslass

Spezieller Heizkörper (WC)

Kaltwasser

Gasleitung

Auslassventil

Ablassventil

Heizkörper

Einlassventil für

Heizkörperwasser

Einlassventil für

Heizkörperwasser

UESR’S MANUAL

IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY

Rail Radiator

INcvf003_DE

850-225V00
