Hunter 20510 Manuale

Fan Parts

(Not Drawn to Scale)

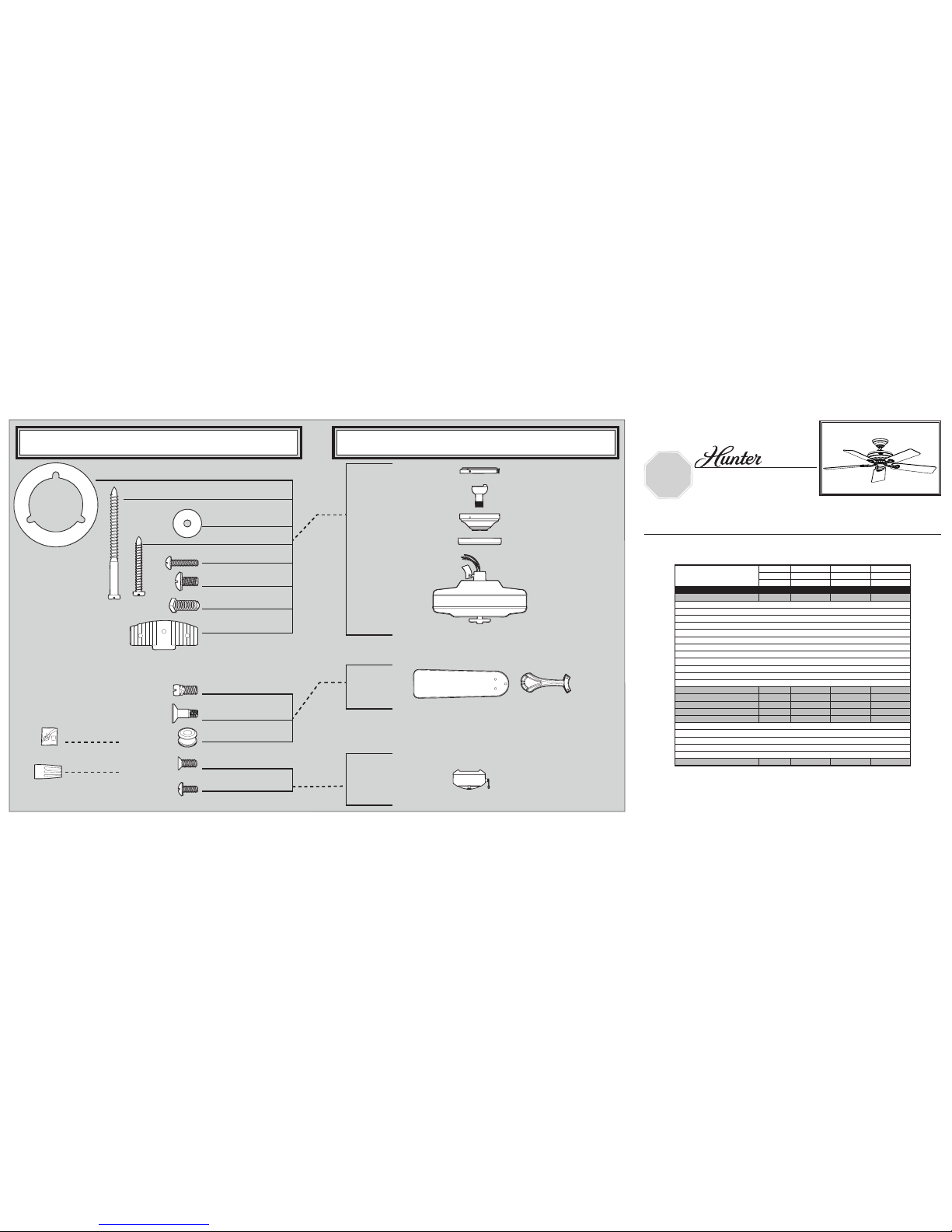

PARTS GUIDE

Using this Parts Guide, make sure all

parts are included in the box.

If parts are missing, DO NOT RETURN

THIS ITEM TO THE STORE, call 888-830-1326 for assistance.

THIS PARTS GUIDE IS FOR REFERENCE ONLY.

REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.

Part List

Model # 20510 20516 20511

Asm. Dwg. # 92890-01 92890-04 92890-06

Finish Antique Brass White Antique Pewter

Item Name Qnty Part # Part # Part #

*Hanging System Kit 1 96760-05 96760-03 96760-14

Ceiling Plate

Canopy

Canopy Trim Ring

Hanger Ball / Downrod Assembly

Low Prole Washer

Screw, Wood

Flat Washer

Isolator

Locking Screw

Canopy Screw

Set Screw

Switch/Housing Assembly 1 99808-05 99808-03 99808-14

Blade Iron Set 1 92805-05 92805-05 92805-05

Blade Set 1 G0677-28 G0677-26 G0677-21

Blade Iron Armature Screw 11 63755-05 63755-05 63755-05

*Hardware Kit 1 92890-00-860 92890-00-863 92890-00-865

Rubber Blade Grommet

Blade Assembly Screw

Screw, Machine, 6-32

Wire Connector

Screw, Switch Housing Assembly

Balancing Kit 1 65666-01 65666-01 65666-01

Hardware

(Drawn to Scale)

Hanger

Bracket

Assembly

Blade

Assembly

Switch

Housing

Assembly

Screw, Switch

Housing Assembly

Screw,

Machine, 6-32

Locking Screw

Setscrew

Mounting Isolator

Screw, Blade

Iron Armature

Canopy Screw

Flat Washer

Screw, Blade

Assembly

3” Wood Screw

Low Prole

Washer

Balancing

Kit

Wire

Connector

1.5” Wood Screw

Blade

Grommet

x 1

x 2

x 4

x 2

x 3

x 1

x 11

x 4

x 16

x 3

x 1

x 4

x 16

Materiales

(no dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

PARADA

Consulte esta Guía de partes para

asegurarse de que todas las partes

estén incluidas en la caja.

Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al

888-830-1326. ESTAGUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS

INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN ELMANUALDE INSTALACIÓN

ALTO

Part List

Model # 20510 20516 20511

Asm. Dwg. # 92890-01 92890-04 92890-06

Finish Antique Brass White Antique Pewter

Item Name Qnty Part # Part # Part #

*Hanging System Kit 1 96760-05 96760-03 96760-14

Ceiling Plate

Canopy

Canopy Trim Ring

Hanger Ball / Downrod Assembly

Low Prole Washer

Screw, Wood

Flat Washer

Isolator

Locking Screw

Canopy Screw

Set Screw

Switch/Housing Assembly 1 99808-05 99808-03 99808-14

Blade Iron Set 1 92805-05 92805-05 92805-05

Blade Set 1 G0677-28 G0677-26 G0677-21

Blade Iron Armature Screw 11 63755-05 63755-05 63755-05

*Hardware Kit 1 92890-00-860 92890-00-863 92890-00-865

Rubber Blade Grommet

Blade Assembly Screw

Screw, Machine, 6-32

Wire Connector

Screw, Switch Housing Assembly

Balancing Kit 1 65666-01 65666-01 65666-01

Conjunto del

soporte de

suspensión

de conjunto

de paleta

Conjunto del

interruptor

Tornillo, del conjunto

de la caja del interruptor

Tornillo

mecánico, 6-32

Tornillo de jación

Tornillo prisionero

Tornillo de armadura

de soporte de paleta

Tornillo de campana

Arandela plana

Tornillo, de conjunto

de paleta

3” Tornillo de madera

Roseta de perl bajo

Kit de

equilibrado

Empalme

plástico

1.5” Tornillo

de madera

Arandela de caucho de

paleta

Tornillo

mecánico, 6-32

x 1

x 2

x 4

x 2

x 3

x 4

x 1

x 11

x 16

x 3

x 1

x 4

x 16

x 4 Aislador de montaje
