Hunter 20803 Manuale

Fan Parts

(Not Drawn to Scale)

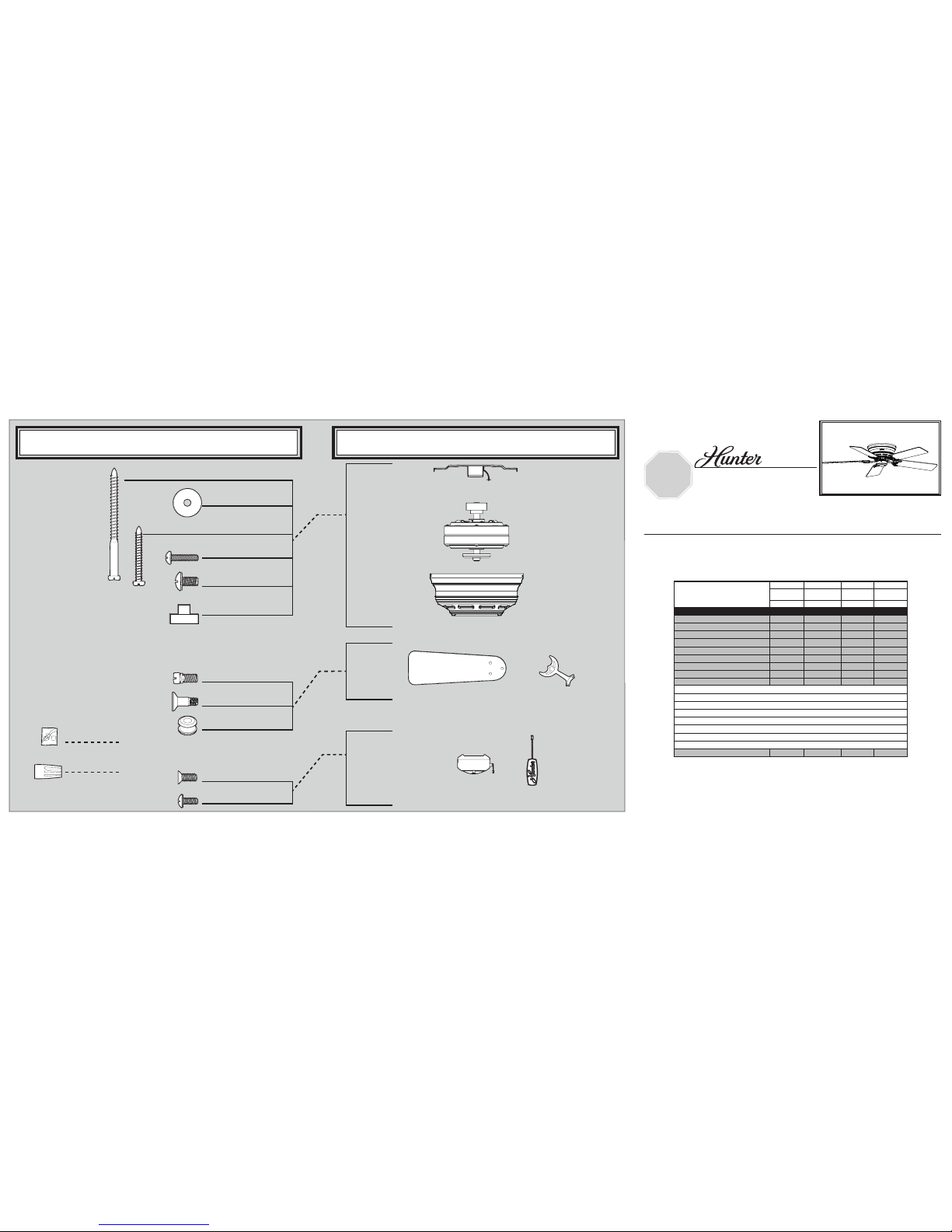

PARTS GUIDE

Using this Parts Guide, make sure all

parts are included in the box.

If parts are missing, DO NOT RETURN

THIS ITEM TO THE STORE, call 888-830-1326 for assistance.

THIS PARTS GUIDE IS FOR REFERENCE ONLY.

REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.

Parts List

Model # 20806 20803 20807

Asm. Dwg. # 94314-02 94314-03 94314-04

Finish Bright Brass White Antique Pewter

Item Name Qnty Part # Part # Part #

Switch / Housing Assembly 1 G1669-01 G1669-03 G1669-14

Blade Iron Set 1 99631-05 99631-05 99631-05

Blade Set 1 G0677-06 G0677-07 G0677-05

Screw, Blade Iron Armature 11 63755-05 63755-05 63755-05

Motor Cover 1 92511-03 92511-03 92511-03

Hanger Bracket Assembly 1 73846-01 73846-01 73846-01

Pull Chain Extension 1 63756-42 63756-42 63756-42

Pull Chain Pendant 1 G0090-01 G0090-01 G0090-01

*Hardware Kit 1 94314-00-861 94314-00-862 94314-00-863

Wood Screw

Blade Grommet

Screw, Blade Assembly

Flat Washer

Screw, Machine, 6-32

Wire Nut

Mounting Isolator

Balancing Kit 1 65666-01 65666-01 65666-01

Hardware

(Drawn to Scale)

Hanger

Bracket

Assembly

Blade

Assembly

Switch

Housing

Assembly

Screw, Switch

Housing Assembly

Screw,

Machine, 6-32

Locking Screw

Mounting Isolator

Screw, Blade

Iron Armature

Canopy Screw

Flat Washer

Screw, Blade

Assembly

Balancing

Kit

Wire

Connector

1.5” Wood Screw

Blade

Grommet

3” Wood Screw

x 2

x 4

x 2

x 4

x 11

x 4

x 16

x 3

x 1

x 4

x 16

Materiales

(no dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

PARADA

Consulte esta Guía de partes para

asegurarse de que todas las partes

estén incluidas en la caja.

Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al

888-830-1326. ESTAGUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS

INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN ELMANUALDE INSTALACIÓN

ALTO

Lista de piezas

No. del modelo 20806 20803 20807

No. del dibujo de

ensamblaje 94314-02 94314-03 94314-04

Acabado Bronce brillante Blanco Peltre Antiguo

Nombre del ítem Cantidad No. de la pieza No. de la pieza No. de la pieza

Conjunto del interruptor / alojamiento 1 G1669-01 G1669-03 G1669-14

Juego de herrajes para la paletas 1 99631-05 99631-05 99631-05

Juego de paletas 1 G0677-06 G0677-07 G0677-05

Tornillo para los herrajes de las paletas 11 63755-05 63755-05 63755-05

Cubierta del motor 1 92511-03 92511-03 92511-03

Conjunto del soporte de suspensión 1 73846-01 73846-01 73846-01

Extensión del tirador de cadena 1 63756-42 63756-42 63756-42

Pendiente del tirador de cadena 1 G0090-01 G0090-01 G0090-01

*Juego de herrajes 1 94314-00-861 94314-00-862 94314-00-863

Tornillo para madera

Ojal de la paleta

Tornillo de tope

Arandela plana

Tornillo, mecánico, 6-32

Tuerca para alambre

Aislador de montaje

Juego equilibrador 1 65666-01 65666-01 65666-01

Conjunto del

soporte de

suspensión

de conjunto

de paleta

Conjunto del

interruptor

Tornillo, del conjunto

de la caja del interruptor

Tornillo

mecánico, 6-32

Tornillo de jación

Tornillo de armadura

de soporte de paleta

Tornillo de campana

Arandela plana

Tornillo, de conjunto

de paleta

3” Tornillo de madera

Kit de

equilibrado

Empalme

plástico

1.5” Tornillo

de madera

Arandela de caucho de

paleta

Tornillo

mecánico, 6-32

x 2

x 4

x 2

x 4

x 11

x 16

x 3

x 1

x 4

x 16

x 4 Aislador de montaje
