Hunter 21327 Manuale
Hardware
(Drawn to Scale)
Fan Parts
(Not Drawn to Scale)

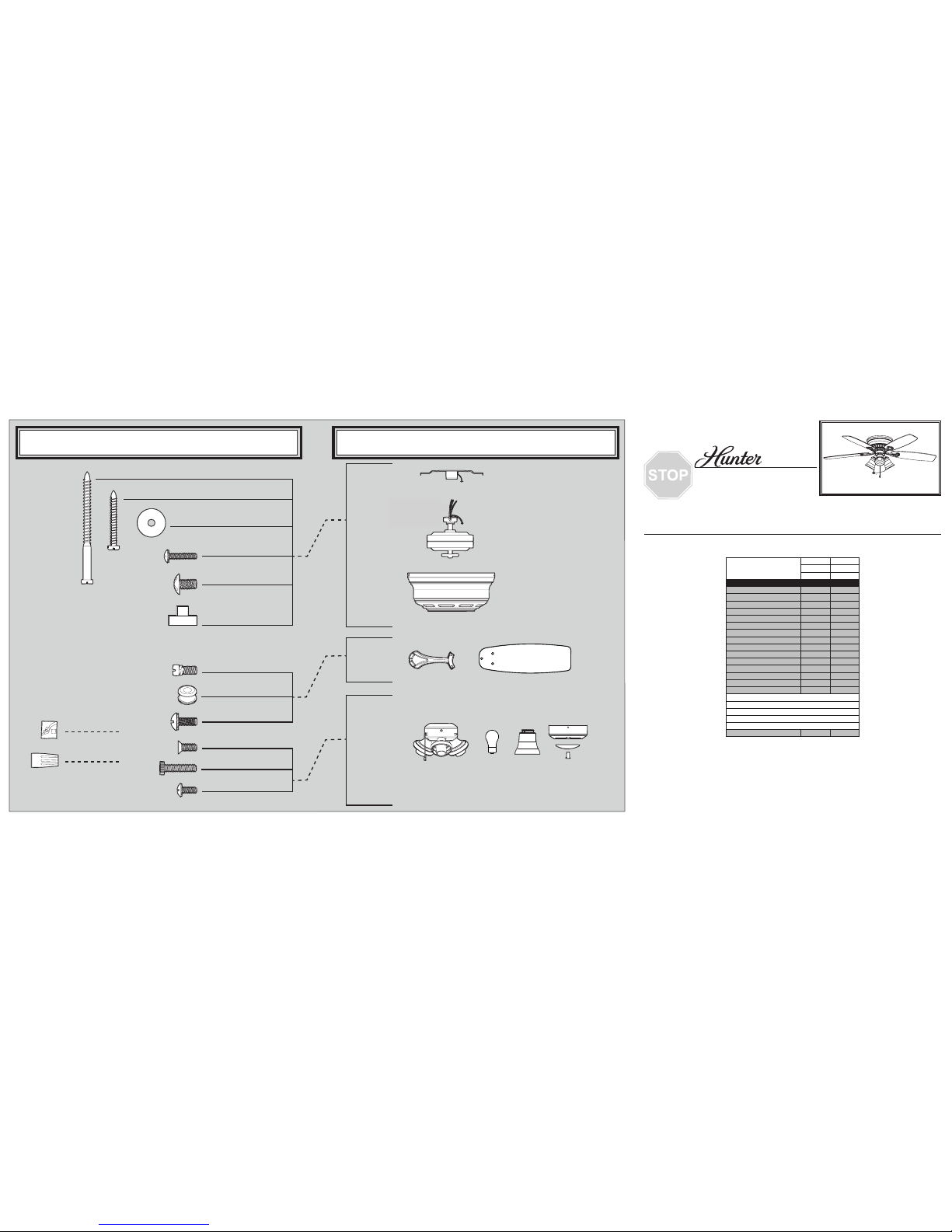

PARTS GUIDE
PARTS GUIDE
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-959 11-10-2008 • ©2008
Parts List
Model # 21327
Asm. Dwg. # 99115-01
Finish White
Item Name Qnty Part #
Ceiling Plate 1 73862-01
Canopy Screw 4 74508-37
Locking Screw 2 74508-36
Wood Screw 2 06512-01
Wood Screw 2 03144-03
Flat Washer 4 06301-01
Mounting Isolator 4 63731-01
Light Kit Assembly 1 99120-03
Thumbscrew 11 03077-08
Globe/Shade 3 84884-09
Light bulb / Bulb 3 75005-02
Blade Iron Set 1 92805-05
Blade Set 1 76697-64
Screw, Blade Iron Armature 11 63755-05
Hardware Kit 1 99115-00-860
Blade Grommet
Blade Assembly Screw
Screw, Machine, 6-32
Wire Connector
Screw, Switch Housing Assembly
Balancing Kit 1 07570-01
Blade Grommet
Hanger
Bracket
Assembly
Blade
Assembly
Switch
Housing
Assembly
Screw, Switch
Housing Assembly
Thumbscrew
Screw,
Machine, 6-32
Locking Screw
Screw, Blade
Iron Armature
Canopy Screw
Flat Washer
Screw, Blade
Assembly
3” Wood Screw
Balancing
Kit
Wire
Connector
1.5” Wood Screw
Mounting Isolator
x 2
x 4
x 2
x 2
x 4
x 11
x 16
x 3
x 11
x 3
x 1
x 4
x 4
x 16
Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
PARADA
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍADE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUALDE INSTALACIÓN
PARADA
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-959 11-10-2008 • ©2008
Lista de piezas
No. del modelo 21327
No. del dibujo de ensamblaje 99115-01
Acabado Bronce pulido
Nombre del ítem Cantidad No. de la pieza
Placa de techo 1 73862-01
Tornillo, de campana 4 74508-37
Tornillo de jación 2 74508-36
Tornillo, de madera 2 06512-01
Tornillo, de madera 2 03144-03
Arandela, plana 4 06301-01
Aislador de montaje 4 63731-01
Conjunto del kit de luz 1 99120-03
Tornillo de mariposa 11 03077-08
Globo / Pantalla 3 84884-09
Bombilla 3 75005-02
Juego de soporte de paletas 1 92805-05
Juego de paletas 1 76697-64
Tornillo, de armadura de soporte de paleta 11 63755-05
Kit de materiales 1 99115-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Kit de equilibrado 1 07570-01
x 2
x 4
x 2
x 2
x 4
x 11
x 16
x 3
x 11
x 3
x 4
x 16
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo, del conjunto
de la caja del interruptor
Tornillo de mariposa
Tornillo,
mecánico, 6-32
Tornillo de jación
Tornillo prisionero
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
Tornillo, de conjunto
de paleta
3” Tornillo, de madera
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
Aislador de montaje
x 1
x 4
