Hunter 22875 Manuale

Motor / Housing Assembly

Balancing Kit

Screw, Blade Iron

Armature Blade Grommet

Screw, Blade Assembly

Screw, Machine, 6-32

Flat Washer

Wire Nut

Wood Screw64 Wood Screw

Hanger Bracket Assembly239

Blade Set46

Blade Iron Set

Motor Cover

226

Switch /

Housing

Assembly

Switch Housing Cover

Switch Housing Plug Button

153

152

156 Thumb Screw

71 Mounting Isolator

Globe / Shade

150

Switch Housing,

Alternate

171

Screw, Machine, 8-3272

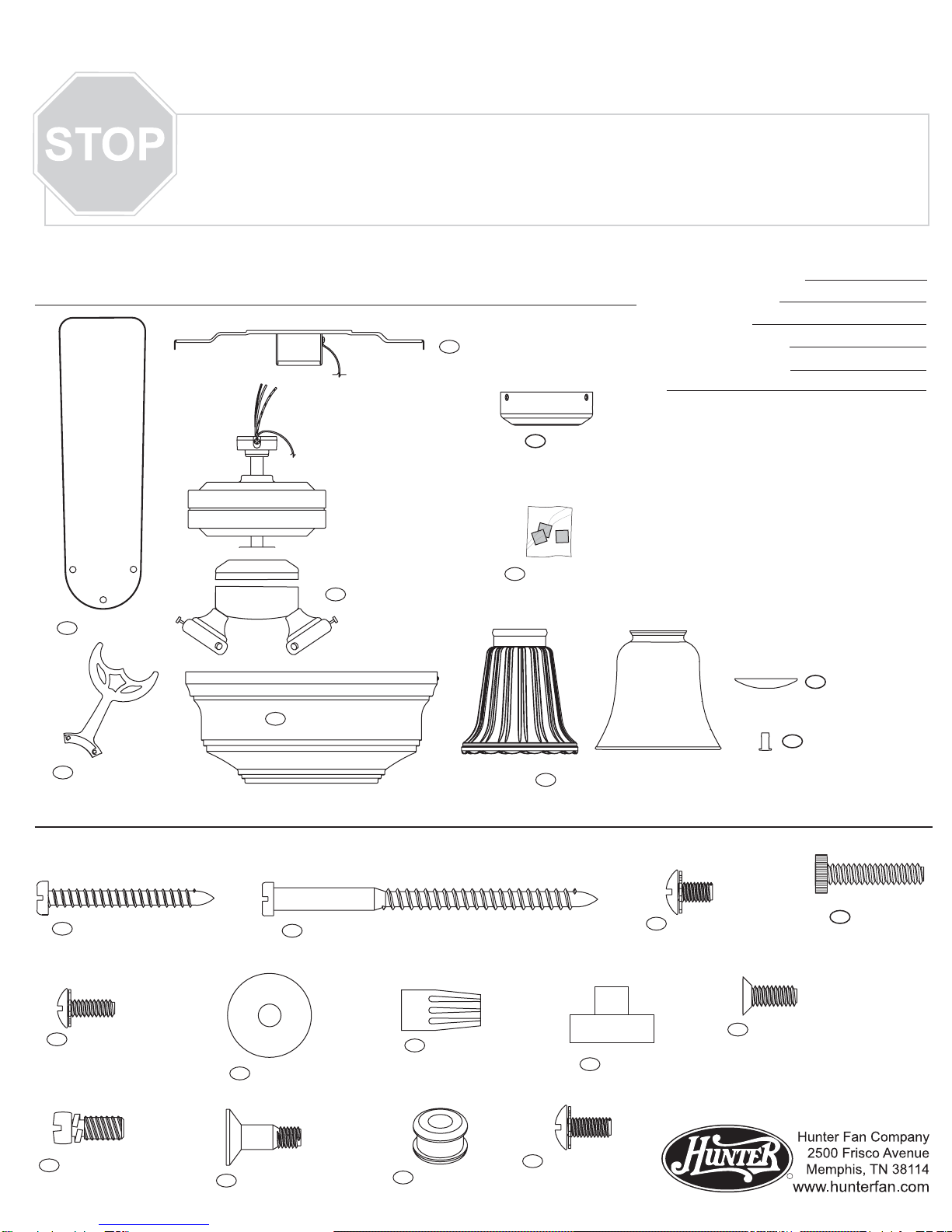

Fan Parts

(Not Drawn to Scale)

Hardware

(Drawn to Scale)

Before installing your fan, record the following information for your records and warranty assistance.

Missing / Broken Parts:

Call 1-888-830-1326

Fan does not work:

1. Reference the Trouble Shooting guide in

your Instruction Manual.

2. Call your Local Service Center.

3. Call Technical Support at 901-248-2222.

For additional information on:

Hunter Products Trouble Shooting

Dealer Location Service Center Locator

Call 1-800-448-6837

www.hunterfan.com

If parts are missing or damaged call 1-888-830-1326.

PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.

Model Name

Catalog No.

Serial No.

Date Purchased

Where Purchased

PARTS GUIDE

Using the Parts Guide below, check to make sure all parts are included in the box.

Screw, Switch

Housing

Assembly

131

Screw, Machine, 8-3273

GUÍA DE PIEZAS

PARTS GUIDE

98000-01-587

12/14/06

GUÍA DE PIEZAS

Model # 22875 22876 22877

Asm. Dwg. # 94954-01 94954-02 94954-03

Finish Antique Pewter Provencial Gold

Brushed Bronze

Item # Item Name Qnty Part # Part # Part #

28 Switch / Housing Assembly 1 96947-14-000 96947-26-000 96947-15-000

44 Blade Iron Set 1 93724-05-306 93724-05-298 93724-05-475

46 Blade Set 1 75006-97-000 75006-98-000 75885-02-000

47 Screw, Blade Iron Armature 10 63755-05-095 63755-05-095 63755-05-095

* Hardware Kit 1 94954-00-860 94954-00-861 94954-00-862

64 Wood Screw 2 06512-01-232 06512-01-232 06512-01-232

65 Wood Screw 2 03144-03-232 03144-03-232 03144-03-232

66 Blade Grommet 16 05989-01-000 05989-01-000 05989-01-000

67 Screw, Blade Assembly 16 63730-01-095 63730-01-095 63730-01-095

68 Flat Washer 4 06301-01-232 06301-01-232 06301-01-232

69 Screw, Machine, 6-32 3 74506-36-232 74506-36-232 74506-36-232

70 Wire Nut 4 05172-01-000 05172-01-000 05172-01-000

71 Mounting Isolator 4 63731-01-000 63731-01-000 63731-01-000

72 Screw, Machine, 8-32 4 74508-35-247 74508-35-247 74508-35-247

73 Screw, Machine, 8-32 2 74508-36-232 74508-36-232 74508-36-232

131 Screw, Switch Housing Assembly 3 64555-02-247 64555-02-247 64555-02-247

75 Balancing Kit 1 07570-01-000 07570-01-000 07570-01-000

150 Globe / Shade 3 85780-01-000 84884-07-000 85780-01-000

156 Thumb Screw 10 03077-08-247 03077-08-247 03077-08-247

152 Switch Housing Cover 1 73853-01-306 73853-01-298 73853-01-475

153 Plug Button 1 73854-01-306 73854-01-298 73854-01-475

171 Switch Housing, Alternate 1 93598-02-306 93598-02-298 93598-02-475

226 Motor Cover 1 92511-01-306 92511-01-298 92511-01-475

239 Hanger Bracket Assembly 1 73846-01-095 73846-01-095 73846-01-095

Parts List

PARTS GUIDE

Tornillo para madera

Conjunto del

motor y caja

Juego de herrajes

para la paletas

Tornillo para

los herrajes

de las paletas Ojal de la paleta

Tornillo de tope

Tornillo, mecánico, 6-32

Arandela plana

Tuerca para

alambre

Conjunto

del interruptor

/ alojamiento

Cubierta del motor

226

Juego de paletas46

Juego equilibrador75

64 65

Conjunto del soporte de suspensión239

Aislador de

montaje

Globo / Pantalla

150

156 Tornillo, de mariposa

Caja alternada

del interruptor

171

Cubierta

de la caja del

interruptor

Botón taponador

de la caja del interruptor

153

152

Tornillo, mecánico, 8-32

Materiales

(dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

Antes de instalar su ventilador, anote la información siguiente para sus archivos y asistencia con la garantía.

Use la Guía de Piezas de abajo para verificar que todas las piezas estén incluidas en la caja.

Si alguna pieza falta o está dañada, llame al teléfono 1-888-830-1326.

POR FAVOR NO DEVUELVAESTE PRODUCTO ALATIENDA DONDE LO COMPRÓ.

Nombre del modelo

No. de catálogo

No. de serie

Fecha de compra

Lugar de compra

Para informaciones adicionales acerca de:

Productos Hunter zLocalización de fallas

Localización de distribuidores

Localización de centros de servicio

Llame al teléfono 1-800-448-6837

www.hunterfan.com

Si el ventilador no funciona:

1. Consulte la guía de localización de fallas

en su manual de instrucciones.

2. Llame a su centro local d e servicio.

3. Llame al teléfono 901-248-2222 para

obtener asistencia técnica.

Si alguna pieza falta o está rota:

Llame al teléfono 1-888-830-1326

Tornillo,

del conjunto

de la caja

del interruptor

131

PARTS GUIDE

PARTS GUIDE GUÍA DE PIEZAS

98000-01-587

12/14/06

No. del modelo 22875 22876 22877

No. del dibujo de

ensamblaje

94954-01 94954-02 94954-03

Acabado Peltre Antiguo Oro provincial Bronce cepillado

No. del ítem Nombre del ítem Cantidad No. de la pieza No. de la pieza No. de la pieza

28 Conjunto del interruptor / alojamiento 1 96947-14-000 996947-26-000 96947-15-000

44 Juego de herrajes para la paletas 1 93724-05-306 93724-05-298 93724-05-475

46 Juego de paletas 1 75006-97-000 75006-98-000 75885-02-000

47 Tornillo para los herrajes de las paletas 10 63755-05-095 63755-05-095 63755-05-095

* Juego de herrajes 1 94954-00-860 94954-00-861 94954-00-862

64 Tornillo para madera 2 06512-01-232 06512-01-232 06512-01-232

65 Tornillo para madera 2 03144-03-232 03144-03-232 03144-03-232

66 Ojal de la paleta 16 05989-01-000 05989-01-000 05989-01-000

67 Tornillo de tope 16 63730-01-095 63730-01-095 63730-01-095

68 Arandela plana 4 06301-01-232 06301-01-232 06301-01-232

69 Tornillo, mecánico, 6-32 3 74506-36-232 74506-36-232 74506-36-232

70 Tuerca para alambre 4 05172-01-000 05172-01-000 05172-01-000

71 Aislador de montaje 4 63731-01-000 63731-01-000 63731-01-000

72 Tornillo, mecánico, 8-32 4 74508-35-247 74508-35-247 74508-35-247

73 Tornillo, mecánico, 8-32 2 74508-36-232 74508-36-232 74508-36-232

131 Tornillo, del conjunto de la caja del interruptor 3 64555-02-247 64555-02-247 64555-02-247

75 Juego equilibrador 1 07570-01-000 07570-01-000 07570-01-000

150 Globo / Pantalla 3 85780-01-000 84884-07-000 85780-01-000

156 Tornillo, de mariposa 10 03077-08-247 03077-08-247 03077-08-247

152 Cubierta de la caja del interruptor 1 73853-01-306 73853-01-298 73853-01-475

153 Botón taponador de la caja del interruptor 1 73854-01-306 73854-01-298 73854-01-475

171 Caja alternada del interruptor 1 93598-02-306 93598-02-298 93598-02-475

226 Cubierta del motor 1 92511-01-306 92511-01-298 92511-01-475

239 Conjunto del soporte de suspensión 1 73846-01-095 73846-01-095 73846-01-095

Lista de piezas
