Hunter 23683 Manuale

Hardware

(Drawn to Scale)

Fan Parts

(Not Drawn to Scale)

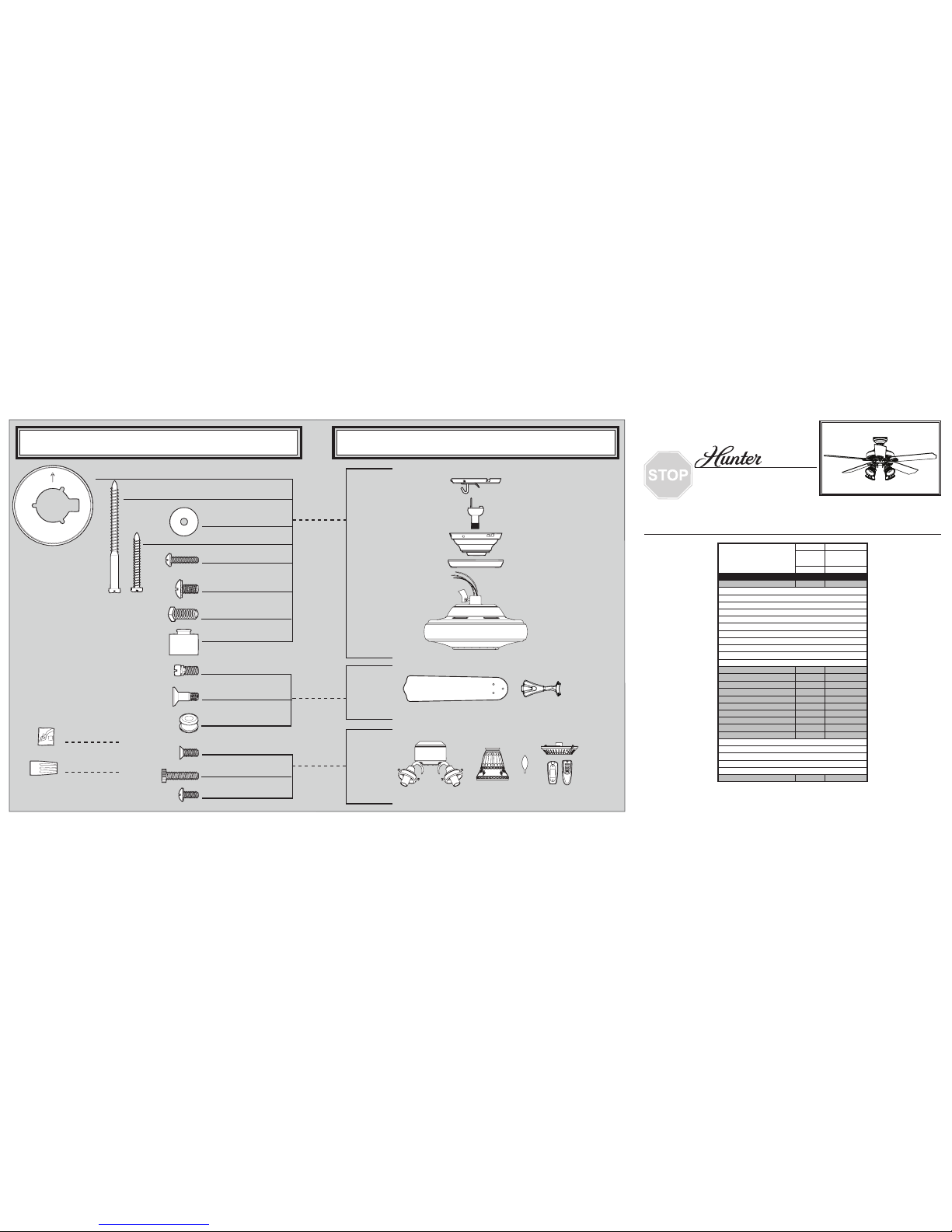

PARTS GUIDE

Using this Parts Guide, make sure all

parts are included in the box.

If parts are missing, DO NOT RETURN

THIS ITEM TO THE STORE, call 888-830-1326 for assistance.

THIS PARTS GUIDE IS FOR REFERENCE ONLY.

REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.

Using this Parts Guide, make sure all

parts are included in the box.

If parts are missing, DO NOT RETURN

THIS ITEM TO THE STORE, call 888-830-1326 for assistance.

THIS PARTS GUIDE IS FOR REFERENCE ONLY.

REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.

Parts List

Model # 23683

Asm. Dwg. # 96685-01

Finish Weathered Bronze

Item Name Qnty Part #

Hanging System Kit 1 94945-27

Ceiling Plate

Canopy

Canopy Trim Ring

Hanger Ball / Downrod Assembly

Low Prole Washer

Screw, Low Prole

Mounting Isolator

Canopy Screw

Wood Screw

Flat Washer

Setscrew

Blade Iron Set 1 97276-05

Blade Set 1 75147-03

Screw, Blade Iron Armature 11 63755-05

Switch Housing Assembly 1 98983-27

Globe/Shade 4 94970-01

Light bulb / Bulb 4 77646-03

Remote Control Receiver 1 85482-01

Remote Control Transmitter 1 85095-02

Remote Control Cradle 1 85093-01

Hardware Kit 1 96685-00-860

Blade Grommet

Blade Assembly Screw

Screw, Machine, 6-32

Screw, Switch Housing Assembly

Wire Connector

Balancing Kit 1 07570-01

Hanger

Bracket

Assembly

Blade

Assembly

Switch

Housing

Assembly

Screw, Switch

Housing Assembly

Screw,

Machine, 6-32

Screw, Low

Prole

Setscrew

Mounting Isolator

Screw, Blade

Iron Armature

Canopy Screw

Flat Washer

Screw, Blade

Assembly

3” Wood Screw

Low Prole

Washer

Balancing

Kit

Wire

Connector

1.5” Wood Screw

Blade

Grommet

Thumbscrew

x 1

x 2

x 4

x 2

x 3

x 4

x 1

x 11

x 4

x 16

x 3

x 1

x 4

x 16

x 13

Materiales

(no dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

PARADA

Consulte esta Guía de partes para

asegurarse de que todas las partes

estén incluidas en la caja.

Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al

888-830-1326. ESTA GUÍADE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS

INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUALDE INSTALACIÓN

PARADA

Lista de piezas

No. del modelo 23683

No. del dibujo de

ensamblaje 96685-01

Acabado Bronce Craquelado

Nombre del ítem Cantidad No. de la pieza

Kit del sistema de suspensión 1 94945-27

Placa de techo

Campana

Anillo de la moldura de campana

Bola de suspensión / Conjunto de varilla

Roseta de perl bajo

Tornillo, de roseta de perl bajo

Aislador de montaje

Tornillo, de campana

Tornillo, de madera

Arandela, plana

Tornillo prisionero

Juego de soporte de paletas 1 97276-05

Juego de paletas 1 75147-03

Tornillo, de armadura de soporte de paleta 11 63755-05

Conjunto del interruptor 1 98983-27

Globo / Pantalla 4 94970-01

Bombilla 4 77646-03

Receptor de control remoto 1 85482-01

Transmisor de control remoto 1 85095-02

Soporte de control remoto 1 85093-01

Kit de materiales 1 96685-00-860

Arandela de caucho, de paleta

Tornillo, de conjunto de paleta

Tornillo, mecánico, 6-32

Tornillo, del conjunto de la caja del interruptor

Empalme plástico

Kit de equilibrado 1 07570-01

Conjunto del

soporte de

suspensión

de conjunto

de paleta

Conjunto del

interruptor

Tornillo

mecánico, 6-32

Tornillo, de roseta

de perl bajo

Tornillo prisionero

Tornillo de armadura

de soporte de paleta

Tornillo de campana

Arandela plana

Tornillo, de conjunto

de paleta

3” Tornillo de madera

Roseta de perl bajo

Kit de

equilibrado

Empalme

plástico

1.5” Tornillo

de madera

Arandela de caucho de

paleta

Tornillo

mecánico, 6-32

x 1

x 2

x 4

x 2

x 3

x 4

x 1

x 11

x 16

Tornillo, del conjunto

de la caja del interruptor

x 3

x 1

x 4

x 16

x 4 Aislador de montaje

Tornillo, de mariposa

x 13
