Hunter 23902 Manuale
Hardware
(Drawn to Scale)
Fan Parts
(Not Drawn to Scale)

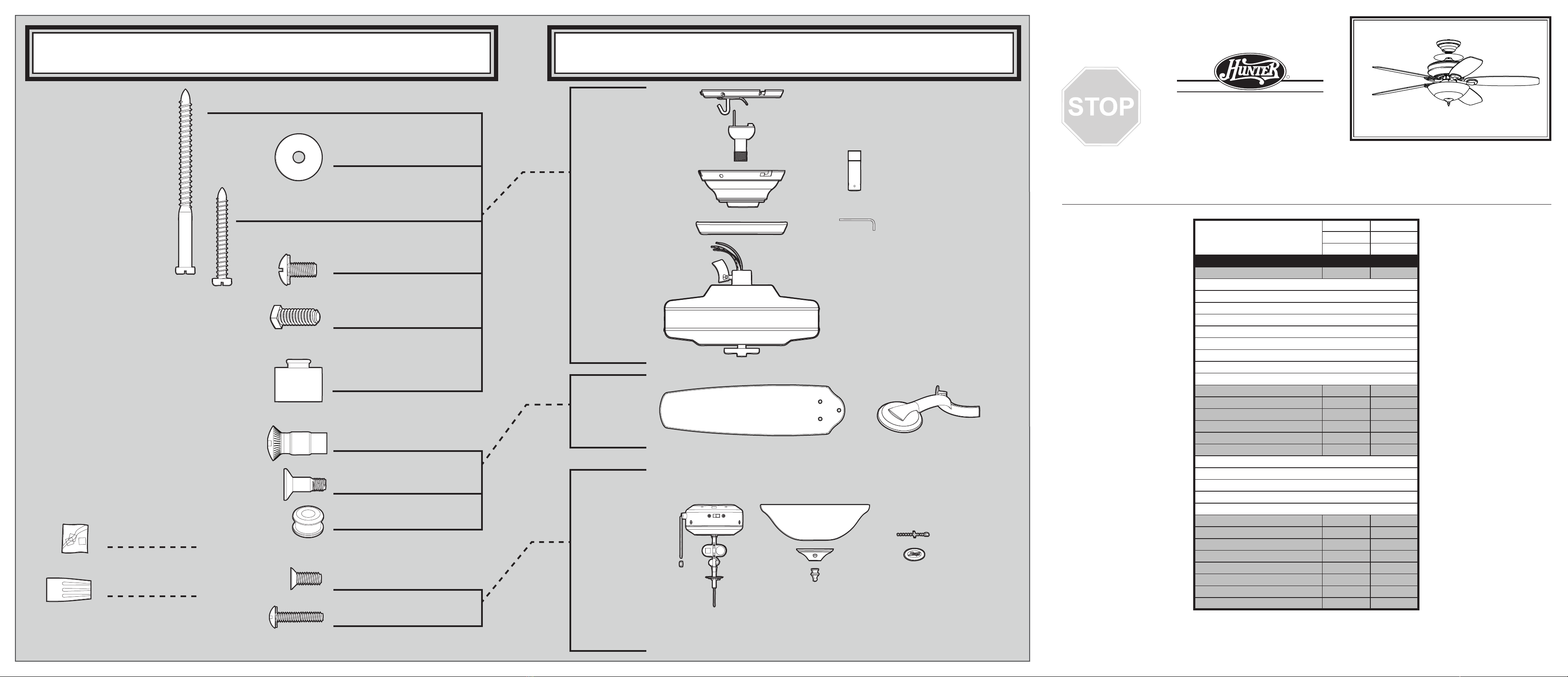

PARTS GUIDE
PARTS GUIDE
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
R
SINCE 1886
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-856 06-25-2008 • ©2008
Parts List
Model # 23902
Asm. Dwg. # 97886-01
Finish New Bronze
Item Name Qnty Part #
*Hanging System Kit 94949-30
Ceiling Plate
Canopy
Canopy Trim Ring
Hanger Ball / Downrod Assembly
Setscrew
Canopy Screw
Wood Screw
Flat Washer
Mounting Isolator
Switch/Housing Assembly 1 98384-30
Extension Pipe / 12” Downrod 1 74228-09
Blade Iron Set 1 97950-05
Blade Set 1 76697-26
Screw, Blade Iron Armature 11 65973-01
Hardware Kit 1 97886-00-860
Blade Grommet
Blade Assembly Screw
Screw, Machine, 6-32
Wire Connector
Screw, Switch Housing Assembly
Balancing Kit 1 07570-01
Light Kit Assembly 1 98378-01
Pull Chain Pendant 2 74393-08
Pull Chain 2 63756-04
Allen Wrench 1 64801-01
Cap, Finial 1 64349-02
Finial 1 74758-01
Globe/Shade 1 88288-01
Hanger
Bracket
Assembly
Blade
Assembly
Switch
Housing
Assembly
Screw, Switch
Housing Assembly
Screw,
Machine, 6-32
Setscrew
Screw, Blade
Iron Armature
Canopy Screw
Flat Washer
Screw, Blade
Assembly
3” Wood Screw
Balancing
Kit
Wire
Connector
1.5” Wood Screw
Blade
Grommet
x 2
x 4
x 2
x 3
x 1
x 11
x 16
x 3
x 3
x 1
x 4
x 16
Mounting
Isololator
x 4
Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
R
SINCE 1886
PARADA
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-856 06-25-2008 • ©2008
Lista de piezas
No. del modelo 23902
No. del dibujo de ensamblaje 97886-01
Acabado Bronce nuevo
Nombre del ítem Cantidad Part #
*Kit del sistema de suspensión 94949-30
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Tornillo, de campana
Tornillo, de madera
Arandela, plana
Aislador de montaje
Conjunto del interruptor/alojamiento 1 98384-30
Tubo de extensión / varilla de 12” 1 74228-09
Juego de soporte de paletas 1 97950-05
Juego de paletas 1 76697-26
Tornillo, de armadura de soporte de paleta 11 65973-01
Kit de materiales 1 97886-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Kit de equilibrado 1 07570-01
Conjunto del kit de luz 1 98378-01
Pendiente del tirador de cadena 2 74393-08
Tirador de cadena 2 63756-04
Llave, Allen 1 64801-01
Tapa, de cubierta ornamental 1 64349-02
Cubierta ornamental 1 74758-01
Globo / Pantalla 1 88288-01
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo, del conjunto
de la caja del interruptor
Tornillo,
mecánico, 6-32
Tornillo prisionero
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
Tornillo, de conjunto
de paleta
3” Tornillo, de madera
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
Arandela de caucho,
de paleta
Tornillo,
mecánico, 6-32
x 2
x 4
x 2
x 3
x 1
x 11
x 16
x 3
x 3
x 1
x 4
x 16
Aislador de montaje
x 4
