Hunter 28077 Manuale

Blade Set

Blade Iron Set

Wood Screw

Wood Screw Isolator

Fan Parts

(Not Drawn to Scale)

Hardware

(Drawn to Scale)

Wire Nut

Flat Washer

Setscrew

Canopy

Trim Ring

Canopy

Ceiling Plate

Locking Screw Screw, Machine, 6-32

Motor Housing Assembly

Hanger Ball /

Downrod

Assembly

Switch /

Housing

Assembly

Globe/Shade

Balancing Kit

Blade Assembly Screw

Screw, Blade

Iron Armature

Blade Grommet66

Before installing your fan, record the following information for your records and warranty assistance.

Missing / Broken Parts:

Call 1-888-830-1326

Fan does not work:

1. Reference the Trouble Shooting guide in

your Instruction Manual.

2. Call your Local Service Center.

3. Call Technical Support at 901-248-2222.

For additional information on:

Hunter Products Trouble Shooting

Dealer Location Service Center Locator

Call 1-800-448-6837

www.hunterfan.com

If parts are missing or damaged call 1-888-830-1326.

PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.

Model Name

Catalog No.

Serial No.

Date Purchased

Where Purchased

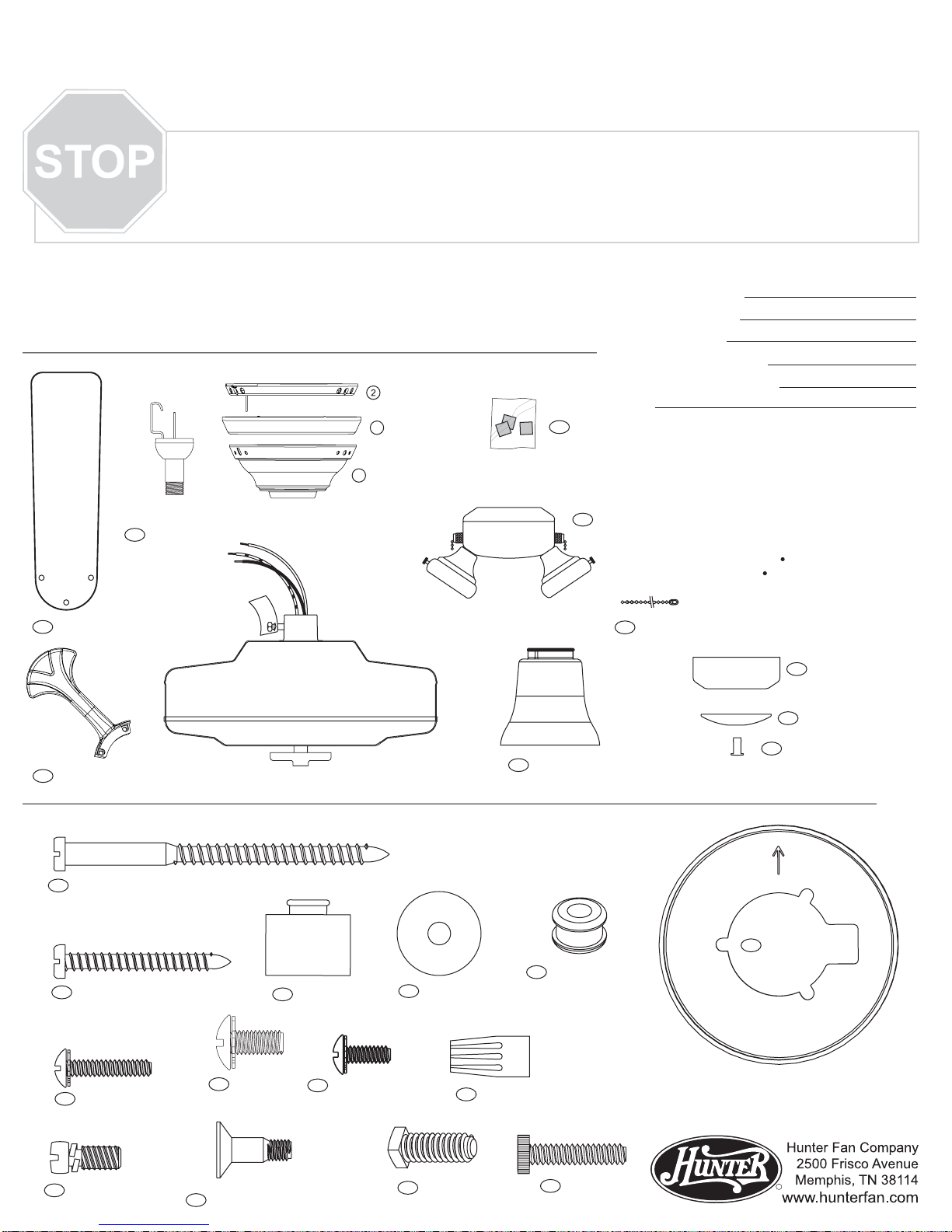

PARTS GUIDE

Using the Parts Guide below, check to make sure all parts are included in the box.

150

100

71 68

47 8

Switch

Housing Cover

Switch Housing

Plug Button

Switch Housing,

Alternate

170

Low Profile Washer

101 Canopy Screw

156 Thumb screw

GUÍA DE PIEZAS

Pull Chain

PARTS GUIDE

98000-01-697

02/05/2007

GUÍA DE PIEZAS

Model # 28077

Asm. Dwg. # 97424-01

Finish Cocoa

Item # Item Name Qnty Part #

* Hanging System Kit 1 94945-67-000

2 Ceiling Plate 1 -----------------

3 Canopy 1 -----------------

4 Canopy Trim Ring 1 -----------------

7 Hanger Ball / Downrod Assembly 1 -----------------

8 Set Screw 1 -----------------

27 Low Profile Washer 1 -----------------

64 Screw, Wood 2 -----------------

65 Screw, Wood 2 -----------------

68 Flat Washer 4 -----------------

71 Isolator 4 -----------------

100 Locking Screw 3 -----------------

101 Canopy Screw 4

28 Switch/Housing Assembly 1 96951-67-000

29 Switch Housing Cover 1 73853-01-487

41 Switch Housing Plug Button 1 73854-01-487

44 Blade Iron Set 1 93301-05-487

46 Blade Set 1 75885-73-000

47 Screw, Blade Iron Armature 11 63755-05-247

* Hardware Kit 1 94611-00-864

66 Blade Grommet 16 05989-01-000

67 Blade Assembly Screw 16 63730-07-247

69 Screw, Machine, 6-32 3 74506-36-237

70 Wire Nut 4 05172-01-000

82 Pull Chain 1 63756-06-247

75 Balancing Kit 1 07570-01-000

150 Globe/Shade 4 84884-11-000

156 Thumb Screw 13 03007-08-247

170 Switch Housing Alternate 1 93598-02-487

Part List

PARTS GUIDE

Juego de paletas

Juego

de soporte de paletas

Conjunto del

interruptor

/alojamiento

Aislador de

montaje

Globo / Pantalla

Tornillo, mecánico, 6-32

Conjunto del

motor y caja

Arandela de bajo perfil

Bola de suspensión

/ Conjunto de varilla

Tornillo prisionero

Materiales

(dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

Antes de instalar su ventilador, anote la información siguiente para sus archivos y asistencia con la garantía.

Use la Guía de Piezas de abajo para verificar que todas las piezas estén incluidas en la caja.

Si alguna pieza falta o está dañada, llame al teléfono 1-888-830-1326.

POR FAVOR NO DEVUELVAESTE PRODUCTO ALATIENDADONDE LO COMPRÓ.

Nombre del modelo

No. de catálogo

No. de serie

Fecha de compra

Lugar de compra

Para informaciones adicionales acerca de:

Productos Hunter zLocalización de fallas

Localización de distribuidores

Localización de centros de servicio

Llame al teléfono 1-800-448-6837

www.hunterfan.com

Si el ventilador no funciona:

1. Consulte la guía de localización de fallas

en su manual de instrucciones.

2. Llame a su centro local de servicio.

3. Llame al teléfono 901-248-2222 para

obtener asistencia técnica.

Si alguna pieza falta o está rota:

Llame al teléfono 1-888-830-1326

Tornillo, de madera

Empalme plástico

Tornillos de Fijacion

Arandela plana

Tornillo, de campana

101

100

64 71 68

Tornillo, de madera

Kit de equilibrado

Tornillo, de conjunto

de paleta

Tornillo, de armadura

de soporte de paleta

Arandela de

caucho, de paleta

150

Cubierta de la caja

del interruptor

Botón taponador

de la caja del interruptor

Caja del interruptor,

alternativa

170

Anillo

decorativo

de la campana

Campana

Placa del

techo

156 Tornillo,

de mariposa

Tirador de cadena

PARTS GUIDE

PARTS GUIDE GUÍA DE PIEZAS

98000-01-697

02/05/2007

No. del modelo 28077

No. del dibujo de ensamblaje 97424-01

Acabado Cacao

No. del ítem Nombre del ítem Cantidad No. de la pieza

* Equipo de sistema de colgar 1 94945-67-000

2 Placa del techo 1 -----------------

3 Campana 1 -----------------

4 Anillo decorativo de la campana 1 -----------------

7 Bola de suspension / Conjunto del tubo de soportez 1 -----------------

8 Tornillo prisionero 1 -----------------

27 Arandela de bajo perfil 1 -----------------

64 Tornillo para madera 2 -----------------

65 Tornillo para madera 2 -----------------

68 Arandela plana 4 -----------------

71 Aisladore 4 -----------------

100 Tornillos de Fijacion 3 -----------------

101 Tornillo de la campana 4

28 Conjunto del interruptor/alojamiento 1 96951-67-000

29 Cubierta de la caja del interruptor 1 73853-01-487

41 Botón taponador de la caja del interruptor 1 73854-01-487

44 Juego de soporte de paletas 1 93301-05-487

46 Juego de paletas 1 75885-73-000

47 Tornillo, de armadura de soporte de paleta 11 63755-05-247

* Kit de materiales 1 94611-00-864

66 Arandela de caucho, de paleta 16 05989-01-000

67 Tornillo, de conjunto de paleta 16 63730-07-247

69 Tornillo, mecánico, 6-32 3 74506-36-237

70 Empalme plástico 4 05172-01-000

82 Tirador de cadena 1 63756-06-247

Kit de equilibrado 1 07570-01-000

150

Globo / Pantalla 4 84884-11-000

156 Tornillo, de mariposa 13 03007-08-247

170 Caja del interruptor, alternativa 1 93598-02-487

Lista de piezas
