Hunter 28078 Manuale
Hardware
(Drawn to Scale)
Fan Parts
(Not Drawn to Scale)

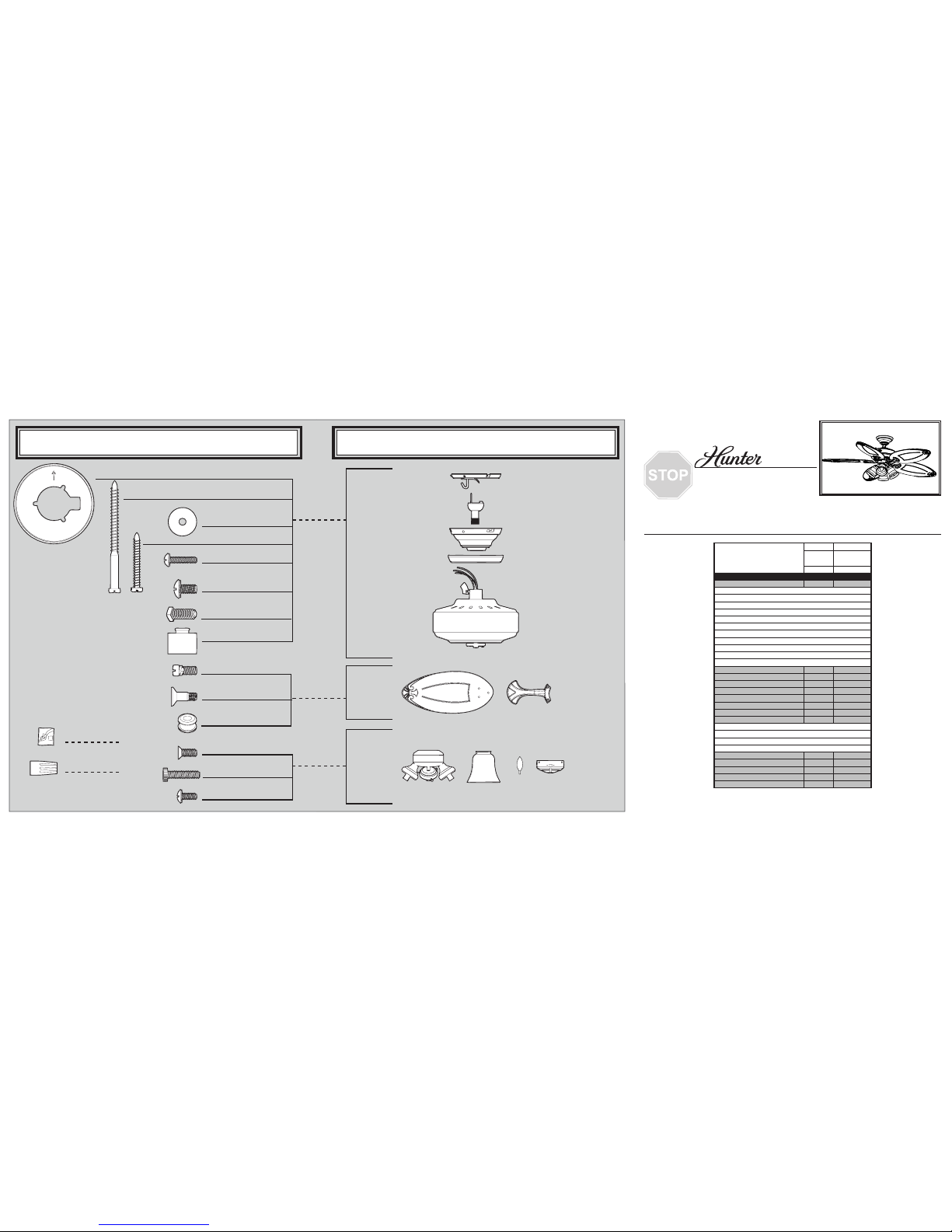

PARTS GUIDE
PARTS GUIDE
Hunter Fan Company • 7130 Goodlett Farms Pkwy. 400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-698 02-20-2009 • ©2009
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Parts List
Model # 28078
Asm. Dwg. # 97502-01
Finish Distressed Relic
Item Name Qnty Part #
*Hanging System Kit 1 94945-77
Ceiling Plate
Canopy
Canopy Trim Ring
Hanger Ball / Downrod Assembly
Setscrew
Low Prole Washer
Wood Screw
Flat Washer
Mounting Isolator
Screw, Low Prole
Canopy Screw
*Switch Housing Assembly 1 98928-77
Switch Housing, Lower, Alternate 1 93598-02
Switch Housing Cover, Alternate 1 73853-01
Switch Housing Plug Button, Alternate 1 73854-01
Blade Iron Set 1 93301-05
Blade Set 1 75885-74
Screw, Blade Iron Armature 11 63755-05
Hardware Kit 1 97502-00-860
Blade Grommet
Blade Assembly Screw
Screw, Machine, 6-32
Wire Connector
Pull Chain 1 63756-16
Balancing Kit 1 07570-01
Globe/Shade 4 84884-12
Thumb Screw 12 03007-08
Light bulb / Bulb 4 77646-04
Hanger
Bracket
Assembly
Blade
Assembly
Switch
Housing
Assembly
Screw, Switch
Housing Assembly
Screw,
Machine, 6-32
Screw, Low
Prole
Setscrew
Mounting Isolator
Screw, Blade
Iron Armature
Canopy Screw
Flat Washer
Screw, Blade
Assembly
3” Wood Screw
Low Prole
Washer
Balancing
Kit
Wire
Connector
1.5” Wood Screw
Blade
Grommet
Thumb Screw
x 1
x 2
x 4
x 2
x 3
x 4
x 1
x 11
x 4
x 16
x 3
x 3
x 1
x 4
x 16
x 12
Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
PARADA
Hunter Fan Company • 7130 Goodlett Farms Pkwy. 400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-698 02-20-2009 • ©2009
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍADE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUALDE INSTALACIÓN
PARADA
Lista de piezas
No. del modelo 28078
No. del dibujo de
ensamblaje 97502-01
Acabado Apariencia envejecida
Nombre del ítem Cantidad No. de la pieza
*Kit del sistema de suspensión 1 94945-77
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perl bajo
Tornillo, de madera
Arandela, plana
Aislador de montaje
Tornillo, de roseta de perl bajo
Tornillo, de campana
*Conjunto del interruptor 1 98928-77
Caja del interruptor, inferior, alternativa 1 93598-02
Cubierta de la caja del interruptor, alternativa 1 73853-01
Botón taponador de la caja del interruptor, alternativo 1 73854-01
Juego de soporte de paletas 1 93301-05
Juego de paletas 1 75885-74
Tornillo, de armadura de soporte de paleta 11 63755-05
Kit de materiales 1 97502-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tirador de cadena 1 63756-16
Kit de equilibrado 1 07570-01
Globo / Pantalla 4 84884-12
Tornillo, de mariposa 12 03007-08
Bombilla 4 77646-04
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor
Tornillo, del conjunto
de la caja del interruptor
Tornillo
mecánico, 6-32
Tornillo, de roseta de
perl bajo
Tornillo prisionero
Tornillo de campana
Arandela plana
3” Tornillo de madera
Roseta de perl bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo
de madera
Tornillo, de mariposa
Tornillo
mecánico, 6-32
x 1
x 2
x 4
x 2
x 3
x 4
x 1
x 3
x 3
x 1
x 4
x 4 Aislador de montaje
Tornillo de armadura
de soporte de paleta
Tornillo, de conjunto
de paleta
Arandela de caucho,
de paleta
x 11
x 16
x 16
x 12
