Hunter 40135 Manuale utente
1
Termostato
Electrónico/Mecánico
Model 40135
manual de instalación y
operación
44017-02 07-25-2008
2
Nuestro Grupo de soporte técnico está disponible desde las 8
AM a las 5 PM, Hora del centro. Puede contactarlos en el
número gratuito 1-888-830-1326.
3
Tabla de Contenido
Información importante..................................... 5
Herramientas.................................................... 6
Desinstalación de la unidad existente 9
Instalación del termostato............................... 12
instalación de la placa de pared .............................. 14
conexión de los alambres .......................... 15
jación del termostato ............................... 17
Operación....................................................... 20
Indicadores..................................................... 22
Localización de fallas ..................................... 25
Diagramas de cableado.................................. 27
4
¡Felicitaciones!
Gracias por elegir un termostato Hunter. Su
nuevo termostato Hunter le proporcionará años
de servicio conable y ahorro de energía todo el
año.
Lea este manual antes de comenzar la
instalación y consérvelo porque contiene las
instrucciones de operación completas.
Termostato
Electrónico/Mecánico
Modelo 40135
5
Este termostato está diseñado para trabajar en los
siguientes sistemas de calefacción y enfriamiento:
Sistema piloto a gas
Ignición electrónica a gas
Calderas a gas
Sistemas de gas de milivoltios
Calderas a petróleo
Horno a petróleo
Horno eléctrico
Aire acondicionado eléctrico
Este termostato no está diseñado para sistemas
de bombas de calor o sistemas eléctricos de
calentamiento de 110/220 V. Si no está seguro del
sistema de calefacción y enfriamiento que usa, pida
ayuda a un técnico calicado de climatización.
INFORMACIÓN IMPORTANTE
6
Este termostato incluye dos tornillos #8
ranurados y dos pernos de pared para el
montaje.
Para instalar su nuevo termostato, necesitará lo
siguiente:
Destornillador plano
......................................................................................
Destornillador estrella (Phillips) pequeño
......................................................................................
Martillo
......................................................................................
Taladro eléctrico y broca de 3/16”
......................................................................................
Dos baterías alcalinas nuevas de 1.5 V (AA)
......................................................................................
HERRAMIENTAS
7
¡AVISO! No desconecte los alambres
del termostato existente antes de leer
estas instrucciones. Los alambres
deben marcarse antes de retirarlos
para asegurar una reconexión
correcta.
8
Y
RC
G
W
Y
RC
G
W
9

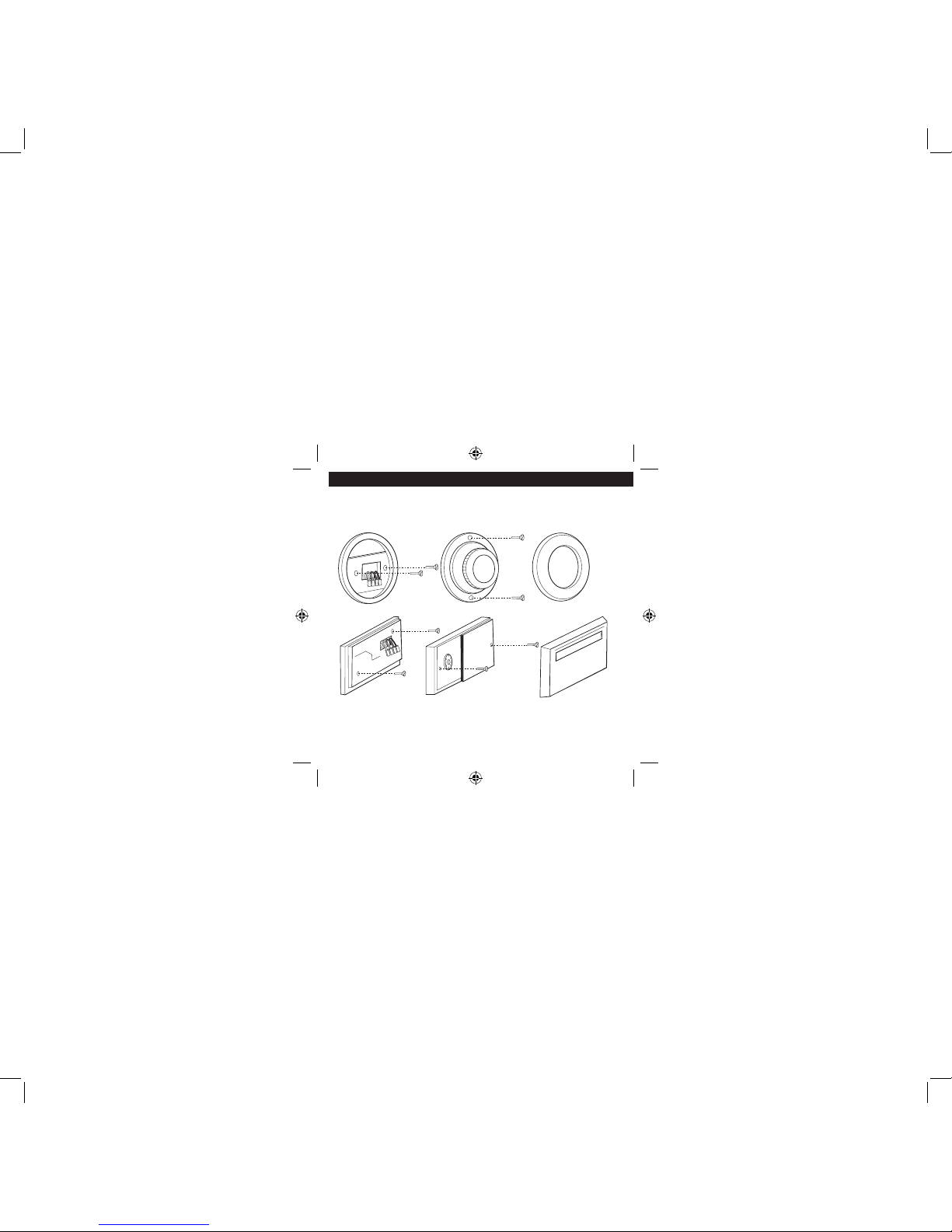

1. Turn the system power OFF from the existing
thermostat. Turn the power to the HVAC
system OFF at the main power panel or at the
furnace.
2. Remove the existing thermostat cover to
access the wires from the wall.
(Some thermostats may have multiple covers, screws
or other locking devices that must be removed or
disengaged.)
3. Locate, but do not disconnect the wires.
(If wires are not visible, they may be connected to the
back of the wall plate. Some models may have doors
that open to expose the wires and mounting screws.)
UNINSTALLING THE EXISTING UNIT
10
If your existing
thermostat is marked...
label the wire
with this sticker:
RH / R / VR / 4
RH
RH
24 Volt
RC / VC
RC
RC
24 Volt Cool
Y / C* / M
Y
Y
air conditioning
compressor
W / H
W
W
heating
G / F
G
G
fan
* Vea la página 27 para el digrama eléctrico completo
