12V DC 2-Button Mountable Wireless Remote Control
Instruction Manual
Suitable for linear actuators and other 12V DC applications that require a 10A polarity reversing
wireless remote control switch.
Features
• Wireless remote control
• The controller can be fixed in one place
• 50 ft. wireless range
• 50% duty cycle
• Max. output of 10 Amps
Each Kit Contains the Following Components:
Note: 1-23A batteries are required for the remote control
Installation:
Follow the wiring diagram below to connect to the 135 lb. and 270 lb. linear actuators. Inspect all
the wiring to make sure the connections are properly made, you have a good quality ground and
there is a 10(Amp) fuse installed.

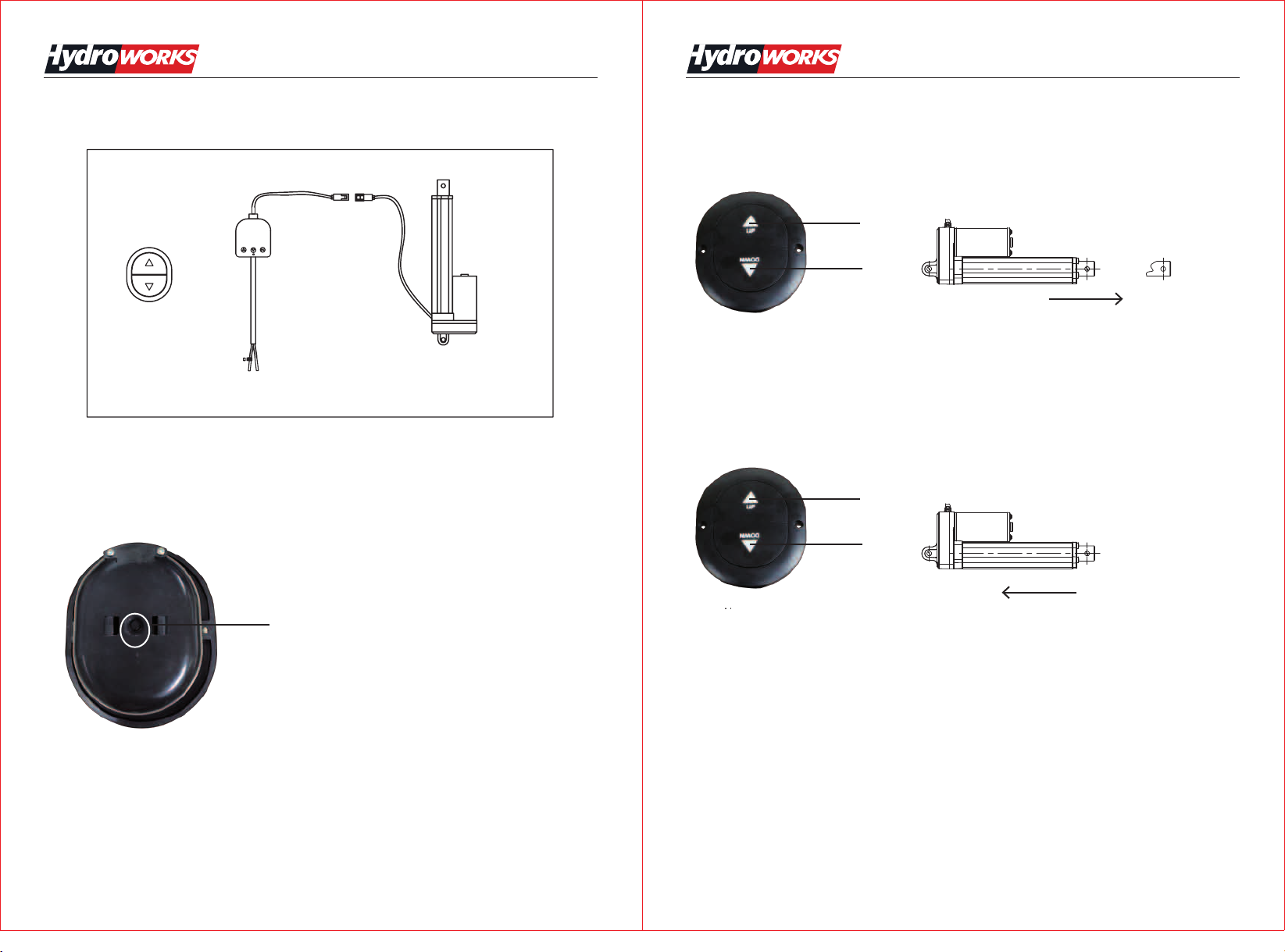

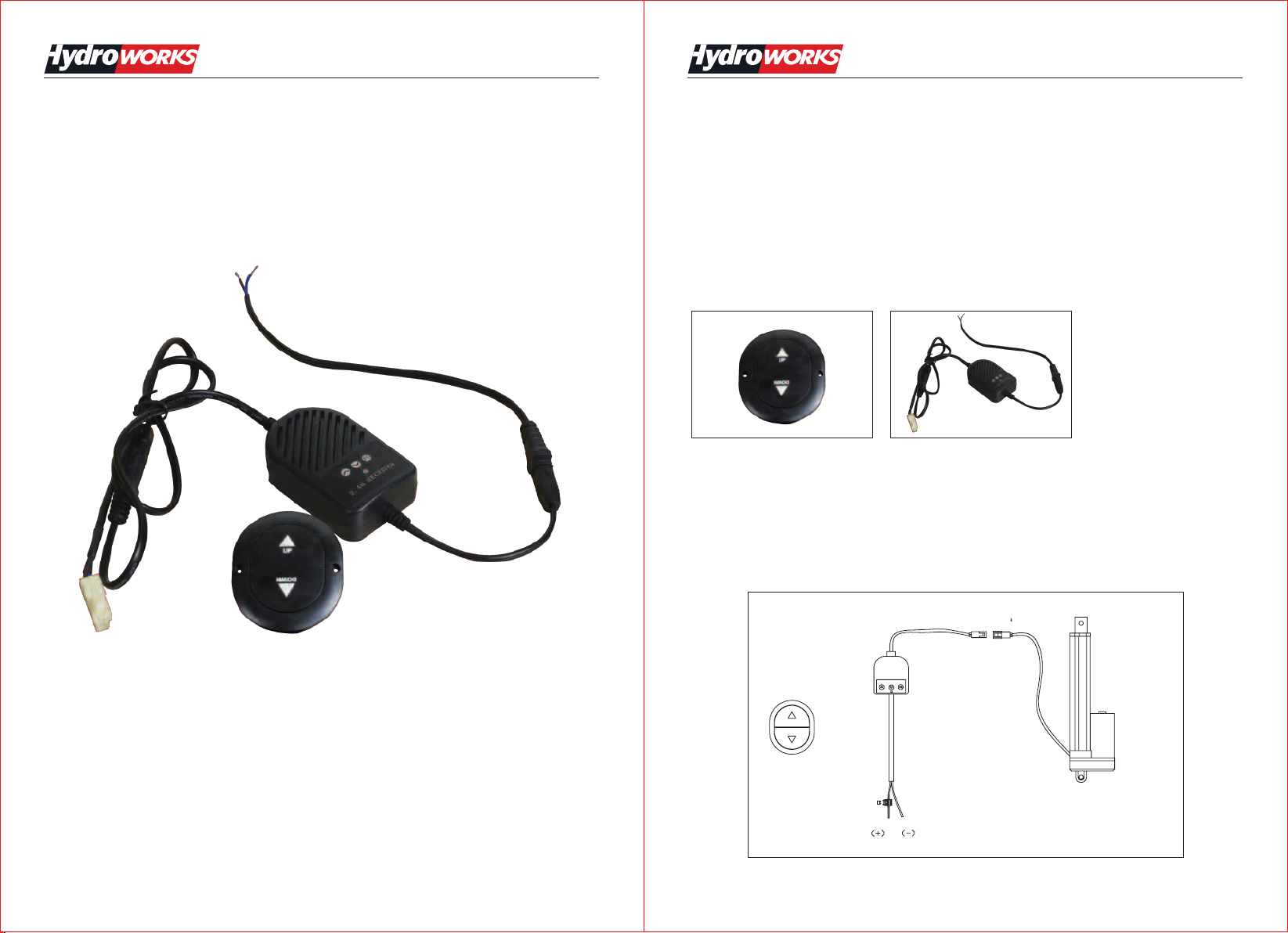

Wiring Diagram:
12V DC 2-Button Mountable Wireless Remote Control
Instruction Manual
10 Amp
Fuse
Item No.: 8619074
2 OF 3
12V DC 2-Button Mountable Wireless Remote Control
Instruction Manual
Programming The Wireless Remote Control:
How to pair the wireless remote control with the wired base unit?
1. Press the "FC" button on the wired base unit when the power is on. The wired base units green
light will flash showing it is ready to be paired with the wireless remote control.
2. Press the black button on the back of the wireless remote control (See picture below) until the
green light on the wired base unit stops flashing.
3. The wireless remote control is now ready to use.
Size:145x210mm REV 09/18/15
Wireless Remote Control
Wired Base Unit
Input
12V DC
10 Amp
Fuse
Brown
(-)
Blue
(+)
12V DC
3 OF 3
12V DC 2-Button Mountable Wireless Remote Control
Instruction Manual
Operation:
1-Press the A button to extend the actuator
2-Press the B button to retract the actuator
A
B
A
B
Extended
Retracted
Black Button
1 DE 2
Télécommande sans fil montable de 2 boutons de 12V DC
Instruction Manual
Convenable à l’actionneur linéaire et d’autres applications 12V DC qui demandent un inverseur de
télécommande sans fil de polarité 10A.
Features
• Télécommande sans fil
• La télécommande peut être fixée en un seul endroit.
• Portée sans fil de 50 pieds
• Cycle de service de 50%
• Sortie maximum de 10 Amps
Chaque ensemble contient les composants suivants:
Note: Les batteries 1-23A sont nécessaires pour cette télécommande
Installation:
Suivre le diagramme des fils suivant pour connecter aux actuateurs linéaires 135lb. et 270 lb.
Inspecter tous les fils pour assurer que les connexions sont bien faites, vous avez une masse de
bonne qualité et il y a un fusible installé de 10 (Amp).
Diagramme des fils:
Télécommande sans fil montable de 2 boutons de 12V DC
Instruction Manual
Article No.: 8619074
10 Amp
Fusible
Bleu Brum
Entré
12V DC
12V DC
2 DE 3
Télécommande sans fil montable de 2 boutons de 12V DC
Instruction Manual
Programmation de la télécommande sans fil:
Comment apparier la télécommande sans fil avec l’unité de base par fil?
1. Presser le bouton “FC” sur l’unité de base par fil lorsqu’il y a l’électricité. Le feu vert de l’unité de
base par fil va briller, montrant qu’elle est prête d’être appariée avec la télécommande sans fil.
2. Presser le bouton noir sur le dos de la télécommande sans fil (voir la photo ci-dessous) jusqu’à
ce que le feu vert sur l’unité de base par fil arête de briller.
3. Maintenant, la télécommande sans fil est prête d’être utilisée.
Size:145x210mm REV 09/18/15
Bouton noir
Télécommande sans fil
Unité de base par fil
Input de
12 V DC
Fusible de
10 Amp
Brun
(-)
Bleu
(+)
12V DC
3 DE 3
Télécommande sans fil montable de 2 boutons de 12V DC
Instruction Manual
Opération:
1-Appuyer sur le bouton A pour étendre l’actuateur
2-Appuyer sur le bouton B pour retraire l’actuateur
A
B
A
B
Étendu
Retrait
Indice
