hymer 6373 Manuale utente
6373
HD 1004 - 2 - 7,4 / 11,4
BGR 173/04.00 (ZH 1/534.8)
HD 1004 EN 1298
h1 max.
h1 max.
7,40m
h2 max.
11,40m
Max.
150 kg/m2 (1,5 kN/m2)
AxB
2,95m x 1,50m
02.2006 0095534
Typ 09
D
MobileAluminium Tower (Aluminium Scaffold)
Instructions for use and construction
GB
Echafaudage roulant
Instructions de montage et d´utilisation
F
Aluminium Rolsteiger
Opbouw- en gebruiksaanwijzing
NL
Andamio Móvil
Manual del Propietario
E
FahrbareArbeitsbühne
Aufbau- und Gebrauchsanweisung
CZ
Pojízdná pracovní plošina
Montáz a návod na pouzití
20095534 02.2006
min. 2
3
02.2006 0095534
6073/23 6079/23
6071/24
6373/42
0079630
6071/27
6071/28
007760
6371/50
6371/44
6371/36
0095534
6073/22

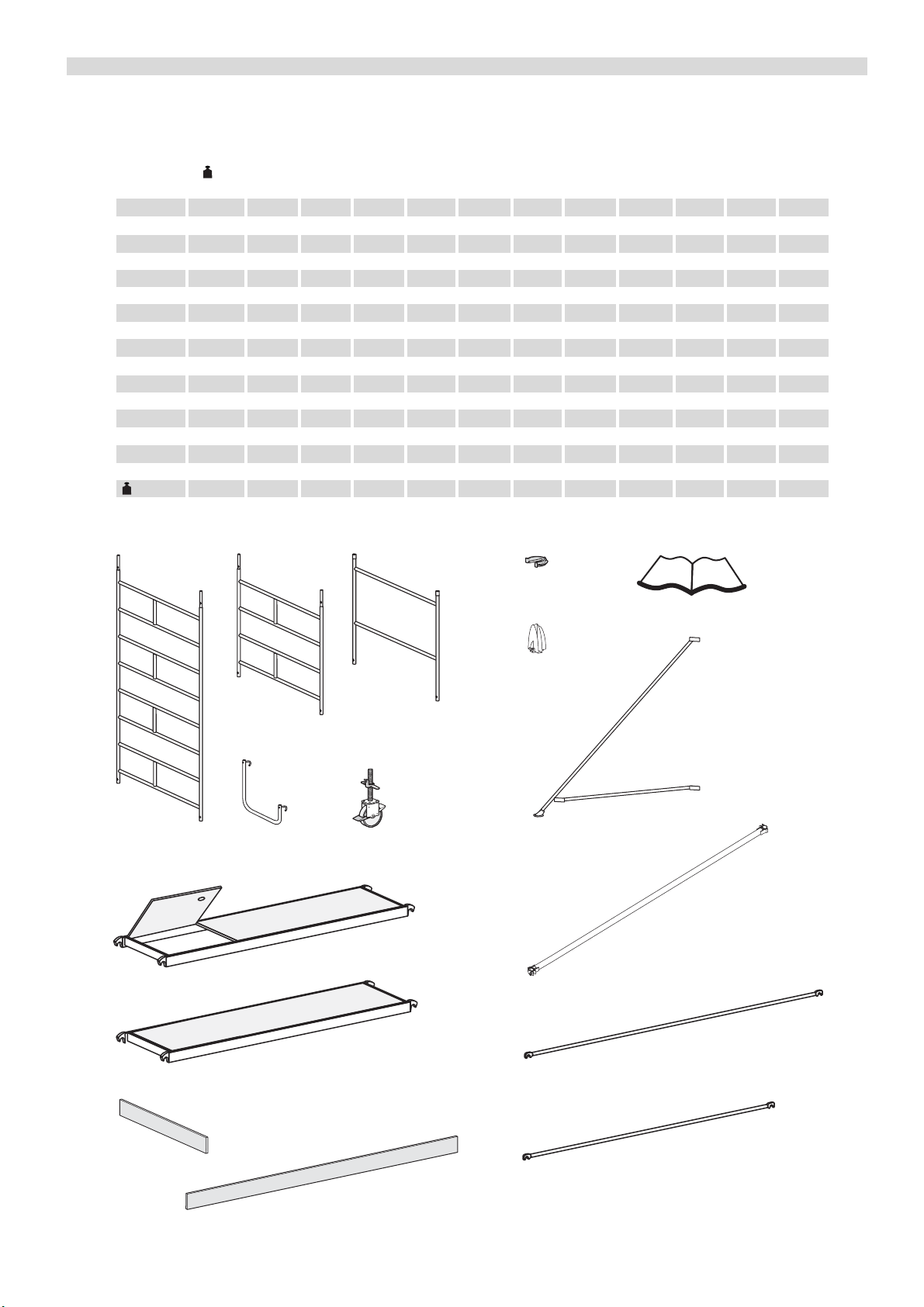

Einzelelemente/Stückliste partlist Pièces détachées especificación onderdelen/stuklijst
Nr. kg 6373/03 6373/04 6373/05 6373/06 6373/07 6373/08 6373/09 6373/10 6373/11 6373/12 6373/13
6073/22 12,5 2224466881010
6073/23 6,8 - -2-2-2-2-2
6079/23 3,8 - 2222222222
6071/24 20,2 11112222333
6073/24 22,2 11112222333
6371/44 1,2 - 1111111111
0079630 4,5 - 2222222222
0079633 1,8 - 2222222222
0077268 0,2 - 4444444444
6071/27 4,0 2234567891011
6071/28 3,7 368812121414181820
6373/42 3,2 - - 1 1 - - 1 1 - - 1
6371/36 5,7 - - 444444444
6371/50 5,8 44444444444
007760 - 4 8 8 12 12 16 16 20 20 24
0095534 11111111111
kg 107 144 195 211 282 297 326 341 412 428 456
6073/24
0079633
0077268
40095534 02.2006
+
1
6071/27
max.
1.
2.
3.
4.
6073/22 6071/24
6071/28
A
4.
H1max.
9,40m H2max.
13,40m
6073/24
Typ 6373/03 6373/04 6373/05 637306 6373/07 6373/08 6373/09 6373/10 6373/11 6373/12 6373/13
H(m) 3,4 4,4 5,4 6,4 7,4 8,4 9,4 10,4 11,4 12,4 13,4
(m) 2,4 3,4 4,4 5,4 6,4 7,4 8,4 9,4 10,4 11,4 12,4
h(m) 1,4 2,4 3,4 4,4 5,4 6,4 7,4 8,4 9,4 10,4 11,4
7
6
774b
65b5a
7 7 4b 4b 4a
6 5b5a5a5b
7 7 4b 4b 4a 4a 4b
6 5b5a5a5b5b5a
7 7 4b 4b 4a 4a 4b 4b 4a
6 5b5a5a5b5b5a5a5b
4b 4b 4a 4a 4b 4b 4a 4a 4b
1 2 3a 3a 3b 3b 3a 3a 3b 3b 3a
2
6071/27
6073/22
6071/28
A
6079/23
6371/44
5
02.2006 0095534
6079/23
6071/28
C
5a
B
B
C
3a
D
6371/44
6071/28
6071/27
6073/22
6073/22
6071/27
7
007760
6071/28
6373/42
6073/24
6472/50
4a
007760
6
6371/36
6071/27
0,5m
1,0 m
6071/28
6071/28
6073/23
b
a
b
a
c
c
A
max. 500 mm
Stopp
D
1
2
60095534 02.2006
5b
3b
4b
CC
A6071/28
6071/27
6371/44
6073/22
6371/36
007760
007760
6071/27
6073/22
b
a
a
b
6071/28
A
max. 500 mm
Stopp
7
02.2006 0095534
6071/41
Nr. kg 6373/03 6373/04 6373/05 6373/06 6373/07 6373/08 6373/09 6373/10 6373/11 6373/12 6373/13
0050879 10,0 - - - 2 2-4--2-
0050985 15,0 -----2-4446
1,5 kN
0050879
0050985
4m
ca. 3,10m
ca.4,32m
22,5°
ca. 4,74m
ca. 4,32m
22,5°
4m
6071/41
A
B
C
Nr. kg 6373/03 6373/04 6373/05 6373/06 6373/07 6373/08 6373/09 6373/10 6373/11 6373/12 6373/13
0050879 10,0 -----2-
0050985 15,0 ------4
6371/36 5,7 - 4 -----
Nr. kg 6373/03 6373/04 6373/05 6373/06 6373/07 6373/08 6373/09 6373/10 6373/11 6373/12 6373/13
0050879 10,0 - 242444
0050985 15,0 - 2 4 8 12 16 -
6071/41 4,5 ------2
6371/36 5,7 - 2 -----
80095534 02.2006
D

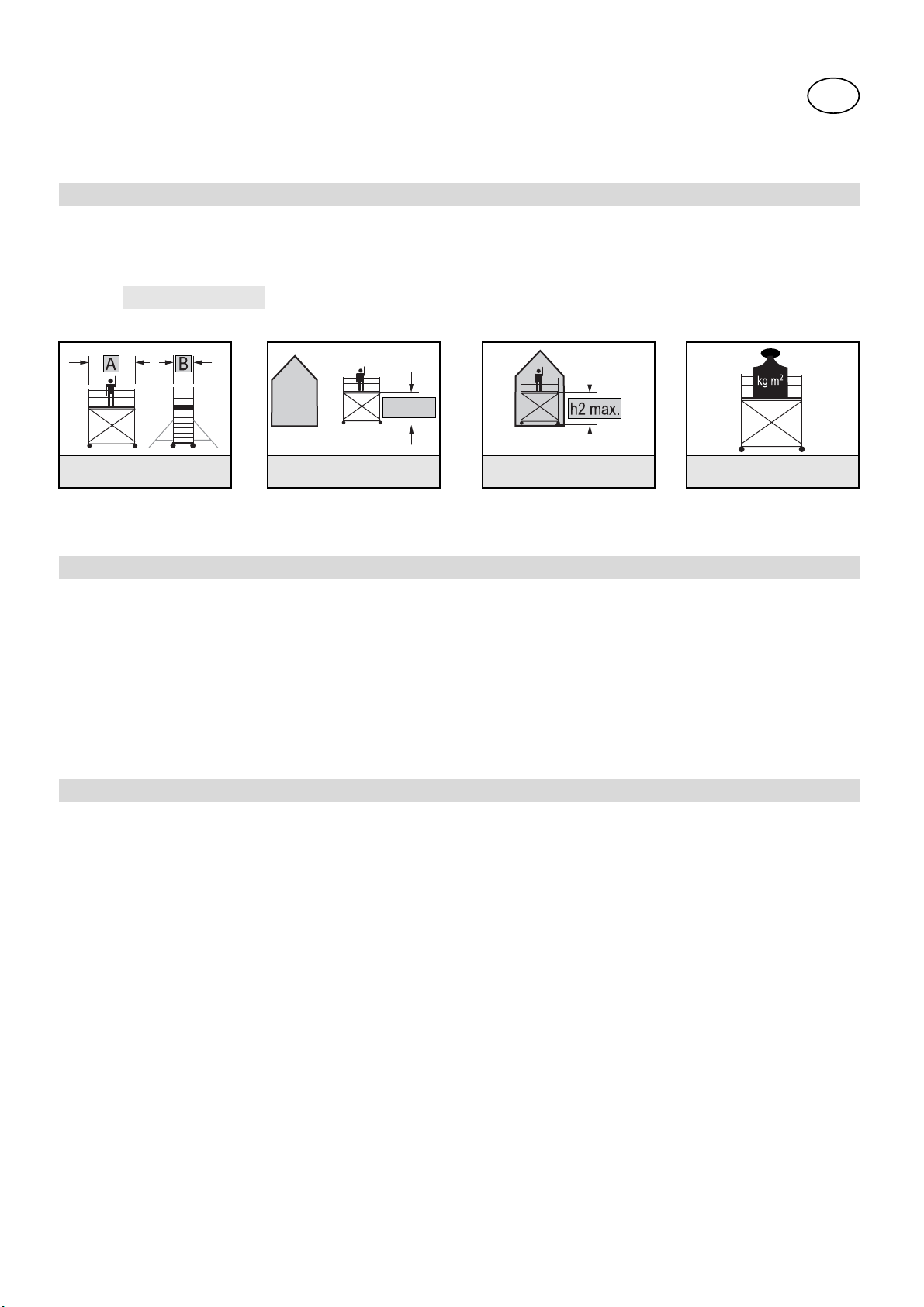

Die folgenden Daten sind für die Bezeichnung aller fahrbaren Ar-
beitsbühnen aus vorgefertigten Bauteilen erforderlich:
Beispiel: HD 1004 - 3 - 7,6 / 11,6

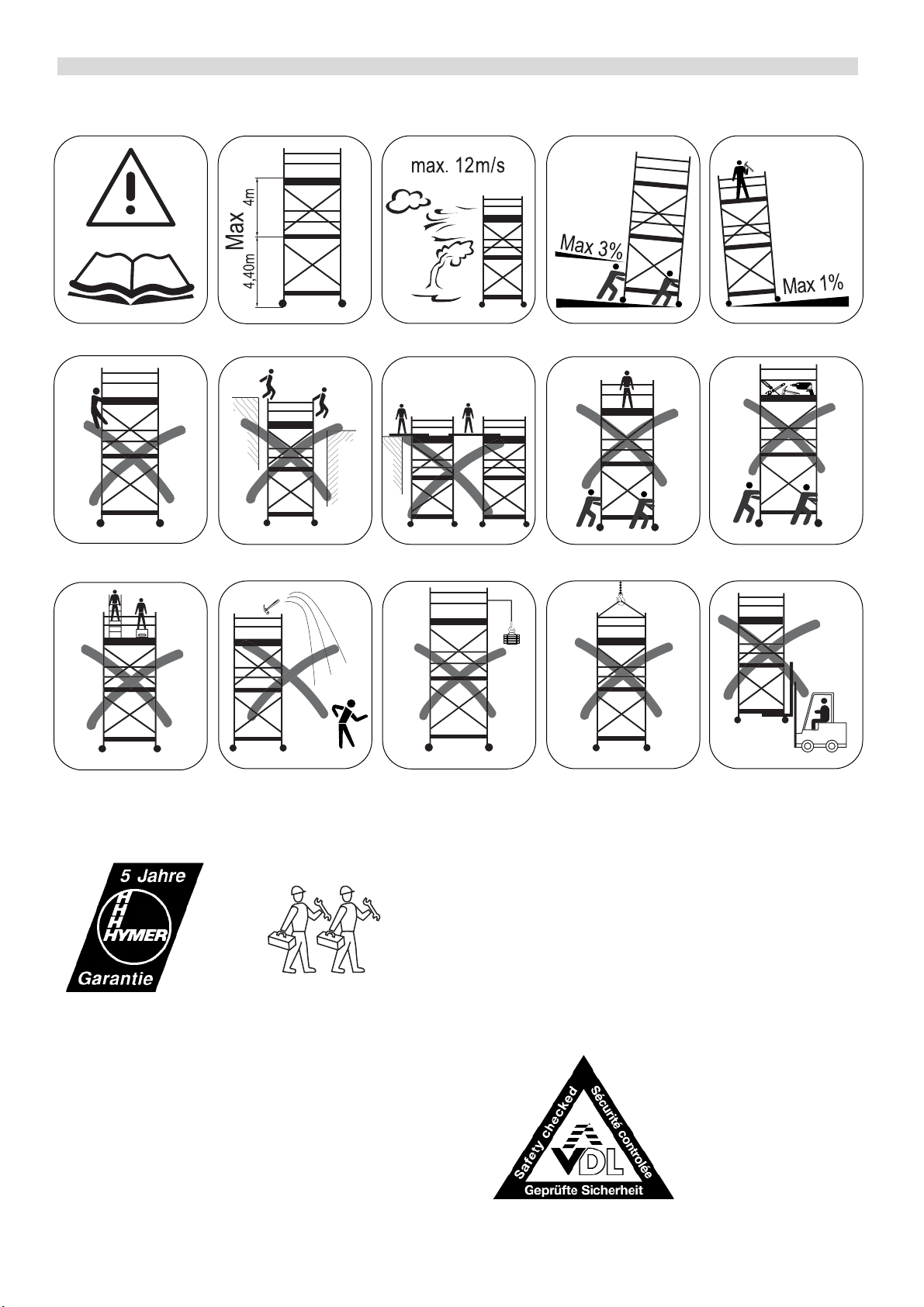

Sicherheitstechnische Hinweise
1. Erklärung
Arbeitsbühne nach HD 1004; Gerüstgruppe 3; höchstzulässige Höhe
der Arbeitsbühne außerhalb von Gebäuden 7,6m; höchstzulässige
Höhe derArbeitsbühne innerhalb von Gebäuden 11,6m.
2.Allgemeine Informationen
Bei Verwendung im Freien oder in offenen Gebäuden, bei Windge-
schwindigkeiten über 12m/s (Windstärke 6 nach Beaufort-Skala;
spürbarer Hemmung beim Gehen), aufkommendem Sturm oder
Schichtschluss ist folgendes zu beachten:
FahrbareArbeitsbühnen abbauen, in einen windgeschützten Bereich
verfahrenoderdurchanderegeeigneteMaßnahmengegenUmkippen
und Wegrollen zusätzlich sichern.
DieFahrbareArbeitsbühneistdurchdieAusgleichsspindeln(fallsvor-
handen) lotrechtzustellen.Die maximaleAbweichungvon derSenk-
rechten darf nicht mehr als 1% betragen.
DieAufbau-undGebrauchsanweisungdes HerstellersderFahrbaren
Arbeitsbühne ist einzuhalten und in angegebener Reihenfolge durch-
zuführen.
Nach Beschluss der Berufsgenossenschaft sind Verstrebungsrohre
bei 0,5m über den Zwischenbühnen erforderlich, und somit in der
Stückliste undAufbaudarstellung bereits enthalten.
3.Auf- undAbbau
ACHTUNG: Nur Personen, die mit dieserAufbau- und Gebrauch-
sanweisungvertrautsind,dürfendieFahrbareArbeitsbühneauf-
bauen und benutzen.
Für denAuf- undAbbau werden mindestens 2 Personen benötigt.
Es ist zu überprüfen, ob alle Teile, Hilfswerkzeuge und Sicherheits-
vorrichtungen für die Errichtung der FahrbarenArbeitsbühne auf der
Baustelle zur Verfügung stehen.
Vor der Errichtung müssen folgende Punkte geprüft werden:
- FahrbareArbeitsbühnen dürfennuraufebenem, tragfähigemUnter-
grund aufgestellt, verfahren und verwendet werden; ggf. sind last-
verteilende Unterlagen zu benutzen.
-Auf evtl. störende Hindernisse ist zu achten.
- Die Windgeschwindigkeit darf nicht mehr als 12m/s betragen.
ACHTUNG: Beschädigte oder fehlerhafte Bauteile dürfen nicht
verwendet werden. Es dürfen nur Originalbauteile nach Herstel-
lerangaben verwendet werden.
Für denAuf- undAbbau der FahrbarenArbeitsbühne sind im vertika-
lenAbstand von 2,00m Montagebeläge (Bühne mit Durchstiegsklap-
pe oder Gerüstbohle der Abmessung 3000x280x50mm) als Stand-
platz für das Montagepersonal auszulegen. Bei Verwendung im
Freien sowie bei einseitigem Aufbau sind entsprechend der Aufbau-
und Gebrauchsanweisung weitere Bauteile und/oder Ballaste anzu-
bringen.
Vor Benutzung der FahrbarenArbeitsbühne ist der vorschriftsmäßige
und einwandfreieAufbau zu überprüfen.
Für den Aufbau der Fahrbaren Arbeitsbühne ist nach bildlicher Dar-
stellung derAufbau- und Gebrauchsanweisung vorzugehen.
Für denAbbau in umgekehrter Reihenfolge.
Bühnenlänge x Rahmenbreite Höchstzulässige Höhe der
Arbeitsbühne außerhalb von
Gebäuden
Höchstzulässige Höhe der
Arbeitsbühne innerhalb von
Gebäuden
Zulässige Belastung pro m2
AxB h1 max.
h1 max.
h2 max. Max.
9
02.2006 0095534
Die Standbreite derArbeitsbühne ist so festgelegt, dass in geschlos-
senen Räumen bei mittigemAufbau kein Ballast erforderlich ist.
Hinweis: Wenn festgelegt, sind Verbreiterungstraversen oder
Ausleger und Ballast anzubringen.
Bei Windgeschwindigkeiten von mehr als 12m/s ist die Standsicher-
heit nicht mehr garantiert. Zusätzliche Windlasten müssen berü-
cksichtigtwerden(TunneleffektvonDurchgangsgebäuden,unverklei-
deten Gebäude und Gebäudeecken). Dann muss die Fahrbahre
Arbeitsbühne abgebaut oder in einen windgeschützten Bereich ge-
fahren werden.
4. Standsicherheit
- Vor Benutzung den richtigen und vollständigen Aufbau sowie die
Wirksamkeit der Sicherungen überprüfen.
- Bremsen der Fahrrollen sind festzustellen (rote Hebelseite unten).
- Fahrbare Arbeitsbühne möglichst in Längsrichtung oder über Eck
(Schritttempo) verfahren.
- JeglichenAufprall auf Hindernisse vermeiden.
- Einseitig aufgebauteArbeitsbühne im Freien nur bei Windstille ver-
fahren.
- Fahrbare Arbeitsbühne nur verwenden, wenn die genutzten Belag-
flächen allseitig mit Seitenschutz nach Herstellerangabe versehen
sind.
- Fahrbare Arbeitsbühnen weder untereinander noch mit anderen
baulichenAnlagen verbinden.
- Durchstiegsklappen müssen außer beim Durchsteigen immer ge-
schlossen sein.
- Es wird gewarnt vor horizontalen und vertikalen Lasten, welche ein
Umkippen der FahrbarenArbeitsbühne bewirken können wie z. B.:
- horizontale Lasten (durch Arbeiten auf angrenzenden
Konstruktionen, ...)
- zusätzliche Windlasten (Tunneleffekt von Durchgangsge-
bäuden, unverkleideten Gebäuden und Gebäudeecken)
- Werkzeuge oder Materialien von unten nach oben weiterreichen.
Belagebene nicht überlasten.
- Die Wirksamkeit des Auslegers (falls vorhanden) vor jeder Benut-
zung kontrollieren.
- Verbreiterungstraverse (fallsvorhanden) richtiganmontieren undsi-
chern.
- Für den Gebrauch der FahrbarenArbeitsbühne die nationalen oder
örtlichen Regelungen beachten.
5. Sicherheitsbestimmungen
- Einzelteile der Fahrbaren Arbeitsbühne während dem Auf- undAb-
bauund demTransportmitSorgfaltbehandeln, damitBeschädigun-
gen vermieden werden.
- Sorgfältige Lagerung der Gerüstbauteile um Beschädigung auszu-
schliessen.
- Gerüstbauteile vor Witterungseinflüssen geschützt lagern.
-Alle beweglichen Teile auf einwandfreie Funktion und Verschmut-
zung überprüfen.
-Alle Gerüstbauteile auf evtl. Beschädigung hin überprüfen.
- BeschädigteGerüstbauteiledurchunbeschädigteBauteileersetzen.
© Hymer-Leichtmetallbau
DerInhalt dieserAufbau-und Gebrauchsanweisung darfohne
vorherige schriftliche Genehmigung durch die Fa. Hymer in
keiner Form, weder ganz, noch teilweise vervielfältigt, weiter-
gegeben, verbreitet oder gespeichert werden.
(Irrtum und technische Änderungen vorbehalten)
6. Pflege, Instandhaltung und Prüfung
Ausleger im Einsatz:
Handrad in der unteren
Stellung festschrauben.
Ausleger zum Verfahren:
Handrad in der oberen
Stellung festschrauben.
10 0095534 02.2006
GB
Safety Instructions
The following data gives information on all mobile aluminium towers
and are compulsory.
Example: HD 1004 - 3 - 7,6 / 11,6
1. Notice
Aluminium tower according HD 1004; Class 3; maximum height
outdoors 7,6m; maximum height indoors 11,6m.
2. General information
When in use outside or in open structures, at windspeeds of 12m/s
and more (windforce 6 on the Beaufort scale, noticable hinder when
walking), oncoming gales or at the end of each working day or shift
change, attention has to be paid to the following:
Dismantle aluminium tower, or move into a windsheltered area, or
secure it adequatly against tipping over or rolling away.
Thealuminiumtowercanbelevelledoutbythespindles(ifattached).
The maximum deviation of the upright position may not be more than
1%level.Themanufacturers instructions for thealuminium tower has
to be followed and should take place in given order.
Safety Legislation: Horizontal brace at 0,5m above each platform is
obligatory and therefore mentioned in the parts-list and the
instructions.
3. Erection and dismantling
ATTENTION: only persons familiar with these instructions are
allowed to erect, dismantle and use the aluminium tower.
For erecting and dismantling at least 2 persons are needed.
Beforeerectingthealuminium tower,ensure yourself if all parts,tools
and safety equipment are directly available on location.
Check following points before erecting:
-Aluminium towers shall only be used and only be moved manually
onfirm,levelledsurfacewhichisfreefromobstacles;distributeloads
evenly, when necessary with planks or equivalent equipment.
- Windspeeds may not exceed 12m/s.
ATTENTION: Damaged or faulty parts may not be used. Only use
original parts from the manufacturer.
When erecting and dismantling the aluminium tower, platforms at
every 2 meter (trapdoor decks or scaffolding planks, dim.
3000x280x50mm) are to be used. When used outside or against a
wall, additional parts and/or ballast has to be used according to the
manufacturers instructions.
Before use, check that the tower has been erected correctly and
completely.
To erect the aluminium tower follow the pictures in the instructions.
Dismantling should take place in reverse order.
Platformlength x framewidth Max. platformheight outdoors Max. platformheight indoors Max. load kg/sq. m
AxB h1 max.
h1 max.
h2 max. Max.
Indice
Lingue:
Altri manuali hymer Attrezzature per l'edilizia
