IFM Efector 150 KNM Manuale utente
Bedienungsanleitung
Operating instructions
Notice pour utilisateurs
Kapazitiver
Niveauschalter
Capacitive level switch
Détecteur de niveau
capacitif
KNM
Sachnr. 704275/00 09/2007
2
Inhalt Seite
Bestimmungsgemäße Verwendung ------------------------------------ 2
Montage ---------------------------------------------------------------------- 3
Elektrischer Anschluss ------------------------------------------------------ 3
Bedienung -------------------------------------------------------------------- 3
Programmieren ------------------------------------------------------------------ 3
Inbetriebnahme/Betrieb ---------------------------------------------------- 7
Bestimmungsgemäße Verwendung
• Kapazitiver Niveauschalter zur Überwachung von Füllständen
trockender Schüttgüter und Flüssigkeiten, vorzugsweise von Kunst-
stoffgranulaten.
• Automatischer Abgleich auf das zu erfassende Medium durch Pro-
grammiertaste.
• Die aktive Fläche ist für Temperaturen bis 110°C ausgelegt und kann
in direktem Kontakt mit dem Schauglas montiert werden (ohne
Luftspalt).
Programmiertaste
LEDs rot, gelb, grün Aktive Fläche
Gewindehülse
Montage
Montieren Sie den Niveauschalter wie abgebildet:
Elektrischer Anschluss
Schalten Sie die Anlage span-
nungsfrei. Schließen Sie das
Gerät an (siehe Typenschild).
Bedienung
Gleichen Sie den Sensor ab.
Drücken Sie dazu die Program-
miertaste mit einem stumpfen
Gegenstand.
Programmieren
Übersicht über die Modi und ihre Grundfunktionen:
• Betriebsmodus: Normaler Arbeitsbetrieb. In diesem Modus sind alle
normalen Sensorfunktionen aktiv.
• Abgleichmodus: Einstellung der Schaltschwelle durch Leer- und Voll-
abgleich.
• Sperrmodus : Verriegeln und Entriegeln des Gerätes zur Vermeidung
von Manipulationen möglich.
3
2
3
L1
N
Nicht medienberührend
(nur für nichtmetallische Behälter) Medienberührend
Leerabgleich
Das Gerät muß nach dem Einbau in den leeren Behälter abgeglichen
werden (Leerabgleich). Als „leer“ kann der Behälter dann betrachtet
werden, wenn das zu erfassende Füllgut mindestens 20 mm von der
aktiven Zone entfernt ist. Erfasst der Sensor nach dem Abgleich ein
Füllgut, ändert sich sein Schaltzustand.
Hinweis:
Der Sensor ist allein mit Leerabgleich funktionsfähig. Es wird jedoch
empfohlen, nach dem Leerabgleich auch einen „Vollabgleich“ mit voll
bedeckter aktiver Zone durchzuführen. Aus der Kombination Leerab-
gleich / Vollabgleich ermittelt der interne Mikroprozessor die optimale
Lage der Schaltschwellen zwischen beiden Zuständen. Bei Anwendung
beider Abgleichkriterien (Leer- und Vollabgleich), erhält man die maxi-
male Betriebssicherheit für die Applikation. Beim Leerabgleich gene-
riert der interne Mikroprozessor 2 Werte.
Der erste Wert entspricht dem im Leerzustand gemessenen Sensorsig-
nal. Der zweite Wert ist ein angenommener Messwert für den Vollzu-
stand. Dieser wird aus dem gerade gemessenen Leerzustand und
einem werksseitig vordefinierten Signalabstand berechnet. Dieser
zweite Wert wird beim Vollabgleich durch einen tatsächlichen Mess-
wert ersetzt.
4

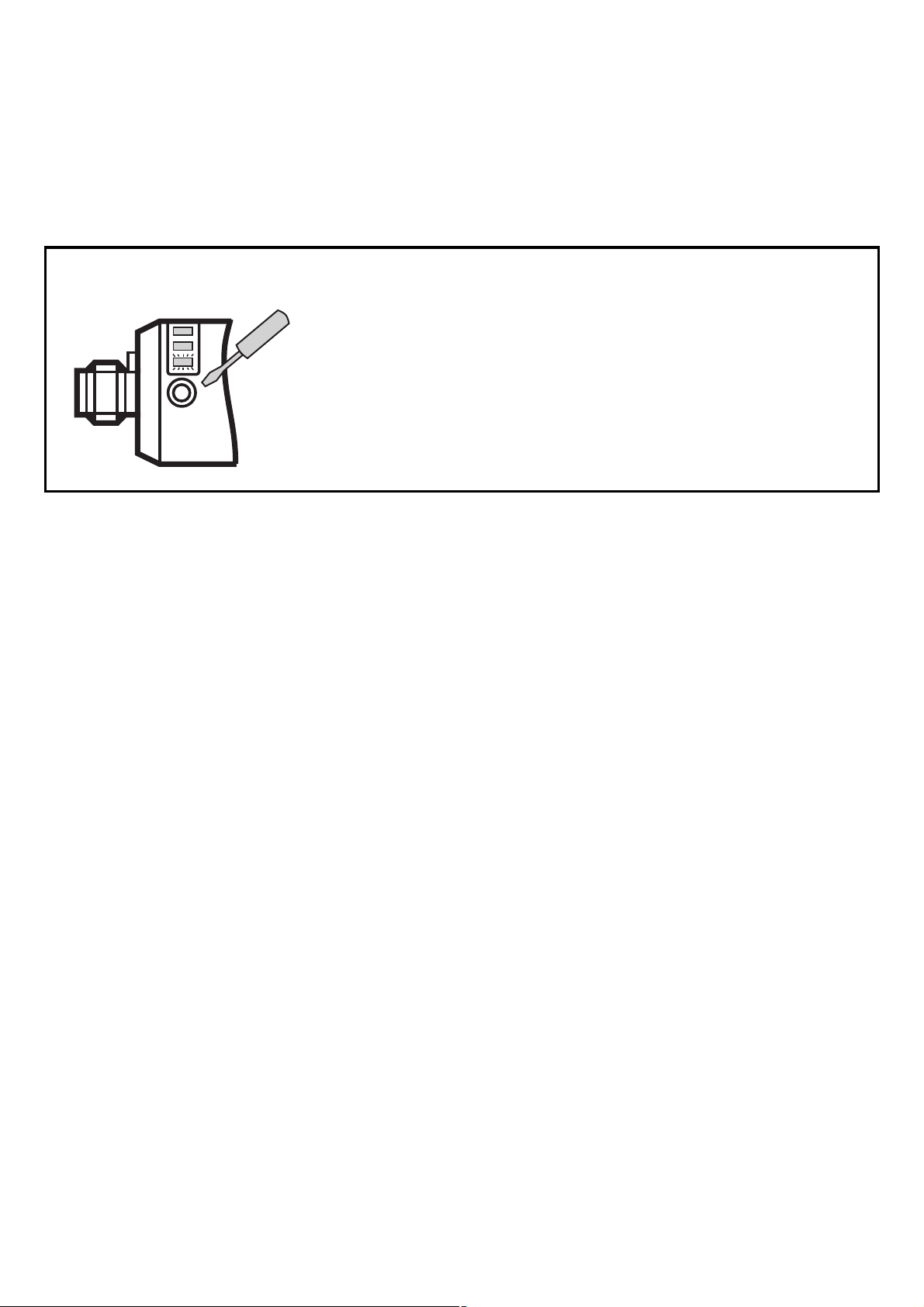

Drücken Sie die Programmiertaste, bis die
grüne LED blinkt (mindestens 1 s, aber nicht län-
ger als 5 s; Gerät ist im Abgleichmodus).
Nach dem Abgleichvorgang sind bei Gerätevari-
ante Schließer alle LED aus. Bei Gerätevariante
Öffner leuchtet die gelbe LED.
1 ... 5 s
Vollabgleich
Nach dem Leerabgleich soll, wenn möglich, der Vollzustand hergestellt
werden, so dass das Gerät schaltet.
Der Vollabgleich kann beliebig oft wiederholt werden. Der gespeicher-
te Wert für den Leerzustand wird durch den Vollabgleich nicht über-
schrieben. Nach einem erneuten Leerabgleich werden beide Werte
wieder automatisch gesetzt; die zuletzt definierten Werte werden
überschrieben.
Führen Sie deshalb immer zuerst den Leerabgleich durch, danach
bei Bedarf den Vollabgleich!
Verriegeln
Die gespeicherten Abgleichwerte können gegen unberechtigtes Pro-
grammieren wie folgt gesichert werden (Ausgangszustand: entriegelt):
Beim Loslassen der Programmiertaste wird das Gerät verriegelt und alle
Programmierfunktionen sind gesperrt. Das Gerät springt zurück in den
Betriebsmodus.
5

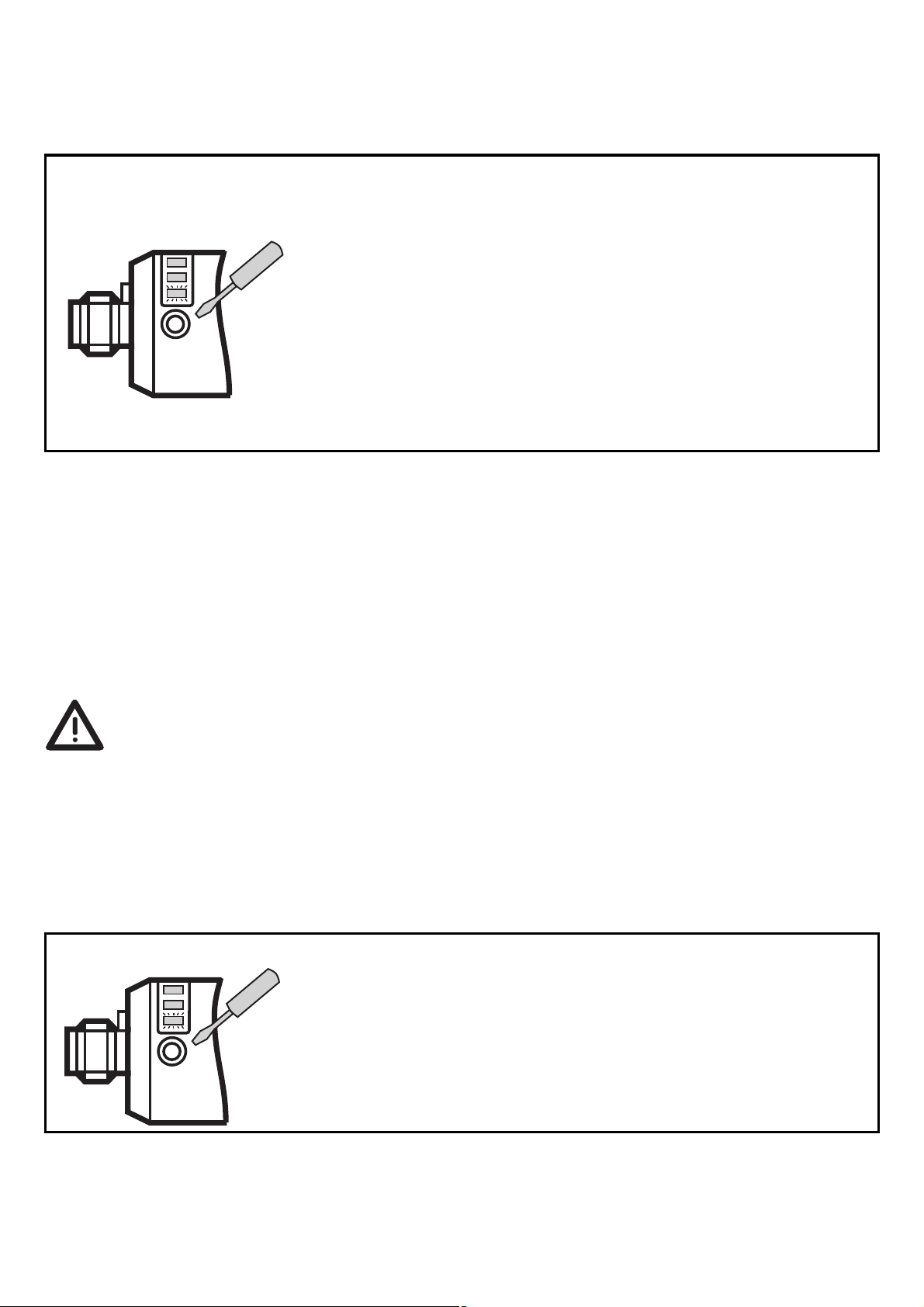

Drücken Sie die Programmiertaste, bis die
grüne LED schnell blinkt
(= Gerät ist im Abgleichmodus).
Die LED blinkt zunächst langsam (ca. 1 Hz), nach
5 s blinkt sie doppelt so schnell (ca. 2 Hz).
Nach dem Abgleichvorgang leuchtet - bei Gerä-
tevariante Schließer - nur noch die gelbe LED. Bei
Gerätevariante Öffner sind alle LEDs aus.
5 ... 10
Drücken Sie die Programmiertaste mind. 10 s.
Die grüne LED blinkt zunächst langsam (ca.
1 Hz), dann nach 5 s schneller (ca. 2 Hz),
nach 10 s verlischt sie; das Gerät ist verriegelt.
min. 10 s
Wird dieser Vorgang aus dem verriegelten Zustand heraus gestartet, so
zeigt die grüne LED 10 s lang keine Reaktion. Nach 10 s ist das Gerät
entriegelt (siehe "Entriegeln").
Entriegeln
Beim Loslassen der Programmiertaste wird das Gerät entriegelt und
alle Programmierfunktionen sind wieder frei gegeben.
Fehlermeldungen
Ist der Leer- oder Vollabgleich nicht möglich, blinkt die rote LED nach
dem Abgleichversuch schnell mit ca. 8 Hz (Abgleichfehler).
Zum Löschen dieser Fehlermeldung betätigen Sie 1x die Programmier-
taste oder schalten Sie die Betriebspannung aus und wieder ein. Die
bisher erfolgreich eingelesenen Messwerte bleiben dabei unverändert
gespeichert.
Mögliche Gründe für eine Fehlermeldung:
• Der Signalunterschied zwischen Leer- und Vollzustand ist zu gering
(z. B. Leer- und Vollabgleich ohne entsprechende Füllstandsände-
rung)
• Die Signaländerung zwischen Leer- und Vollzustand erfolgt in die
falsche Richtung (z.B. Leerabgleich im Vollzustand und darauf Voll-
abgleich im Leerzustand)
• Leerabgleich außerhalb des Arbeitsbereiches (z.B. Leerabgleich auf
Direktkontakt mit einem elektrisch geerdeten Medium, etwa wenn
die aktive Zone ins Wasser getaucht ist)
Abhilfe: Vermeiden Sie die genannten Fehler und wiederholen Sie zur
Fehlerbehebung den Abgleich.
6
Drücken Sie die Programmiertaste mind. 10
s.
Nach ca. 10 s blinkt die grüne LED 2x kurz auf.
Das Gerät ist wieder entriegelt und die LEDs
zeigen den aktuellen Betriebszustand an.
min. 10 s
Weitere Fehlerarten:
• Elektronischer Fehler oder Beschädigung des Gerätes im Sensorbe-
reich
• Interner Fehler (kann nur durch Aus- und wieder Einschalten der
Betriebsspannung gelöscht werden, Hardware-Reset)
Inbetriebnahme/Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Bringen Sie dazu den Sen-
sor durch geeignete Maßnahmen zum Ansprechen.
Anzeige durch LEDs:
Die rote LED wird während des Wechselns zwischen „Medium nicht
vorhanden“ und „Medium vorhanden“ kurz aktiv (blinkt mit 1 Hz),
wenn das Medium die Schaltschwelle unmittelbar erreicht hat. Dies
kann insbesondere bei sehr langsamen Füllstandsänderungen auftre-
ten und stellt keine Fehlermeldung im Sinne einer Gerätestörung dar.
Der Betrieb des Niveauschalters ist wartungsfrei. Beachten Sie für eine
einwandfreie Funktion:
• Die aktive Fläche und ggf. ein Freiraum sollten von Ablagerungen
und Fremdkörpern freigehalten werden, insbesondere bei Montage
mit aktiver Fläche nach oben.
Technische Daten
Technische Daten und weitere Informationen unter
www.ifm.com --> Select your country --> Datenblattsuche
7
• Blinkt langsam (1 Hz): Abgleichmodus Leerabgleich
• Blinkt schnell (2 Hz): Abgleichmodus Vollabgleich
• AUS: Gerät im Betriebsmodus
LED grün
• AUS: Schaltausgang gesperrt
• EIN: Schaltausgang leitend
LED gelb
• Blinkt schnell (8 Hz): Abgleichfehler, interner
Fehler
• Blinkt langsam (1 Hz): Schaltschwelle unmittelbar erreicht
LED rot
Contents Page
Function and features ------------------------------------------------------ 8
Mounting -------------------------------------------------------------------- 9
Electrical connection -------------------------------------------------------- 9
Operation -------------------------------------------------------------------- 9
Programming -------------------------------------------------------------------- 9
Set-up/Operation ---------------------------------------------------------- 13
Function and features
• Capacitive level switch for monitoring levels of liquids and dry bulk
material, preferably plastic granulates.
• Automatic adjustment to the medium to be detected by means of
programming pushbutton.
• The sensing face is rated for temperatures up to 110 °C and can be
mounted in direct contact with the sight glass (without air gap).
8
programming pushbutton
LEDs red, yellow, green sensing face
threaded sleeve
Mounting
Mount the level switch as shown:
Electrical connection
Disconnect the installation from
power. Connect the unit (see
type label).
Operation
Adjust the sensor. To do so, press
the programming pushbutton with
a blunt object.
Programming
Overview of the modes and their basic functions:
• Operating mode: Normal operating mode. In this mode all normal
sensor functions are active.
• Adjustment mode: Setting of the switching threshold by empty and
full adjustment.
• Locking mode: Locking and unlocking of the unit possible to avoid
tampering.
9
2
3
L1
N
Not in contact with the medium
(only for non-metallic tanks)
In contact with the medium
Empty adjustment
The unit must be adjusted after installation in the empty tank (empty
adjustment). The tank can be considered to be "empty" when the
medium to be detected is min. 20 mm away from the active zone. If
the sensor detects a medium after adjustment, its switching status
changes.
Note:
The sensor is operational just with empty adjustment. However, it is
recommended to carry out a "full adjustment" with the active zone
being completely covered after empty adjustment. On the basis of the
values for the empty state/full state the internal microprocessor deter-
mines the optimum position of the switching thresholds between the
two states. Using both adjustment criteria (empty and full adjustment)
results in the maximum operational reliability for the application. For
empty adjustment the internal microprocessor generates 2 values.
The first value corresponds to the sensor signal measured in the empty
state. The second value is an assumed measured value for the full
state. It is calculated from the just measured empty state and a facto-
ry signal preset. For full adjustment this second value is replaced by a
real measured value.
10
Press the programming pushbutton until the
green LED flashes (for min.1 s and max. 5 s; unit
is in the adjustment mode).
For the normally open version all LEDs are off
after adjustment. For the normally closed version
the yellow LED lights.
1 ... 5 s
