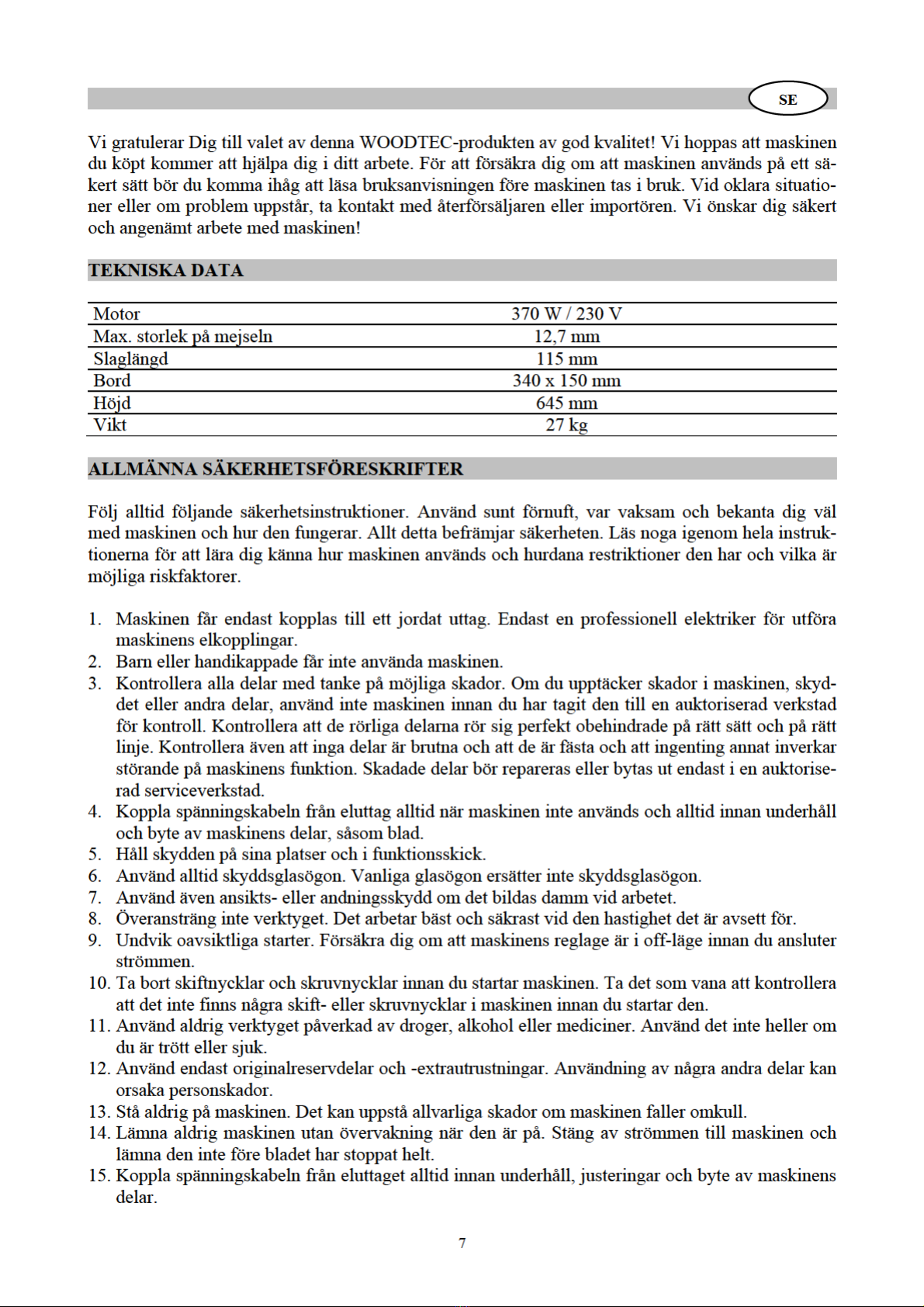

SPECIELLA SÄKERHETSFÖRESKIRFTER
1. Koppla maskinens stickpropp i ett eluttag med normalspänning (240V~50Hz) enligt informatio-
nen i typskylten.
2. Smörj styraxel (16), mejselns bussning (38) och tandad axel (15) noggrant innan du börjar arbe-
ta.
3. Tryck inte spaken för hårt under bearbetningen, eftersom detta kan skada motorn och skärbla-
det.
4. Om trästycket är för långt, stödja det med extrastöd. Så undviker du olyckshändelser och skador
på maskinen.
5. Skärp mejslar och borrkronor i god tid för att hålla dem vassa.
6. När du slutar arbetet, stäng av motorn och dra ut stickproppen ur eluttaget. Ta bort mejseln eller
borrkronan.
MONTERING
1. Öppna förpackningen och ta ut maskinens ram och alla andra delar.
2. Montera ramen till stödet med 2xM10 bultar, muttrar och brickor.
3. Ställ spaken (24) i hålet på kugghjulets axel (20) och dra åt med skruven (19).
4. Ta motorn (29) från förpackningen. Montera chucken (34) på motorns spindel.
5. Stryk smörjmedlet bort från stativet (3), tandade axel (15), styraxel (16) och maskinens andra
delar med tyget som är fuktat med bensin eller fotogen.
6. Montera motorn (29) med chuck på motorenheten (23) och dra åt med M6x15-skruvar.
7. Fäst träunderlägget (6) på stativet (3) med en skruv (7). Fäst stödet (4) på stativet (3) med en
skruv (5).
8. Montera styrstöd (11) och styrplatta (9) till styrfördjupningen på stödet med en låsknapp och en
bricka (10).
9. Fäst klämman (8) på styrstödet (11) med en annan låsknapp (12) och bricka (10).
10. Se till att märkspänningen i maskinens typskylt (35) överensstämmer med värden i den elnät
som ska användas innan du kopplar maskinen till elnätet.
11. Start motorn genom att trycka på brytaren (31). Kontrollera motorns överdel; motorn borde rote-
ra medsols. Om den inte roterar medsols, kontakta din återförsäljare eller importör.
BRUKSANVISNINGAR
Stämning
1. Sätt mejseln i mejselns bussning (38). Vrid på mejseln för att få den antingen i det högra eller
det vänstra spåret och dra åt med en skruv (37).
2. Montera borrkrona. Ta bort skyddet till vänster eller höger styre (39). Montera önskad borrkro-
na i chucken (34) genom hålet på mejseln. Borrkronan bör vara 2-5 mm längre ned än mejsel-
skären. Dra åt borrkronan med en chucknyckel. Se till att borrkronan är tillräckligt fastspänd
och sätt tillbaka skyddet (39). (Bild 1)
3. Justera distanshylsans höjd. Lossa positionens låsknapp (17) och tryck ner spaken (24) så att
motorenheten går ner. När mejselskäret uppnår mejselspårets djup, lyft distanshylsan (18) för att
fästa den på den rörliga motorenheten (23) och dra sedan åt positionens låsknapp (17). Släpp
spaken (24) och motorenheten återgår till sin ursprungliga position. När du borrar genom mej-
selspåret, placera en 10 mm tjock träskiva under arbetsstycket. Detta undviker att träunderlägget
(6) skadas. Anpassa samtidigt höjden på distanshylsan (18) enligt träskivans tjocklek.
4. Justera styrplattan till främre eller bakre position. Sätt arbetsstycket på träunderlägget (6) och
tryck ner spaken (24) för att sänka motorenheten. Flytta på arbetsstycket för att få den i korrekt
position med mejselskäret, lossa sedan låsknappen (12) och tryck styrplattan (9) tätt intill ar-
betsstycket. Dra åt låsknappen (12).
