IMER INTERNATIONAL S.p.A.
TR 225 N
/DSXOVDQWLHUDqGRWDWDGLWUHSXOVDQWL¿J
nero = discesa
bianco = salita
rosso = arresto in caso d’ emergenza.

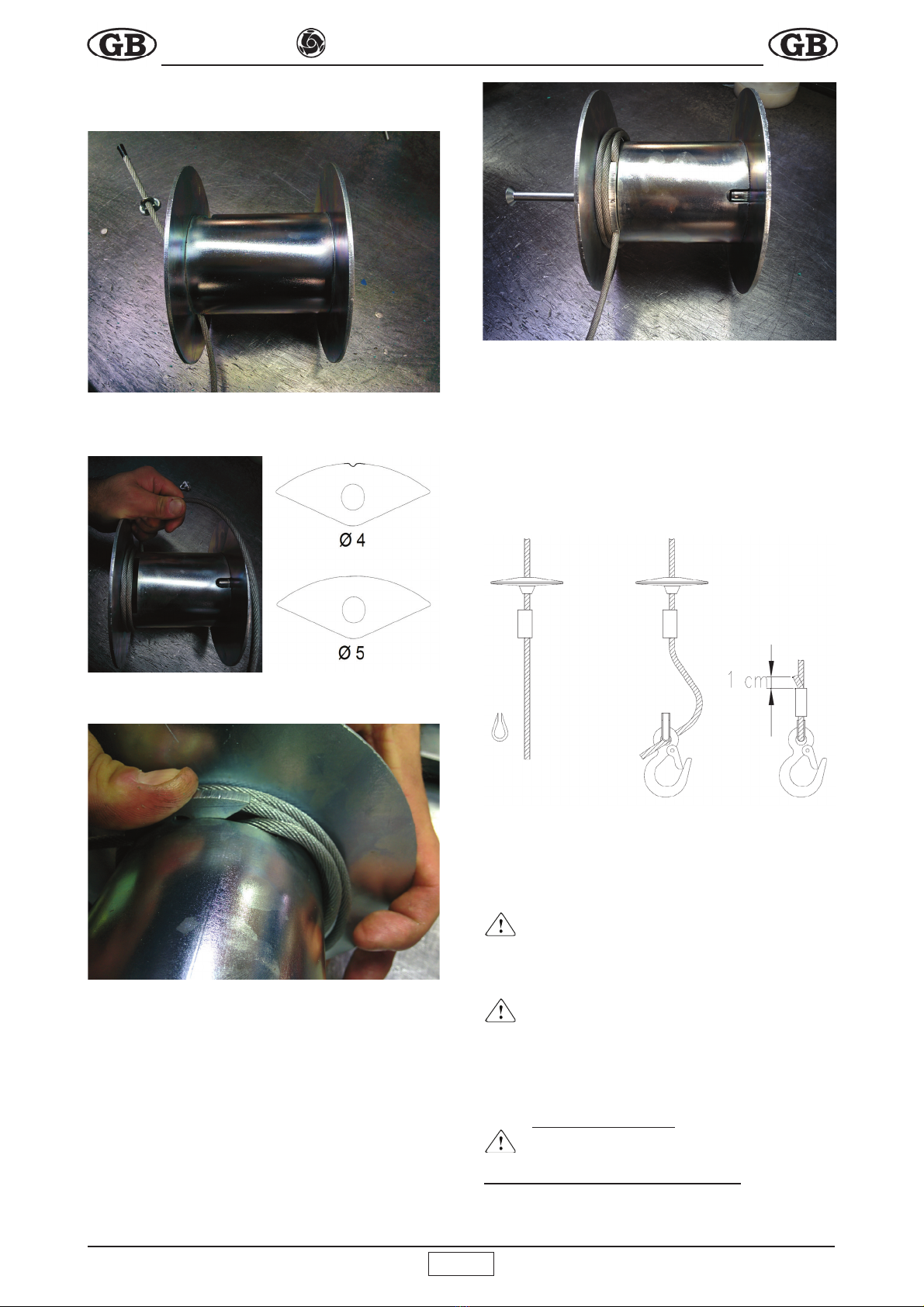

7) Liberare il gancio.
4. ALLACCIAMENTO ALLA RETE ELETTRICA
9HUL¿FDUH FKH OD WHQVLRQH ULVXOWL FRQIRUPH DL GDWL GL WDUJD GHOOD
macchina.
9HUL¿FDUHLQROWUHFKHODWHQVLRQHGLOLQHDVLDFRPSUHVDWUDH
GHOYDORUHQRPLQDOHFRQO¶HOHYDWRUHLQIXQ]LRQHDSLHQRFDULFR
- La linea elettrica di alimentazione deve essere provvista sia di
protezione contro le sovracorrenti, sia di tipo differenziale e che il
conduttore di collegamento a terra abbia una sezione come quella
del conduttore.
Il dimensionamento dei conduttori deve tener conto delle correnti di
funzionamento e della lunghezza della linea per evitare eccessive
cadute di tensione (rif. Tab.1).
Evitare l’impiego di prolunghe avvolte a spire sui tamburi.
- Il conduttore di alimentazione deve essere di tipo adatto per fre-
quenti movimenti e rivestimento resistente all'abrasione (per esempio
H07RN-F).
- Collegare la spina dalla macchina ad una presa CEE con grado di
protezione IP67 avvitando la ghiera di ritegno meccanico.
- L’elevatore è così pronto per la prima manovra di collaudo.
5. ISTRUZIONI DI COLLAUDO
- Attenzione! Questa prova deve essere fatta da persona-
le esperto e competente e devono essere prese le necessarie
precauzioni per la sicurezza del personale.
- Attenzione: il collaudo deve essere eseguito prima dell’u-
tilizzo dell’elevatore.
3ULPDGLLQL]LDUHLOFROODXGRYHUL¿FDUHDFFXUDWDPHQWHFKHWXWWDO¶LQVWDO-
lazione dell’elevatore sia stata eseguita correttamente.
IDUGLVFHQGHUHDYXRWRODIXQHDJHQGRVXOSXOVDQWHGLGLVFHVD¿QR
DOSLDQRGLFDULFRLQIHULRUHYHUL¿FDQGRFKHD¿QHFRUVDVXOWDPEXUR
restino almeno tre spire avvolte.
2) Prova di ciclo a vuoto. Applicando un piccolo carico (20kg),
YHUL¿FDUHLOFRUUHWWRIXQ]LRQDPHQWRGHOODPDFFKLQDHIIHWWXDQGRXQD
corsa completa di salita e discesa.
3URYDUHLSXOVDQWLGLVDOLWDGLVFHVDHGDUUHVWRD]LRQDPHQWR¿QHFRUVD
superiore e corretto avvolgimento del cavo sul tamburo, azionamento
del freno del motore elettrico.
3) Prova di carico. Deve essere eseguita applicando il carico di por-
tata massima prevista dall’ elevatore. Effettuare l’intera corsa di salita
HGLVFHVDSHUYHUL¿FDUHJOLDQFRUDJJLGHOO¶HOHYDWRUHHGHOGLVSRVLWLYR
di frenatura del motore elettrico.
'RSRODSURYDGHYHHVVHUHYHUL¿FDWRVHQHOOHVWUXWWXUHVRQRSUHVHQWL
eventuali cedimenti o assestamenti, ripetendo il controllo dell’ alline-
DPHQWRRUL]]RQWDOHGHOWDPEXURXVDQGRXQDOLYHOODFRPHLQ¿J
4) L’elevatore è provvisto di un dispositivo di sicurezza che arresta la
corsa della macchina nel punto di massima salita (rif. 9) e di completo
svolgimento del cavo (rif. 16) evitando l’inversione di avvolgimento
sul tamburo.
É buona norma evitarne l’intervento arrestando la macchina rilascian-
do il relativo pulsante di comando.
$OWHUPLQHGHOODSURYDGHYHHVVHUHULSRUWDWDODGDWDODYHUL¿FDGHOOD
LQVWDOOD]LRQHHOD¿UPDVXOYHUEDOHGHLFRQWUROOL7DEHGHYHQWXDOL
osservazioni.
- La procedura di collaudo indicata, completa della prova
di ciclo a vuoto 2) e carico 3), dovrà essere effettuata ad ogni
nuova installazione della macchina.
6. RACCOMANDAZIONI D’ USO E DI SICUREZZA
- 1) Non sollevare carichi superiori alla portata dell’ele-
vatore.
- 2) Non permettere che nessuno rimanga sotto un carico
sospeso.
- 3) Non cercare di sollevare carichi collegati al suolo (es.
pali interrati, plinti, ecc.).
- 4) Assicurarsi che il carico sia ben collegato al gancio
dell’elevatore e chiudere sempre la sicura.
- 5) Se il carico per essere agganciato necessita di acces-
VRUL TXHVWL GHYRQR HVVHUH GHO WLSR FHUWL¿FDWR HG RPRORJDWR
(cinghie, funi, braghe, ecc.). Dalla portata max deve essere
sottratta il peso di questi accessori.
- 6) Assicurarsi che non fuoriesca parte del carico durante
le fasi di sollevamento.
3ULPDGLVJDQFLDUHLOFDULFRGHYHHVVHUHYHUL¿FDWRFKH
sia appoggiato stabilmente.
-
8) Non deve essere liberato un carico sospeso in modo da
dar luogo ad un rilascio istantaneo o tagliando l’imbracatura, dando
luogo ad una controreazione elastica all'intera struttura.
-
9) Non avvicinare le mani o parti del corpo al tamburo durante
il funzionamento, perché potrebbero rimanere impigliate nella fune
che si avvolge causando gravi infortuni.
- 10) Non avvicinare le mani o parti del corpo al contrappeso
durante la fase di salita, perchè potrebbero subire uno schiac-
FLDPHQWRFRQODOHYDGL¿QHFRUVD
- 11) Evitare l’uso della macchina in caso di condizioni
ambientali avverse (forte vento o temporali) in quanto il carico
non è guidato.
- 12) La posizione di comando e le condizioni di illumina-
zione devono consentire la perfetta visibilità del carico per tutta
la corsa di lavoro.
-
13) Assicurarsi che tutte le protezioni siano al loro posto.
- 14) Durante l’uso controllare che la fune di acciaio si av-
volga in maniera corretta, spira contro spira, senza allentamenti
o accavallamenti, che sono cause di danni alla fune stessa. Se
ciò avvenisse svolgere la fune e riavvolgere in maniera corretta
mantenendola in tensione.
- 15) Accertarsi che la corsa di lavoro sia sgombra da
ostacoli per tutta l’altezza e prendere le precauzioni necessarie
perchè nessuno possa sporgersi dai piani intermedi.
- 16) Delimitare l’area di carico inferiore perchè nessuno
possa sostarvi durante il sollevamento.
- 17) Tenere i bambini a distanza dall’elevatore.
- 18) Quando l’elevatore non viene utilizzato, non permettete
che persone estranee possono usarlo.
- 19) É vietato l’impiego dell’elevatore per trazioni oblique
(superiore a 5° rispetto alla verticale).
- 20) É vietato ruotare l’elevatore sui perni tirandolo per la
pulsantiera: deve essere ruotato manualmente dal telaio.
- 21) Non lasciare un carico sospeso incustodito. Sollevarlo
o abbassarlo e scaricarlo.
- 22) Durante il sollevamento o abbassamento non permet-
tete che il carico cominci a ruotare: la fune potrebbe rompersi.
- 23) Prima di lasciare l’elevatore incustodito, togliere il
carico, avvolgere completamente la fune sul tamburo e quindi
scollegare la presa d’alimantazione elettrica.
- 24) Quando un carico deve essere sollevato o abbassato,
il comando deve essere tale da minimizzare movimenti pericolosi
sia laterali che verticali.
- 25) Proteggere l'elevatore dalla pioggia.
Ogni qualvolta si riprende il lavoro, dopo un periodo di sosta prolun-
JDWDHVSDXVDQRWWXUQDqQHFHVVDULRYHUL¿FDUHO¶HOHYDWRUHSULPD
di iniziare il lavoro, eseguendo una prova di ciclo a vuoto (secondo
le indicazioni riportate nel punto 2, CAP. 5).
7. VERIFICHE E MANUTENZIONI
- Attenzione. Tutti gli interventi di manutenzione devono
essere eseguiti dopo aver fermato l'elevatore, tolto il carico e
scollegata la presa di alimentazione elettrica.
- Le riparazioni devono essere effettuate da personale competente
o nei Centri Assistenza IMER.
- Per la sostituzione di parti guaste utilizzare esclusivamente ricambi
originali.
