8
Deutsch
1)
Um die Voreinstellung für einen Steuerkanal
zu ändern, mit den Tasten 12/+ und 11/− (2)
oder per zweistelliger Direkteingabe über die
Zifferntasten den Steuerkanal auswählen.
2) Mit der Cursor-Taste
(23) auf den Para-
meter Master Depend springen. Mit
der Taste 12/YES oder 11/NO wählen, ob
der Wert des Kanals vom Master-Regler
abhängig sein soll (Anzeige Y) oder nicht
(Anzeige N).
Eine Abhängigkeit vom Master-Regler ist
sehr sinnvoll für Kanäle zur Steuerung der
Helligkeit, damit die Helligkeit einer Szene
mit Hilfe des Master-Reglers für alle Lampen
gemeinsam gedimmt werden kann. Bei an-
deren Kanälen, wie z.B. für Bewegungssteu-
erung (Pan/Tilt) oder Farbwahl sollte diese
Option ausgeschaltet sein.
3)
Mit der Cursor-Taste
auf den Parameter
Crossfade springen. Mit der Taste 12/YES
oder 11/NO wählen, ob der Kanal über-
blendbar sein soll (d.h. das Steuerpult be-
rechnet während einer Überblendung für
diesen Kanal Werte zwischen dem Wert der
Startszene und der Zielszene und gibt sie
aus) oder nicht (zu Beginn einer Überblen-
dung wird sofort der Zielwert ausgegeben).
Die Überblendbarkeit ist sinnvoll bei Ka-
nälen zur Steuerung der Helligkeit und der
Bewegung (Pan/Tilt). Bei Kanälen zur Farb-
oder Gobo-Wahl kann eine Überblendung
mit Zwischenwerten störend wirken.
4)
Mit der Cursor-Taste
auf den Parameter
Blackout springen. Mit der Taste 12/YES
oder 11/NO wählen, ob der Steuerkanal auf
die Taste BLACKOUT (29) reagieren soll (d.h.
im Blackout-Zustand hat der Steuerkanal
den Wert Null) oder nicht.
Die Blackout-Funktion ist sinnvoll bei
Kanälen zur Steuerung der Helligkeit, der
Blende, ggf. auch der Gobos, wenn darü-
ber ein schnelles Abdunkeln erreicht wird.
Bei Kanälen zur Bewegungssteuerung sollte
die Blackout-Funktion immer ausgeschaltet
werden.
5)
Mit der Cursor-Taste
auf den Parameter
Full/Flash springen. Mit der Taste 12/
YES oder 11/NO wählen, ob der Steuerkanal
auf die Flash-Tasten (12) und die Taste FULL
ON (28) reagieren soll (d.h. beim Drücken
dieser Tasten wird der Steuerkanal auf den
Maximalwert gestellt) oder nicht.
Die Flash-Funktion ist sinnvoll bei Kanä-
len zur Steuerung der Helligkeit, der Blende,
ggf. auch der Gobos. Bei Kanälen zur Bewe-
gungssteuerung und zur Reset-Auslösung
sollte die Flash-Funktion immer ausgeschal-
tet werden.
6) Mit der Taste ESC/SETUP (21) oder
auf
die Eingabe einer neuen Steuerkanalnum-
mer springen. Die Bedienschritte für weitere
Kanäle wiederholen oder zum Verlassen der
Optionseinstellungen die Taste ESC/SETUP
erneut betätigen
(Anzeige: Output Options? Y/N).
Um das Menü zu verlassen, die Taste ESC/
SETUP noch einmal drücken.
4.4.3 Zurücksetzen sämtlicher Adressen-
zuordnungenund Steuerkanaloptionen

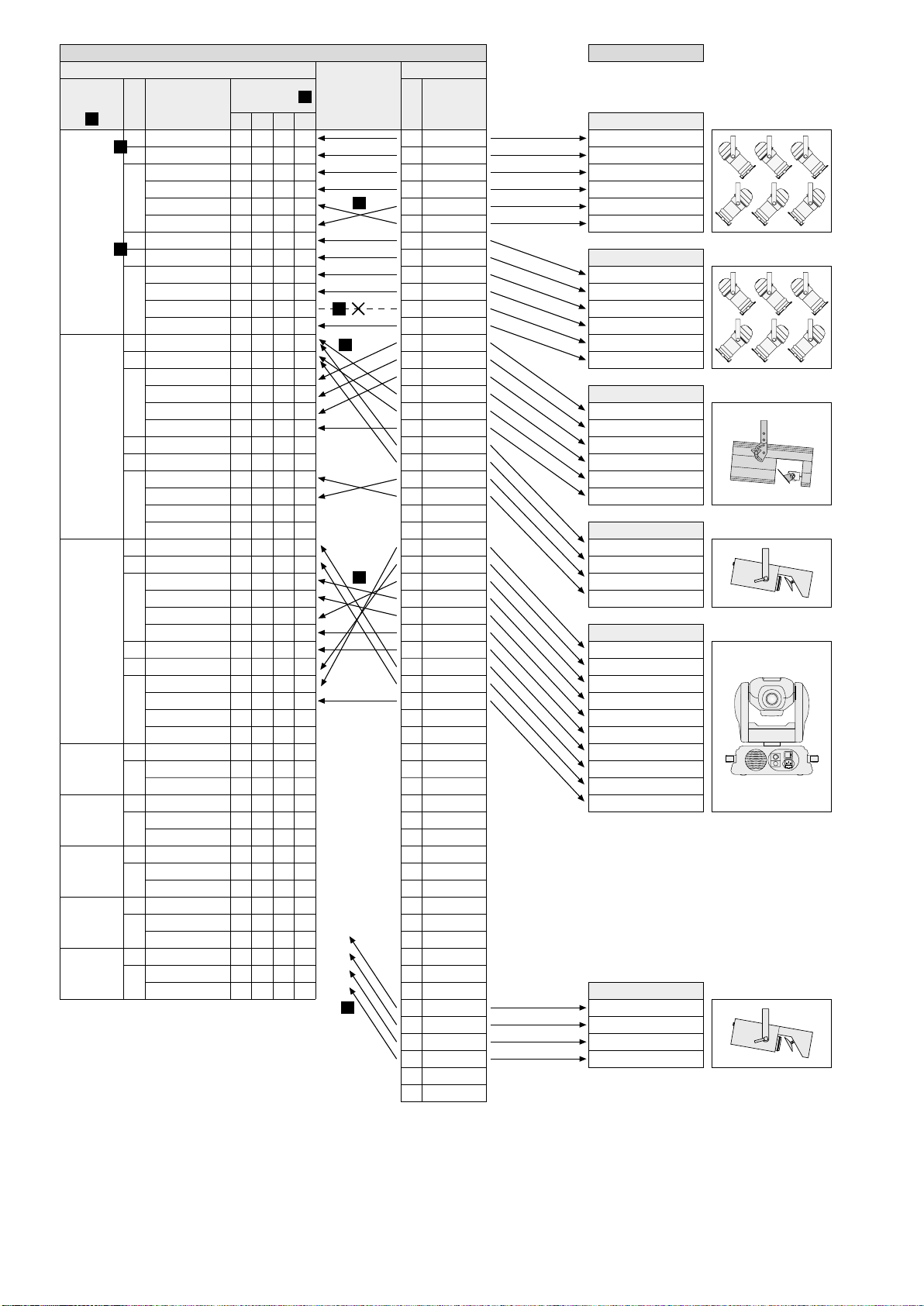

Alle vorgenommenen Adressenzuordnungen
und Steuerkanaloptionen lassen sich bei Be-
darf auf die Voreinstellungen (siehe Abb. 5 und
Kapitel 4.4.2 nach 1. Absatz) zurücksetzen.
1)
Das Konfigurationsmenü mit der Taste ESC/
SETUP (21) aufrufen.
Anzeige: Output Options? Y/N
2) Die Taste 11/NO (2) drücken.
Anzeige: Control Options? Y/N
3) Die Taste 11/NO erneut drücken.
Anzeige: Reset All Opt’s? Y/N
4) Entweder zum Bestätigen die Taste 12/YES
drücken, Anzeige:
Reset All Opt’s? Sure ? ? ? Y/N
oder die Taste 11/NO drücken, wenn keine
Rücksetzung erfolgen soll.
5)
Wird die Frage Reset All Opt’s?
Sure ? ? ? mit der Taste 12/YES bejaht,
erfolgt die Rücksetzung. Das Display zeigt
wieder Output Options? Y/N. Jetzt
können die Steuerkanäle neu konfiguriert
werden (Taste 12/YES drücken) oder das
Menü kann mit der Taste ESC/SETUP ver-
lassen werden.
5 Bedienung im Direkt-Modus
Das Steuerpult mit dem Schalter POWER (8)
einschalten. Das Display zeigt kurz img Stage
Line DMX-1440 und die Nummer der Soft-
ware-Version. Danach erscheint in der ersten
Zeile Bk01 01/01. Nach dem Einschalten
ist immer die 1. Szene aus der Speicherbank
1 aufgerufen. Deshalb sollte für diese Szene
eine geeignete Basisbeleuchtung gespeichert
werden (Kap. 6.1).
5.1 Beleuchtungsszene einstellen
1) Mit den Tasten CONTROL CHANNEL PAGE
(1) die Gruppe wählen, in der die einzustel-
lenden Steuerkanäle liegen:
1 – 12, 13–24, 25– 36, 37 –48
49–60, 61 – 72, 73–84, 85– 96
Sollen in verschiedenen Gruppen lie-
gende Kanäle gleichzeitig auf denselben
Wert eingestellt werden, können auch
mehrere Gruppen gewählt werden. Dazu
die entsprechenden Tasten gleichzeitig drü-
cken. Die LEDs neben den Tasten zeigen die
aktivierten Gruppen an.
2)
Zur Grundeinstellung den Regler MASTER
LEVEL (15) ganz nach oben auf Maximum
schieben. Dann mit den grauen Schiebe-
reglern (14) die gewünschten Einstellungen
vornehmen. Wird ein Regler bewegt, so
zeigt das Display (6) in der unteren Zeile die
Nummer des Steuerkanals, z.B. C15: und
den momentanen Ausgabewert als DMX-
Wert und in Prozent (bezogen auf den
Maximalwert), z.B. 118 = 46 %. Ist bei der
Steuerkanalkonfiguration festgelegt wor-
den, dass dieser Kanal vom Regler MASTER
LEVEL (15) abhängig sein soll und steht der
Regler MASTER LEVEL nicht auf Maximum,
wird zusätzlich noch der resultierende Aus-
gabewert in Prozent angezeigt (z.B.
Ɗ 23 %
).
Wird einer der grauen Schieberegler
erstmalig nach dem Anwählen einer Steuer-
kanalgruppe bewegt, reagiert der Ausgabe-
wert nicht sofort auf die Bewegung des
Reglers. Der vom Display angezeigte Aus-
gabewert muss erst mit dem Regler „ab-
geholt“ werden. Die Einstellung auf einen
neuen Wert wird dann wirksam, wenn der
Regler zuvor auf die Position geschoben
wurde, die dem angezeigten Ausgabewert
entspricht. Sind mehrere Kanalgruppen
gleichzeitig angewählt, muss immer der
Ausgabewert des Kanals mit der niedrigs-
ten Nummer „abgeholt“ werden. Auf diese
Weise treten keine abrupten Sprünge der
Ausgabewerte auf, wenn auf eine andere
Steuerkanalgruppe oder Beleuchtungsszene
umgeschaltet wird.
3)
Als Ausgangsposition können alle Steuerka-
näle auf den Wert Null gesetzt werden. Dazu
folgende Tasten nacheinander betätigen:
STORE/PRG (22)
DELETE (24)
STORE/PRG
Tipp: Nach dem Einschalten des Geräts alle grauen
Schieberegler nach unten auf Null schieben.
Dann den Steuerkanälen den Wert Null zu-
weisen. Dadurch reagieren die Ausgabewerte
sofort beim Betätigen der Schieberegler.
5.2 Bedienung des Steuerhebels
Vier Steuerkanäle jeder Kanalgruppe können
alternativ zu den Schiebereglern über den
Steuerhebel (18) eingestellt werden. Die bei-
den Kanalpaare 1 + 2 sowie 7 + 8 jeder Gruppe
lassen sich unabhängig voneinander aktivieren
(Bewegung horizontal = 1. oder 7. Kanal, ver-
tikal = 2. oder 8. Kanal).
Zum Aktivieren die Taste STICK CTRL AS-
SIGN 1/2 (17) und/oder 7/8 (19) drücken. Die
zugehörige LED STICK CTRL (11, 13) zeigt, dass
der Steuerhebel für die entsprechenden Kanäle
der gewählten Gruppe(n) aktiv ist. Zur Deakti-
vierung die Taste nochmals drücken.
Hinweise:
a Bei aktiviertem Steuerhebel werden die Werte
für die entsprechenden Kanalpaare, im Gegen
-
satz zu der Einstellung über die Schieberegler, un-
geachtet der letzten Ausgabewerte unmittelbar
übernommen.
b Eine Feineinstellung der Kanäle kann nach der
Deaktivierung des Steuerhebels über die Schiebe-
regler erfolgen.
c Beim Aufrufen einer Szene (Kap. 6.2) wird der
Steuerhebel automatisch deaktiviert.
d Der Steuerhebel ist speziell für Kanäle zur Bewe-
gungssteuerung (z.B. Pan/Tilt bei Scannern oder
Moving-Heads) vorgesehen. Dieses sollte bei der
Konfiguration der Steuerkanäle berücksichtigt wer-
den (Kap. 4.4.1).
e Bei Kanälen, die über den Steuerhebel bedient
werden, sollte die Beeinflussung durch den Reg-
ler MASTER LEVEL (15) beim Konfigurieren der
Steuerkanäle ausgeschaltet werden (Kap. 4.4.2).
Anderenfalls kann es sonst bei aktivem Steuerhebel
und gleichzeitiger Betätigung des Reglers MASTER
LEVEL zu Wertsprüngen kommen.
5.3 Beleuchtungsszene mit dem
Regler MASTER LEVEL dimmen
Mit dem Regler MASTER LEVEL (15) lassen
sich alle helligkeitssteuerbaren DMX-Geräte
gleichzeitig dimmen. Beim Betätigen des Reg-
lers zeigt das Display in der unteren Zeile den
eingestellten Wert in Prozent vom Maximal-
wert an (z.B. Master: 25 %). Wurde zum
Beispiel ein Steuerkanal für die Helligkeit auf
50% eingestellt, beträgt bei einem Masterwert
von 50% der Ausgabewert 25%.
