Indel B TB31-TB31A Manuale utente

TB_SERIES_rev. 03-2011

ISTRUZIONI PER L’USO

INSTRUCTIONS FOR USE

INSTRUCCIONES DE USO

INSTRUCTIONS D'UTILISATION

BEDIENUNGSANLEITUNG

INDEL B S.p.A.

Loc. Cà Baldone

47866 S. Agata Feltria (RN) ITALY

Tel.: +39 0541 848 711 - Fax: +39 0541 848 000

www.indelb.it

[email protected]

TB SERIES

REFRIGERAZIONE MOBILE - FRIGOBAR

TB SERIES

TB_SERIES_rev. 03-2011 3

ITALIANO

TB31-TB31A

TB41-TB41A

Leggere attentamente queste istruzioni e la sezione di sicurezza prima di usare il frigorifero.

TB51-TB51A

585mm

350mm

380mm

585mm

350mm

445mm

585mm

350mm

530mm

189A0469

189A0470

CAVO DI COLLEGAMENTO IN AC CAVO DI COLLEGAMENTO IN DC

REFRIGERAZIONE MOBILE - FRIGOBAR

TB SERIES

4TB_SERIES_rev. 03-2011

ITALIANO

189A0469

189A0470

520 mm 475 mm

470 mm

189A0666

640 mm 530 mm

515 mm

189A0669

CAVO DI COLLEGAMENTO IN AC CAVO DI COLLEGAMENTO IN DC

TB45-TB45A

TB55-TB55A

REFRIGERAZIONE MOBILE - FRIGOBAR

TB SERIES

TB_SERIES_rev. 03-2011 5

ITALIANO

MODELLO

DATI TECNICI

Dimensioni

HxLxP

(mm)

Peso

netto

Classe di

prodotto Alimentazione Gas

refrigerante

TB31 380 x 585 x 350 16 Kg 30 L DC 12/24V DC R134a

TB41 445 x 585 x 350 17 Kg 40 L DC 12/24V DC R134a

TB45 470 x 520 x 475 19 Kg 45 L DC 12/24V DC R134a

TB51 530 x 585 x 350 18,5 Kg 50 L DC 12/24V DC R134a

TB55 515 x 640 x 530 22,5 Kg 55 L DC 12/24V DC R134a

TB31A 380 x 585 x 350 16 Kg 30 L

DC 12/24V &

AC 110-240V

50-60 Hz

R134a

TB41A 445 x 585 x 350 17 Kg 40 L

DC 12/24V &

AC 110-240V

50-60 Hz

R134a

TB45A 470 x 520 x 475 19 Kg 45 L

DC 12/24V &

AC 110-240V

50-60 Hz

R134a

TB51A 530 x 585 x 350 18,5 Kg 50 L

DC 12/24V &

AC 110-240V

50-60 Hz

R134a

TB55A 515 x 640 x 530 22,5 Kg 55 L

DC 12/24V &

AC 110-240V

50-60 Hz

R134a

REFRIGERAZIONE MOBILE - FRIGOBAR

TB SERIES

6TB_SERIES_rev. 03-2011

ITALIANO

INSTALLAZIONE

- Porre il frigorifero su una supercie asciutta, protetta e lontana da spigoli. Non usare il frigorifero in zone

scoperte, all’aperto o esposto ad agenti atmosferici.

- Il frigorifero necessita di una buona ventilazione. Lasciare uno spazio di almeno 15 cm su tutti i lati.

- Evitare di porre il frigorifero vicino a una fonte di calore quale ad esempio un fornello, un radiatore o sotto

la luce diretta del sole.

- Per un'installazione ssa all'interno del veicolo e per evitare danneggiamenti dell'apparecchio durante

il trasporto si consiglia di ancorare il frigorifero tramite le staffe metalliche poste sui lati.

- Evitare l’introduzione di ghiaccio o liquidi non protetti da contenitori chiusi.

- Evitare l’introduzione di prodotti caldi.

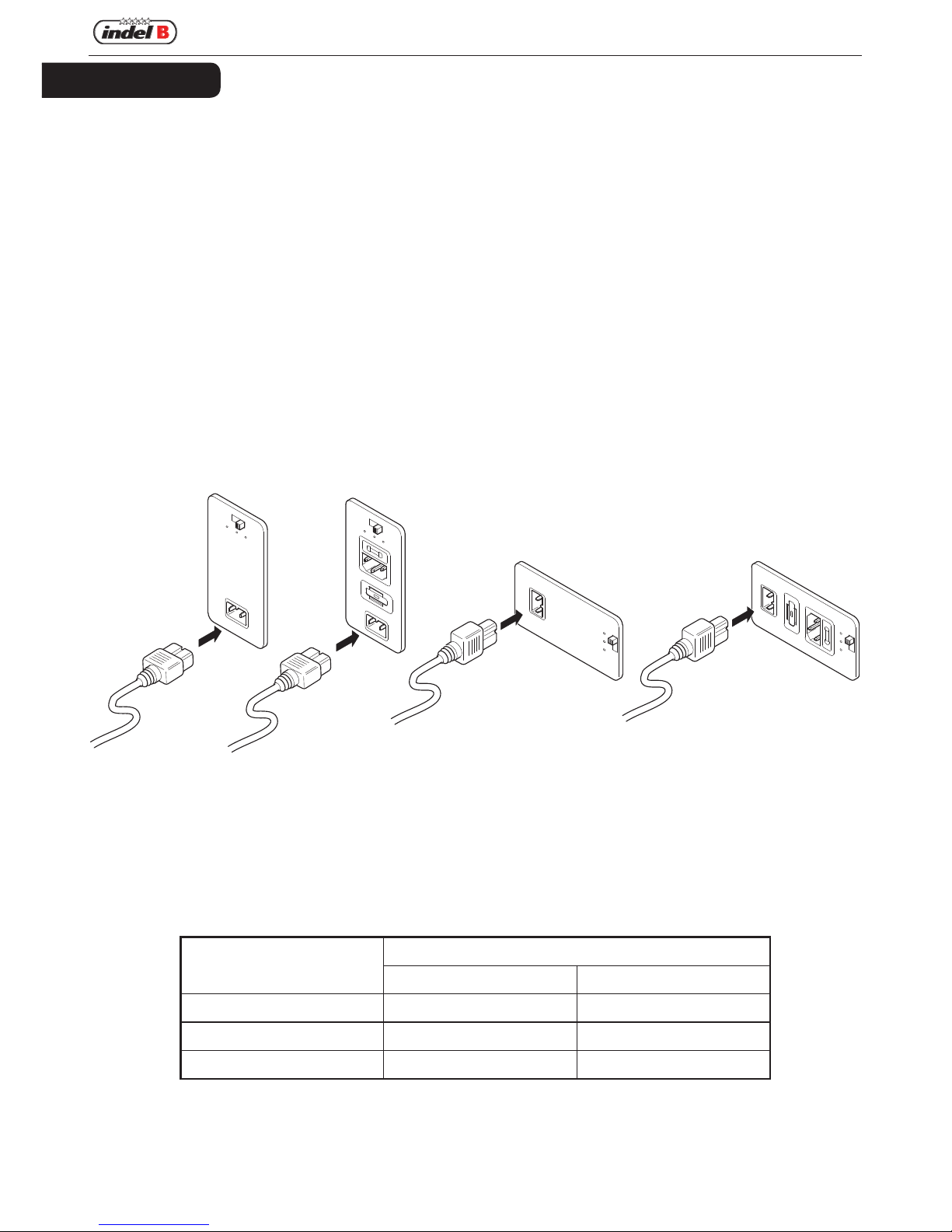

ALLACCIAMENTO DEL FRIGORIFERO IN UN VEICOLO

MED

HIGH

LOW

DC12V/24V

MED

HIGH

LOW

DC12V/24V

FUSE

15A 50HZ/60HZ

AC110-120V/220-240V

DC12V/24V

LOW HIGH MED

15A

FUSE

DC12V/24V

LOW HIGH MED

50HZ/60HZ

AC110-120V/220-240V

189A0756

- Collegare il cavo di alimentazione ad una fonte di energia in DC o AC.

- Vericare che la polarità sia corretta.

- La linea di alimentazione è protetta con un fusibile da 15 A posto sul bauletto.

- Se collegato a un accendisigari esistente, controllare attentamente che la potenza sia sufciente.

- Nel caso che non si utilizzi il cavo di alimentazione in dotazione, seguire le seguenti informazioni, riportate

in tabella, relative alla sezione dei cavi:

SEZIONE CAVI LUNGH. MAX. CAVI METRI

12V 24V

2,5 (AWG 13) 2,5 (8 FT) 5 (16FT)

4 (AWG 11) 4 (13 FT) 8 (26 FT)

6 (AWG 9) 6 (20 FT) 12 (40 FT)

TB45-TB55 TB45A-TB55A TB31-TB41-TB51 TB31A-TB41A-TB51A

REFRIGERAZIONE MOBILE - FRIGOBAR

TB SERIES

TB_SERIES_rev. 03-2011 7

ITALIANO

189A0757

MED

HIGH

LOW

DC12V/24V

FUSE

15A 50HZ/60HZ

AC110-120V/220-240V

15A

FUSE

DC12V/24V

LOW HIGH MED

50HZ/60HZ

AC110-120V/220-240V

ALLACCIAMENTO DEL FRIGORIFERO A CASA

- Questo modello può essere alimentato sia a 12/24V che con l’alimentazione di rete (110V - 240V AC).

- È dotato di due prese cui collegare i cavi di alimentazione diversi per DC e AC.

- Il frigorifero è dotato di un commutatore automatico per il passaggio da un tipo di alimentazione all’altro.

- Qualora siano presenti entrambi contemporaneamente, il dispositivo si imposterà sempre all’alimentazione

da rete (110V~240V).

TB45A-TB55A TB31A-TB41A-TB51A

REFRIGERAZIONE MOBILE - FRIGOBAR

TB SERIES

8TB_SERIES_rev. 03-2011

ITALIANO

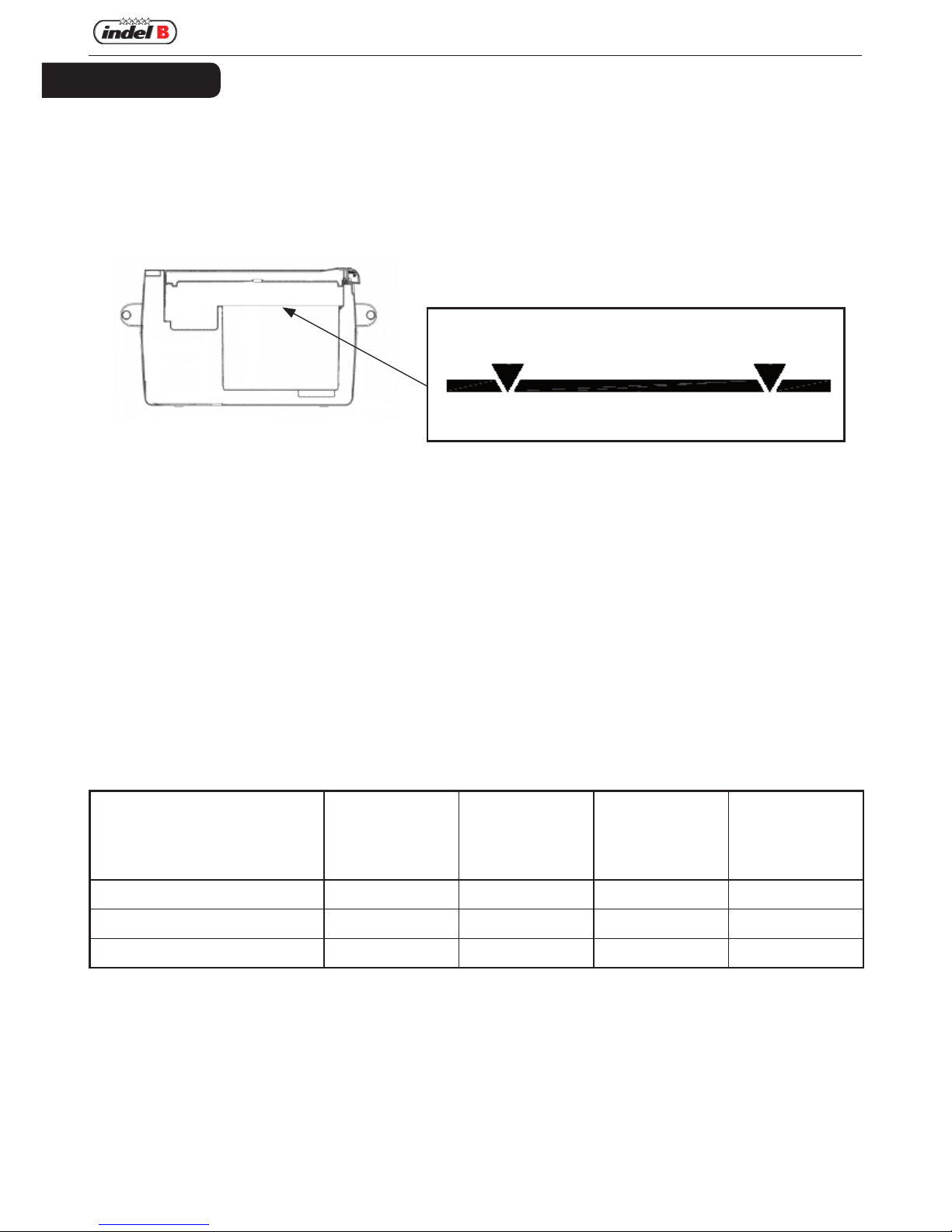

USO DEL FRIGORIFERO COME FREEZER

TB31-TB31A-TB41-TB41A-TB51-TB51A

Nel caso di utilizzo dell'apparecchio come freezer rispettare il limite di carico indicato dal simbolo all'interno

del frigorifero.

IMPIANTO ELETTRICO

Centralina del compressore

Funzioni e caratteristiche

È un’apparecchiatura elettronica che ha la funzione di pilotare il motore del compressore e di effettuare

tutti i controlli e le protezioni elettriche del sistema.

Le sue caratteristiche principali sono:

Protezione della batteria con lo spegnimento automatico del compressore quando la tensione di alimen-

tazione è arrivata alla soglia minima.

Il compressore ripartirà automaticamente quando la tensione risale ai valori normali.

N.B.: Tali valori si intendono misurati all'ingresso della centralina e/o sulla presa DC.

Protezione batteria

(POSIZIONE DEL SELETTORE)

Cut-out 12V Cut-in 12V Cut-out 24V Cut-in 24V

LOW 9.6 10.9 21.3 22.7

MED 10.1 11.4 22.3 23.7

HIGH 11.1 12.4 24.3 25.7

REFRIGERAZIONE MOBILE - FRIGOBAR

TB SERIES

TB_SERIES_rev. 03-2011 9

ITALIANO

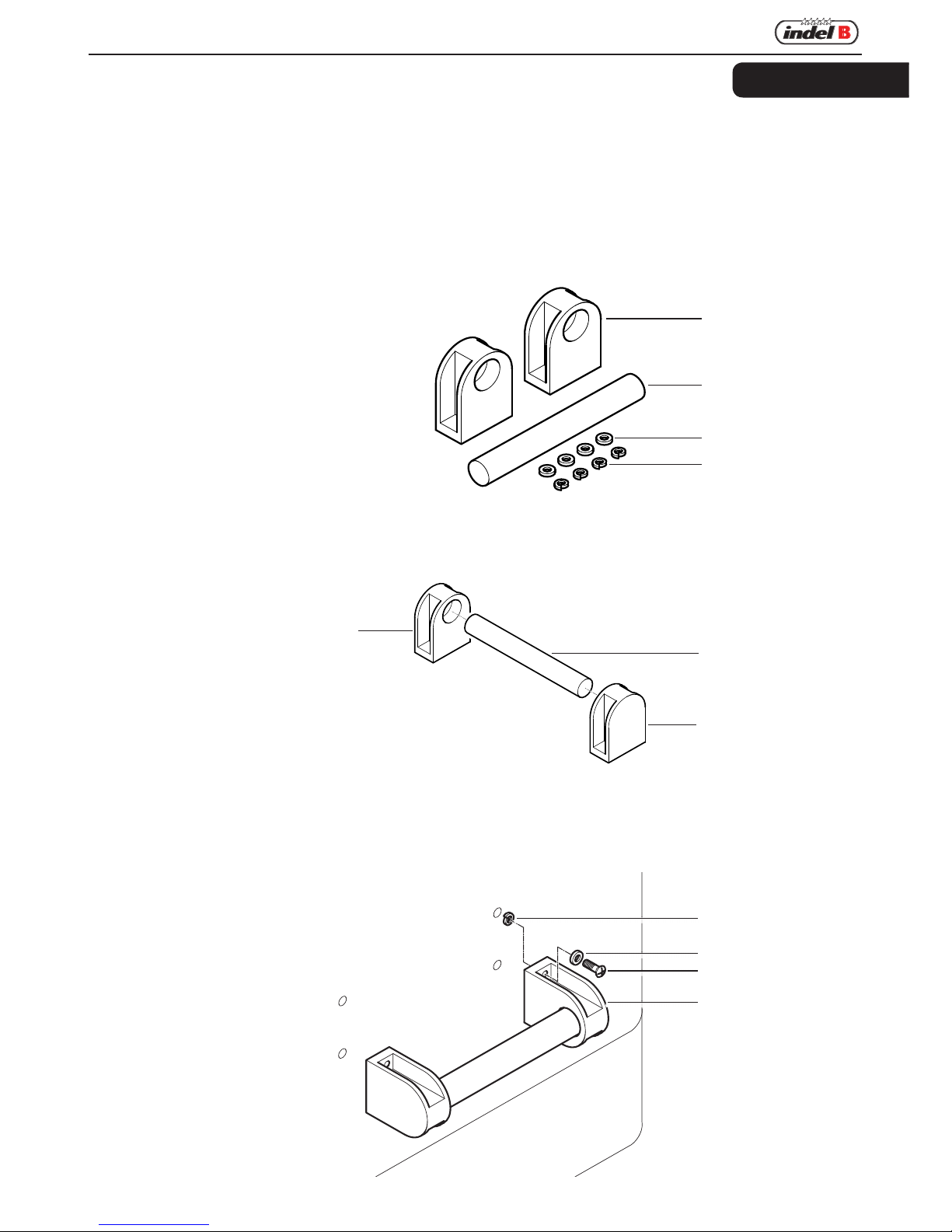

INSTALLAZIONE MANIGLIA (OPTIONAL)

TB31-TB31A-TB41-TB41A-TB51-TB51A

Kit maniglia

Il kit installazione maniglia è composto da:

1 - rosetta n°4 pz

2 - rosetta elastica spaccata n°4 pz

3 - componente tubolare tondo n°1 pz

4 - supporto n°2 pz

Montaggio kit

montare i supporti (4) sul componente circolare (3)

Installazione maniglia

Svitare le viti (5) dal bauletto.

Inserire la rosetta (1) sull'estremita` della maniglia (4).

Inserire la vite (5) sulla maniglia (4) e alla sua estremita` inserire la rosetta elastica spaccata (2).

Avvitare le viti (5 ) al bauletto.

REFRIGERAZIONE MOBILE - FRIGOBAR

TB SERIES

10 TB_SERIES_rev. 03-2011

USO DEL PANNELLO DI CONTROLLO

ITALIANO

- Collegare l’alimentazione in AC o in DC. Premere il pulsante `ON/OFF` per avviare il frigorifero. Il LED del

pannello di controllo si accende e viene visualizzata la temperatura interna.

- Premere il pulsante e per regolare la temperatura. Premere il pulsante per aumentare la tem-

peratura e il pulsante per diminuirla. La pressione contemporanea di entrambi i pulsanti commuta la

visualizzazione da °C a °F e viceversa.

- Premere il pulsante ECO per entrare in modalità funzionamento "ECONOMY": la spia ECO si accende

ed il compressore girerà sempre al minimo di giri pur preservando il fresco all'interno del frigorifero. Pre-

mendo nuovamente il tasto ECO, la spia si spegnerà e il frigorifero ricomincerà a funzionare in modalità

MAX (al numero massimo di giri). La spia MAX si accenderà no al raggiungimento della temperatura

impostata.

CONSIGLI UTILI

1) Utilizzare il prodotto in modalità MAX nei seguenti casi:

- utilizzo del prodotto come frigorifero e/o freezer a temperature ambiente elevate;

- quando si desidera raggiungere la temperatura impostata nel più breve tempo possibile.

2) Utilizzare il prodotto in modalità ECO nei seguenti casi:

- quando il prodotto è utilizzato come frigorifero e, in modo particolare, a temperature ambiente non

elevate;

- quando il veicolo è parcheggiato per lunghe soste (con motore spento).

TEMPERATURE 888

ECO MAX

MAX

ECO ON/OFF

189A0674

TEMPERATURE 888

ECO MAX

MAX

ECO ON/OFF

189A0746

TB45-TB45A

TB55-TB55A

TB31-TB31A

TB41-TB41A

TB51-TB51A
