1. Avvertenze
Leggere attentamente le avvertenze sotto elencate in
quanto forniscono tutte le indicazioni necessarie per
la sicurezza di installazione, uso e manutenzione
-Al momento del ricevimento assicurarsi
dell’integrità della pompa e di tutte le sue
componenti, in caso di anomalie avvisare
immediatamente il personale qualicato prima
di compiere qualsiasi operazione.
-Il presente manuale è da conservare con estre-
ma cura per eventuali altre consultazioni.
-Prima di effettuare l’installazione della pompa
accertarsi che i dati riportati nella targhetta
adesiva posta sulla pompa corrispondano a
quelli dell’impianto elettrico.
-Non manovrare l’apparecchiatura con mani o
piedi bagnati.
-Non lasciare esposto l’apparecchio ad agenti
atmosferici. L’apparecchiatura deve essere
manovrata da personale qualicato.
-Qualora venissero riscontrate anomalie duran-
te il funzionamento della pompa, interrompere
l’alimentazione e rivolgersi ai nostri centri di
assistenza per eventuali riparazioni.
-È indispensabile per un corretto funzionamen-
to della pompa utilizzare parti di ricambio
o accessori originali. INFINITY si solleva da
qualsiasi responsabilità per quanto riguarda
eventuali guasti dovuti a manomissioni o utiliz-
zo di ricambi e accessori non conformi.
-L’impianto elettrico deve essere conforme
alle normative vigenti nel paese dove esso è
realizzato.
La temperatura ambiente di utilizzo non deve super-
are i 45°C. La temperatura minima dipenderà dal li-
quido da dosare che deve rimanere alla stato uido.
Normative di riferimento
Le nostre pompe vengono costruite secondo le
normative generali vigenti ed in conformità alle
seguenti direttive europee:
-n° 89/336/CEE “compatibilità elettromagne-
tica”
-n° 73/23/CEE “direttiva di bassa tensione”
con rel ativa modica n° 93/68/CEE
Ciò premesso riteniamo che per ottenere un elevata
afdabilità e una duratura funzionalità della pompa
sia necessario seguire attentamente quanto riportato
sul presente manuale in modo particolare per quel
che riguarda la manutenzione.
INFINITY declina da ogni responsabilità per
qualunque intervento sull’apparecchiatura eseguito
da personale non qualicato.
2. Accessori in dotazione
1. 4 m tubo mandata PE 4x 6
2. n°2 raccordi ½
“
3. n°2 viti per ssaggio a muro con tasselli
3. Installazione

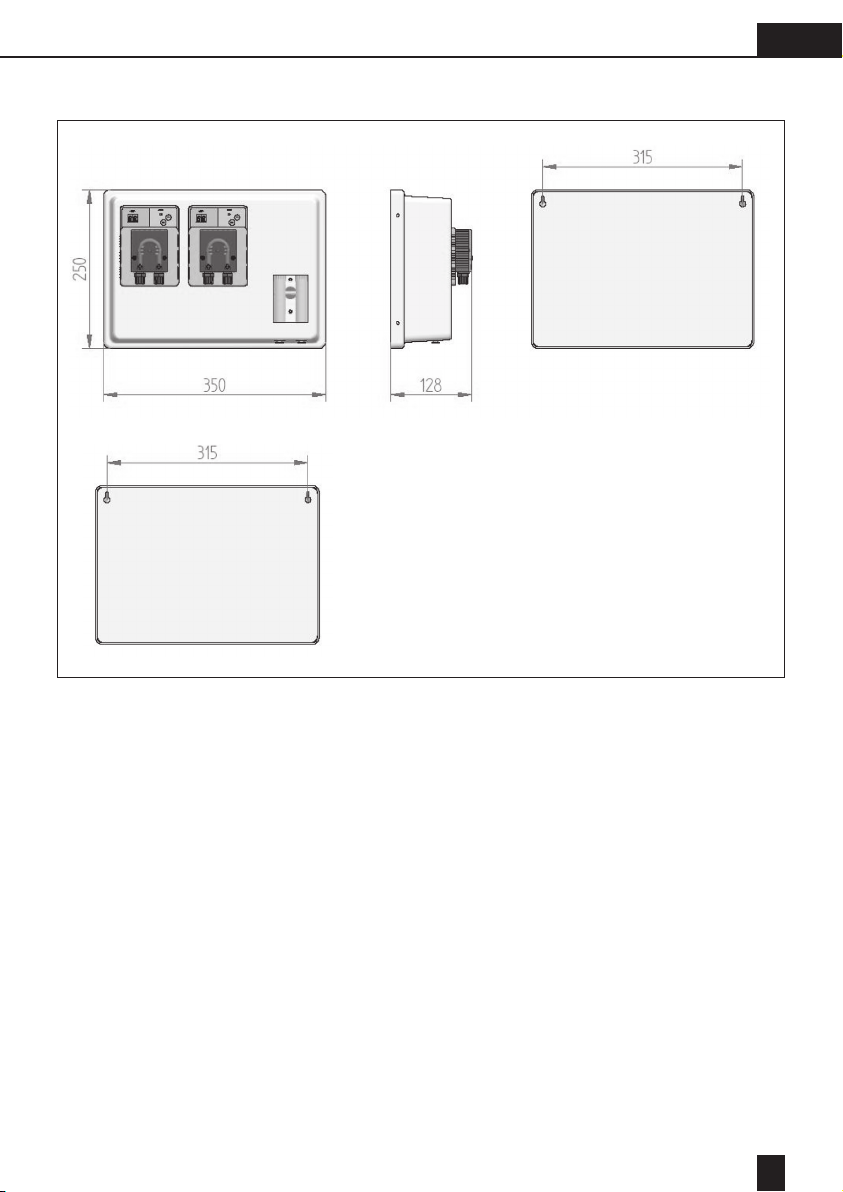

3.1 Fissaggio a muro
Usare le 2 viti di ssaggio fornite per appendere il
pannello alla parete. 315mm è la distanza tra i fori
da praticare alla parete.

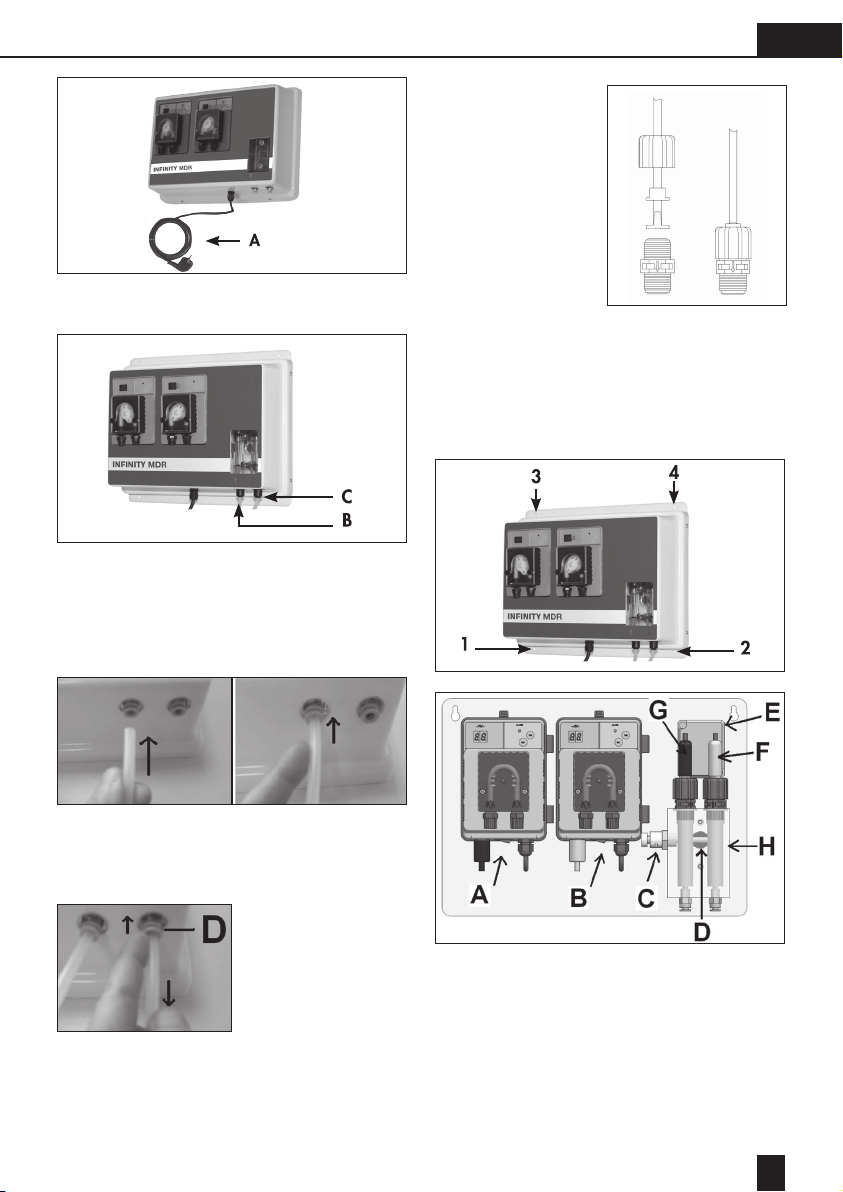

3.2 Collegamento elettrico
Connettere la spina schuko (A) all’impianto elettrico.
Vericare che l’impianto di terra sia perfettamente
funzionante e corrispondente alle normative vigenti.
Accertarsi della presenza di un interruttore differen-
ziale ad alta sensibilità (0.03 A) per proteggere ulte-
riormente da eventuali sbalzi di tensione. Collegare
il pannello alla rete rispettando i valori di tensione e
assorbimento riportati sull’etichetta di identicazione
e vericare l’accensione del display. Onde evitare
danni causati da altre apparecchiature (pompe di
rilancio ecc) non collegare mai la pompa direttamen-
te ma servirsi di un teleruttore. All’interno delle pom-
pe sono presenti due protezioni da sovratensione,
una elettronica integrata sul circuito (VDR), l’altra è
un fusibile quale ulteriore protezione da scariche
elettriche.
