Product Information

Save These Instructions

04576005

Edition 12

November 2005

Random Orbital Sander

4151 and 4152 Series

Product Information

Especificaciones del producto

Spécifications du produit

Specifiche prodotto

Technische Produktdaten

Productspecificaties

Produktspecifikationer

Produktspesifikasjoner

Tuote-erittely

Especificações do Produto

Προδιαγραφές προϊόντος

Specifikacije izdelka

Špecifikácie produktu

Specifikace výrobku

Toote spetsifikatsioon

A termék jellemzői

Gaminio techniniai duomenys

Ierices specifikacijas

Dane techniczne narzędzia

Rozmiar

Технические характеристики

изделия

产品信息

製品仕様

제품 상세

204576005_ed12

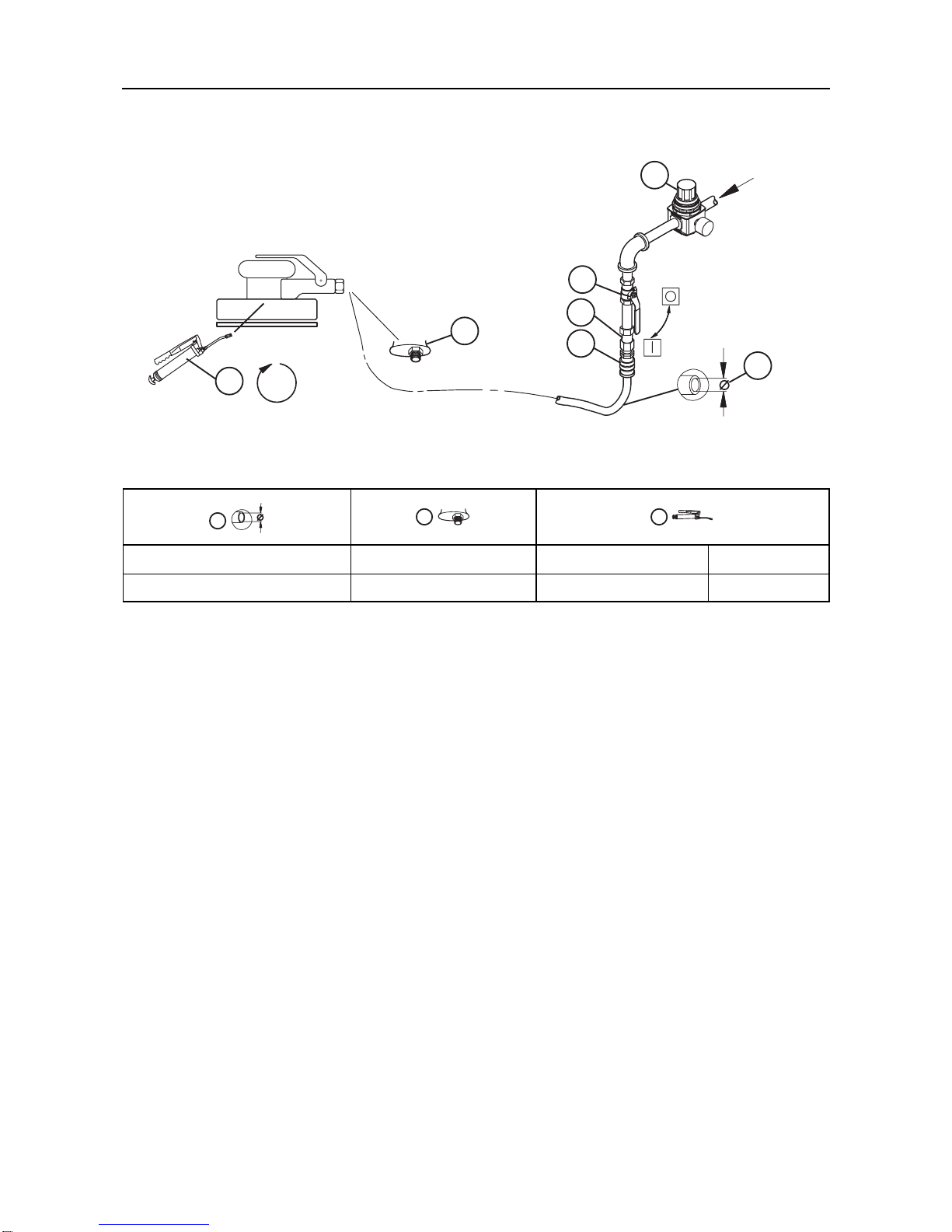

(Dwg. 16577215)

inch (mm) NPT I-R # cm3

5/16 (8) 1/4 68 4

71m

347

04576005_ed12 EN-1

Product Safety Information

Intended Use:

These Air Orbital Sanders are designed for smoothing and sanding paint, fiberglass, wood and body

filler.

For additional information refer to Safety Information Manual Form 04580387.

Manuals can be downloaded from www.irtools.com.

Product Specifications

Installation and Lubrication

Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet. Drain condensate from

valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse

upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent

hose whipping if a hose fails or coupling disconnects. See drawing 16577215 and table on page 2.

Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items

identified as:

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts

be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll-Rand Office or Distributor.

Model

Free

Speed Pad Diameter Sound Level dB (A)

(ISO15744) Vibration Level

(ISO8662)

rpm inch mm Pressure (Lp)

“KpA”=3dB(A) Power (Lw)

“KwA”=3dB(A) m/s²

4151 12,000 6 152 81.6 --- 4.7

4151-2 12,000 6 152 81.6 --- 4.7

4151-5 12,000 5 127 81.6 --- 4.7

4152 12,000 6 152 81.6 --- 4.8

1. Regulator 5. Coupling

2. Emergency shut-off valve 6. Safety Air Fuse

3. Hose diameter 7. Grease - Remove sanding pad and inject

4. Thread size

ES-1 04576005_ed12

Información de seguridad sobre el producto

Uso indicado:

Esta lijadora está diseñada para alisar y lijar pintura, fibra de vidrio, madera y relleno.

Para obtener más información, consulte el formulario el manual de información de seguridad del

producto - formulario 04580387.

Los manuales pueden descargarse en www.irtools.com.

Especificaciones

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la

entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de

aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de

seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera

sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de

que el acoplamiento se desconecte. Consulte la dibujo 16577215 y la tabla en la página 2.

La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como h=horas, d=días y

m=meses. Los elementos se identifican como:

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar

las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de

Servicio Autorizado.

Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll-Rand más próximo.

Modelo

Velocidad

libre Diámetro de

plato Nivel sonoro dB (A)

(ISO15744)

Nivel de

vibración

(ISO8662)

rpm Pulgadas mm Presión (Lp)

“KpA”=3dB(A) Potencia (Lw)

“KwA”=3dB(A) m/s²

4151 12,000 6 152 81.6 --- 4.7

4151-2 12,000 6 152 81.6 --- 4.7

4151-5 12,000 5 127 81.6 --- 4.7

4152 12,000 6 152 81.6 --- 4.8

1. Regulador 5. Acoplamiento

2. Válvula de corte de emergencia 6. Fusil de aire de seguridad

3. Diámetro de la manguera 7. Grasa: retire la banda de lijado e inyéctela

4. Tamaño de la rosca

04576005_ed12 FR-1

Informations de sécurité du produit

Utilisation prévue:

Cette ponceuse est conçue pour l'égrenage et le ponçage de la peinture, de la fibre de verre, du bois

et du mastic de carrosserie.

Pour plus d'informations, consultez le manuel d'informations de sécurité du produit - Formulaire

04580387.

Les manuels peuvent être téléchargés à l'adresse www.irtools.com.

Spécifications du produit

Installation et lubrification

Dimensionnez l'alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau de l'entrée

d'air de l'outil. Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie, du

filtre à air et du réservoir du compresseur. Installez un raccordement à air de sûreté dont la taille est adaptée

au tuyau et placez-le en amont de celui-ci, puis utilisez un dispositif anti-débattement sur tous les raccords

pour tuyaux sans fermeture interne, afin d'empêcher les tuyaux de fouetter si l'un d'entre eux se décroche ou

si le raccord se détache. Reportez-vous à l'illustration 16577215 et au tableau de la page 2.

Les intervalles d'entretien sont indiqués à l'aide d'une flèche circulaire et définis à l'aide de lettres (h = heures,

d = jours et m =mois). Eléments identifiés en tant que:

Pièces détachées et maintenance

A la fin de sa durée de vie, il est recommandé de démonter l'outil, de dégraisser les pièces et de les séparer

en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de services autorisé.

Adressez toutes vos communications au Bureau Ingersoll-Rand ou distributeur le plus proche.

Modèle(s)

Vitesse

libre Diamètre du plateau Niveau acoustique dB (A)

(ISO15744)

Niveau de

vibration

(ISO8662)

t/m Pounces mm Pression (Lp)

“KpA”=3dB(A) Puissance (Lw)

“KwA”=3dB(A) m/s²

4151 12,000 6 152 81.6 --- 4.7

4151-2 12,000 6 152 81.6 --- 4.7

4151-5 12,000 5 127 81.6 --- 4.7

4152 12,000 6 152 81.6 --- 4.8

1. Régulateur 5. Raccord

2. Vanne d'arrêt d'urgence 6. Raccordement à air de sûreté

3. Diamètre du tuyau 7. Graisse - Retirez le patin de ponçage et injectez de la

4. Taille du filetage graisse

IT-1 04576005_ed12

Informazioni sulla sicurezza del prodotto

Destinazione d'uso:

Questa smerigliatrice é stata studiata per levigare e sabbiare vernici, fibra di vetro, legno e intonaco.

Per ulteriori informazioni, consultare il modulo 04580387 del Manuale contenente le informazioni sulla

sicurezza del prodotto.

I manuali possono essere scaricati da internet al sito www.irtools.com.

Specifiche prodotto

Installazione e lubrificazione

La linea di alimentazione dell'aria deve essere dimensionata in maniera tale da assicurare all'utensile la

massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la condensa dalla valvola o

dalle valvole sulla parte bassa della tubatura, dal filtro dell'aria e dal serbatoio del compressore. Installare un

fusibile di sicurezza di dimensioni adatte a monte del tubo flessibile e utilizzare un dispositivo antivibrazioni su

tutti i manicotti senza arresto interno per evitare i colpi di frusta dei flessibili, se questi si guastano o se si

staccano gli accoppiamenti. Vedere il disegno 16577215 e la tabella a pagina 2.

La frequenza delle operazioni di manutenzione è indicata da una freccia circolare ed è espressa in h=ore,

d=giorni e m=mesi. Componenti:

Ricambi e manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i componenti

secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l'inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro di Assistenza

Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ufficio Ingersoll-Rand.

Modello/i

Velocità

a vuoto Diametro del

tampone Livello acustico dB (A)

(ISO15744)

Vibrazioni

Livello

(ISO8662)

giri/min Pollici mm Pressione (Lp)

“KpA”=3dB(A) Potenza (Lw)

“KwA”=3dB(A) m/s²

4151 12,000 6 152 81.6 --- 4.7

4151-2 12,000 6 152 81.6 --- 4.7

4151-5 12,000 5 127 81.6 --- 4.7

4152 12,000 6 152 81.6 --- 4.8

1. Regolatore 5. Accoppiamento

2. Valvola di arresto di emergenza 6. Fusibile di sicurezza

3. Diametro tubo flessibile 7. Grasso - Rimuovere il cuscinetto per smerigliatura e

4. Dimensione della filettatura iniettare

04576005_ed12 DE-1

Hinweise zur Produktsicherheit

Vorgesehene Verwendung:

Diese Schleifmaschine wurde zum Glätten und Schleifen von Lack, Glasfaser, Holz und

Karosseriefüllmaterial entwickelt.

Für zusätzliche Informationen siehe das Formblatt 04580387 im Handbuch

Produktsicherheitsinformationen

Handbücher können von www.irtools.com heruntergeladen werden.

Technische Produktdaten

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen Betriebsdrucks (PMAX)

bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen, Luftfilter und Kompressortank täglich

ablassen. Eine Sicherheits-Druckluftsicherung gegen die Strömungsrichtung im Schlauch und eine Anti-

Schlagvorrichtung an jeder Verbindung ohne interne Sperre installieren, um ein Peitschen des Schlauchs zu

verhindern, wenn ein Schlauch fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16577215 und

Tabelle auf Seite 2.

Die Wartungsfrequenz ist in dem kreisförmigen Pfeil als h=Stunden, d=Tage und m=Monate angegeben. Teile:

Teile und Wartung

Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materialarten getrennt

der Wiederverwertung zuzuführen.

Die Originalsprache dieses Handbuchs ist Englisch.

Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum durchgeführt

werden.

Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll-Rand Niederlassung oder den autorisierten

Fachhandel.

Modell (e)

Nenndr-

ehzahl VorsatzDurchmesser Schallpegel dB (A)

(ISO15744)

Schwingungs

intensität

(ISO8662)

U/min Zoll mm Druck (Lp)

“KpA”=3dB(A) Stromzufuhr (Lw)

“KwA”=3dB(A) m/s2

4151 12,000 6 152 81.6 --- 4.7

4151-2 12,000 6 152 81.6 --- 4.7

4151-5 12,000 5 127 81.6 --- 4.7

4152 12,000 6 152 81.6 --- 4.8

1. Regler 5. Verbindung

2. Notabsperrventil 6. Sicherheits-Druckluftsicherung

3. Schlauchdurchmesser 7. Schmierfett - Schleifschuh entfernen und einspritzen

4. Gewindegröße

NL-1 04576005_ed12

Productveiligheidsinformatie

Bedoeld gebruik:

Deze schuurmachine is bedoeld voor het gladmaken en schuren van laklagen, glasvezel, hout en

vulmateriaal.

Zie voor aanvullende informatie formulier 04580387 van de productveiligheidshandleiding

Handleidingen kunnen worden gedownload vanaf www.irtools.com.

Produktspesifikasjoner

Installatie en smering

Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet de

luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij lage punten van het

leidingwerk, de luchtfilter en de compressortank. Monteer een beveiliging met de juiste afmeting

bovenstrooms van de slang en gebruik een antislingerinrichting op elke slangkoppeling zonder interne

afsluiter om te voorkomen dat de slang gaat slingeren als een slang valt of een koppeling losraakt. Zie

tekening 16577215 en tabel op pagina 2.

Frequentie voor onderhoud staat aangegeven in ronde pijl en is gedefinieerd als h=uren, d=dagen en

m=maanden. Aangegeven onderdelen:

Onderdelen en onderhoud

Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het gereedschap te

demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen zodat zij gerecycled kunnen

worden.

De oorspronkelijke taal van deze handleiding is Engels.

Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend servicecentrum worden

uitgevoerd.

Richt al uw communicatie tot het dichtsbijzijnde Ingersoll-Rand Kantoor ofWederkoper.

Model(len)

Onbelast

toerental Diameter van Schijf Geluidsniveau dB (A)

(ISO15744) Trillingsniveau

(ISO8662)

tpm inch mm Druk (Lp)

“KpA”=3dB(A) Vermogen (Lw)

“KwA”=3dB(A) m/s²

4151 12,000 6 152 81.6 --- 4.7

4151-2 12,000 6 152 81.6 --- 4.7

4151-5 12,000 5 127 81.6 --- 4.7

4152 12,000 6 152 81.6 --- 4.8

1. Regelaar 5. Koppeling

2. Noodafsluitklep 6. Beveiliging

3. Slangdiameter 7. Vet - Verwijder de schuurplaat en breng aan

4. Soort van schroefdraad

04576005_ed12 DA-1

Produktsikkerhedsinformation

Anvendelsesområder:

Denne slibemaskine er udformet til at glatte og slibe maling, glasfiber, træ og fyldstof.

For yderligere information henvises der til formular 04580387 i vejledningen med

produktsikkerhedsinformation.

Vejledningerne kan hentes ned fra www.irtools.com.

Specifikationer

Installation og smøring

Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk (PMAX) ved

værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftfilterets og kompressortankens

lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse i opadgående slange og brug en

anti-piskeanordning tværs over enhver slangekobling uden intern aflukning for at forhindre at slangen pisker,

hvis en slange svigter eller kobling adskilles. Se tegning 16577215 og tabel på side 2.

Vedligeholdelsesfrekvensen vises i en cirkulær pil og defineres som t=timer, d=dage og m=måneder.

Elementerne er identificeret som:

Reservedele og vedligeholdelse

Efter værktøjets levetid anbefales det at demontere og affedte værktøjet, og opdele de adskilte komponenter

ud fra materialetypen, så de kan genbruges.

Denne vejlednings originalsprog er engelsk.

Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.

Al korrespondance bedes stilet til Ingersoll-Rands nærmeste kontor eller distributør.

Model (ler)

Fri

hastighed Bagskivediameter Lydniveau dB (A)

(ISO15744)

Vibrations

niveau

(ISO8662)

o/min. Tommer mm Tryk (Lp)

“KpA”=3dB(A) Effekt (Lw)

“KwA”=3dB(A) m/s²

4151 12,000 6 152 81.6 --- 4.7

4151-2 12,000 6 152 81.6 --- 4.7

4151-5 12,000 5 127 81.6 --- 4.7

4152 12,000 6 152 81.6 --- 4.8

1. Regulator 5. Kobling

2. Nødafspærringsventil 6. Sikkerhedstryksikring

3. Slangediameter 7. Fedt - Tag slibeklodsen af og indsprøjt

4. Gevindstørrelse

SV-1 04576005_ed12

Produktsäkerhetsinformation

Avsedd användning:

Denna slipmaskin är utformad för utjämning och slipning av färg, glasfiber, trä och spackel.

För mer information, se produktsäkerhetsinformation Form 04580387.

Handböcker kan laddas ner från www.irtools.com.

Produktspecifikationer

Installation och smörjning

Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets ingångsanslutning.

Dränera dagligen kondens från ventiler placerade vid ledningens lägsta punkter, luftfilter och kompressortank.

Installera en säkerhetsventil av lämplig storlek uppström från slangen och använd en anti-ryckenhet över alla

slangkopplingar som saknar intern avstängning, för att motverka att slangen rycker till och en slang går

sönder eller koppling lossar. Se illustrationen 16577215 och tabellen på sidan 2.

Underhållsfrekvensen visas i cirkelpilar och definieras som h=timmar, d=dagar och m=månader. Posterna

definieras som:

Delar och underhåll

Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna sorteras för

återvinning.

Det ursprungliga språket för den här handboken är engelska.

Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.

Alla förfrågningar bör ske till närmaste Ingersoll-Rand kontor eller distributör.

Modell(er)

Fri

hastighet Dynans diameter Ljudstyrkenivå dB (A)

(ISO15744)

Vibrations

nivå

(ISO8662)

varv/min. Tum mm Effekt (Lp)

“KwA”=3dB(A) Effekt (Lw)

“KwA”=3dB(A) m/s²

4151 12,000 6 152 81.6 --- 4.7

4151-2 12,000 6 152 81.6 --- 4.7

4151-5 12,000 5 127 81.6 --- 4.7

4152 12,000 6 152 81.6 --- 4.8

1. Regulator 5. Koppling

2. Nödstoppsventil 6. Säkerhetsventil

3. Slangdiameter 7. Fett - Ta bort slipdynan och spruta in

4. Gängdimension

Altri manuali per 4151

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Ingersoll-Rand Levigatrice

Ingersoll-Rand

Ingersoll-Rand ARO E5P Manuale utente

Ingersoll-Rand

Ingersoll-Rand POWERFORCE PF100 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 311A Manuale utente

Ingersoll-Rand

Ingersoll-Rand 318A Manuale utente

Ingersoll-Rand

Ingersoll-Rand G4621 Manuale utente

Ingersoll-Rand

Ingersoll-Rand POWERFORCE PF150 Manuale utente

Ingersoll-Rand

Ingersoll-Rand Aro RS2 A EU Series Guida alla configurazione

Ingersoll-Rand

Ingersoll-Rand 88S Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 311A Manuale utente

Ingersoll-Rand

Ingersoll-Rand 300G Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 4151 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 7S30L Manuale utente

Ingersoll-Rand

Ingersoll-Rand 77A-EU Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand POWERFORCE PF100 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 312A Manuale utente

Ingersoll-Rand

Ingersoll-Rand 355 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 311G Manuale utente

Ingersoll-Rand

Ingersoll-Rand HDS Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 310 Manuale utente

Ingersoll-Rand

Ingersoll-Rand G1621 Manuale utente

Ingersoll-Rand

Ingersoll-Rand G4621 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 317A Manuale utente

Ingersoll-Rand

Ingersoll-Rand 4151 Manuale utente

Ingersoll-Rand

Ingersoll-Rand CA series Manuale utente

Manuali Levigatrice popolari di altre marche

Oliver

Oliver 6305 Manuale utente

Jet

Jet 22-44 Pro-3 Manuale di servizio

Makita

Makita M9204 Manuale

Makita

Makita M9204 Manuale utente

Craftsman

Craftsman 351.215131 Manuale utente

Clarke

Clarke Woodworker CBS1-5B Manuale di istruzioni

Chicago Pneumatic

Chicago Pneumatic CP9778 Manuale utente

Nitto Kohki

Nitto Kohki BB-20 Manuale utente

Ferm

Ferm FEOS-135 Manuale utente

Unior

Unior 1510 Manuale utente

stayer

stayer ls1200 Manuale utente

Jet

Jet JSG-96 Manuale di servizio

Parkside

Parkside PDS 290 B2 Manuale utente

Status

Status XPA Series Manuale utente

Clarke

Clarke EZ Sand Manuale utente

Craftsman

Craftsman 113.22521 Manuale utente

Craftsman

Craftsman 113.225831 Manuale utente

CLAS

CLAS OP 1429 Manuale utente
