Intellinet 523929 Manuale utente

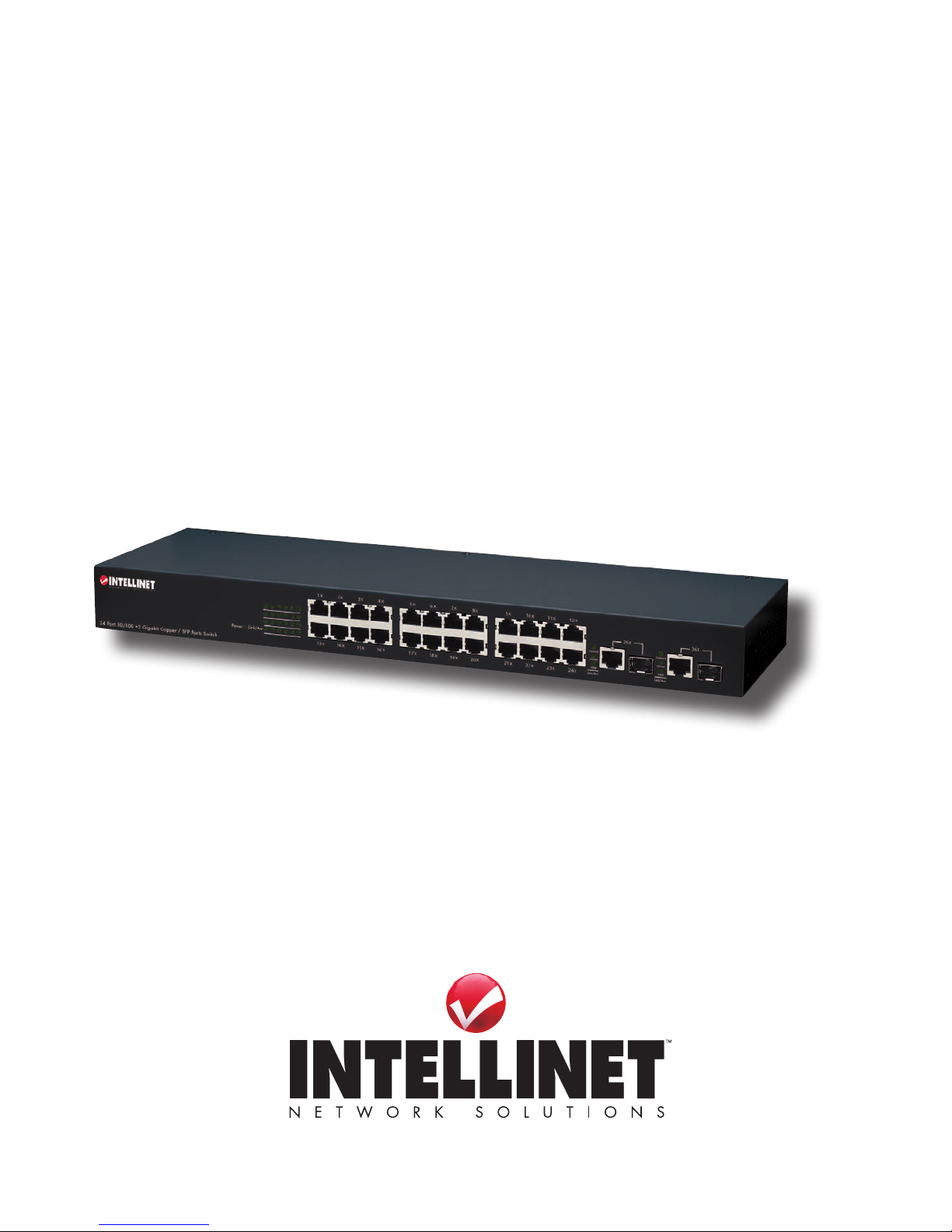

FAST ETHERNET

OFFICE SWITCH

USER MANUAL

MODEL 523929

INT-523929-UM-ML1-0712-02

ENGLISH

DEUTSCH

ESPAÑOL

FRANÇAIS

POLSKI

ITALIANO

2ENGLISH

Fast Ethernet Oce Switch • User Manual English

Thank you for purchasing the INTELLINET NETWORK SOLUTIONS™Fast

Ethernet Oce Switch, Model 523929. For specications, go to

www.intellinet-network.com.

PLACEMENT

Prior to use, it is recommended that the switch be placed/positioned:

• on a level surface that can support the weight of the switch;

• with a minimum of 25 mm (approx. 1”) of clearance on the top and

sides for adequate ventilation;

• away from sources of electrical noise: radios, transmitters, broadband

ampliers, etc.;

• where it cannot be aected by excessive moisture.

The switch includes brackets and screws for optional rack mounting.

1. Disconnect any cables from the switch.

2. Position a bracket over the mounting holes on one side of the switch

and secure it in place with screws.

3. Repeat Step 2 on the other side of the switch.

4. Position the switch in the rack and screw the brackets to the rack.

5. Reconnect any cables.

CONNECTIONS

1. Use the included power cable to connect the receptacle on the back

of the switch to a power outlet, and conrm that the Power LED lights.

2. Make your connections to PCs, routers, hubs, other switches, etc.

• All ports on the switch support Auto-MDI/MDI-X functionality, so

crossover cables and uplink ports are not needed.

• When both the SFP mini-GBIC (ber) and RJ45 Gigabit (copper) ports

are connected, the system adopts the ber interface and disables the

corresponding copper port automatically.

• 10/100 auto sensing ports automatically detect optimal network

speeds; supports any combination of 10 Mbps or 100 Mbps network

devices with full/half-duplex operation.

ENGLISH 3

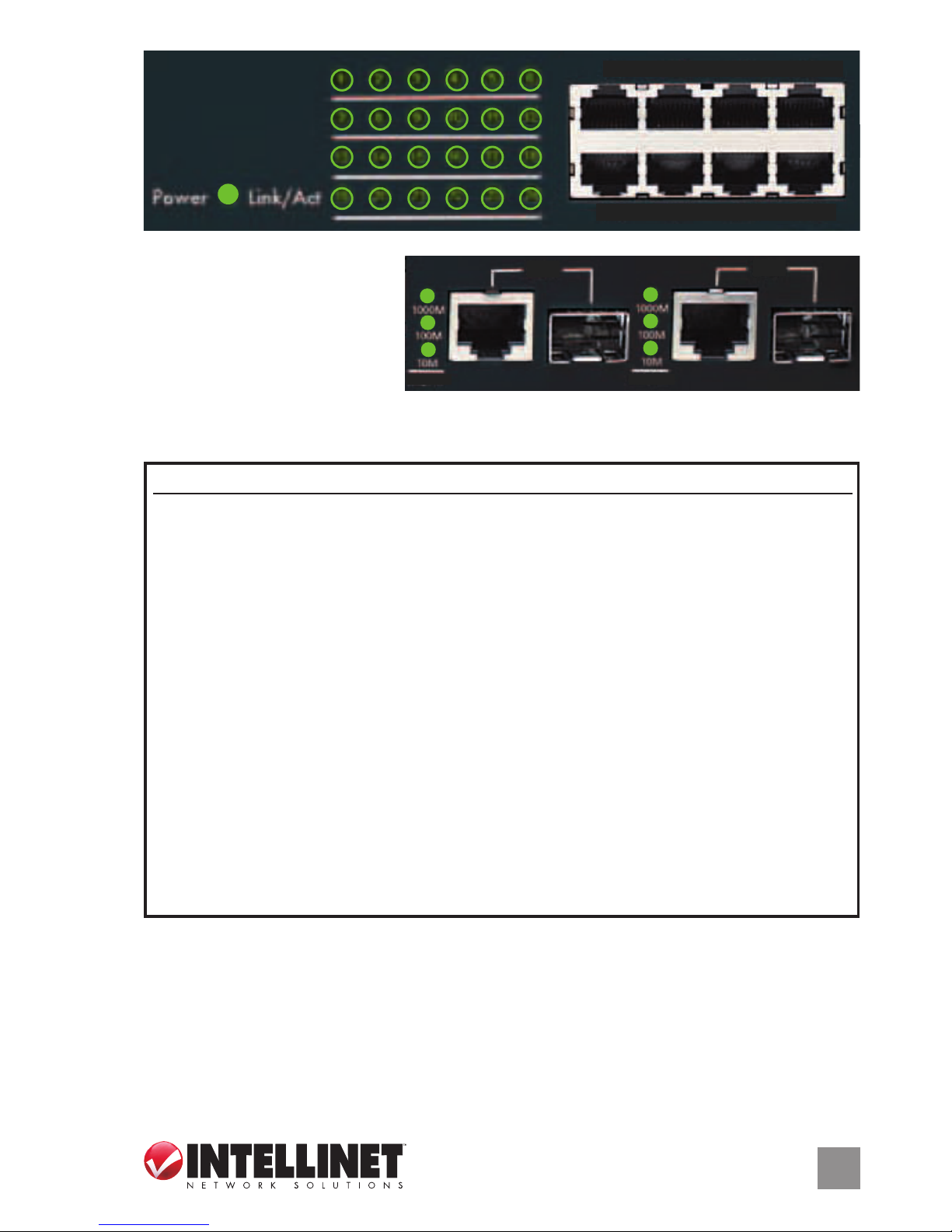

LED

The front panel LEDs

present network status and

connectivity information,

as detailed in the chart

below. NOTE: The SFP mini-GBIC (ber) ports share LEDs with the RJ45 Gigabit

(copper) ports: 25X/26X.

Power

Link/Act

1X 2X 3X 4X

13X 14X 15X 16X

23456

19 20 21 22 23 24

789

10 11 12

13 14 15 16 17 18

1000M

25X 26X

100M

1000M

100M

10M

Link/Act Link/Act

LED Status Operation

Power On Unit is receiving power.

O Unit is not receiving power.

Link/Act On A valid network connection has been established.

Blinking Port is transmitting/receiving data.

O No link established.

1000M On A valid network connection has been established in the

1000M mode.

Blinking Port is transmitting/receiving data.

O No link established.

100M On A valid network connection has been established in the

100M mode.

Blinking Port is transmitting/receiving data.

O No link established.

10M On A valid network connection has been established in the

10M mode.

Blinking Port is transmitting/receiving data.

O No link established.

4DEUTSCH

Fast Ethernet Oce Switch • Handbuch Deutsch

Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS™Fast

Ethernet Oce Switch, Modell 523929. Die Spezikationen nden Sie

auf www.intellinet-network.com.

NUTZUNGSUMGEBUNG

Er wird empfohlen, den Switch vor der Nutzung folgendermaßen

aufzustellen:

• auf ebenem Untergrund, der das Gewicht des Switches (und evtl.

anderer Gegenstände) trägt;

• mit mindestens 25 mm Abstand zu allen Seiten für angemessenen

Luftdurchsatz;

•

fern von anderen Übertragungsgeräten wie Radios, Breitbandverstärker, etc.;

• nicht in feuchten Umgebungen.

Diesem Switch liegen Haltewinkel und Schrauben für optionale

Rackmontage bei.

1. Trennen Sie alle Kabel von dem Switch.

2. Platzieren Sie einen Haltewinkel über den Montagelöchern auf einer

Seite des Switches und xieren Sie ihn mit Schrauben.

3. Wiederholen Sie Schritt 2 auf der anderen Seite des Switches.

4. Platzieren Sie den Switch in dem Rack und schrauben Sie die Haltewinkel

fest.

5. Schließen Sie alle Kabel wieder an.

ANSCHLÜSSE

1. Verwenden Sie das beiliegende Stromkabel, um die Strombuchse auf

der Rückseite des Switches mit einer Steckdose zu verbinden und

prüfen Sie, dass die Power-LED leuchtet.

2. Schließen Sie PCs, Router, Hubs, andere Switche etc an.

• Alle Ports dieses Switches unterstützen Auto-MDI/MDI-X. Crossover-

Kabel und Uplink-Ports werden daher nicht benötigt.

• Wenn sowohl die SFP mini-GBIC (Glasfaser) als auch die RJ45-Gigabit-

(Kupfer) Ports verbunden sind, übernimmt das System die Glasfaser-

schnittstelle und deaktiviert automatisch den entsprechenden

Kupfer-Port.

• 10/100 Mbps automatische Geschwindigkeitserkennung; unterstützt

alle Kombinationen von 10 Mbps oder 100 Mbps Netzwerkgeräten;

Voll-/ und Halb-Duplex Modus.

DEUTSCH 5

LED

Die LEDs auf der

Vorderseite zeigen den

Netzwerkstatus und

Informationen über die

Verbindung an. Details entnehmen Sie bitte unten stehender Tabelle.

HINWEIS: Die SFP mini-GBIC (Glasfaser) Ports teilen sich folgende LEDs

RJ45-Gigabit- (Kupfer) Ports: 25X/26X.

Power

Link/Act

1X 2X 3X 4X

13X 14X 15X 16X

23456

19 20 21 22 23 24

789

10 11 12

13 14 15 16 17 18

1000M

25X 26X

100M

1000M

100M

10M

Link/Act Link/Act

LED Status Bedeutung

Power An Einheit nimmt Strom auf.

Aus Einheit nimmt keinen Strom auf.

Link/Act An Eine Netzwerkverbindung wurde hergestellt.

Blinkend Port überträgt/empfängt Daten.

Aus Keine Verbindung hergestellt.

1000M An Eine Netzwerkverbindung im 1000M-Modus wurde

hergestellt.

Blinkend Port überträgt/empfängt Daten.

Aus Keine Verbindung hergestellt.

100M An Eine Netzwerkverbindung im 100M-Modus wurde

hergestellt.

Blinkend Port überträgt/empfängt Daten.

Aus Keine Verbindung hergestellt.

10M An Eine Netzwerkverbindung im 10M-Modus wurde

hergestellt.

Blinkend Port überträgt/empfängt Daten.

Aus Keine Verbindung hergestellt.

6ESPAÑOL

Switch de Ocina Fast Ethernet • Manual del Usuario Español

Gracias por comprar el Switch de Ocina Fast Ethernet de INTELLINET

NETWORKS™, Modelo 523929. Para más especicaciones, visite

www.intellinet-network.com.

MODO DE COLOCACIÓN

Antes de utilizarlo, se recomienda que el switch sea colocado/jado:

• Sobre una supercie plana que pueda soportar el peso del switch (y

cualquier otro artículo que deba ser considerado);

• Con un mínimo de 25 mm (1” aprox.) de espacio libre en la parte superior

y a los lados para una ventilación adecuada;

• Apartado de fuentes de ruido eléctrico: radios, transmisores,

amplicadores, etc.;

• Donde no sea afectado por la humedad excesiva.

El switch incluye los soportes y tornillos para su montaje en Rack (opcional).

1. Desconecte cualquier cable del switch.

2. Coloque el soporte sobre los oricios de montaje ubicados a un lado

del switch y sujételo con los tornillos.

3. Repita el paso 2 en el lado contrario del switch.

4. Coloque el switch en el rack y atornille los soportes al rack.

5. Conecte nuevamente todos los cables.

CONEXIONES

1. Utilice el cable de corriente incluido para conectar la parte trasera del

switch con una toma de corriente, y conrme que el LED de encendido

se ilumina.

2. Realice las conexiones a la PC, ruteadores, hubs, otros switches, etc.

• Todos los puertos soportan las funciones MDI/MDI-X de forma

automática, por lo que los cables cruzados y puertos uplink no son

necesarios.

• Cuando ambos puertos SFP mini-GBIC (bra óptica) y RJ45 Gigabit

(cobre) esten conectados, el sistema adoptara la interfaz de bra

correspondiente y desactivara el puerto de cobre de manera

automática.

• Puertos auto sensitivos 10/100 que detectan automáticamente la

velocidad óptima de red; soporta cualquier combinación de

dispositivos de red de 10 ó 100 Mbps con operación full/half dúplex.

ESPAÑOL 7

LED

Los LEDs en la parte

frontal representan el

estado de la red y la

información de conexión,

como se detalla en la tabla siguiente. NOTA: Los puertos SFP mini-GBIC

(bra) comparten los LEDs con los puertos RJ45 Gigabit (cobre): 25X/26X.

Power

Link/Act

1X 2X 3X 4X

13X 14X 15X 16X

23456

19 20 21 22 23 24

789

10 11 12

13 14 15 16 17 18

1000M

25X 26X

100M

1000M

100M

10M

Link/Act Link/Act

LED Estado Operación

Power Encendido El dispositivo recibe energía.

Apagado El dispositivo no está recibiendo energía.

Link/Act Encendido Se establece una conexión de red valida.

Parpadeo El puerto está transmitiendo/recibiendo datos.

Apagado El puerto no está conectado.

1000M Encendido Se establece una conexión de red valida en modo de

1000Mbps.

Parpadeo El puerto está transmitiendo/recibiendo datos.

Apagado El puerto no está conectado.

100M Encendido Se establece una conexión de red valida en modo de

100Mbps.

Parpadeo El puerto está transmitiendo/recibiendo datos.

Apagado El puerto no está conectado.

10M Encendido Se establece una conexión de red valida en modo de

10Mbps.

Parpadeo El puerto está transmitiendo/recibiendo datos.

Apagado El puerto no está conectado.

8FRANÇAIS

Commutateur de bureau Fast Ethernet • Manuel de l’utilisateur

Français

Merci d’avoir acheté le Commutateur de bureau Fast Ethernet INTELLINET

NETWORK SOLUTIONS™, modèle 523929. Vous trouvez les spécications

sur www.intellinet-network.com.

PLACEMENT

Avant d’utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter son poids (et celui d’autres

objets);

• ac. un écartement minimal de 25 mm d’autres objets pour une ventilation

susante;

• loin des appareils électriques qui peuvent être source d‘interférence

(des radios etc.);

• loin des environnements humides.

Le commutateur inclut des équerres et vis pour un montage en rack

optionnelle.

1. Déconnectez tous les cordons du commutateur.

2. Positionnez une équerre sur les trous de montage à un côté du

commutateur et sécurisez-la avec des vis.

3. Répétez l’étape 2 à l’autre côté du commutateur.

4. Positionnez le commutateur en rack et vissez les équerres au rack.

5. Reconnectez tous les cordons.

CONNEXIONS

1. Utilisez le cordon d’alimentation inclus pour connecter l’entrée

d’alimentation au panneau arrière du commutateur à une prise de

courant et conrmez que la DEL s’allume.

2. Connectez vos ordinateurs, routeurs, hubs, autres commutateurs, etc.

• Tous les ports sur ce commutareur supportent Auto-MDI/MDI-X ,

donc il ne faut pas de câbles croisés et des ports uplink.

• Quand les ports SFP mini-GBIC (bre) et RJ45 Gigabit (cuivre) sont

connectés, le système adopte l’interface bre et désactive le port

cuivre correspondant automatiquement.

• Ports 10/100 automatiques détecte la vitesse optimale du réseau;

prend en charge toutes combinaisons de connexions en 10 ou 100

Mbps; duplex intégral et semi-duplex.

FRANÇAIS 9

DEL

Les DELs sur le panneau

avant achent l’état du

réseau et des

informations

sur la connectivité comme

détaillé ci-dessous. REMARQUE: Les SFP mini-GBIC (bre) partagent les

DELs avec les ports RJ45 Gigabit (cuivre): 25X/26X.

Power

Link/Act

1X 2X 3X 4X

13X 14X 15X 16X

23456

19 20 21 22 23 24

789

10 11 12

13 14 15 16 17 18

1000M

25X 26X

100M

1000M

100M

10M

Link/Act Link/Act

DEL État Description

Power Allumé L’unité est sous tension.

Éteint L’unité n’est pas sous tension

Link/Act Allumé Une connexion réseau est établie.

Clignotant Port transmet/reçoit des données.

Éteint Lien n’est pas établi.

1000M Allumé Une connexion réseau est établie en mode 1000M.

Clignotant Port transmet/reçoit des données.

Éteint No link established.

100M Allumé Une connexion réseau est établie en mode 100M.

Clignotant Port transmet/reçoit des données.

Éteint Lien n’est pas établi.

10M Allumé Une connexion réseau est établie en mode 100M.

Clignotant Port transmet/reçoit des données.

Éteint Lien n’est pas établi.

10 POLSKI

Przełącznik Fast Ethernet Oce • Instrukcja użytkownika Polski

Dziękujemy za zakup Przełącznika Fast Ethernet Oce INTELLINET

NETWORK SOLUTIONS™, model 523929. Pełną specykację produktu

znajdziecie Państwo na stronie www.intellinet-network.com.

UMIEJSCOWIENIE

Zaleca się, aby urządzenie w trakcie użytkowania było umiejscowione:

• na płaskiej powierzchni, w miejscu odpowiednim do wagi urządzenia;

• dla zapewnienia dobrej wentylacji w odległości co najmniej 25 mm

obudowy urządzenia od podłoża, na którym się znajduje;

• z dala od źródeł zakłóceń elektrycznych: radia, nadajniki szerokopasmowe,

itp.;

• z dala od nadmiernej wilgoci.

W zestawie znajdują się uchwyty oraz śrubki do opcjonalnego mocowania

rackowego.

1. Odłącz wszystkie kable od przełącznika.

2. Umieść uchwyt na dziurach na bocznej części przełącznika i przykręć

go śrubami.

3. Powtórz czynność z punktu nr 2 dla drugiego uchwytu.

4. Umieść przełącznik w racku i przykręć go śrubami.

5. Podłącz kable.

PODŁĄCZENIE

1. Użyj dołączonego kabla, aby podłączyć zasilanie do gniazda na tylnym

panelu przełącznika, sprawdź, czy zapaliła się dioda zasilania.

2. Wykonaj połączenia do komputerów, routerów, hubów, innych

przełączników, itp.

• Wszystkie porty przełącznika obsługują funkcję Auto-MDI/MDI-X, tak

więc nie ma potrzeby stosowania kabli krosowych i portów uplink.

• Kiedy podłączony jest zarówno port SFP mini-GBIC (światłowód) i

porty RJ45 Gigabit (miedź), system wykorzystuje interfejs światłowodowy

i wyłącza odpowiedni port miedziany automatycznie.

• Automatyczne wykrywanie optymalnej prędkości sieci 10/100 na

każdym porcie; obsługa dowolnej kombinacji urządzeń sieciowych

10 Mb/s oraz 100 Mb/s; tryby full/half duplex.

Altri manuali per 523929

Indice

Lingue:

Altri manuali Intellinet Interruttore

Intellinet

Intellinet 503631 Manuale utente

Intellinet

Intellinet 560542 Manuale utente

Intellinet

Intellinet 561143 Manuale utente

Intellinet

Intellinet 561587 Manuale utente

Intellinet

Intellinet T568A Manuale utente

Intellinet

Intellinet 561204 Istruzioni per il montaggio

Intellinet

Intellinet 561808 Manuale utente

Intellinet

Intellinet IIS-8G02M Manuale utente

Intellinet

Intellinet IES-24GB Manuale utente

Intellinet

Intellinet 503907 Manuale utente

Intellinet

Intellinet 503433 Manuale utente

Intellinet

Intellinet 552004 Manuale utente

Intellinet

Intellinet 524117 Manuale utente

Intellinet

Intellinet 561969 Manuale utente

Intellinet

Intellinet 561143 Manuale utente

Intellinet

Intellinet 523547 Manuale utente

Intellinet

Intellinet IPS-10GM02-242W Manuale utente

Intellinet

Intellinet 561877 Manuale utente

Intellinet

Intellinet 523929 Manuale utente

Intellinet

Intellinet IPS-6GM02-60W Manuale utente

Intellinet

Intellinet 560559 Manuale utente

Intellinet

Intellinet 561822 Manuale utente

Intellinet

Intellinet IPS-54GM06-10G-450W Manuale utente

Intellinet

Intellinet IPS-05-2.5G-55W Manuale utente

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

D-Link

D-Link DES-1226G Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente
