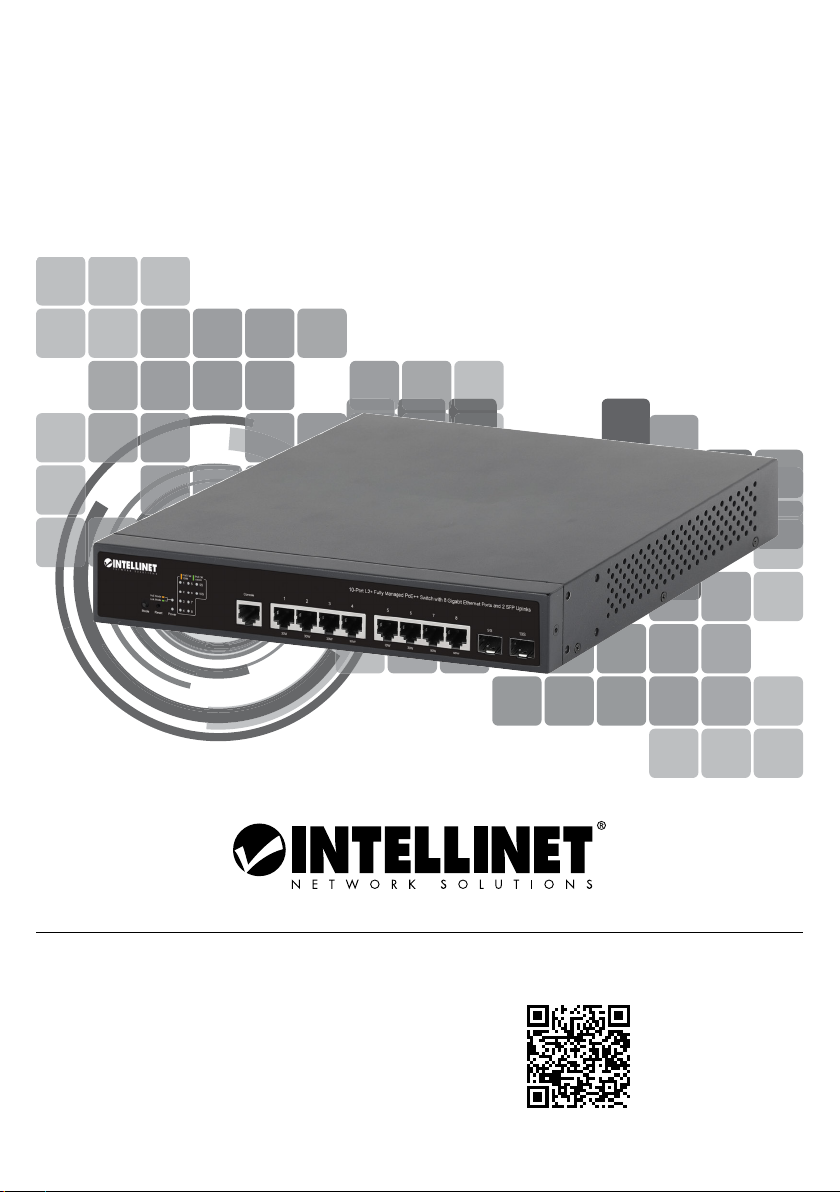

Intellinet IPS-10GM02-242W Manuale utente

Scan to

product warranty

Important: Read before use. • Importante: Leer antes de usar.

For additional benets:

or go to: register.intellinet-network.com/r/562003

10-Port L2+ Fully Managed

PoE++ Switch with 8 Gigabit

Ethernet Ports and 2 SFP Uplinks

Instructions Model 562003 (IPS-10GM02-242W)

This guide presents the basic steps to set up and operate this device.

For the user manual and specifications, visit intellinet-network.com. Register your product

at register.intellinet-network.com/r/562003 or scan the QR code on the cover.

Placement

Prior to use, it is recommended that the switch be placed/positioned:

• on a level surface that can support the weight of the switch

(and any other items that need to be considered);

• with a minimum of 25 mm (approx. 1”) of

clearance on the top and sides for adequate ventilation;

• away from sources of electrical noise: radios, transmitters, broadband amplifiers, etc.;

• where it cannot be affected by excessive moisture;

• within 100 m (approx. 328’) of network devices (RJ45) it’s to be connected to.

The switch includes brackets and screws for optional rack mounting.

1 Disconnect any cables from the switch.

2 Position a bracket over the mounting holes on one side

of the switch and secure it in place with screws.

3 Repeat Step 2 on the other side of the switch.

4 Position the switch in the rack and screw

the brackets to the rack.

5 Reconnect any cables.

Chassis Ground Column

Located on the side of the power supply connector, a grounding

terminal connector is used to provide proper grounding for your switch.

It should be wired to an object that provides earth ground.

Connections

English

Instructions

English

• All ports on the switch support Auto-MDI/MDI-X functionality, so

you can use straight or crossover UTP/STP cables to connect the

RJ45 ports to PCs, routers, hubs, other switches, etc.

• Cat5e/6/6a/8.x UTP/STP cables provide optimal performance; if a status LED doesn’t

indicate a link or activity, check the corresponding device for proper setup and operation.

• Use the included power cable to connect the receptacle

on the back of the switch to a power outlet.

• Ports 1 – 8 can provide power to a connected powered device (PoE++ output

up to 90 watts on ports 7 and 8; PoE+ output up to 30 watts on ports 1

through 6); all powered devices should comply with IEEE 802.3bt/at/af.

LED Color Status Operation

PWR Green On Unit is receiving power.

Off Check connection.

Link/Act/

Speed

1-8

10/100M:

Orange

1000M:

Green

On Valid port connection.

Flashing Data is transmitted/received

Off No link established.

PoE 1-8 Green On The connected powered device (PD) is receiving power.

Orange Off No PD device is linked.

9S-10S

(SFP) Green

On Valid port connection.

Flashing Data is transmitted/received

Off No link established.

*NOTE: Press the Mode button to alternate between Link or PoE Status.

Basic Web-Based Browser Management

1 Open your Web browser.

2 Enter http:// and the IP address of the switch in the Address field.

The default management IP address is 192.168.2.1.

3 Press Enter to display the login screen. In the Username field, enter admin; in the

Password field, enter the serial number on the bottom of the switch. Click OK.

Instructions

Anleitung

Deutsch

Diese Kurzanleitung zeigt die grundlegenden Schritte zur

Einrichtung und Inbetriebnahme dieses Geräts.

Das Benutzerhandbuch und die technischen Daten finden Sie unter intellinet-network.com.

Registrieren Sie Ihr Produkt auf register.intellinet-network.com/r/562003

oder scannen Sie den QR-Code auf dem Deckblatt.

Nutzungsumgebung

Er wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:

• auf ebenem Untergrund, der das Gewicht des

Switches (und evtl. anderer Gegenstände) trägt;

• mit mindestens 25 mm Abstand

zu allen Seiten für angemessenen Luftdurchsatz;

• fern von anderen Übertragungsgeräten wie Radios, Breitband-verstärker, etc.;

• nicht in feuchten Umgebungen;

• max. 100 m von den Netzwerkgeräten (RJ45) entfernt, die Sie anschließen möchten.

Diesem Switch liegen Haltewinkel und Schrauben für optionale Rackmontage bei.

1 Trennen Sie alle Kabel von dem Switch.

2 Platzieren Sie einen Haltewinkel über den Montagelöchern auf

einer Seite des Switches und fixieren Sie ihn mit Schrauben.

3 Wiederholen Sie Schritt 2 auf der anderen Seite des Switches.

4 Platzieren Sie den Switch in dem Rack und

schrauben Sie die Haltewinkel fest.

5 Schließen Sie alle Kabel wieder an.

Gehäuseerdungsschraube

Der Erdungsendverbinder, der sich auf der rechten Seite des Netzsteckers befindet,

erleichtert die korrekte Erdung des Switches. Stellen Sie bitte sicher, dass sie mit einem

Objekt verbunden ist, das eine direkte Verbindung zu einem Erdungsleiter besitzt.

Anschlüsse

• Alle Ports unterstützen Auto-MDI/MDI-X Funktionalität, daher können Sie ein

Crossover- oder Nicht-Crossover UTP-/STP-Kabel verwenden, um die RJ45-

Ports mit PCs, Routern, Hubs, anderen Switchen etc. zu verbinden.

• Cat5e/6/6a/8.x- UTP/STP-Kabel bieten die beste Performance. Wenn eine LED

keine Verbindung/Aktivität anzeigt, überprüfen Sie das verbundene Gerät.

• Verwenden Sie das beiliegende Stromkabel, um die Strombuchse auf

der Rückseite des Switches mit einer Steckdose zu verbinden.

• Die Ports 1 – 8 können ein angeschlossenes Gerät mit Strom versorgen (PoE++ -Ausgang

bis zu 90 Watt an den Ports 7 und 8; PoE+ -Ausgang bis zu 30 Watt an den Ports 1 bis 6);

alle mit Strom versorgten Geräte sollten dem Standard IEEE 802.3bt/at/af entsprechen.

LED Color Status Operation

PWR Grün An Gerät wird mit Strom versorgt.

Aus Stromanschluss prüfen.

Link/Act/

Speed

1-8

10/100M:

Orange

1000M:

Grün

An Verbindung ist hergestellt.

Blinkend Daten werden gesendet/empfangen.

Aus Verbindung ist nicht hergestellt.

PoE 1-8 Grün An Das angeschlossene Gerät (PD) erhält Strom.

Orange Aus Kein PD-Gerät angeschlossen.

9S-10S

(SFP) Grün

An Verbindung ist hergestellt.

Blinkend Datenübertragung.

Aus Verbindung ist nicht hergestellt.

* HINWEIS: Drücken Sie die Taste Mode, um zwischen dem Link- und dem PoE-Status zu wechseln.

Grundlagen der Steuerung über den Webbrowser.

1 Öffnen Sie Ihren Webbrowser.

2 Geben Sie http:// und die IP-Adresse des Switches in der Adresszeile

ein. Die Standard-IP-Adresse lautet 192.168.2.1.

3 Drücken Sie Enter, um zum Loginfenster zu gelangen. Geben Sie als Benutzernamen

admin. Geben Sie im Passwort-Feld die Seriennummer ein, die sich auf dem

Aufkleber auf der Unterseite des Switch befindet. Klicken Sie auf OK.

Deutsch

Anleitung

6 Español

Esta guía presenta los pasos básicos para instalar y operar este dispositivo.

Para tener el manual de usuario y los requisitos, visita intellinet-network.com. Registre el

producto en register.intellinet-network.com/r/562003 o escanee el código QR en la cubierta.

Colocación

Antes de utilizarlo, se recomienda que el switch sea colocado/fijado:

• Sobre una superficie plana que pueda soportar el peso del

switch (y cualquier otro artículo que deba ser considerado);

• Con un mínimo de 25 mm (1”aprox.) de espacio

libre en la parte superior y en los lados para una ventilación adecuada;

• Apartado de fuentes de ruido eléctrico: radios, transmisores, amplificadores, etc.;

• Donde no sea afectado por la humedad excesiva;

• Dentro de 100 m (aprox. 328’) de los dispositivos de red (RJ45) que deben conectarse.

El switch incluye los soportes y tornillos para su montaje en Rack (opcional).

1 Desconecte cualquier cable del switch.

2 Coloque el soporte sobre los orificios de montaje, ubicados

a un lado del switch y sujételo con los tornillos.

3 Repita el paso 2 en el lado contrario del switch.

4 Coloque el switch en el rack y atornille los soportes al rack.

5 Conecte nuevamente todos los cables.

Chasis-Tornillo de toma de tierra

Ubicado en el lado derecho del conector de la fuente de alimentación, el conector del

terminal de tierra facilita la adecuada conexión para el switch (conmutador). Asegúrese

de engancharlo a un objeto que proporcione acceso directo a un conductor de tierra.

Conexiónes

Instrucciones

• Todos los puertos del switch soportan Auto-MDI/MDI-X, puede utilizarse cable directo o

cruzado UTP/STP para conectar los puertos RJ45 a la PC, router, hub, otros switches, etc.

• Los cables Cat5e/6/6a/8.x UTP/STP proporcionan un redimiento optimo; Si un LED

no indica conectividad ó actividad, compruebe las conexiones sean adecuadas.

• Utilice el cable de corriente incluido para conectar la parte

trasera del switch con una toma de corriente.

• Los puertos 1 a 8 pueden suministrar alimentación a un dispositivo conectado (salida

PoE++ de hasta 90 vatios en los puertos 7 y 8; salida PoE+ de hasta 30 vatios en los puertos

1 a 6); todos los dispositivos alimentados deben cumplir la norma IEEE 802.3bt/at/af.

LED Color Status Operation

PWR Verde Encendido El dispositivo recibe energía.

Apagado Compruebe la conexión.

Link/Act/

Speed

1-8

10/100M:

Naranja

1000M:

Verde

Encendido Válida el puerto de conexión.

Parpadeo Datos enviados/recibidos.

Apagado No hay conexión.

PoE 1-8 Verde Encendido El dispositivo conectado (PD) recibe alimentación eléctrica.

Naranja Apagado No hay un dispositivo PD conectado.

9S-10S

(SFP) Verde

Encendido Válida el puerto de conexión.

Parpadeo Datos enviados/recibidos.

Apagado No hay conexión.

* NOTE: Presione el botón Mode para alternar entre Enlace y Estado del PoE.

Administración básica vía Navegador Web

1 Inicie su Navegador Web.

2 Ingrese http:// y la dirección IP del switch en la barra de direcciones.

La dirección de administración por defecto es 192.168.2.1.

3 Presione Enter para ingresar a la pantalla de inicio de sesión. El nombre

de usuario es admin, la contraseña es el número de serie que está en la

etiqueta en la parte inferior del conmutador. Haga clic en OK (Aceptar).

Español

Instrucciones

8 Français

Ce guide décrit les bases pour configurer et opérer cet appareil.

Pour obtenir le manuel utilisateur et des spécifications, visitez intellinet-network.com.

Enregistrez votre produit sur register.intellinet-network.com/r/562003 ou

scannez le code QR figurant sur la couverture.

Placement

Avant d’utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter

son poids (et celui d’autres objets) ;

• ac. un écartement minimal de 25

mm d’autres objets pour une ventilation suffisante ;

• loin des appareils électriques qui peuvent être source d‘interférence (des radios etc.) ;

• loin des environnements humides ;

• pas plus de 100 m des périphériques réseau (RJ45)

auxquels vous souhaitez vous connecter.

Le commutateur inclut des équerres et vis pour un montage en rack optionnelle.

1 Déconnectez tous les cordons du commutateur.

2 Positionnez une équerre sur les trous de montage à un

côté du commutateur et sécurisez-la avec des vis.

3 Répétez l’étape 2 à l’autre côté du commutateur.

4 Positionnez le commutateur en rack et

vissez les équerres au rack.

5 Reconnectez tous les cordons.

Vis de châssis/Mise à la terre

Situé sur le côté droit du connecteur d’alimentation, le connecteur

de terre facilite la mise à la terre du commutateur. Assurez-vous de la

connecter à un objet qui fournit un accès direct à la terre.

Connexions

Instructions

• Tous les ports de ce commutateur supportent la fonctionnalité Auto-MDI/

MDI-X, donc vous pouvez utiliser des câbles UTP/STP croisés ou non-croisés pour

connecter les ports RJ45 aux PCs, routeurs, hubs, d’autres commutateurs etc.

• Des câbles Cat5e/6/6a/8.x UTP/STP garantissent des performances optimales ;

si un DEL n’indique pas d’activité, vérifiez l’appareil correspondant.

• Utilisez le cordon d’alimentation inclus pour connecter l’entrée d’alimentation

au panneau arrière du commutateur à une prise de courant.

• Les ports 1 à 8 peuvent alimenter un dispositif connecté (sortie PoE++ jusqu’à 90

watts sur les ports 7 et 8 ; sortie PoE+ jusqu’à 30 watts sur les ports 1 à 6) ; tous les

dispositifs alimentés doivent être conformes à la norme IEEE 802.3bt/at/af.

LED Color Status Operation

PWR Vert Allumé Appareil est alimenté.

Éteint Vérifiez l’alimentation.

Link/Act/

Speed

1-8

10/100M:

Orange

1000M:

Vert

Allumé Connexion est établie.

Clignotant Données sont transmises.

Éteint Connexion n’est pas établie.

PoE 1-8 Vert Allumé L’appareil connecté (PD) est alimenté.

Orange Éteint Port n’est connecté pas à un appareil PD.

9S-10S

(SFP) Vert

Allumé Connexion est établie.

Clignotant Données sont transmises.

Éteint Connexion n’est pas établie.

* REMARQUE : appuyez sur le bouton Mode pour alterner entre l’état de liaison et l’état PoE.

Base de la gestion Web

1 Ouvrez votre navigateur Web.

2 Entrez http:// et l’adresse IP du commutateur dans le champ

Adresse. L’adresse IP par défaut degestion est 192.168.2.1.

3 Appuyez sur Entrée pour afficher la fenêtre connexion. Dans le champ nom

utilisateur, entrez admin ; dans le champ mot de passe, saisissez le numéro de série

figurant sur l’autocollant qui se trouve au bas de l’interrupteur. Cliquez sur OK.

Français

Instructions

10 Polski

Ta instrukcja prezentuje podstawowe kroki podłączenia i instalacji urządzenia.

Instrukcja obsługi i specyfikacja produktu dostępne na stronie intellinet-network.com.

Zarejestruj produkt na register.intellinet-network.com/r/562003 lub

zeskanuj znajdujący się na pokrywie kod QR.

Umiejscowienie

Zaleca się, aby urządzenie w trakcie użytkowania było umiejscowione:

• na płaskiej powierzchni, w miejscu

odpowiednim do wagi urządzenia;

• dla zapewnienia dobrej wentylacji w odległości co

najmniej 25 mm obudowy urządzenia od podłoża, na którym się znajduje;

• z dala od źródeł zakłóceń elektrycznych: radia, nadajniki szerokopasmowe, itp.;

• z dala od nadmiernej wilgoci;

• odległości do 100 m od innych urządzeń sieciowych,

z którymi bezpośrednio jest połączony.

W zestawie znajdują się uchwyty oraz śrubki do opcjonalnego mocowania rackowego.

1 Odłącz wszystkie kable od przełącznika.

2 Umieść uchwyt na dziurach na bocznej części

przełącznika i przykręć go śrubami.

3 Powtórz czynność z punktu nr 2 dla drugiego uchwytu.

4 Umieść przełącznik w racku i przykręć go śrubami.

5 Podłącz kable.

Śruba uziemiająca obudowy

Ulokowany po prawej stronie gniazda zasilania, terminal uziemiający

pozwala prawidłowo uziemić przełącznik. Ż przewód połączony jest z

przedmiotem z bezpośrednim dostępem do przewodnika uziemienia.

Podłączenie

Instrukcje

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Intellinet Interruttore

Intellinet

Intellinet 561365 Manuale utente

Intellinet

Intellinet 561426 Manuale utente

Intellinet

Intellinet IPS-28GM04-370W Manuale utente

Intellinet

Intellinet 560542 Manuale utente

Intellinet

Intellinet 524513 Manuale utente

Intellinet

Intellinet 523783 Manuale utente

Intellinet

Intellinet KVM 157025 Manuale utente

Intellinet

Intellinet 524513 Manuale utente

Intellinet

Intellinet 560764 V1 Series Manuale utente

Intellinet

Intellinet 560856 Manuale utente

Intellinet

Intellinet 561280 Manuale utente

Intellinet

Intellinet 552004 Manuale utente

Intellinet

Intellinet 156066 Manuale utente

Intellinet

Intellinet Cat5e 162470 Manuale utente

Intellinet

Intellinet 502931 Manuale utente

Intellinet

Intellinet IES-48GM04 Manuale utente

Intellinet

Intellinet 561624 Manuale utente

Intellinet

Intellinet 560542 Manuale utente

Intellinet

Intellinet 524100 Manuale utente

Intellinet

Intellinet IPS-05-2.5G-55W Manuale utente

Intellinet

Intellinet 561754 Manuale utente

Intellinet

Intellinet 523530 Manuale utente

Intellinet

Intellinet 561228 Istruzioni per il montaggio

Intellinet

Intellinet 560993 Manuale utente

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

D-Link

D-Link DES-1226G Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente
