IV Produkt Envistar Top Guida alla risoluzione dei problemi

Envistar Top

SV Drift- och skötselanvisningar

EN Operation and maintenance

instructions

DA Drifts- og vedligeholdelses-

anvisninger

FI Käyttö- ja hoito-ohjeet

NO Bruks- og vedlikeholdsanvisning

Air handling with the focus on LCC

CRAMO

C80

ATCR-06

CRAMO

C100

ATER-06

CRAMO

IVK-300

ATCR-04-1C

CRAMO

C40

ATCR-06-1C

Sida 1

Drift- och skötselanvisningar

Envistar / CRAMO

DSCR111125.01

ENDAFI

Löpande produktutveckling kan medföra ändringar utan föregående meddelande.

1 Allmänt

1.1 Avsedd användning ........................................................................................................2

1.2 Säkerhetsföreskrifter ......................................................................................................2

1.3 Tillverkare ...............................................................................................................................3

1.4 Beteckningar ........................................................................................................................3

1.5 CE-märkning och EG-försäkran .............................................................................3

1.6 Skötsel ......................................................................................................................................4

1.7 Tillsynsintervaller ...............................................................................................................4

1.8 Förlängd garanti ................................................................................................................4

1.9 Reservdelar ...........................................................................................................................4

2 Drift

2.1 Igångkörningsföreskrifter aggregat inkl. styr ................................................5

2.2 Igångkörningsföreskrifter kylaggregat inkl. styr .........................................5

2.3 Inkopplingsanvisningar och avsäkringar –aggregat inkl. styr .........5

3 Skötselanvisningar

3.1 Filter (kod ATEF), engångstyp ..................................................................................6

3.2 Återvinnare rotor ................................................................................................................8

3.3 Luftvärmare vatten (kod ATEV) ............................................................................10

3.4 Luftvärmare El (kod ATEE) .......................................................................................11

3.5 Fläktenhet ...........................................................................................................................12

3.6 Spjäll (kod ETET-UM, ETET-TR) ..........................................................................14

3.7 Kylaggregat StarCooler ...........................................................................................15

4 Felsökning ....................................................................................................................................18

5 Kodnycklar ...................................................................................................................................20

Innehållsförteckning

Bilagor till kylaggregat StarCooler

1 Tryck- och täthetsprovning

2 Säkerhetsutrustning

3 Igångkörningsprotokoll

Sida 2

Drift- och skötselanvisningar

Envistar / CRAMO

DSCR111125.01

Löpande produktutveckling kan medföra ändringar utan föregående meddelande.

1 Allmänt

1.1 Avsedd användning

Envistar Top aggregatserie är avsedd att användas som luftbehandlingsaggregat

för komfortventilation i fastigheter.

1.2 Säkerhetsföreskrifter

Beakta aggregatets varningsskyltar samt följande säkerhetsföreskrifter:

Låsbar säkerhetsbrytare

VARNING!

Hög spänning och roterande fläkthjul, risk för personskada.

Vid ingrepp/service –Stäng av aggregatet via styr, vrid därefter

säkerhetsbrytaren till 0-läge och lås den.

OBS!

Säkerhetsbrytare är inte dimensionerade för start/stopp av aggregatet.

Aggregatet ska startas och stängas av med hjälp av styrutrustningen.

Inspektionsluckor

VARNING!

Övertryck i aggregat, risk för personskada. Låt trycket sjunka

innan inspektionsluckor öppnas.

VARNING!

Roterande fläkthjul, risk för personskada. Stäng av aggregatet

och vänta i minst 3 minuter innan inspektionsluckor öppnas.

OBS!

Luckor framför rörliga delar ska normalt vara låsta, beröringsskydd

finns ej. Vid ingrepp låses luckorna upp med medlevererad nyckel.

Elanslutning

VARNING!

Roterande fläkthjul, risk för personskada. Aggregaten får ej

spänningsättas förrän samtliga kanaler är anslutna.

OBS!

Elektrisk anslutning och övriga eltekniska arbeten får endast utföras av

behörig elektriker eller av servicepersonal som anvisats av IV Produkt.

Sida 3

Drift- och skötselanvisningar

Envistar / CRAMO

DSCR111125.01

ENDAFI

Löpande produktutveckling kan medföra ändringar utan föregående meddelande.

1.3 Tillverkare

Envistar Top är tillverkad av:

IV Produkt AB

Sjöuddevägen 7

S-350 43 VÄXJÖ

1.4 Beteckningar

Envistar Top tillverkas som enhetsaggregat med integrerat kylaggregat som till-

val. Enhetsaggregatet, och ev. kylaggregat, är försett med modellskyltplacerad

på fronten. Av modellskylten framgår erforderliga beteckningar för att identifiera

aggregatet.

Kodnyckel

Code key

Beteckning

Project name

Ordernummer

Order number

Max. varv

Max. rev.

Tillv. ort

Made in

Tillv. månad

Manuf. month

YYMM

ATER-04-00-NO-0-00

Modell

Model Envistar Top

TA1 FA1 POS 1

1234-567

– –

VÄXJÖ, SWEDEN

Max. temp. °Cr/m

1104

Art. Nr. 19121-1001

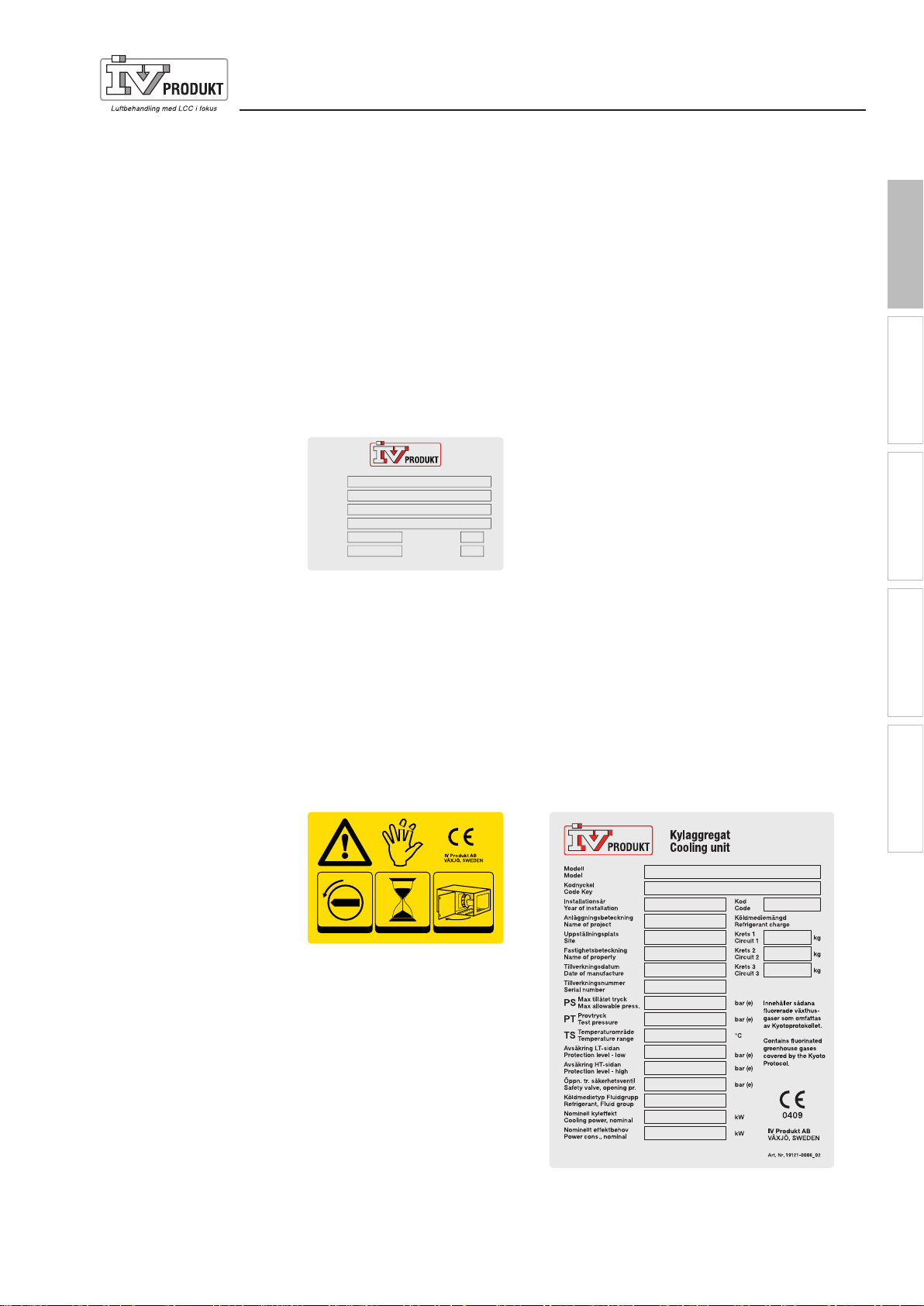

Exempel modellskylt

1.5 CE-märkning och EG-försäkran

Luftbehandlingsaggregaten och ev. tillhörande kylaggregat är CE-märkta vilket

innebär att de vid leverans uppfyller tillämpliga krav i EU Maskindirektiv

2006/42/EG samt övriga för aggregattyperna gällande EU-direktiv.

Som intyg på att kraven uppfylls finns dokumentet EG-försäkran (Försäkran om

överensstämmelse) vilket återfinns på www.ivprodukt.se.

CE-märkningen gäller de aggregat som IV Produkt AB tillverkar och levererar

med påbyggd styrutrustning.

Art. Nr. 19194-0001_01

12 3

180

Exempel CE-skylt för

luftbehandlingsaggregat

ATCR-04-00-NO-1

Envistar Top

2011-04-06

TA1 FA1 POS 1

1234-567

28,6

1,7

0,3

II R134a

Kv Albatross

Exempel CE-skylt för kylaggregat

Sida 4

Drift- och skötselanvisningar

Envistar / CRAMO

DSCR111125.01

Löpande produktutveckling kan medföra ändringar utan föregående meddelande.

1.6 Skötsel

Den fortlöpande skötseln av detta aggregat kan utföras antingen av den som

normalt ansvarar för fastighetsskötseln eller kan avtal tecknas med välrenomme-

rat servicebolag.

1.7 Tillsynsintervaller

Serviceschemat innefattar service- och tillsynsåtgärder på funktionsdelar som

kan ingå i luftbehandlingsaggregatet. Aggregatet innehåller en eller flera av

dessa funktionsdelar. De delar som är aktuella är markerade på lista i innehålls-

förteckningen, se sid 1.

Serviceschema Var 3000 h/6 mån *Beskrivning

Filter tilluft (kod ATEF)

Filter frånluft (kod ATEF)

Tryckfallskontroll,

ev byte

sid 6

Återvinnare rotor Kontroll och rengöring sid 8

Luftvärmare vatten (kod ATEV) Kontroll och rengöring sid 10

Luftvärmare El (kod ATEE) Kontroll och rengöring sid 11

Fläktenhet Kontroll och rengöring sid 12

Spjäll (kod ETET-UM, ETET-TR) Kontroll och rengöring sid 14

Kylaggregat StarCooler Kontroll och rengöring sid 15

*Var 3000:e drifttimme eller 6:e månad beroende på vad som inträffar först.

I miljöer med hög stofthalt i till- och/eller frånluft ska tillsyn av aggregatet ske

oftare.

1.8 Förlängd garanti

I de fall leveransen omfattas av 5-årsgaranti, i enlighet med ABM 07 med tillägg

ABM-V 07 eller i enlighet med NL 01 med tillägg VU03, bifogas IV Produkt

Service- och garantibok.

För att göra anspråk på förlängd garanti måste en komplett dokumenterad och

undertecknad IV Produkt Service- och garantibok kunna uppvisas.

1.9 Reservdelar

Reservdelar och tillbehör till detta aggregat beställs hos IV Produkts närmaste

försäljningskontor. Vid beställning ska produktkoden anges.

Koden finns på separat dataskylt, placerad på respektive funktionsdel.

Till aggregaten finns en separat reservdelslista.

Sida 5

Drift- och skötselanvisningar

Envistar / CRAMO

DSCR111125.01

ENDAFI

Löpande produktutveckling kan medföra ändringar utan föregående meddelande.

2 Drift

2.1 Igångkörningsföreskrifter aggregat inkl. styr

Envistar Top med rotor (kod ATER) är ett fabriksbyggt enhetsaggregat som är

provat och dokumenterat på fabrik. Det kräver ingen särskild igångkörning av

certifierad person.

Entreprenören ska innan igångkörning ombesörja följande:

1. Inkoppling av kraft via låsbar säkerhetsbrytare.

OBS!

Elektrisk anslutning och övriga eltekniska arbeten får endast utföras av

behörig elektriker eller av servicepersonal som anvisats av IV Produkt.

2. Inkoppling av värme/kyl-batteri.

3. Anslutning av samtliga kanaler.

VARNING!

Roterande fläkthjul. Aggregaten får ej spänningsättas förrän

samtliga kanaler är anslutna.

2.2 Igångkörningsföreskrifter kylaggregat inkl. styr

Envistar Top med rotor och kylaggregat StarCooler (kod ATCR) är ett fabriks-

byggt enhetsaggregat provat och dokumenterat på fabrik.

Entreprenören ska innan igångkörning ombesörja följande:

1. Anslutning av kondensvattenavlopp till avlopp.

2. Injustering av projekterade luftflöden på till- respektive frånluft.

2.3 Inkopplingsanvisningar och avsäkringar –aggregat inkl. styr

Säkerhetsbrytare

Säkerhetsbrytare finns monterad på aggregatet.

Elscheman

För elscheman till aggregat med styrutrustning, se orderunika elscheman bifo-

gade med aggregatleveransen.

Aggregatfunktioner, kraftmatning och avsäkring

Aggregatfunktionerna kraftmatas gemensamt, följande avsäkringar rekommen-

deras.

Storlek Ventilation

Ventilation + Kylaggregat Ventilation + Luftvärmare El Ventilation + Kylaggregat + Luftvärmare El

Eff.var. 1 Eff.var. 2 Eff.var. 1 Eff.var. 2 Eff.var. 1+1 Eff.var. 1+2 Eff.var. 2+1 Eff.var. 2+2

04 230V+N

10AT

3×400V+N

10AT

3×400V+N

10AT

3×400V+N

16AT

3×400V+N

20AT

3×400V+N

16AT

3×400V+N

20AT

3×400V+N

16AT

3×400V+N

20AT

06 3×400V+N

10AT

3×400V+N

16AT

3×400V+N

16AT

3×400V+N

25AT

3×400V+N

20AT

3×400V+N

25AT

3×400V+N

20AT

3×400V+N

25AT

3×400V+N

20AT

Sida 6

Drift- och skötselanvisningar

Envistar / CRAMO

DSCR111125.01

Löpande produktutveckling kan medföra ändringar utan föregående meddelande.

3 Skötselanvisningar

3.1 Filter (kod ATEF), engångstyp

Luftfilter i en luftbehandlingsanläggning ska förhindra damm och stoft att

komma in i byggnaden. De ska också skydda aggregatets känsliga delar,

exempelvis batterier och återvinnare, från nedsmutsning.

Avskiljningseffekten kan variera mycket mellan olika filtertyper. Förmågan att

ackumulera stoft varierar också mycket kraftigt. Det är därför viktigt att använda

filter av samma kvalitet och kapacitet vid filterbyte. Avskiljningsklass anges med

standardbeteckningar F5–F7 som är finfilter. Högre siffra betyder högre avskilj-

ningsgrad.

Filtren är avsedda för engångsbruk. Om filtren blir igensatta minskar aggregatets

kapacitet. Filtren ska därför bytas om tryckfallet över filtret överstiger angivet

sluttryckfall. Det är viktigt att aggregatet stoppas i samband med filterbyte så att

inte damm som lossnar sugs in i aggregatet. Därför ska också filterdelarna

rengöras i samband med byte.

Kontroll

Kontrollera tryckfallen över filtren. Tryckfallen mäts med manometer ansluten till

sonderna. Sonderna är anslutna på vardera sidan av filtren.

Om angivet sluttryckfall har uppnåtts ska filtret bytas.

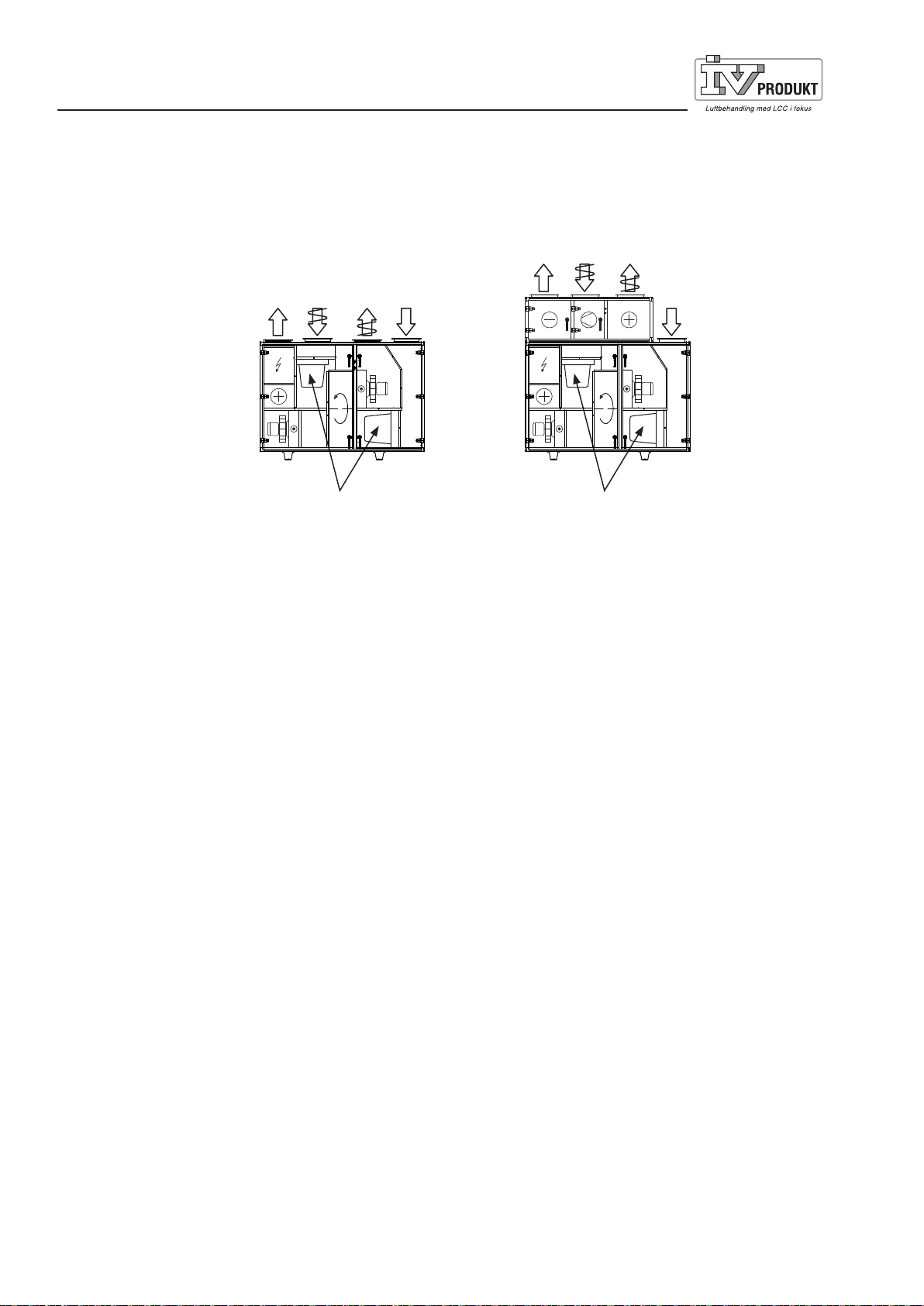

FilterFilter

Sida 7

Drift- och skötselanvisningar

Envistar / CRAMO

DSCR111125.01

ENDAFI

Löpande produktutveckling kan medföra ändringar utan föregående meddelande.

Filterdata

Storlek Filtertyp

Antal

ﬁlter

Mått (mm) Filter-

klass

Filteryta

total (m²)

Rek. sluttryck-

fall (Pa)Ram Längd

04 Påsﬁlter F5-F7 1 650×287 320 F5

1,7

2,2

125

165

06 Påsﬁlter F5-F7 1 790×287 370 F5

2,5

3,1

145

180

Filterbyte

1. Stäng av aggregatet via styr och lås säkerhetsbrytaren i 0-läge.

OBS!

Säkerhetsbrytare är inte dimensionerade för start/stopp av aggregatet.

Aggregatet ska startas och stängas av med hjälp av styrutrustningen.

2. Avvakta till fläktarna stannat och öppna inspektionsluckan.

VARNING!

Övertryck i aggregat, risk för personskada. Låt trycket sjunka

innan inspektionsluckor öppnas.

3. Lossa excenterskenorna.

Excenterskenor

4. Ta bort det gamla filtret genom att dra det mot dig.

5. Rengör filterskåpen.

6. Sätt in det nya filtret, tryck in excenterskenorna och stäng inspektionsluckan.

7. Om det finns fast monterad filtervakt: sätt fast sonderna på vardera sidan av

filtret.

8. Starta aggregatet.

Sida 8

Drift- och skötselanvisningar

Envistar / CRAMO

DSCR111125.01

Löpande produktutveckling kan medföra ändringar utan föregående meddelande.

3.2 Återvinnare rotor

Återvinnarens uppgift är att återvinna värme ur frånluften och överföra denna

värme till tilluften. Därigenom reduceras effektbehovet och energiförbrukningen.

Bristfällig funktion hos återvinnaren genom minskad återvinningsgrad innebär

ökad energiförbrukning. Det innebär också att projekterad tilluftstemperatur inte

uppnås vid låga utetemperaturer.

En tänkbar anledning till reducerad återvinningsgrad kan vara att rotorn roterar

för långsamt eftersom drivremmen slirar. Varvtalet ska ej understiga 8 r/min vid

full återvinning.

Det är inte vanligt att rotorns kanaler sätts igen av stoft, eftersom rotorn normalt

är självrensande. Det kan dock hända om stoftet är av klibbig natur.

En reducering av frånluftsflödet, t ex genom försmutsning av frånluftsfilter, med-

för reducerad återvinningsgrad.

Återvinnare rotor

Altri manuali per Envistar Top

Indice

Lingue:

Altri manuali IV Produkt Unità di trattamento dell'aria

IV Produkt

IV Produkt Envistar Compact Guida all'installazione

IV Produkt

IV Produkt Envistar Flex Manuale utente

IV Produkt

IV Produkt Envistar Compact Series Manuale utente

IV Produkt

IV Produkt Envistar Flex 060 Guida all'installazione

IV Produkt

IV Produkt Envistar Top 04 Guida alla risoluzione dei problemi

IV Produkt

IV Produkt Envistar Top Manuale utente

IV Produkt

IV Produkt Envistar Compact Manuale utente

IV Produkt

IV Produkt Envistar Top Series Manuale utente

IV Produkt

IV Produkt Envistar Flex 060 Guida all'installazione

IV Produkt

IV Produkt EcoCooler 100 Manuale utente

IV Produkt

IV Produkt Envistar Compact Manuale utente

IV Produkt

IV Produkt Envistar Flex Manuale utente

IV Produkt

IV Produkt Envistar Top Manuale

IV Produkt

IV Produkt Envistar Top Series Guida all'installazione

IV Produkt

IV Produkt Flexomix Manuale utente

IV Produkt

IV Produkt Flexomix MIE-FB Manuale utente

IV Produkt

IV Produkt Envistar Flex Manuale utente

IV Produkt

IV Produkt Envistar Top Manuale utente

IV Produkt

IV Produkt Envistar Compact Manuale utente

IV Produkt

IV Produkt Envistar Flex Manuale utente

IV Produkt

IV Produkt Envistar Flex Series Guida alla risoluzione dei problemi

Manuali Unità di trattamento dell'aria popolari di altre marche

Klimor

Klimor EVO-S Manuale utente

Salda

Salda SMARTY XP Guida

BLAUBERG

BLAUBERG KOMFORT Roto EC S400 Manuale utente

Trenton

Trenton TPLP Series Manuale utente

Kemper

Kemper CleanAirTower Manuale utente

Daikin

Daikin DV PTC 14 Series Manuale utente

Haier

Haier HB2400VA1M20 Manuale utente

Webasto

Webasto BlueCool A-Series Manuale utente

RDZ

RDZ DA 701 Documento tecnico

Carrier

Carrier 39T Dimensioni e guida di installazione

Armstrong Air

Armstrong Air BCE5V Series Manuale utente

ActronAir

ActronAir CAY500T Manuale utente

Carrier

Carrier 40MBDAQ Manuale utente

Allied

Allied A93UH1E Manuale utente

Nortek

Nortek B6VMAI Manuale utente

TemperZone

TemperZone Econex Pro OPA 1410RLTM4FPQD Guida alla manutenzione e all'assistenza

RDZ

RDZ WHR 200 Documento tecnico

AAON

AAON H3 Series Manuale del proprietario
