iWeld HEAVY DUTY 315 Manuale utente
CUTTING EDGE WELDING
HASZNÁLATI UTASÍTÁS
MMA IGBT technológiás
DC hegesztő inverterek
HEAVY DUTY 315 IGBT
HEAVY DUTY 400C IGBT
HU
• Hegesztés alatt ne kapcsoljon más üzemmódra,
mert árt a gépnek!
• Használaton kívül csatlakoztassa le a munkaká-
beleket a gépről.
• A főkapcsoló gomb biztosítja a készülék teljes
áramtalanítását.
• A hegesztő tartozékok, kiegészítők sérülésmentesek,
kiváló minőségűek legyenek.
• Csak szakképzett személy használja a készüléket!
ÁRAMÜTÉS: végzetes lehet!
• Földeléskábelt – amennyiben szükséges, mert nem
földelt a hálózat - az előírásoknak megfelelően
csatlakoztassa!
• Csupasz kézzel ne érjen semmilyen vezető rész-
hez a hegesztő körben, mint elektróda vagy
vezeték vég! Hegesztéskor a kezelő viseljen száraz
védőkesztyűt !
Kerülje a füst vagy gázok belégzését!
• Hegesztéskor keletkezett füst és gázok ártalmasak
az egészségre.
• Munkaterület legyen jól szellőztetett!
Az ív fénykibocsátása árt a szemnek és bőrnek!
• Hegesztés alatt viseljen hegesztő pajzsot,
védőszemüveget és védőöltözetet a fény és a
hősugárzás ellen!
• A munkaterületen vagy annak közelében tartóz-
kodókat is védeni kell a sugárzásoktól!
TŰZVESZÉLY!
• A hegesztési fröccsenés tüzet okozhat, ezért a
gyúlékony anyagot távolítsa el a munkaterületről!
• A tűzoltó készülék jelenléte és a kezelő tűzvédelmi
szakképesítése is szükséges a gép használatához!
Zaj: Árthat a hallásnak!
• Hegesztéskor / vágáskor keletkező zaj árthat a hal-
lásnak, fülvédőt alkalmazzon!
Meghibásodás:
• Tanulmányozza át a kézikönyvet
• Hívja forgalmazóját további tanácsért.
FIGYELEM!
A hegesztés és vágás veszélyes üzem, ha nem körültekintően dolgoznak könnyen
balesetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért
a műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa
el figyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt
2
TARTALOMJEGYZÉK
BEVEZETÉS 4.
FŐBB PARAMÉTEREK 5.
BEÜZEMELÉS 6.
MŰKÖDÉS 7-8.
ÓVINTÉZKEDÉSEK 9.
KARBANTARTÁS 9.
HU
3
Bevezetés
Először is köszönjük, hogy hegesztőgépünket választotta és használja.
Hegesztőgépünk fejlett inverter technológiával készült és a nagy frekvenciájú, nagy
teljesítményű IGBT egyenirányítja az áramot, majd PWM használatával a kimenő egy-
enáramot nagy teljesítményű munkavégzésre alkalmassá teszi, nagyban csökkentve
a fő transzformátor tömegét és méreteit, 30%-al növelve a hatékonyságot.
A gép hatékonysága elérheti a 85%-ot ami 30%-os energia-megtakarítást eredmé-
nyez a hagyományos transzformátoros gépekkel összehasonlításban.
Az ívképzés a magas frekvenciájú rezgés elvét alkalmazza.
Jelen hegesztőgép ipari és professzionális használatra alkalmas, megfelel az IEC60974
Nemzetközi Biztonsági Szabvány előírásainak.
Vásárlástól számított 1 év garanciát vállalunk a termékre. A garancia kizárólag a
vásárlás napján érvényesített garancia jeggyel és az eredeti számlával érvényes! A
gép gyári sorszámmal ellátott, kérjük győződjön meg arról, hogy ez a sorszám mind a
garancia jegyre, mind a számla első példányára felkerüljön!
Kérjük, hogy figyelmesen olvassa el és alkalmazza jelen útmutatót beüzemelés és
működés előtt!
HU
4
1. Fő paraméterek
HU
Paraméterek/Modell HEAVY DUTY 400C IGBT HEAVY DUTY 315 IGBT
800G400IGBT 800G315IGBT
CELL
Állítható ARC force
Állítható Hot-Start
Hálózati feszültség (V) 3x400±15% 3x400±15%
Hálózati teljesítmény (kVA) 18 13,7
Üresjárai feszültség (V) 96 80
Munkafeszültség (V) 18 18
Hegesztőáram tartomány (A) 20-400 25-315
Bekapcsolási idő (%) 40 °C 400A@80%,
40 °C 309A@100%
40 °C 315A@80%,
40 °C 210A@100%
Hatásfok (%) 60 88
Elektróda átmérő (mm) 1.6 - 6 1.6-5.0
Szigetelési osztály F F
Védelmi osztály IP21S IP21S
Tömeg (kg) 26 10,9
Méret (mm) 513 x 268 x 455 410X170X320
5
2. Beüzemelés
2-1. Csatlakozás az elektromos hálózatra
1. Minden gép saját elsődleges áramvezetékkel rendelkezik, ezért a megfelelő hálózati
dugaljon keresztül a földelt hálózatra kell csatlakoztatni!
2. Az áramvezetéket a megfelelő hálózati csatlakozóba kell bedugni!
3. Multiméterrel ellenőrizzük, hogy feszültség megfelelő sávtartományban van-e!
HU
2-2. Kimeneti vezetékek csatlakozása
1. Mindegyik gépnek két lengő csatlakozója van, amit a panelra csatlakoztathatunk.
Ellenőrizzük, hogy jól csatlakozzanak a kábelek, különben mindkét oldal sérülhet,
eléghet!
2. Az elektródafogó-vezeték a negatív pólushoz, míg a munkadarab (test) a pozitív
pólushoz kapcsolódik. Ha nem földelt a hálózat, akkor a gépet a hátulján lévő
földelési csatlakozón keresztül külön földelni kell!
3. Oda kell figyelni az elektróda vezetékre. Általában 2 módja van az egyenáramú
hegesztőgép kapcsolására: pozitív és negatív csatlakozás. Pozitív: elektródatartó
„-„, míg a munkadarab a „+”-hoz. Negatív: munkadarab „-„ , míg elektródatartó
„+” –hoz kapcsolt. A gyakorlatnak megfelelő módot válassza, mivel hibás kapcsolás
instabil ívet, illetve sok fröccsenést okozhat. Ilyenkor cserélje meg a polaritást, hogy
elkerülje a hibás géphasználatot!
4. Ha a munkadarab túl messze van a géptől (50-100m) és a másodlagos vezeték túl
hosszú, akkor a vezeték keresztmetszetét növelni kell, hogy elkerüljük a feszültsége-
sést.

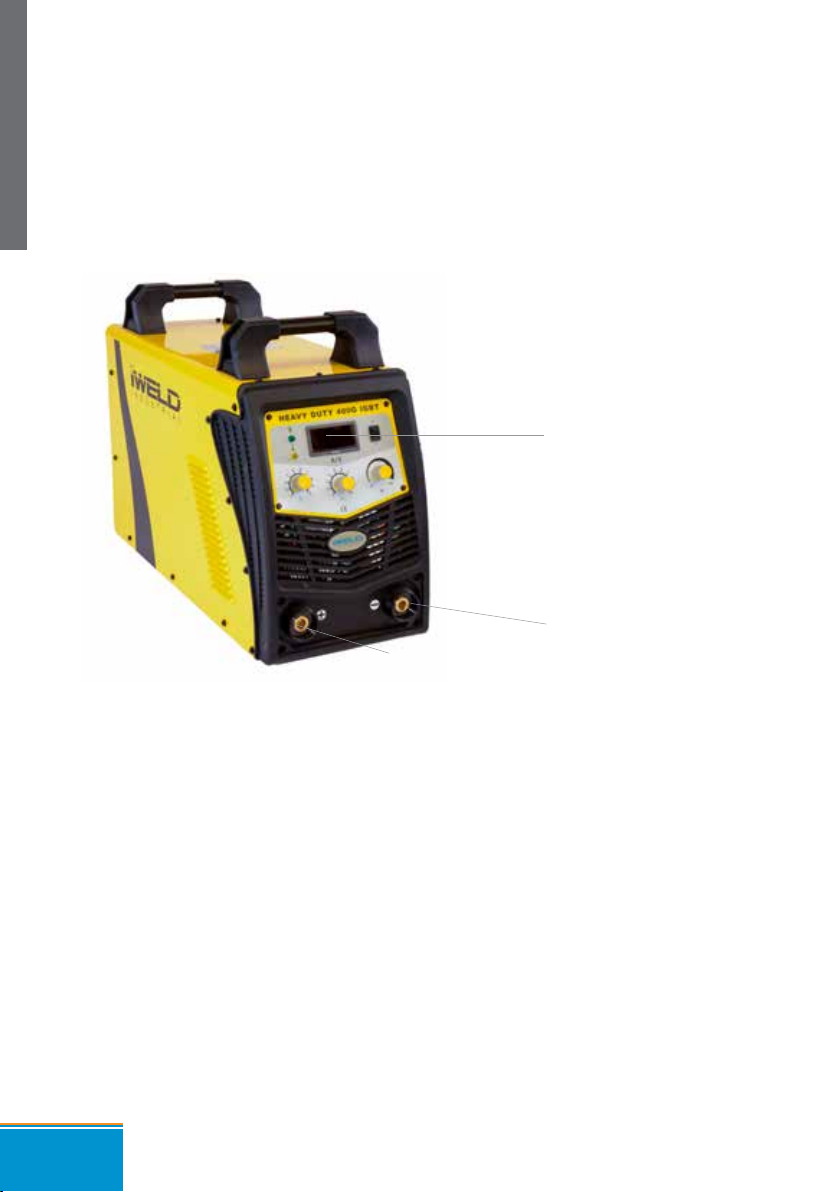

Kezelőpanel
Pozítív csatlakozó
Negatív csatlakozó
6
3. Működés
HU
2-3. Ellenőrzés
1. Ellenőrizzük, hogy a gép megfelelő módon legyen földelve!
2. Ellenőrizzük, hogy minden csatlakozás tökéletes-e, különösen a gép földelése!
3. Ellenőrizzük, hogy az elektródafogó kábelcsatlakozása tökéletes legyen!
4. Ellenőrizzük, hogy a kimenetek polaritása megfelelő legyen!
5. A hegesztési fröccsenés tüzet okozhat, ezért ellenőrizze, hogy nincs-e gyúlékony
anyag a munkaterületen!
1. Kapcsolja be a főáram kapcsolót! Az LCD kijelző mutatja a beállított áramértéket és
a ventilátor forogni kezd.
2. A gyakorlati alkalmazásnak megfelelően, állítsa a hegesztési paramétereket a he-
gesztéshez szükséges értékre.
3. Általában a hegesztési áram erőssége az elektróda átmérőkhöz megfelelően az
alábbiak szerint alakul. Bizonyosodjon meg arról, hogy ezzel az áramerősség tartalék-
kal az Ön készüléke rendelkezik, más esetben ne is próbálja a munkát elvégezni!
Hegesztőáram értékek különböző elektróda átmérőkhöz
Elektródaátmérő mm 2.5 3.2 4.0 5.0
Hegesztőáram/A 70-100 110-160 170-220 230-280

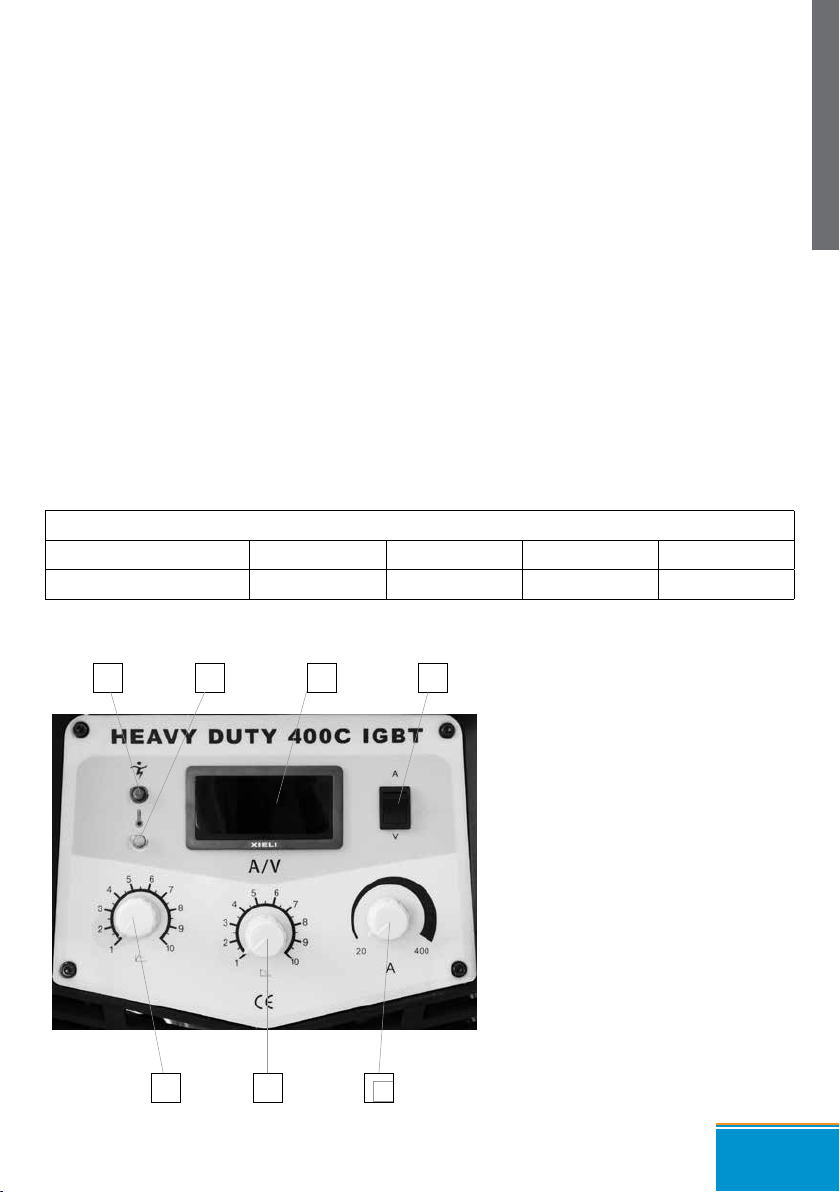

1 Bekapcsolt állapot jelző
2 Védelem állapot jelző
3 Paraméter kijelző
4 Kijelző mód választó (A vagy V)
5 Íverősség szabályozás (Arc force)
6 Ívgyújtás szabályozás (Hot-Start)
Csak a HD400C típusnál
7 Hegesztőáram beállító
3-1 Kezelőpanel elemei
1 2 34
5 6 7
7
HU
3-4. Megengedett munkaidő
Szigorúan csakis a megengedett munkaidőt alkalmazhatja (lásd műszaki paramé-
terek). Ha túl megy ezen időn a gép hirtelen leállhat. Ez a belső túlterhelés következté-
ben lehetséges, mert a gép túlmelegszik. Ilyenkor nem szükséges a gépet kikapcsolni,
hagyni kell a ventilátort működni a hőmérséklet csökkentése végett. Általában 5-10
percen belül a gép újra működőképes.
3-3. Funkciók
-Ívgyujtás (Hot Start): ez a funkció ívgyujtáskor rövid időre megemeli a
hegesztőáramot ezáltal megkönnyíti az ívgyújtást a hideg elektródával.
- Íverősség szabályozás (Arc Force): MMA üzemmódban amikor az ívhossz változik,
akkor a feszültség is változik és egy ponton elérhet egy kritikus értéket, amikor az
ív ereje nem megfelelő az olvadék fenntartásához. Ekkor az automatika hirtelen
megemeli vagy lecsökkenti az áramerősséget ami megfelelő az olvadék fenntar-
tásához. A szabályozóval változtathatja az automatika intezitását.
3-5. Feszültség-áram jelleggörbe
A Heavy Duty sorozat hegesztőgépei kiváló jelleggörbével rendelkeznek, melyet az
ábra mutat.
A viszonyt a névleges terhelt feszültség szint U2 és a névleges hegesztőáram szint I2
között az alábbi összefüggés szemlélteti:
Amennyiben I2≤600A akkor U2=20+0.04 I2 (V) Amennyiben I2 >600A akkor U2=44(V)
66
44
20
0 600 I2（A
）
U
2（V）
8
HU
4. Figyelem!
4-1. Munkakörnyezet
A munkaterület száraz, 80% alatti nedvesség tartalmú legyen; a hőmérséklet -10°C és
+ 40°C között és kerüljük a közvetlen napsütésben vagy esőben, vagy poros, esetleg
korróziós gáz környezetben a munkavégzést.
4-2. Biztonsági intézkedések
1. Jó szellőzés. Gépünk kis térfogatú, zárt szerkezetű és igen nagy teljesítményű, így a
természetes légáramlás nem elegendő; ezért van benne hűtőventilátor. Figyeljen
oda, hogy a gép szellőző nyílásai ne legyenek elzárva, vagy letakarva, valamint
hogy legalább 0,3m távolságra legyen a faltól és egyéb tárgyaktól, biztosítva a
megfelelő működéshez a szellőzést.
2. Ne terhelje túl a gépet. Tilos túlterhelni a gépet, különben munka közben hirtelen
leállhat, a belső részek túlmelegedése következtében. Ilyenkor nem szabad a gépet
kikapcsolni, hagyja a ventilátort működni a hőmérséklet csökkentésének érdeké-
ben. Ha a hőmérséklet a megfelelő tartományba kerül, a munka újrakezdődik.
3. Ne adjon a gépre túlfeszültséget! A gép feszültség tartománya a „Fő paraméterek”
táblázatban található; ha megfelelő, a belső feszültség magától korigálódik és ga-
rantálja, hogy a hegesztőáram nem lépi túl a megengedett értéket. Figyeljen oda,
hogy ne lépjen fel túlfeszültség, mert a gép meghibásodhat! Ennek érdekében kerül-
je a bizonytalan, ingadozó teljesítményű generátorról történő üzemeltetést! Minden
gép földelt hálózati dugvillával rendelkezik. Némely gépen található egy földelési
csatlakozópont is, amihez 10mm-es földvezetéket csatlakoztasson, ha nem tudja a
készüléket megbízható, földelt hálózathoz csatlakoztatni. A gépet földelve elkerüli a
statikus elektromosság okozta meghibásodást, áramütést. Ne érjen munkaközben a
kimenetekhez, mert áramütést szenvedhet.
9
