Jensen MP6211 - Radio / CD Manuale utente

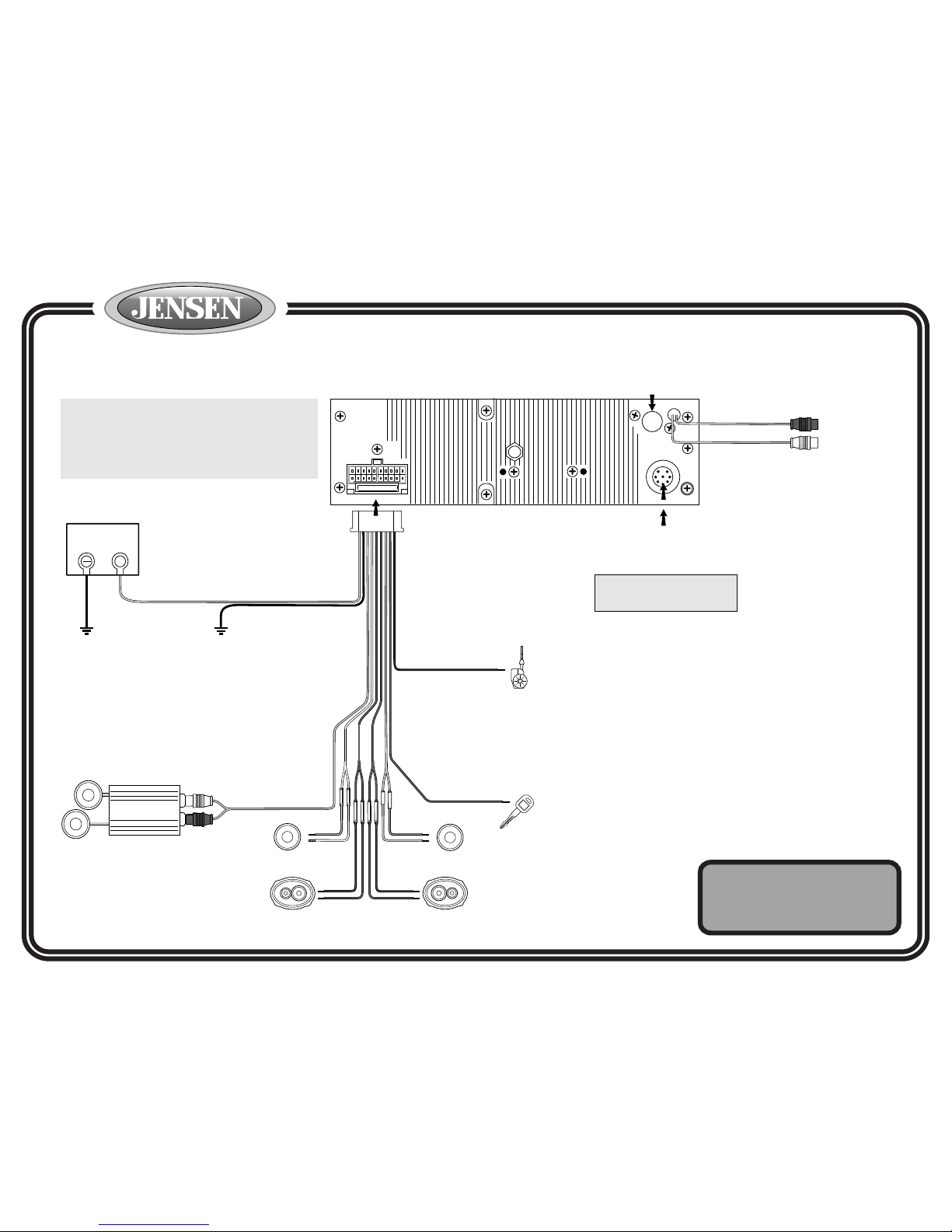

Jensen MP6211 Receiver Quick Start Guide
CHASSIS GROUND
Connect the red wire to the factory
Accessory or Ignition wire, which
receives power when the key is
turned on.
ACCESSORY
POWER ANTENNA/
REMOTE AMP TURN ON LEAD
Positive (+) 12VDC output when the head
unit is turned on. Connect the blue wire to
a motorized antenna or to an amplifier.
BATTERY
RCA OUTPUT
Connect to an
optional amplifier.
ANTENNA JACK
Connect to the factory or aftermarket antenna lead. (Optional
extensions or adapters may be necessary depending
on the type of vehicle you have.)
)
-
( )
(+
Connect the black wire to the factory ground wire. If a
factory ground wire is not provided, locate a clean,
unpainted metal part of the dash and secure the ground
wire with a "ring" terminal and a sheet metal screw.
Connect the yellow wire to the battery
or 12 volt power source that is always
live. This wire MUST be connected
for the radio to work.
AMP
Need help?
For technical assistance, call
the Jensen customer
support line at 1-800-323-4815.
SPEAKERS
Left Front Right Front
Left Rear Right Rear
IMPORTANT: Incorrect wiring connections
can damage the unit. Follow the wiring
instructions carefully, or have the
installation handled by an experienced
technician. AUXILIARY INPUT
15
jPORT/ CD CHANGER
CONNECTOR
(sold separately)
See other side for jPORT
connection options.
DIGITAL AUDIO
COMPACT DISC CHANGER
/
Mini 8-pin DIN
jLink Adapter
(Included with
jPORT Adapter)
jLink Apple Approved iPod Cable
(Included with jPORT Adapter)
JENSEN CD Changer
jPORT Adapter
(Sold Separately)
iPod Nano
iPod Mini
iPod
iPod Photo
8-Pin DIN CDC/jPORT input
Wiring Example for jPORT Adapter
(iPods and CD Changer Sold Separately)
LINK
jLink Side View
/
TUNE
READY
AUDIO INPUT
160 WATTS
MP6211

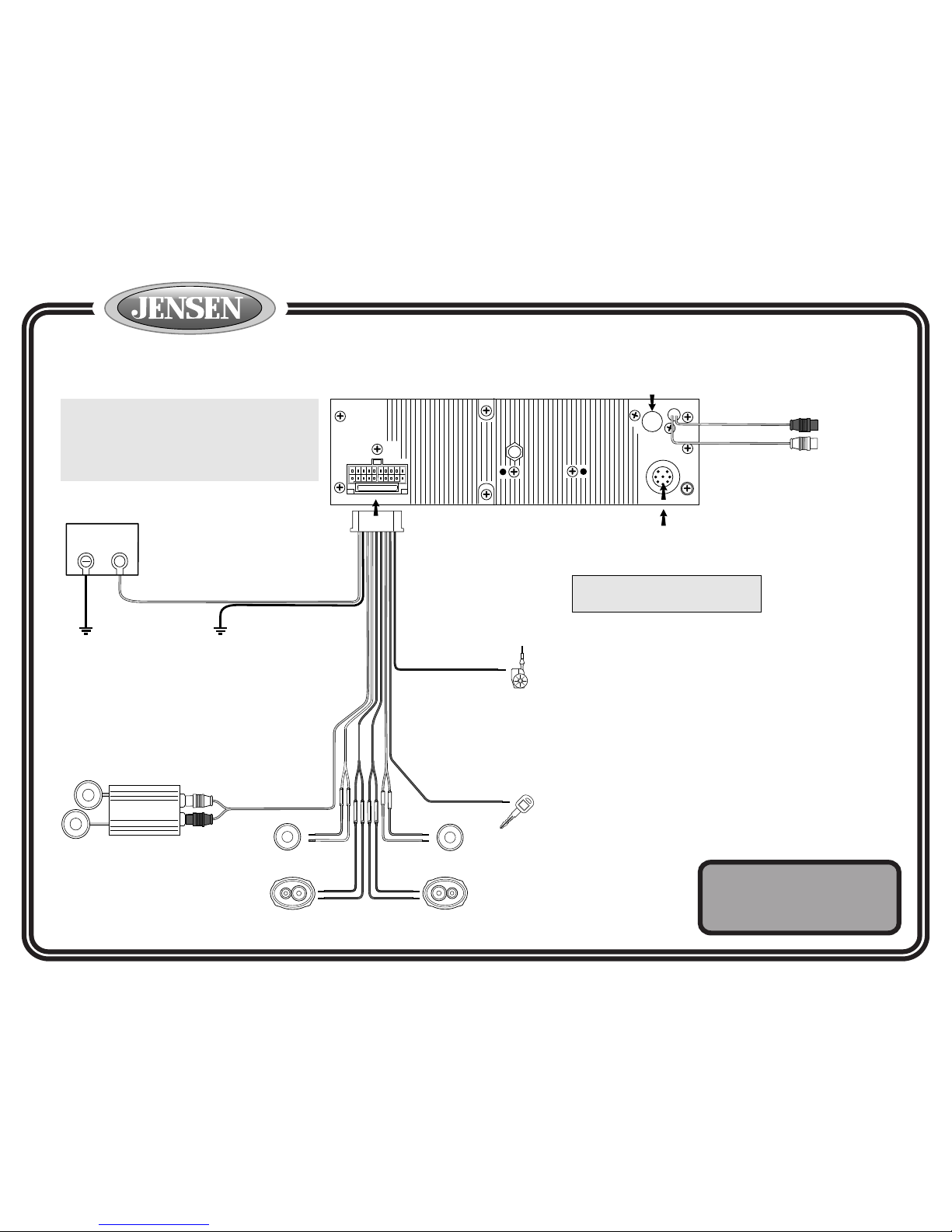

Jensen MP6211 Guía Rápida Del Comienzo
CABLE A TIERRA
Conecte a un circuito de voltios +12 que
solamente esté activo cuando la ignición
esté encendida.
CABLE DE ENCENDIDO ACC
CABLE DE CONEXIÓN DE ANTENA
Conectar a una antena motorizada
(encendida) y/o a una toma remota
de encendido para un amplificador.
BATERíA
SALIDAS DE RCA
Conecte con un
amplificador opcional para
ampliar el sistema.
CONECTADOR DE LA ANTENA
Conecte con el plomo de la antena de
la fábrica. (Las extensiones opcionales
o los adaptadores pueden ser necesarios.)
)
-
( )
(+
Conecte de forma segura el cable a Tierra a una parte metálica del
chasis. Si no puede encontrar un perno o tornillo existente al cual
ajustarlo, realice un orificio con un taladro en una superficie
metálica y asegúrelo con un tornillo. Para asegurar una buena
toma a tierra, quite cualquier pintura o grasa de las áreas donde el
cabe hará contacto con la superficie.
Conectar el cable de energía
permanente 12V PLUS a un cable vivo
con 12 voltios en el vehículo. El
alambre debe ser conectado.
AMP
Para la asistencia técnica,
llame la línea de ayuda
de cliente de Jensen en
1-800-323-4815.
ALTAVOCES
CABLE AUXILIARES
DE ENTRADA
Delantero Izquierdo Delantero Derecho
Posterior Izquierdo Posterior Derecho
CONECTADOR
CAMBIDISCOS DE CD OU JPORT
(Vendido por Separado)
IMPORTANTE: Una conexión incorrecta de
los cables puede dañar la unidad. Siga las
instrucciones del cableado cuidadosamente
o haga que un técnico experto realice la
instalación.
15
Vea el otro lado para las
opciones de conexión del jPORT.
DIGITAL AUDIO
COMPACT DISC CHANGER
/
Mini 8-pin DIN
Adapatador jLink
(Incluido con
Adaptador jPORT)
Cable iPod aprobado jLink Apple
(Incluido con Adaptador jPORT)
CAMBIDISCOS DE CD JENSEN
Adaptador jPORT
(Vendido por Separado)
iPod Nano
iPod Mini
iPod
iPod Photo
Cable 8-Pin DIN CDC/jPORT de Entrada

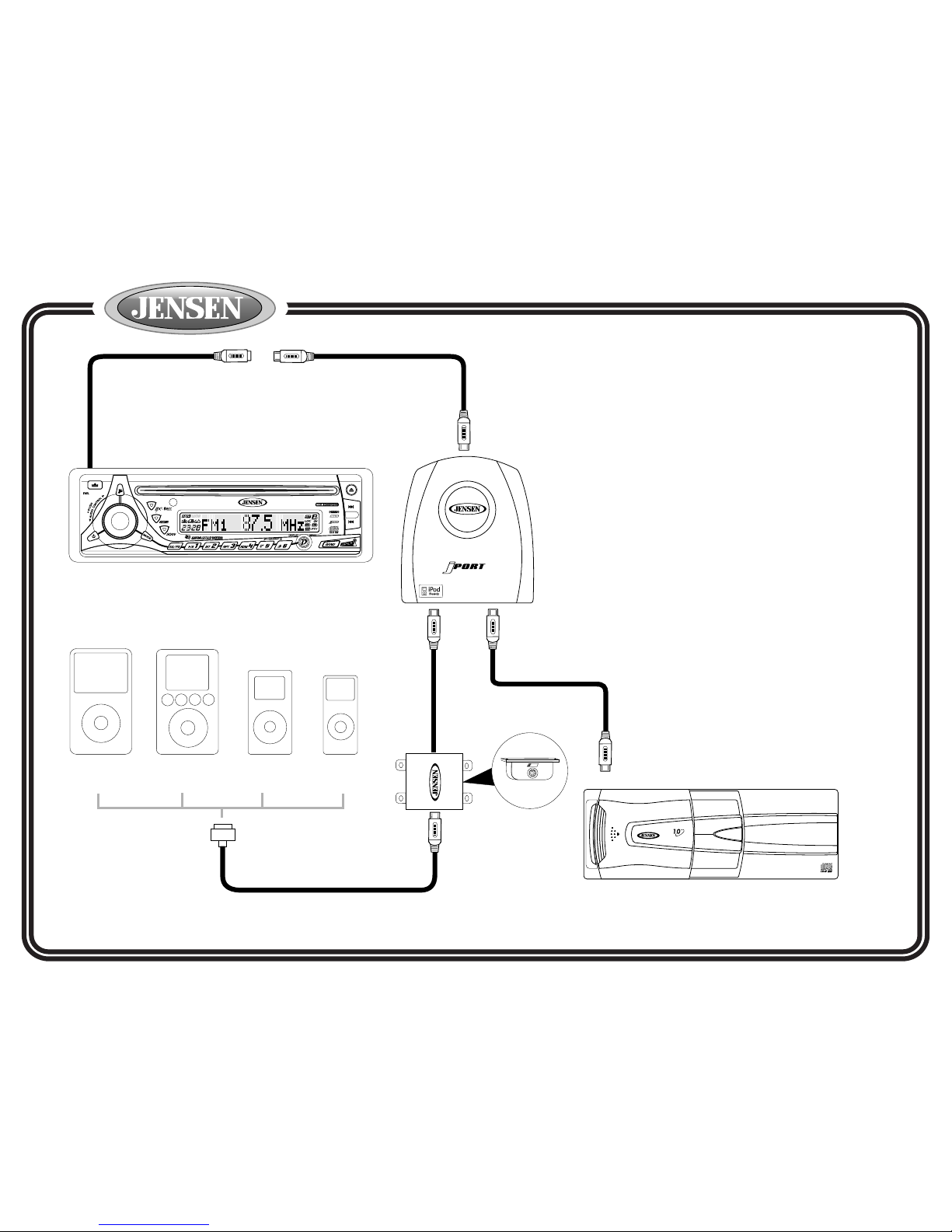

Ejemplo del cableado por Adapatador jPORT
(iPod y Cambidiscos de CD Vendido por Separado)
LINK
vista lateral
del iLink
/
TUNE
READY
AUDIO INPUT
160 WATTS
MP6211
Jensen MP6211 Guide Rapide De Début
CABLE DE TERRE
Branchez à un circuit +12 V qui se
met sous tension lorsque l'allumage
de la voiture est en marche.
CABLE PUISSANCE ACC
CABLE ANTENNE PUISSANCE
Connecté à l'antenne motorisée (câble)
et/ou à un fil temps de fermeture
pour un amplificateur.
BATTERIE
SORTIES DE RCA
Reliez à un amplificateur
facultatif pour augmenter
le système.
CONNECTEUR D'ANTENNE
Reliez à l'antenne d'usine. (Les adapteurs
facultatifs peuvent être nécessaires.)
)
-
( )
(+
Reliez le fil noir au fil de masse d'usine ou une pièce
propre et non peinte en métal du tableau de bord, et fixez
le fil de masse avec une borne d'anneau et une vis en
métal de feuille.
Connectez à la batterie ou à une
source d’alimentation 12 volts tougours
sous tension. La radio ne fonctionnera
pas si ce fil n’est pas branché.
AMP
Pour l'assistance technique,
appelez la ligne de
support à la clientèle de Jensen
à 1-800-323-4815.
HAUT PARLEURS
Devant Gauche Devant Droite
Arrière Gauche
Arrière Droite
IMPORTANT: Des connexions câblage
incorrectes peuvent nuire à l'appareil.
Suivez les instructions de câblage avec soin
ou faites installer par un technicien
expérimenté.
CONNECTEUR
CHANGEUR DE CD OU JPORT
(vendu séparément)
15
AUXILIAIRE
C BLES D'ENTR E
AE
Voir l'autre côté pour des
options de raccordement de jPORT.
DIGITAL AUDIO
COMPACT DISC CHANGER
/
Mini 8-pin DIN
Adaptateur iLink
(inclus avec
adaptateur jPORT)
Câble iPOD approuvé par iLink Apple
(inclus avec adaptateur jPORT)
CHANGEUR DE CD JENSEN
Adaptateur jPORT
(vendu séparément)
iPod Nano
iPod Mini
iPod
iPod Photo
Câble 8-Pin DIN CDC/jPORT pour l'entrée
Exemple de câblage pour adaptateur jPORT
(iPod et changeur de CD vendu séparément)
LINK
vue de côté
d'iLink
/
TUNE
READY
AUDIO INPUT
160 WATTS
MP6211
