JUMO dTRANS T01 Junio Manuale utente
JUMO dTRANS T01 Junior
Programmierbarer Zweidraht-Messumformer
Programmable 2-wire transmitter
B 707014.0
Betriebsanleitung
Operating Manual
2012-10-25/00590122
3
Typenerklärung
JUMO dTRANS T01 Junior
(1) Grundtyp
707014 dTRANS T01 Junior zum Einbau in Anschlusskopf
Form B
(2) Eingang (programmierbar)
888 Werkseitig eingestellt (Pt100 DIN vl)
999 Konfiguration nach Kundenangabena
(3) Ausgang (eingeprägter Gleichstrom - programmierbar)
888 Werkseitig eingestellt (4 … 20mA)
999 Konfiguration nach Kundenangaben (20 … 4mA)
(4) Fühlerbruch/-kurzschluss
888 Werkseitig eingestellt (positive Sicherung)
999 Konfiguration nach Kundenangaben (negative Sicherung)
(5) Typenzusätze
000 Keine
243 Messumformer im Aufbaugehäuse
(1) (2) (3) (4) (5)
Bestellschlüssel / --
Bestellbei-
spiel
707014 / 888 - 888 - 888 - 243
aBei der Konfiguration nach Kundenangaben sind die Fühlerart und der Mess-
bereich im Klartext anzugeben.
4
Serienmäßiges Zubehör
• 1 Betriebsanleitung 707014.0
• Befestigungsmaterial: 2 Schrauben + 2 Druckfedern
Zubehör
• PC-Setup-Programm, mehrsprachig
• PC-Interfaceleitung mit USB/TTL-Umsetzer und Adapter
• Netzgeräte 1- und 4-fach (Typenblatt 707500)
• Trennverstärker und Speisetrenner (Typenblatt 707530)
Analoge Eingänge dTRANS T01 Junior
Widerstandsther-
mometer
Pt100 DIN EN 60751
Pt100 JIS
Pt1000 DIN
Thermoelemente Fe-CuNi „J“ DIN EN60584
NiCr-Ni „K“ DIN EN60584
NiCrSi-NiSi „N“ DIN EN60584
Pt10Rh-Pt „S“ DIN EN60584
Pt13Rh-Pt „R“ DIN EN60584
5

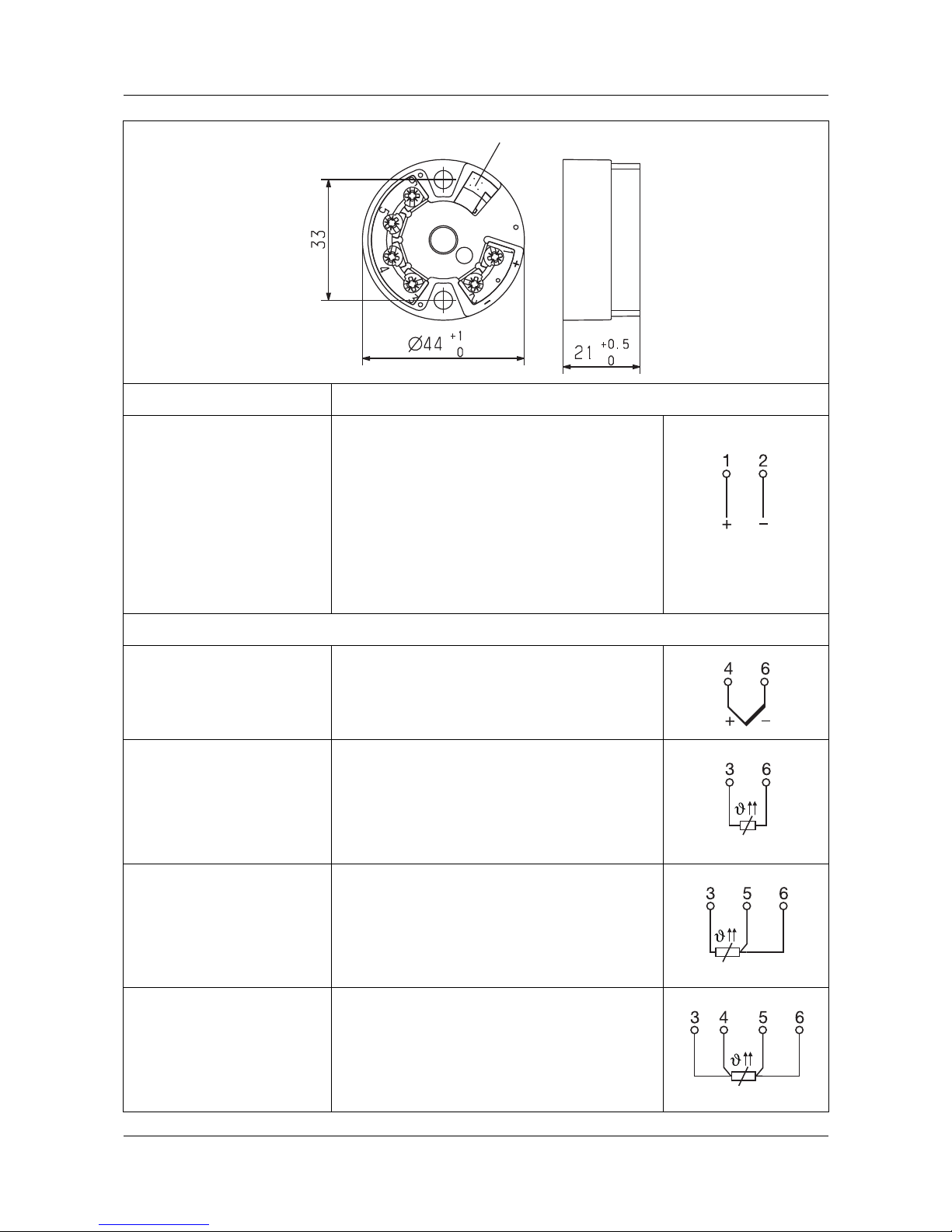

Anschluss und Abmessungen
Anschluss für Anschlussbelegung
Spannungs-
versorgung
DC 8 ... 35V
bzw.
Stromausgang
4...20mA
+1
-2
RB= Bürdenwiderstand
Ub= Spannungs-
versorgung
Analoge Eingänge
Thermoelement +4
-6
Widerstands-
thermometer
in Zweileiter-
schaltung
3
6
RL≤11Ω
RL= Leitungswider-
stand je Leiter
Widerstands-
thermometer
in Dreileiter-
schaltung
3
5
6
RL≤11Ω
RL= Leitungswider-
stand je Leiter
Widerstands-
thermometer
in Vierleiter-
schaltung
3
4
5
6
RL≤11Ω
RL= Leitungswider-
stand je Leiter
Setup
RB
Ub8V–
22mA
-----------------=
6

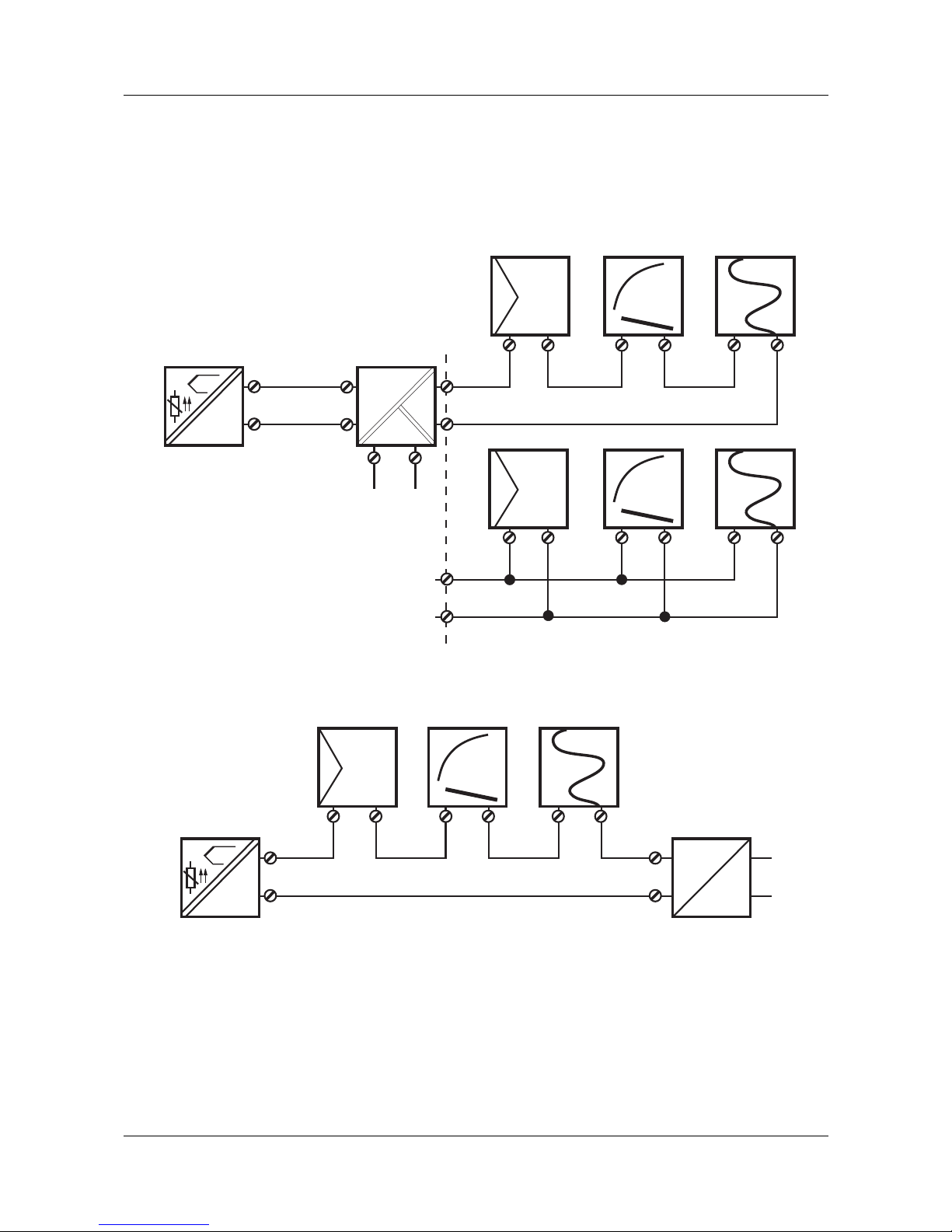

Anschlussbeispiele
Anschlussbeispiel mit Speisetrenner
Anschlussbeispiel mit Netzgerät
Registrier-
gerät
Anzeige-
gerät
Regler
Speise-
trenner
Typ 707530
=
=
~
Zweidraht-
Messumformer
=
+
-
+
-
4...20 mA
+
-
+
4...20 mA / 0...20 mA
+ +- - -
L1 N
+
-
+
0...10 V
+ +- - -
Registrier-
gerät
Anzeige-
gerät
Regler
Netzgerät
DC 10...30 V
Zweidraht-
Messumformer
=
-
4...20 mA
- -+ ++
+
-
+
-
_
~
Setup-Schnittstelle und Feinabgleich
7
Setup-Schnittstelle
Die Setup-Schnittstelle dient zur Konfiguration des Messumformers
mit Hilfe eines PC. Der Anschluss erfolgt über das PC-Interface mit
USB/TTL-Umsetzer und Adapter.
Konfigurierbare Parameter:
• TAG-Number (10 Zeichen)
• Sensortyp
• Anschlussart (2-/3-/4-Leiterschaltung)
• externe oder interne Vergleichsstelle
• Messbereichsgrenzen
• Ausgangssignal steigend/fallend (Reversion)
• digitales Filter
• Verhalten bei Fühlerbruch/-kurzschluss
• Nachkalibrierung (Feinabgleich)
• Leitungswiderstand bei Zweileiterschaltung
Steht kein Netzgerät (Speisetrenner) zur Verfügung, kann der Zwei-
draht-Messumformer zur Konfiguration mit Hilfe einer 9V-Blockbat-
terie versorgt werden.
Bitte beachten Sie, dass der dTRANS T01 Junior keine
Kundenlinearisierung hat!
Feinabgleich
Unter Feinabgleich ist eine Korrektur des Ausgangssignales zu ver-
stehen. Das Signal kann im Bereich von ± 5% des Endwertes 20mA
korrigiert werden. Der Feinabgleich erfolgt mit Hilfe des Setup-Pro-
gramms. Über das Setup-Programm können der 4-mA-Wert (Null-
punkt), der 20-mA-Wert (Endwert) und eine Offsetverschiebung
getrennt abgeglichen werden.
8
JUMO GmbH & Co. KG
-ORITZ*UCHHEIM3TRAE
&ULDA'ERMANY
4ECHNISCHER3UPPORT$EUTSCHLAND
4ELEFO N
4ELEFA X
%-AIL
)NTERNET
MAIL JUMONET
WWWJUMONET
4ELEFO N
4ELEFA X
%-AIL
SERVICE JUMONET
,IEFERADRESSE
-ACKENRODTSTRAE
&ULDA'ERMANY
0OSTADRESSE
&ULDA'ERMANY
JUMO Mess- und Regelgeräte Ges.m.b.H
0FARRGASSE
7IEN!USTRIA
4ECHNISCHER3UPPORT¾STERREICH
4ELEFO N
4ELEFA X
%-AIL
)NTERNET
INFO JUMOAT
WWWJUMOAT
4ELEFO N
4ELEFA X
%-AIL
INFO JUMOAT
JUMO Mess- und RegeltechnikAG
,AUBISRàTISTRASSE
3TËFA3WITZERLAND
4ECHNISCHER 3UPPOR T3CHWEIZ
4ELEFO N
4ELEFA X
%-AIL
)NTERNET
INFO JUMOCH
WWWJUMOCH
4ELEFO N
4ELEFA X
%-AIL
INFO JUMOCH
