Kimex 031-2200K2 Manuale utente

Support sur pieds pour

visioconference à roulettes

MANUEL DE MONTAGE

031-2200K2

MONITOR

rated

50kgx2/110lbsx2

55"

MAX

200x200/300x300

400x200/400x300

400x400/600x400

Maintenance

•Vérifiez que le support est sécurisé et sûr à utiliser à intervalles réguliers (au moins tous les trois mois).

•• Contactez votre revendeur si vous avez des questions ou avez besoin d'aide.

10. Gestion des câbles

POptional: Adding a Power Socket

(not included)

45mm(1.8")

Slot Width

DVD

rated

5kg/11lbs

CAMERA

rated

5kg/11lbs

REMARQUE: Lisez l'intégralité du manuel d'instructions avant de commencer l'installation et l'assemblage.

WARNING

•Ne commencez pas l'installation avant d'avoir lu et compris toutes les instructions et

avertissements contenus dans cette fiche d'installation. Si vous avez des questions

concernant les instructions ou les avertissements, veuillez contacter votre distributeur local.

•Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié

dans ce manuel. Une mauvaise installation de ce produit peut entraîner des dommages ou

des blessures graves.

•Ce produit ne doit être installé que par une personne ayant de bonnes capacités mécaniques

qui possède une expérience de base en construction et comprend parfaitement ce manuel.

•Assurez-vous que la surface de support supportera en toute sécurité le poids combiné de

l'équipement et de tout le matériel et les composants attachés.

•Utilisez toujours un assistant ou un équipement de levage mécanique pour soulever et

positionner l'équipement en toute sécurité.

•Serrez fermement les vis, mais ne les serrez pas trop. Un serrage excessif peut endommager

les articles, ce qui réduit considérablement leur pouvoir de maintien.

•Ce produit est destiné à une utilisation en intérieur uniquement. L'utilisation de ce produit à

l'extérieur peut entraîner une défaillance du produit et des blessures corporelles.

Pour l'installation

IMPORTANT: assurez-vous d'avoir reçu toutes les pièces conformément à la liste de contrôle des composants avant

l'installation. Si des pièces sont manquantes ou défectueuses, contactez votre revendeur pour un remplacement.

Package Mx2

M8x90

T (x8)

A (x1)

P (x4)

E (x4)

B (x2)

D (x2)

S (x4)Q (x12) R(x2)

X (x2)

M8x12

U (x32)

M8x10

V (x8)

M-F M-G M-H

M8x50 (x4)

M-E

M5x14 (x4)

M-A

M6x14 (x4)

M-B

M6x30 (x4)

M-C

M8x30 (x4)

M-D

C (x1)

H (x1)

G (x1)

F (x1)

J (x4)

K (x2) L (x4)

I (x38)

M (x1) N (x1) O (x2)

5mm Z (x1) 6mm A1 (x1) B1 (x1)

M5x8

Y (x2)

M6x12

W (x4)

entre

840mm

1. Fixez la plaque de connexion à la colonne

2. Fixez la colonne au rail de montage

1:1

10mm

.>570mm

• Alignez les trous de montage des écrous coulissants sur les trous situés sur la plaque de

raccordement. Fixez la colonne assemblée aux rails de montage (A) et (C) à l'aide des vis (U).

• Utilisez le ruban à mesurer pour vous assurer que la position des rails de montage est parallèle. 1:1

Insérez 8 écrous coulissants (I) dans les fentes

des deux côtés de chaque colonne (B) comme

indiqué dans la Figure Vue de dessus. I

Top View

•Alignez les trous de montage des écrous coulissants sur les trous situés sur la plaque de

connexion, comme indiqué dans l'illustration de la vue de dessus ci-dessous. Fixez la plaque

de connexion (J) à la colonne (B). Vous ne serrez pas les vis (U) à cette étape.

•Utilisez le ruban à mesurer (non inclus) pour régler la distance entre le bas des plaques de

connexion sur la colonne. Assurez-vous que la distance est supérieure à 570 mm (22,4 ").

Une fois le réglage effectué, serrez les vis (U). Remarque: laissez un espace d'au moins 10

mm en haut de la colonne pour le capuchon d'extrémité.

Top View

1. Posez les rails de montage (A) et (C) sur le sol avec le côté des deux fentes tourné vers le haut.

2. Insérez 8 écrous coulissants (I) dans 2 fentes sur chaque rail de montage comme indiqué sur la

figure Vue latérale et positionnez les écrous au centre des rails.

côté

Remarque: Utilisez le ruban à mesurer pour vous assurer que la distance

indiquée dans l'illustration ci-dessous est de 840 mm (33 ") sur chaque rail.

3. Installez le capuchon d'extrémité

4. Assemblez la base

1:1

X X

√

Remarque: Verrouillez les freins sur les roulettes

pour éviter tout mouvement brusque lors de

l'installation.

5. Fixez le support TV

Placez les supports TV à l'arrière de

l'écran avec la flèche pointant vers le

haut.

TOP

•Insérez 2 écrous coulissants (I) dans la fente centrale de chaque rail de montage comme indiqué sur

l'illustration ci-dessous et positionnez les écrous aux extrémités des rails.

•Fixez les écrous à l'aide des vis (V) et des rondelles (X).

•Fixez les embouts (S) aux extrémités du rail supérieur. Fixez les embouts (N) en haut de chaque

colonne.

• Retirez le capuchon d'extrémité de la tige de support (K).

• Fixez la colonne à la base du pied (D) à l'aide de la tige de support et des vis (T).

Remarque: nous vous recommandons de placer une unité sous chaque colonne

comme indiqué dans l'illustration ci-dessous lors de l'installation.

•Vissez la roulette verrouillable (L) dans la base du pied avec la clé à molette

(B1).

•Tournez le support en position verticale, en utilisant le niveau à bulle (non

inclus) pour vérifier si le support est plat.

M-A M-B

1:1

M-C M-D

M-E M-F

M-G M-H

Remarque: Choisissez les vis, rondelles et entretoises appropriées (si nécessaire) en fonction du type d'écran.

· Positionnez les supports de l'adaptateur aussi près que possible du centre de l'écran.

· Vissez les supports de l'adaptateur sur l'écran.

Serrez toutes les vis mais ne serrez pas trop.

6. Accrochez l'écran

2 1

•Accrochez les écrans sur le rail

supérieur.

•2 personnes requises.

7. Facultatif: alignement précis de l'affichage

Remarque: · La plage de hauteur réglable est de 20 mm (0,79 ").

La plage de profondeur réglable est de 10 mm (0,39").

M-C

M-D

M-F

M-G

M-H

M-E

M-F

M-G

M-H

M-B

M-F

M-A

M-F

Pour écran plat Pour écran non plat

Réglage de la hauteur

pour aligner le bas / le haut

des écrans

Réglage de la profondeur

pour aligner l'avant des

écrans

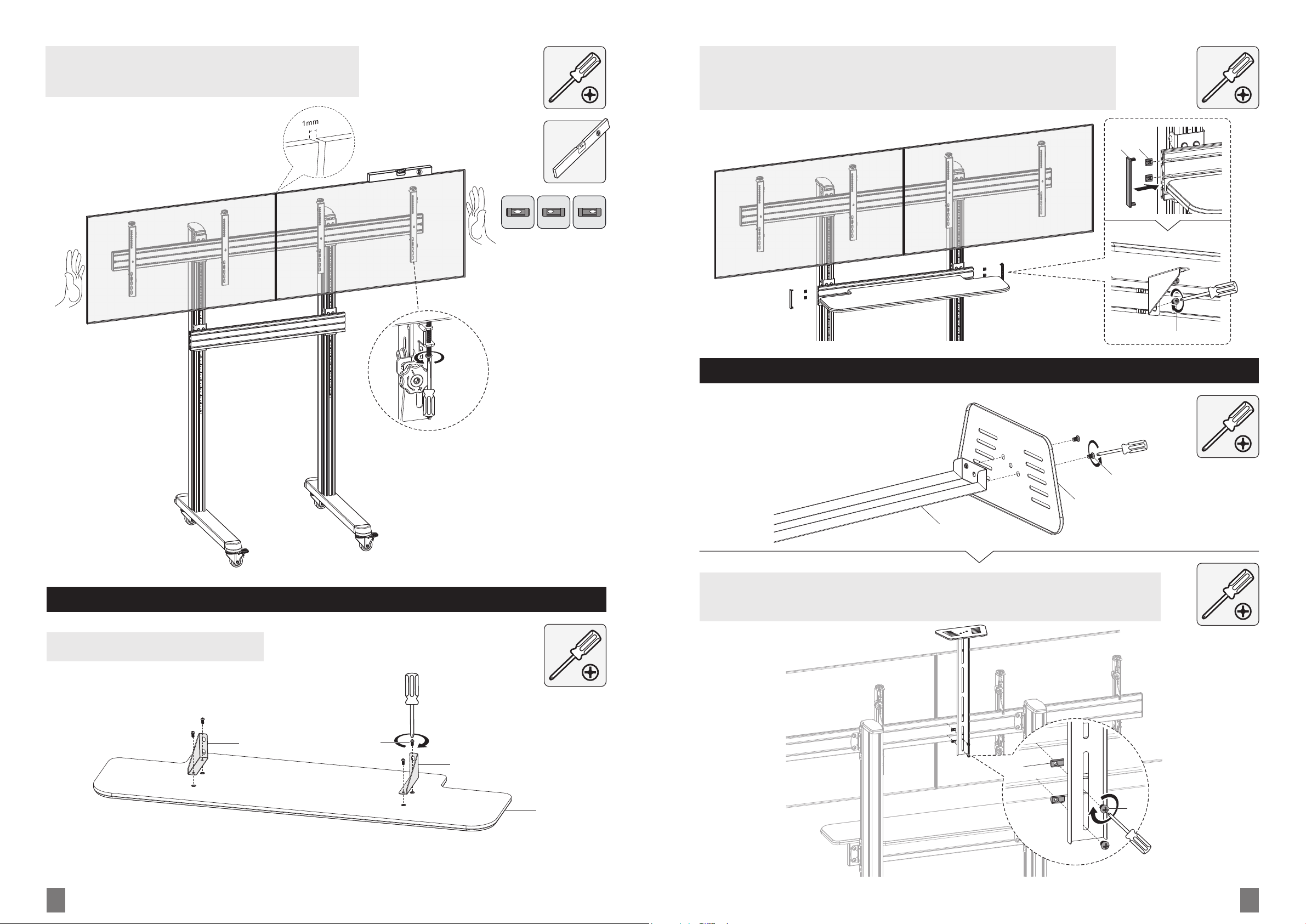

8. Assemblez l'étagère d'équipement

9. Fixez l'étagère de la caméra au support

X X

√

•Serrez les vis de sécurité situées au bas de chaque support pour

fixer le téléviseur au support.

•Utilisez le niveau à bulle pour vérifier si l'affichage est uniforme.

Remarque: laissez un espace d'au moins 1 mm entre les écrans.

Fixez les supports (N) et (M) à l'arrière de

l'étagère d'équipement (F).

•• Insérez 2 écrous coulissants (I) dans la fente supérieure du rail de montage inférieur et 2

dans la deuxième à partir de la fente supérieure, comme illustré.

•• Positionnez les écrous à côté des supports de support comme indiqué sur la figure de

droite.

•• Fixez les écrous à l'aide des vis (V). • Fixez les embouts (S) aux extrémités du rail

inférieur.

• Insérez 2 écrous à rainure en T (O) à l'arrière du rail supérieur comme illustré.

• Fixez l'étagère de la caméra au rail supérieur à l'aide des vis (V).

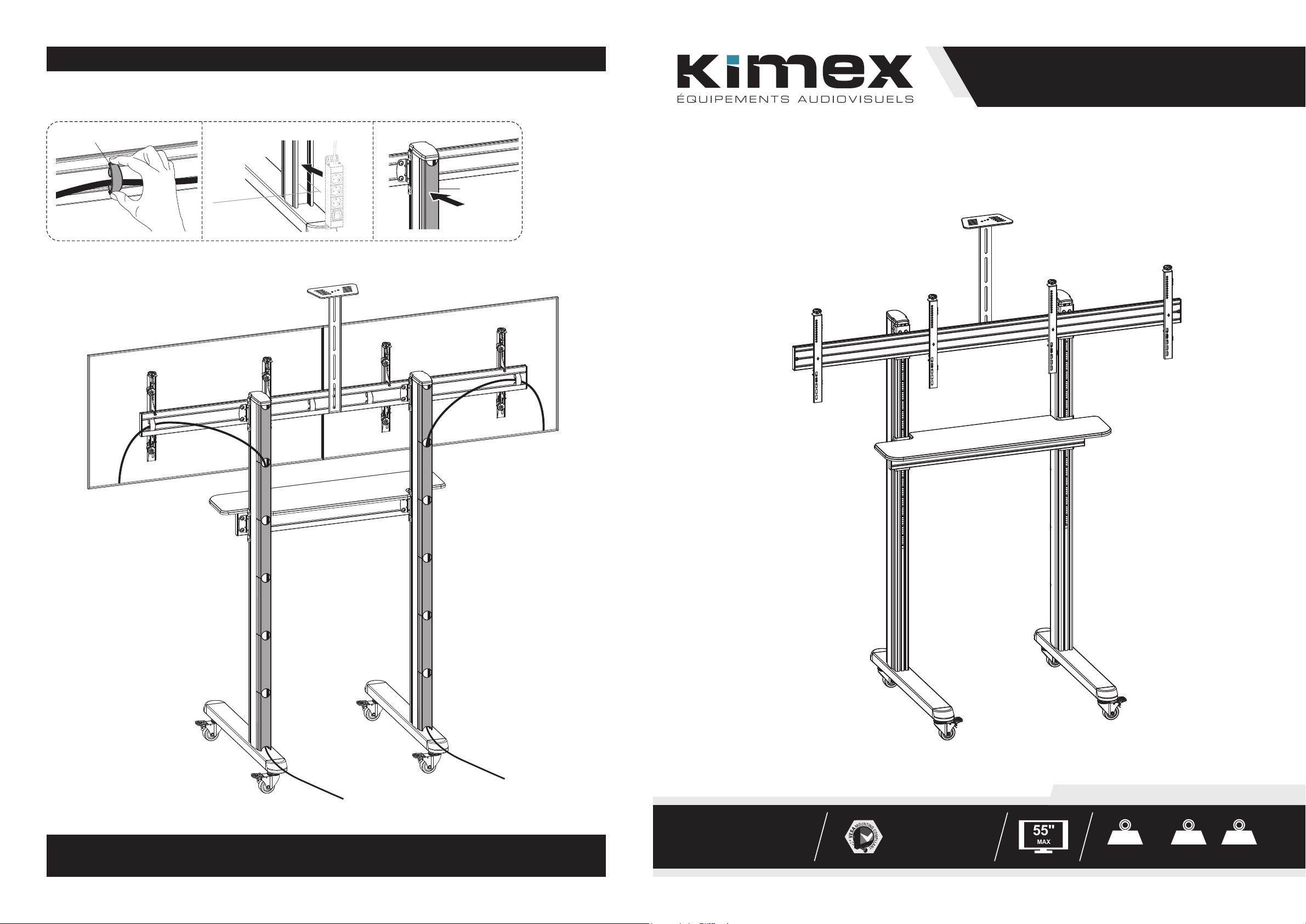

Video Conferencing TV Cart

INSTALLATION MANUAL

MONITOR

rated

50kgx2/110lbsx2

55"

MAX

200x200/300x300

400x200/400x300

400x400/600x400

Maintenance

• Check that the bracket is secure and safe to use at regular intervals(at least every three months).

• Contact your place of purchase should you have any questions or need assistance.

10. Cable Management

POptional: Adding a Power Socket

(not included)

45mm(1.8")

Slot Width

DVD

rated

5kg/11lbs

CAMERA

rated

5kg/11lbs

031-2200K2

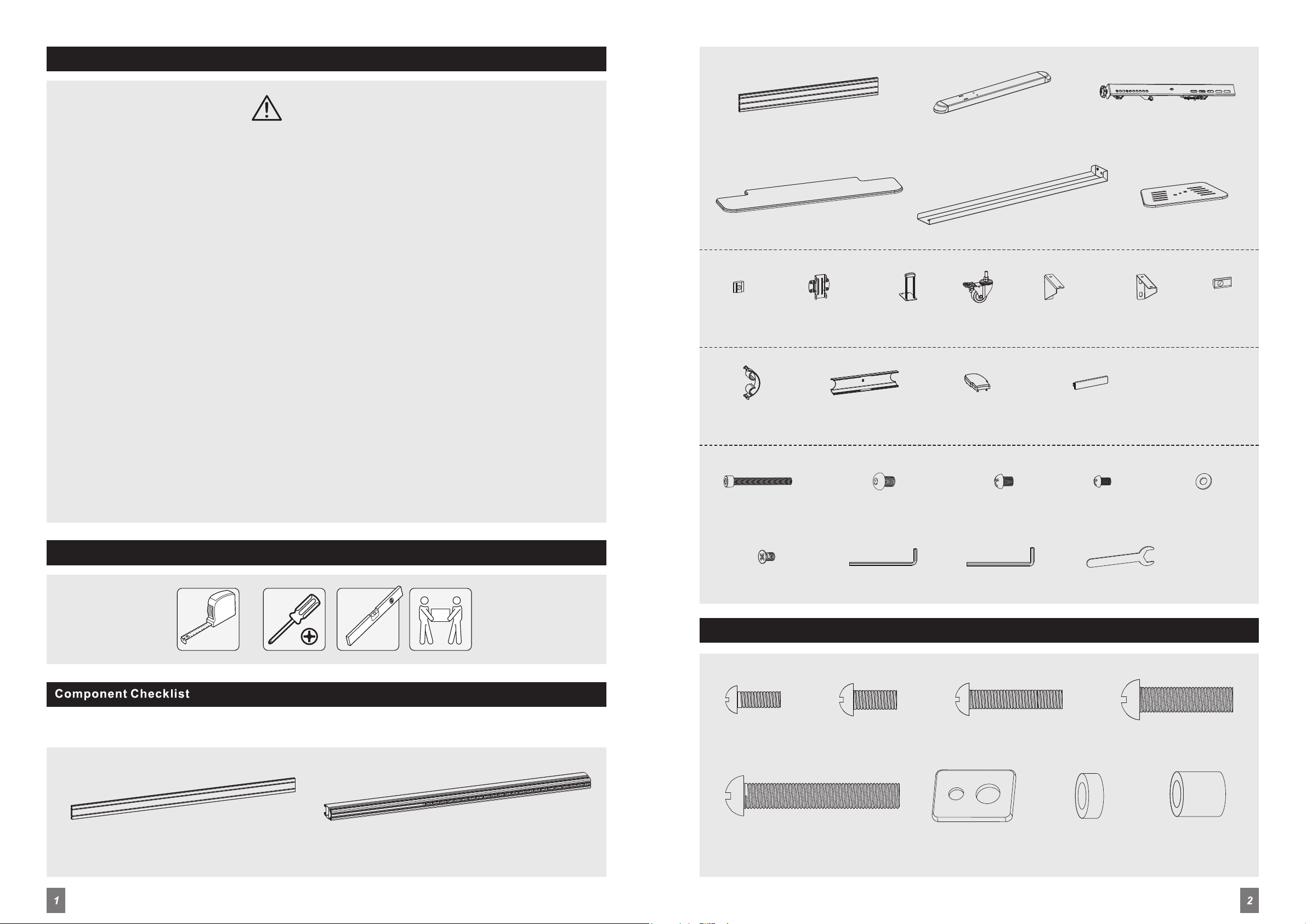

NOTE: Read the entire instruction manual before you start installation and assembly.

WARNING

• Do not begin the installation until you have read and understood all the instructions and

warnings contained in this installation sheet. If you have any questions regarding any of

the instructions or warnings, please contact your local distributor.

• This mounting bracket was designed to be installed and utilised ONLY as specified in this

manual. Improper installation of this product may cause damage or serious injury.

• This product should only be installed by someone with good mechanical ability who has

basic building experience and fully understands this manual.

• Make sure that the supporting surface will safely support the combined weight of the

equipment and all attached hardware and components.

• Always use an assistant or mechanical lifting equipment to safely lift and position the

equipment.

• Tighten screws firmly, but do not over tighten. Over tightening can cause damage to the

items, This greatly reduces their holding power.

• This product is intended for indoor use only. Using this product outdoors could lead to

product failure and personal injury.

Required for Installation

IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation.

If any parts are missing or faulty, contact your place of purchase for a replacement.

Package Mx2

M8x90

T (x8)

mounting rail

A (x1)

cable clip

P (x4)

TV bracket

E (x4)

column

B (x2)

base

D (x2)

end cap

S (x4)

cable cover

Q (x12)

end cap

R(x2)

D8washer

X (x2)

M8x12

U (x32)

M8x10

V (x8)

washers (x4)

M-F

spacers (x8)

M-G

spacers (x8)

M-H

M8x50 (x4)

M-E

M5x14 (x4)

M-A

M6x14 (x4)

M-B

M6x30 (x4)

M-C

M8x30 (x4)

M-D

mounting rail

C (x1)

camera shelf

H (x1)

adaptor bracket

G (x1)

equipment shelf

F (x1)

connecting plate

J (x4)

support stem

K (x2)

caster

L (x4)

sliding nut

I (x38)

support bracket

M (x1)

support bracket

N (x1)

T-slot nut

O (x2)

5mm Allen Key

Z (x1)

6mm Allen Key

A1 (x1)

Crescent Wrench

B1 (x1)

M5x8

Y (x2)

M6x12

W (x4)

center

840mm

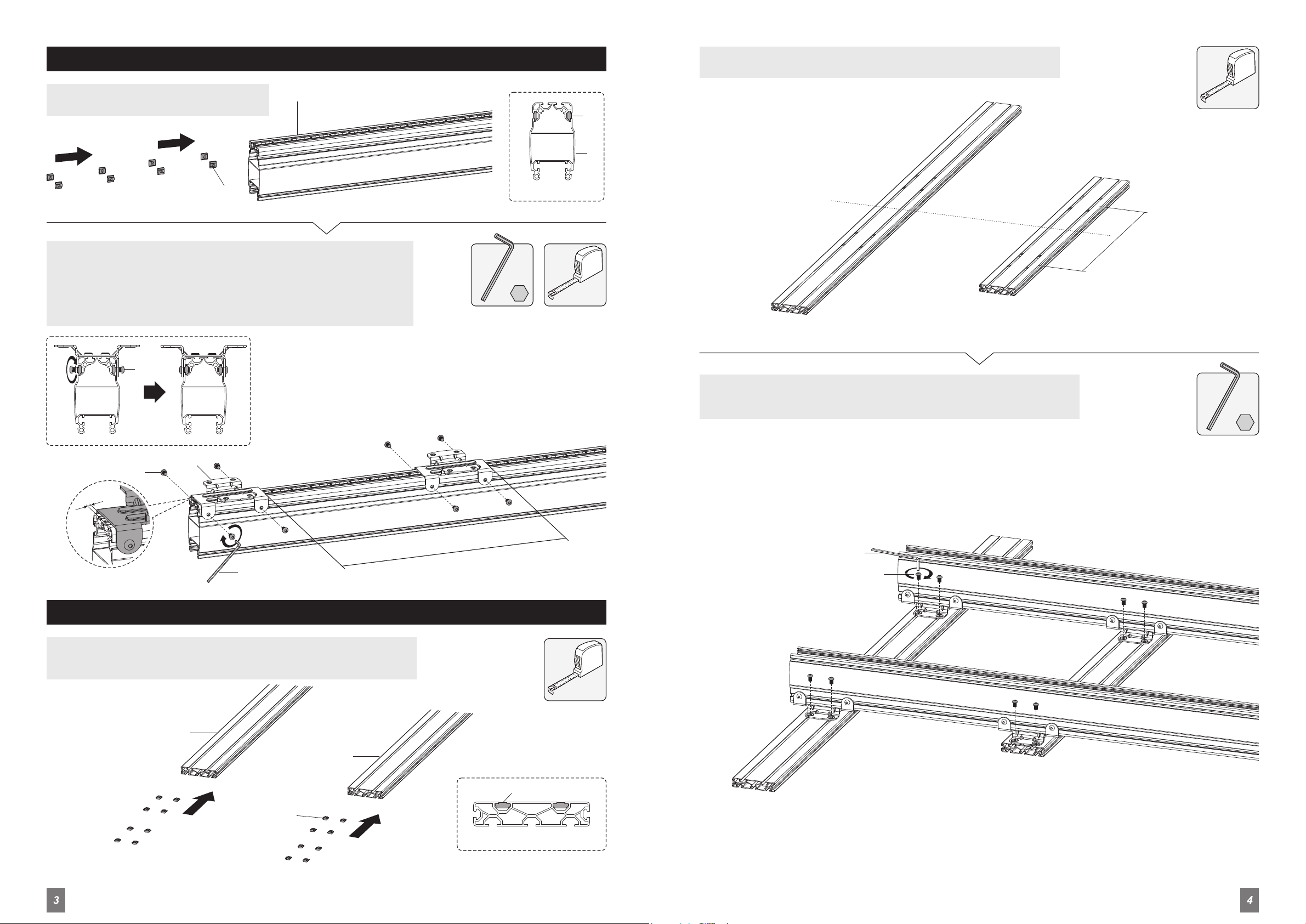

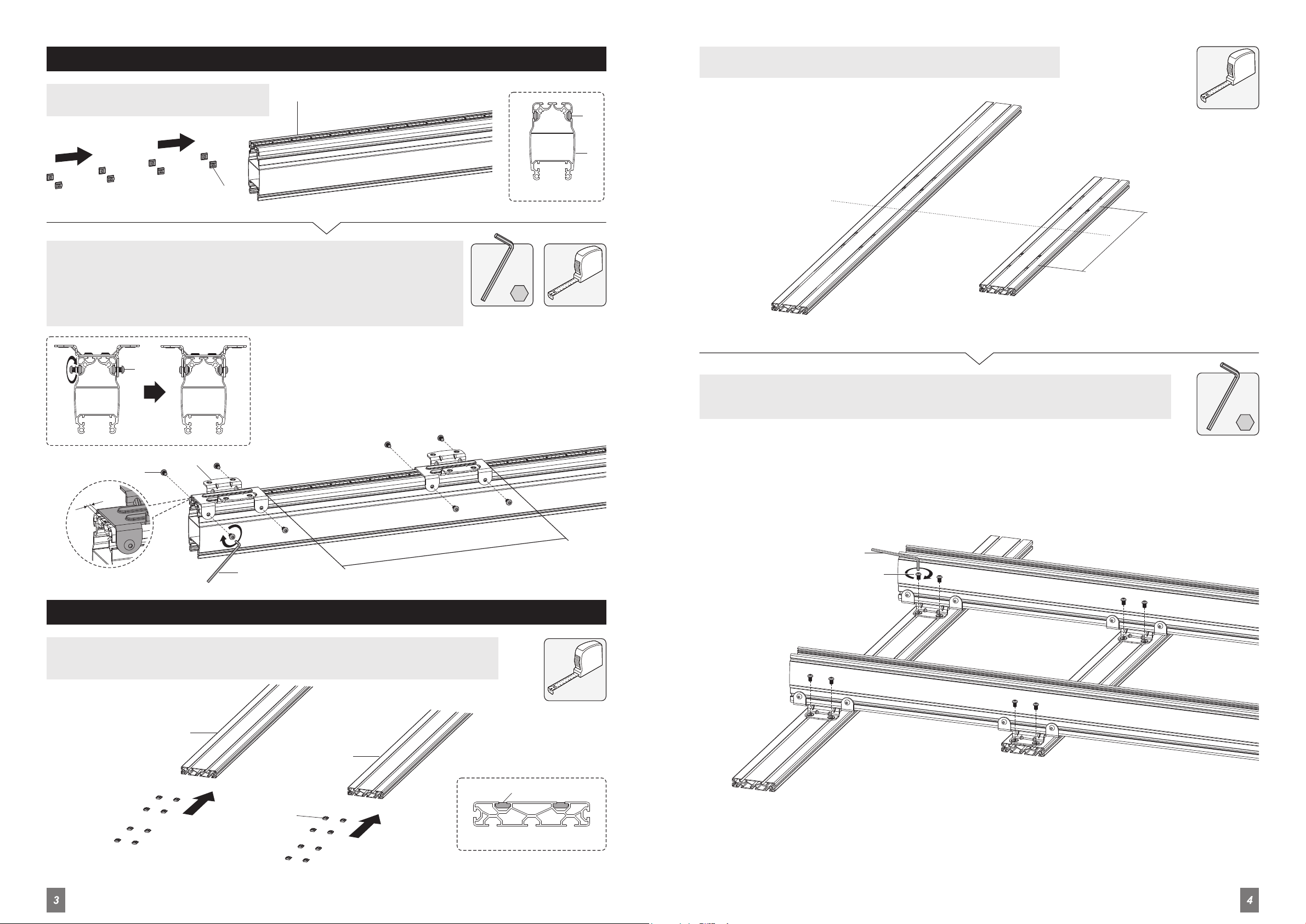

1. Attach Connecting Plate to the Column

2. Attach Column to the Mounting Rail

1:1

10mm

.>570mm

• Align the mounting holes on sliding nuts to the holes found on the connecting plate.

Attach the assembled column to the Mounting Rails(A) and (C) with Screws(U).

• Use the tape measure to make sure the position of mounting rails are parallel. 1:1

Insert 8 sliding nuts(I) into the slots on both sides

of each column(B) as shown in Figure Top View. I

Top View

• Align the mounting holes on sliding nuts to the holes found on the connecting

plate as shown in the Top View illustration below. Attach the Connecting Plate(J)

to the Column(B). You will not tighten the Screws(U) in this step.

• Use the tape measure(not included) to set the distance between the bottom of

connecting plates on the column. Make sure the distance is over 570mm(22.4").

Once set, tighten the Screws(U).

Note: Leave at least 10mm gap at the top of the column for the end cap.

Top View

1. Lay Mounting Rails(A) and (C)on the floor with the two slots side facing upward.

2. Insert 8 Sliding Nuts(I) into 2 slots on each mounting rail as shown in Figure Side

View and position the nuts centrally on the rails.

Side View

Note: Use the tape measure to make sure the distance shown in the illustration

below is 840mm(33") on each rail.

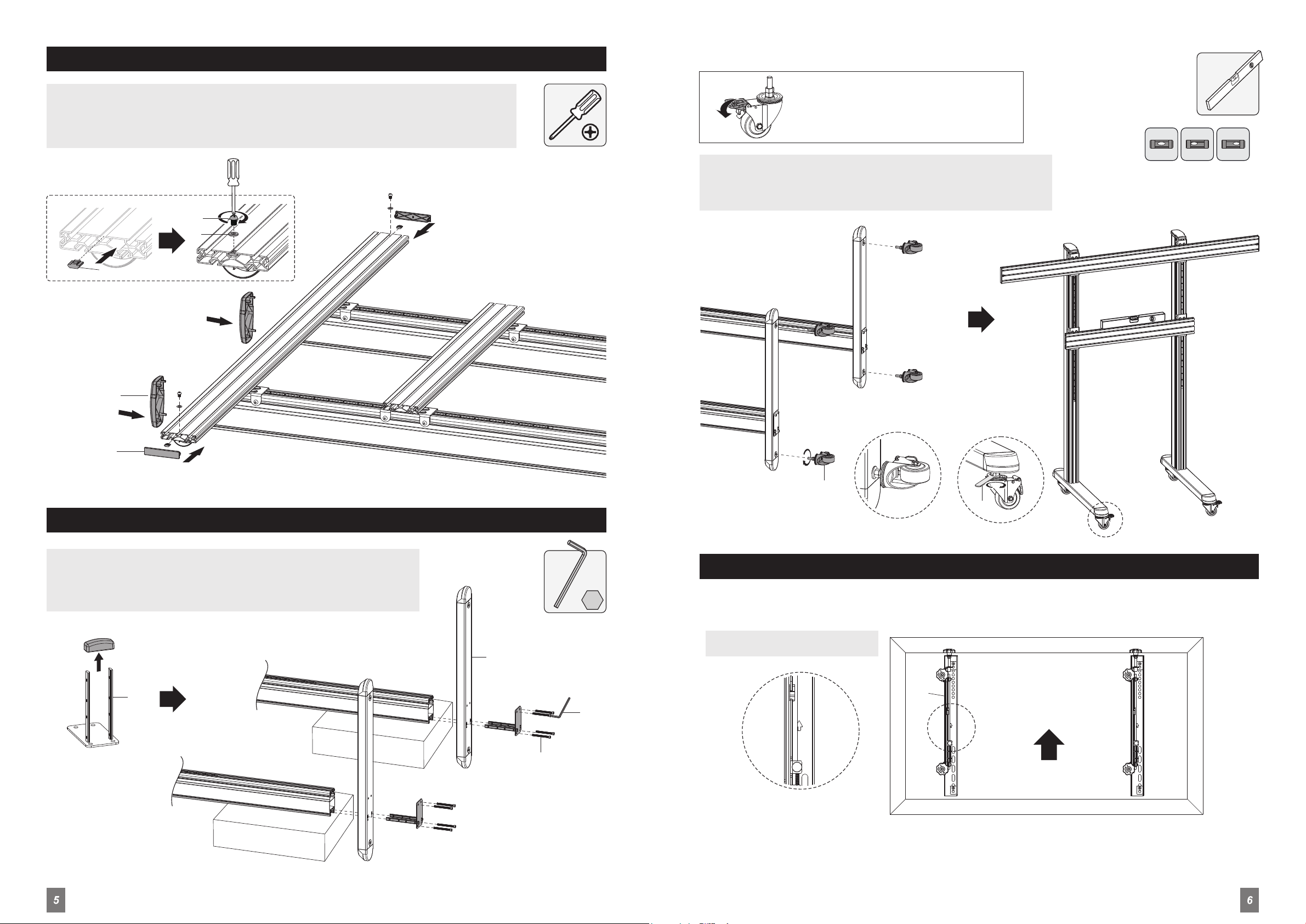

3. Install the End Cap

4. Assemble the Base

1:1

X X

√

Note: Lock the brakes on the casters to avoid

any sudden movements during installation.

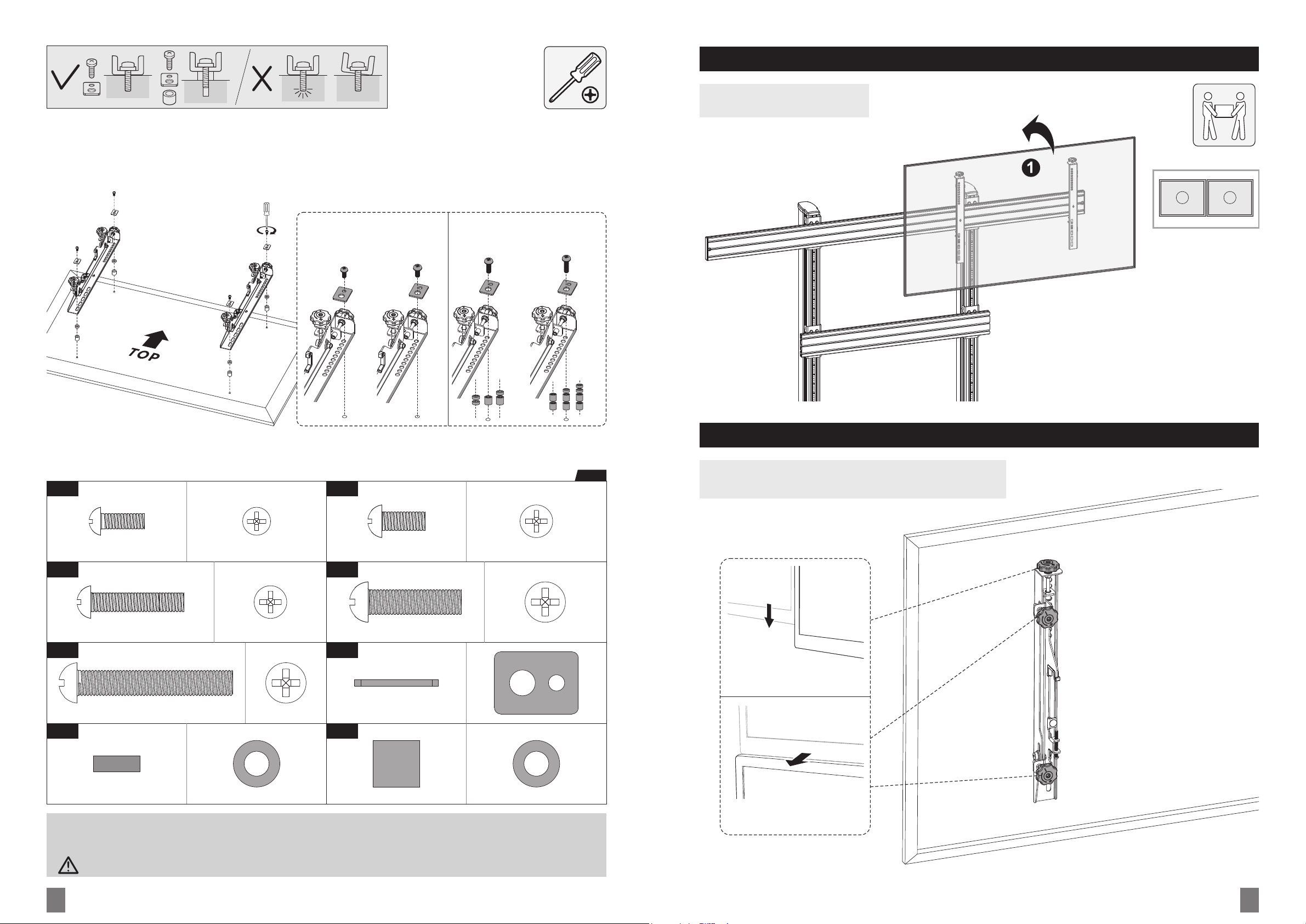

5. Attach TV Bracket

Place the TV brackets on the back of

the display with the arrow pointing up.

TOP

• Insert 2 Sliding Nuts(I) into the middle slot on each mounting rail as shown in the

illustration below and position the nuts to the ends of the rails.

• Fix the nuts using Screws(V) and Washers(X).

• Attach the End Caps(S) to the ends of the top rail. Attach the End Caps(N) to the

top of each column.

• Remove the end cap from the Support Stem(K).

• Attach column to the Foot Base(D) using support stem and Screws(T).

Note: We recommend to place an unit under each column as shown in

the illustration below when installation.

• Screw the lockable Caster(L) into the foot base with Crescent Wrench(B1).

• Turn the stand to upright position, using the Bubble Level(not included) to

check if the stand is even.

Indice

Lingue:

Altri manuali Kimex Rack e supporto

Manuali Rack e supporto popolari di altre marche

Salamander

Salamander Acadia AC/W/L400/WH Manuale utente

Fohhn

Fohhn VAT-09 Guida utente

ricoo

ricoo FS0522 Manuale utente

AMSOIL

AMSOIL BMK-22 Guida rapida

Kargo Master

Kargo Master 48220 Manuale utente

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Manuale utente

ricoo

ricoo S1222 Manuale utente

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Manuale utente

VidaBox

VidaBox VB MNT FFS2 Manuale utente

Welch Allyn

Welch Allyn 48960 Manuale utente

Arkon

Arkon CM035-ST-2 Manuale utente

PROEL

PROEL PLWIN60C Manuale utente

Agilent Technologies

Agilent Technologies E2609B Manuale utente

Mustang

Mustang MV-ARM4 Manuale utente

Mounting Solutions

Mounting Solutions WRM-320 Manuale utente

Pyle

Pyle PMKSPAD1 Manuale utente

ShelterIt

ShelterIt 21208 Manuale utente

SPL

SPL RackPack?4 1040 Manuale utente
