KitchenAid KECC507RBL04 Manuale utente

COOKTOP PARTS

For Models: KECC507RBL04, KECC507RWW04

(Black) (Pure White)

11−08 Litho in U.S.A. (amd) (eeb) Part No. W10240397 Rev. A

30" ELECTRIC

CERAN

COOKTOP

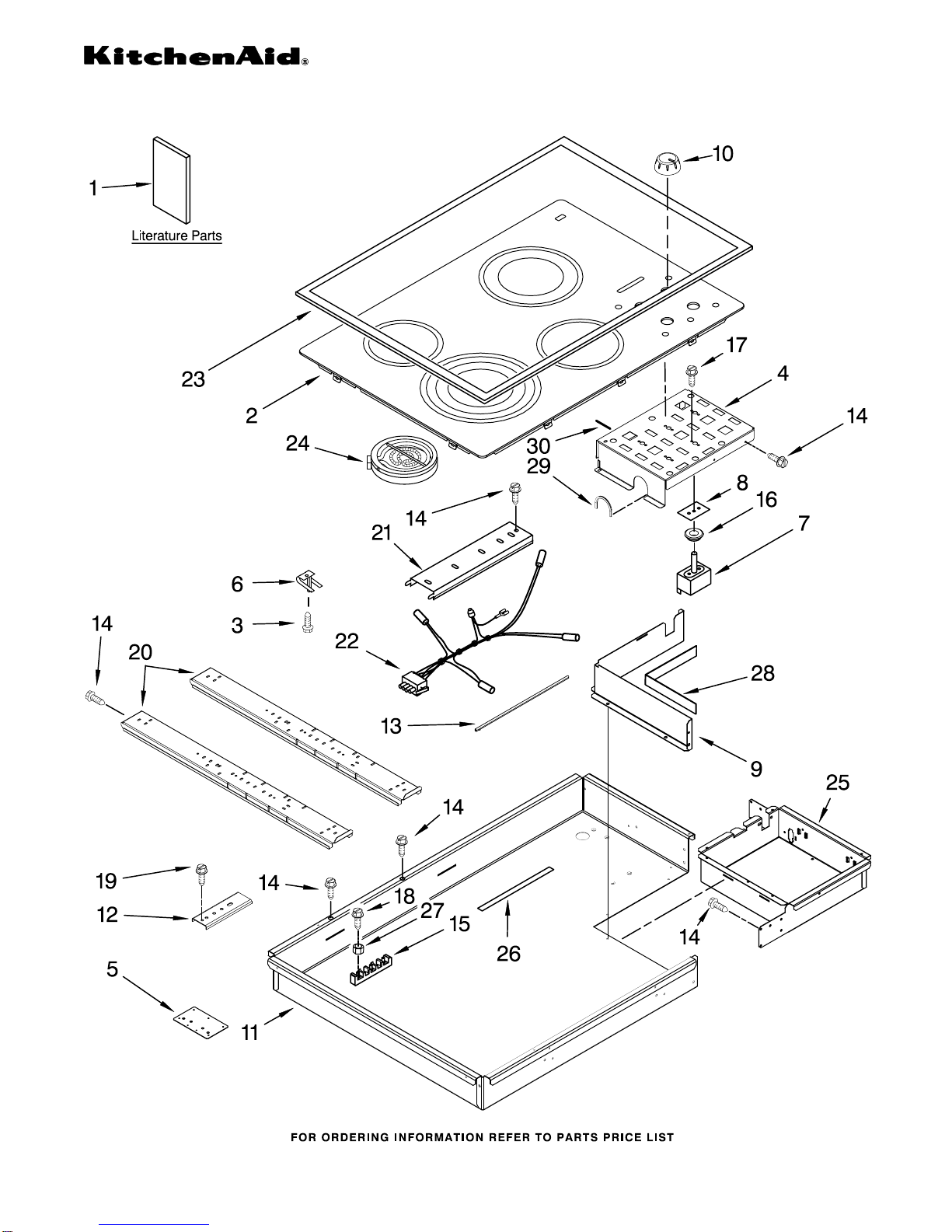

COOKTOP PARTS

For Models: KECC507RBL04, KECC507RWW04

(Black) (Pure White)

W10240397

Illus. Part

No. No. DESCRIPTION Illus. Part

No. No. DESCRIPTION

1 Literature Parts

Installation

Instructions

8286066 Cooktop

8304571 Undercounter Oven

8286447 Wiring Diagram

8286608 Use & Care Guide

Safer Cooking Tips

3191638 English

9759133 French

2 Cooktop, Glass

8286959 Black

8286960 White

3 246119 Screw

4 8285935 Bracket, Switch

Mounting

5 8286535 Bracket, Bottom

6 9759094 Spring Locator (8)

7 Switch, Infinite

9763763 Single (2)

9763764 Dual

9763765 Triple

8 3183956 Seal, Switch Shaft

9 8286577 Wall, Inside

10 Knob, Control (4)

8286096BL

Black

8286096WH

White

11 8286554 Box, Burner

12 4455917 Bracket, Mounting

13 8285240 Seal, Heat

14 3196537 Screw

15 4449868 Block ,Terminal

16 Seal, Switch

8285469 Black

8286596 White

17 311865 Screw

18 3196163 Screw

19 3400093 Screw

20 9763517 Rail, Element

21 8286344 Rail, Element

22 8286055 Lamp, Hot

Surface Indicator

W10142240

Frame, Cooktop

(Stainless Only)

24 Element, Surface

8523698 1200W LR

8523697 1500W RF

8285937 2000/1000W RR

8286187 2500/1800/900W LF

25 8286573 Box, Control

26 8285426 Seal, Heat Shield

27 112432 Nut

28 8286599 Inside Wall,

Insulation

29 8286607 Grommet,

Flexible (2)

30 3192439 Seal, Limiter

OPTIONAL PARTS

For Models: KECC507RBL04, KECC507RWW04

(Black) (Pure White)

W10240397

Illus. Part

No. No. DESCRIPTION

Miscellaneous

8286642 Tape, Foam

FOLLOWING PARTS

NOT ILLUSTRATED

WIRING HARNESS PARTS

8286467 Harness, Main

8286382 Clip, Harness

3400015 Screw

8286338 Conduit, Harness

8286238 Thermostat
