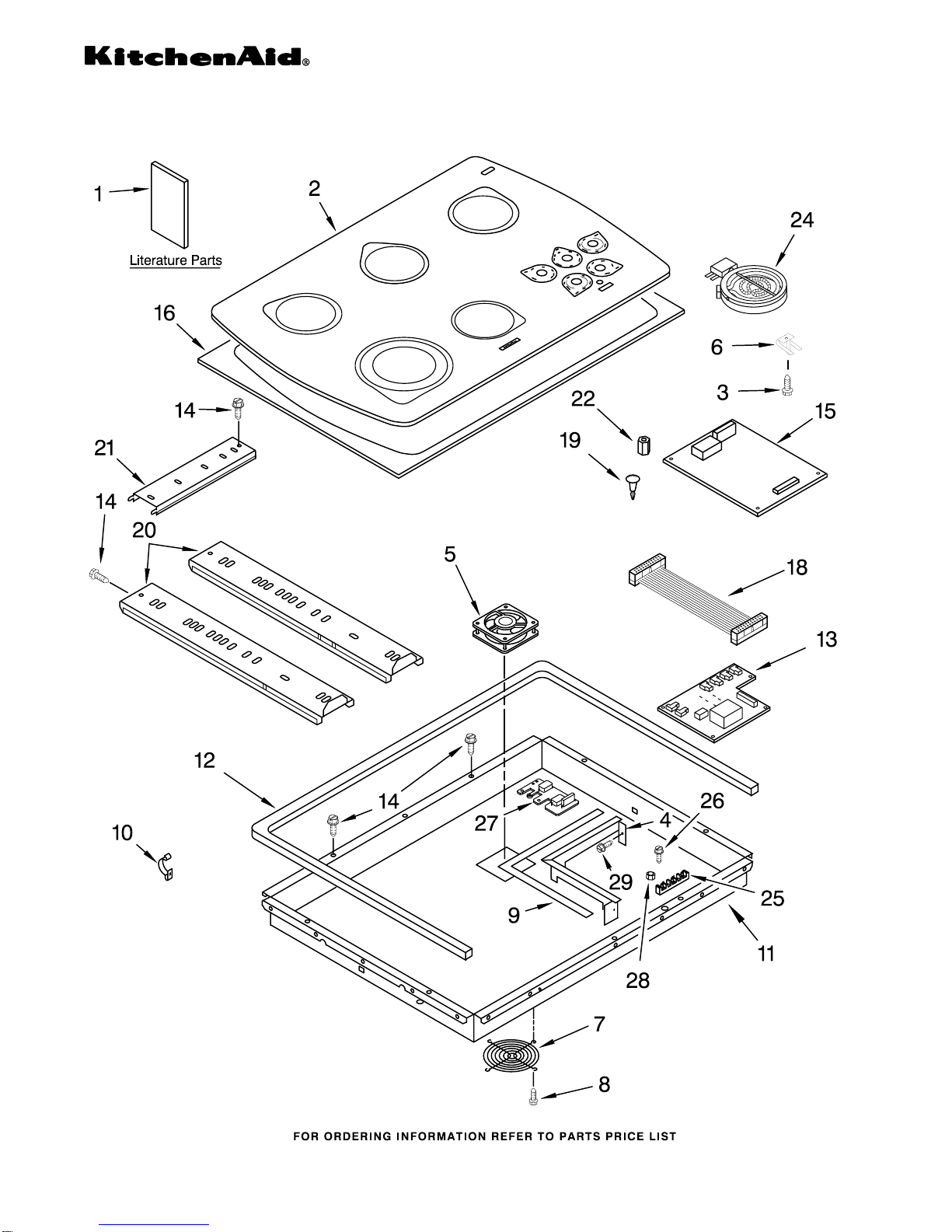

COOKTOP PARTS

For Models: KECC568GBL3, KECC568GWH3, KECC568GAL3, KECC568GBT3, KECC568GWW3, KECC568GSS3

(Black) (White) (Almond) (Biscuit) (Designer White)(Stainless Steel)

36" ELECTRIC

BUILT−IN

COOKTOP

4−03 Litho in U.S.A. (cre) Part No. 8185557 Rev.A

COOKTOP PARTS

For Models: KECC568GBL3, KECC568GWH3, KECC568GAL3, KECC568GBT3, KECC568GWW3, KECC568GSS3

(Black) (White) (Almond) (Biscuit) (Designer White)(Stainless Steel)

8185557

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

LIT3191771

Installation

Instructions

LIT3192473

Wiring Diagram

LIT3191524

Use & Care Guide

LIT3191638

Safe Cooking Tips

2 Cooktop, Glass

4455561 Black

4455563 White

4455562 Almond/Biscuit

4455716 Designer White

4455724 Black on Stainless

3 246119 Screw

4 3192992 Shield, Heat Cntrl

5 3191354 Fan, Cooling

6 3191791 Spring Locator(10)

7 3191949 Guard, Fan

8 4449746 Screw (4)

9 3192738 Seal, Heat Shield

10 98997 Clip, Wire

11 4455512 Box, Burner

12 3192737 Seal, Burner Box

13 3192722 Board, Power

14 3196537 Screw

15 3192772 Board, Control

16 8284628 Frame, Cooktop

(S.Steel Only)

18 3191913 Cable Ass’y, Flat

19 3191693 Support,

Power Board

20 3191515 Rail, Element (2)

21 3192269 Rail, Element (1)

22 3191907 Standoff,

Power Board

488734 Screw (4)

24 Element, Surface

8272563 1000/2400W LF

8272567 1200W RF−RR

8272566 1800W CR

8272564 1500W LR

25 4449868 Block, Terminal

26 3196163 Screw, 10−16 x 7/8

27 112432 Nut, #10−32 Hex

28 3192767 Suppressor

29 3177991 Screw, 8−18 x 1/4

3192439 Seal, Limiter

MISCELLANEOUS PARTS

For Models: KECC568GBL3, KECC568GWH3, KECC568GAL3, KECC568GBT3, KECC568GWW3, KECC568GSS3

(Black) (White) (Almond) (Biscuit) (Designer White)(Stainless Steel)

8185557

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

3172515 Mtg. Hardware Kit

3192408 Bracket,

Support (2)

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

3191048 Cleaner, Glass

WIRING HARNESS PARTS

4455144 Harness, Main

3191521 Harness, Fan

4455283 Harness, Hot

Surface Indicator

3400015 Screw, Ground

3192769 Conduit

3192775 Harness, Conduit
