KitchenAid KRWS 9010 Manuale utente

KRWS 9010

Kit d’installation fourni 4

Tiroir-cellier dimensions d’encombrement 5

Kit d’installation 6

Préparation du meuble pour l’insertion du r tiroir-cellier 8

Montage des deux étriers fournis dans le kit d’installation 9, 10

Insertion du tiroir-cellier dans le meuble 13

Insertion du revêtement en polypropylène alvéolaire 16

Installation terminée 17

Le tiroir-cellier est conçu pour être encastré et non pour être installé en pose libre.

L’installation et la maintenance doivent être réalisées, au minimum, par deux techniciens spécialisés.

INSTALLER LE TIROIR-CELLIER UNIQUEMENT SOUS LE PLAN DE TRAVAIL DE LA CUISINE

Vérifiez que le tiroir-cellier est fixé à l’armoire adjacente à l’aide des étriers fournis.

NE PAS INSTALLER LE TIROIR-CELLIER EN COLONNE.

NE PAS INSTALLER LE TIROIR-CELLIER SÉPARÉMENT OU DANS UN MEUBLE À PART.

Installé de la sorte, le tiroir-cellier serait en position instable et risquerait de basculer, engendrant des dom-

mages matériels ou corporels.

N’utilisez pas l’appareil s’il est endommagé, s’il ne fonctionne pas correctement, s’il est partiellement

démonté ou si des composants sont cassés ou manquants, de même si vous constatez que le cordon d’ali-

mentation ou la prise sont abîmés.

Assurez-vous que le cordon d’alimentation est positionné de manière telle à éviter tout risque d’écrase-

ment, de trébuchement, d’endommagement, et qu’il n’est soumis à aucune contrainte.

Évitez d’installer ou d’entreposer l’appareil dans des endroits où il existe un risque de gel ou d’exposition

aux intempéries.

L’aire minimum requise dans la plinthe pour assurer le passage de l’air doit être d’au moins 200 cm2.

Kit d’installation fourni

510

850

897

566

145

302 330

632

500

895

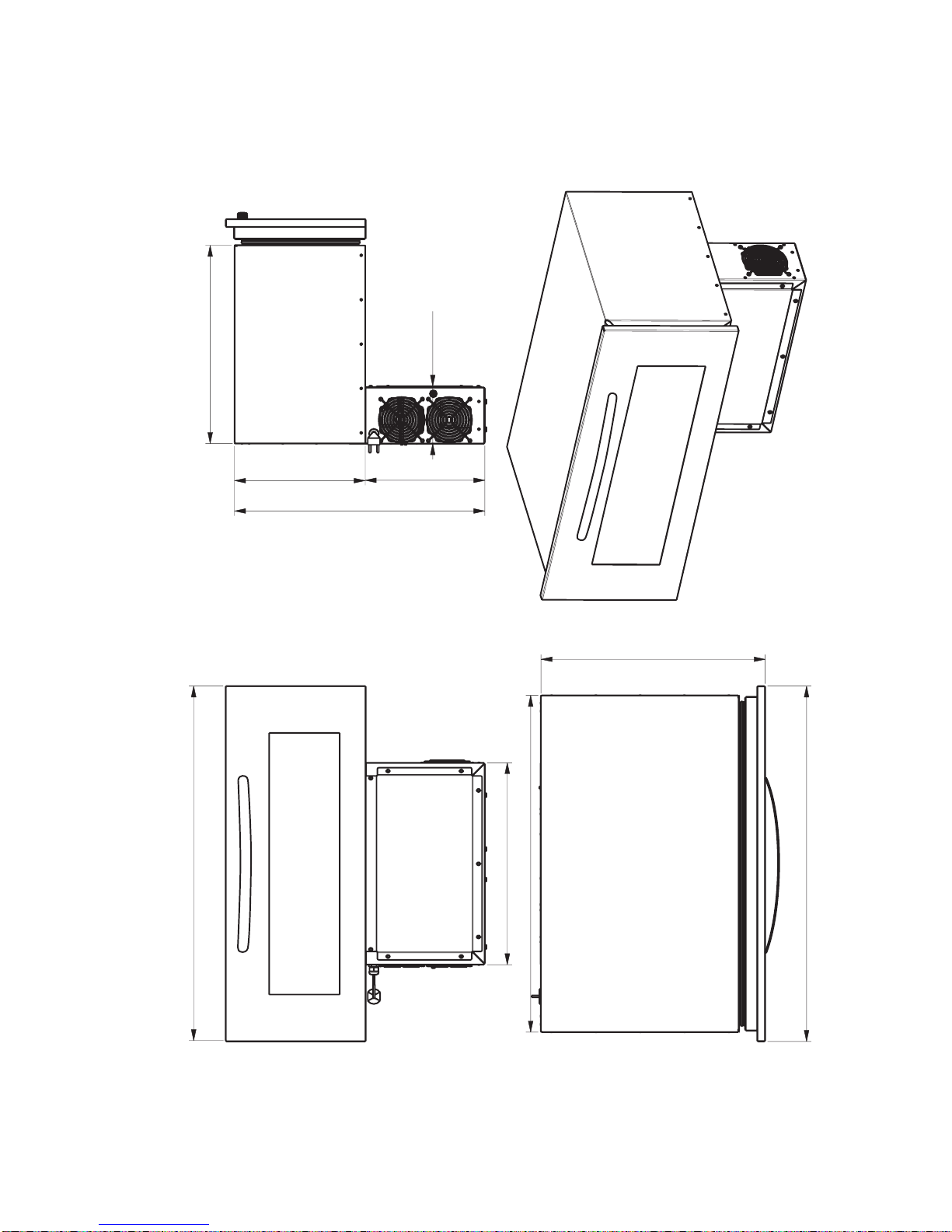

Tiroir-cellier dimensions d’encombrement

N° 2

TRIER

ÉCHELLE 1:5

ÉCHELLE 1:2

ÉCHELLE 1:2 ÉCHELLE 1:5

ÉCHELLE 1:1

N° 1 REVÊTEMENT EN POLYPROPYLÈNE ALVÉOLAIRE

N° 2 ADHÉSIF LATÉRAL

N° 1 GABARIT

N° 6 VIS 4,2x13 UNI 6954-71 B

N° 14 VIS 4,8x15 UNI 6955-71 AB

ÉCHELLE 1:1

Kit d’installation

350 min.

330

302

850

547

900

145

510

860-868 max.

550 min.

COUPE

16 MIN.

ÉVASEMENT 014x3,6

16 MIN.

50 MIN.

550 MIN.

VUE DE COUPE DU MEUBLE

SECTION F-F

ÉCHELLE I : I

680 MIN.

316 MIN.

100 100 100 100

81.5

COUPE

Préparation du meuble pour l’insertion du r tiroir-cellier

Montage des deux étriers fournis dans le kit d’installation

316 MIN.

340 MAX.

VUE DE COUPE DU MEUBLE

COUPE

ÉTRIER

N° 10 VIS AUTOTARAUDEUSES 4,8x 15 UNI 6955-71B

Montage des deux étriers fournis dans le kit d’installation
