Kodak 5100 ALL-IN-ONE PRINTER Manuale di istruzioni

Start Here

Commencez ici

Comience aquí

All-in-One Printer

Imprimante tout-en-un

Impresora todo en uno AiO

EasyShare 5100

Print Copy Scan

Impression Copie Numérisation

Imprime Copia Escanea

Start


Copy

Scan

EasyShare5100

All-in-OnePrinter

Start

Cancel


Scan

Copy

Check

Black Ink

KodakEasyShare

5100all-in-oneprinter

Check

ColorInk

Check

Paper

Kodak

Start


Copy

Scan

EasyShare5100

All-in-OnePrinter

Identify Main Components

Identiﬁcation des principaux composants

Componentes principales

www.kodak.com/go/support

FR ES

ENGLISH

1. Scanner glass

2. Printer access door

3. Output tray

4. Paper-width guide

5. Main tray

6. Photo tray

7. Paper-length guide

8. Photo tray light

9. USB drive/PictBridge port

12. Control panel

13. USB port

14. Power connector

15. Rear access door

16. Scanner lid

1. Vitre du numériseur

2. Porte d'accès de l'imprimante

3. Plateau de sortie

4. Guide de largeur du papier

5. Plateau principal

6. Plateau à papier photo

7. Guide de longueur du papier

8. Voyant de plateau à papier photo

9. PortUSB/PictBridge

12. Panneau de commande

13. Port USB

14. Connecteur d'alimentation

15. Porte d'accès arrière

16. Couvercle du numériseur

1. Vidrio del escáner

2. Cubierta de la impresora

3. Bandeja de salida

4. Guía de ancho del papel

5. Bandeja principal

6. Bandeja para fotografías

7. Guía de longitud del papel

8. Luz de bandeja para fotografías

9. Puerto para unidad USB/PictBridge

12. Panel del control

13. Puerto USB

14. Conector de alimentación

15. Tapa posterior

16. Cubierta del escáner

FRENCH SPANISH

16.

15.

14.

13.

12.

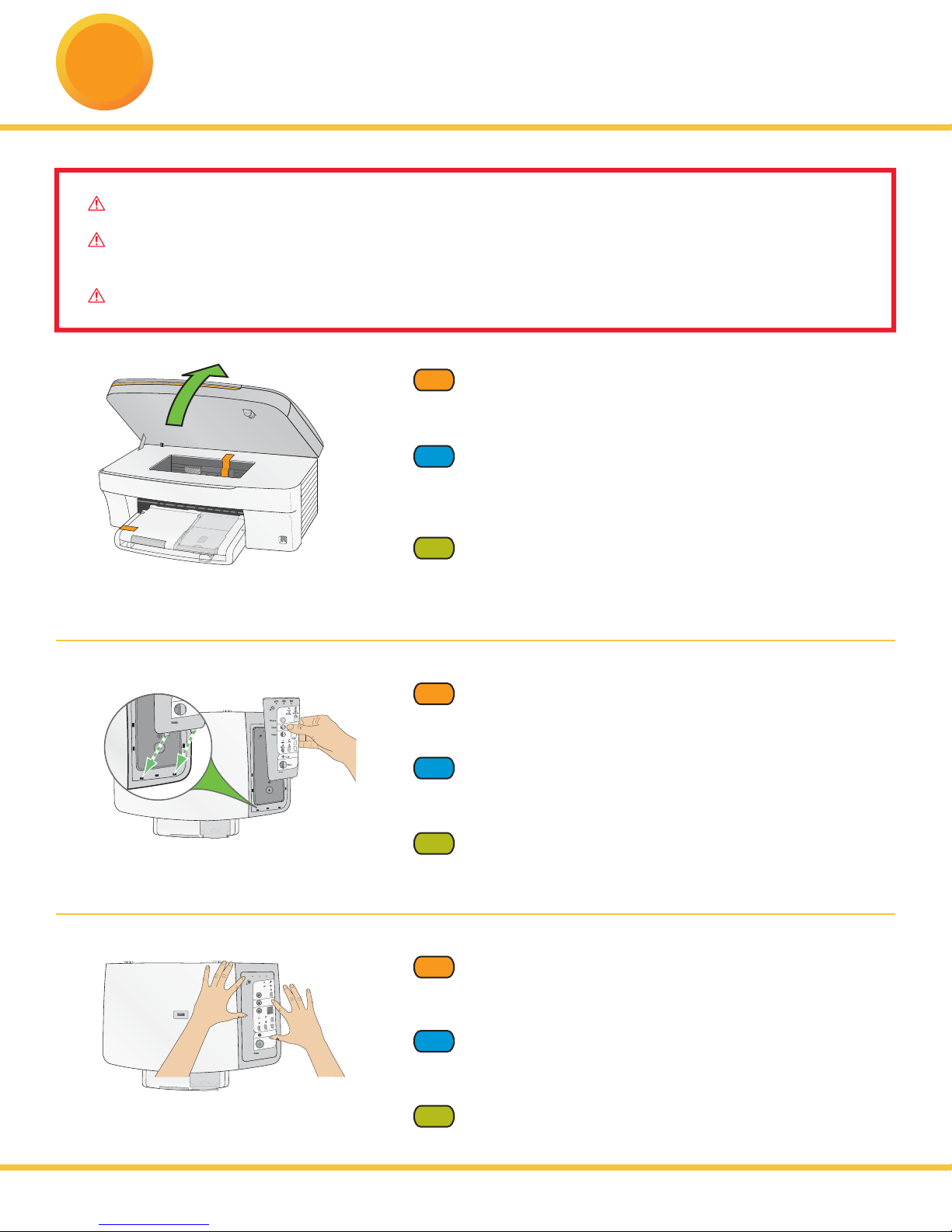

Unpack Printer and Install Control Panel

Déballage de l'imprimante et Installation du panneau de command

Desempaque la impresora y Instale el panel de control

www.kodak.com/go/support

IMPORTANT: Do not connect the USB cable to the printer until instructed during software installation.

IMPORTANT:

ne branchez pas le câble USB dans l'imprimante avant que cela ne vous soit indiqué

au cours de l'installation du logiciel.

IMPORTANT: no conecte el cable USB a la impresora hasta que así se le indique durante la instalación del software.

a) See box ﬂaps for unpacking instructions.

Remove all orange shipping tape from the printer.

Consultez les directives de déballage sur les rabats de la boîte.

Retirez de l'imprimante tous les rubans orange utilisés pour

l' expédition.

a) En las solapas de la caja se incluyen instrucciones para

desempacar la unidad.

Retire todas las cintas de color naranja de la impresora.

c) Press down on all edges of the overlay until

it snaps into position.

c) Appuyez sur chaque bord de la façade, jusqu'à ce qu elle

s'enclenche en position.

c) Presione sobre los bordes del overlay hasta que encaje.

b) If not preinstalled, insert the control panel overlay,

bottom end ﬁrst.

b) Si elle n'est pas préinstallée, insérez la façade amovible du

panneau de commande, en commençant par le bas.

b) De no venir instalado, coloque el overlay del panel de control,

comenzando por la parte inferior.

Tagged

Check

BlackInk

Check

ColorInk

Check

Paper

PictBridgeProofsheet

Transfer


Scan

Copy

Photos

DPOF

Quantity

100%Black

Color

FittoPage

Cancel

Start

EasyShare 5100

All-in-One Printer

EasyShare5100

All-in-OnePrinter

DPOF

Start

EasyShare 5100

All-in-One Printer

EasyShare5100

All-in-OnePrinter

Load Paper

Chargez le papier

Cargue el papel

www.kodak.com/go/support

b) Push the photo tray in until it clicks into place.

NOTE: You can only print to the photo tray when the photo

tray is pushed in.

Lower the photo tray lid.

b) Poussez le plateau jusqu'à ce qu'il s'enclenche en position.

REMARQUE: vous ne pouvez imprimer à partir du plateau

à papier photo que lorsque le plateau est bien poussé et

enclenché en position.

Rabaissez le couvercle du plateau.

b) Empuje la bandeja hasta que calce.

NOTA: sólo se puede usar la bandeja si está bien encajada.

Baje la tapa de la bandeja.

Start

EasyShare5100

All-in-OnePrinter

Start

EasyShare5100

All-in-OnePrinter

a) Load photo paper into the photo tray.

Lift the photo tray lid until it remains standing without support.

Insert the photo paper glossy side down.

IMPORTANT: Do not overload the photo tray.

Max 20 sheets.

a) Chargez le papier photo dans le plateau à papier photo.

Soulevez complètement le couvercle du plateau à papier

photo jusqu'à ce qu'il reste en position.

Insérez le papier photo, côté brillant vers le bas

IMPORTANT: ne remplissez pas trop le plateau:

20feuilles maximum.

a) Coloque papel fotográﬁco en la bandeja para fotografías.

Levante la tapa de la bandeja hasta que quede de pie sin

necesidad de apoyarla.

Coloque el papel con la cara brillante hacia abajo.

IMPORTANTE: no recargue la bandeja. Como máximo,

puede colocar 20 hojas.

www.kodak.com/go/support 3

c) Load plain white paper into the main tray.

c) Chargez du papier blanc ordinaire dans le plateau principal.

c) Coloque papel blanco en la bandeja principal.

Install Printhead

Installation de la tête d'impression

Instale el cabezal de impresión

www.kodak.com/go/support

c) Pull on the orange tab to remove the protective retainer.

c) Tirez sur le taquet orange pour retirer la pièce de protection.

c) Jale de la lengüeta naranja para retirar el sujetador.

b) Remove the printhead from it's bag.

IMPORTANT: Insert the printhead immediately upon

opening sealed bag.

b) Retirez la tête d'impression de son emballage.

IMPORTANT: installez la tête d'impression aussitôt après

avoir ouvert l'emballage scellé.

b) Saque el cabezal de la bolsa.

IMPORTANTE: inserte en cabezal de impresión

inmediatamente después de abrir la bolsa sellada.

IMPORTANT: The printhead is fragile. Handle carefully.

a) Lift the printer access door.

Make sure the orange tape is removed from the carriage.

IMPORTANT: la tête d'impression est fragile.

Manipulez-la avec précaution.

a) Soulevez la porte d'accès de l'imprimante. Assurez-vous que

le ruban orange a bien été retiré du chariot.

IMPORTANTE: el cabezal es una pieza frágil. Tómelo con

cuidado.

a) Levante la cubierta de la impresora. Asegúrese de retirar la

cinta anaranjada del soporte móvil.

www.kodak.com/go/support 5

f) Push ﬁrmly against the back wall of the printhead

until it clicks into place

Tip: The printhead requires a ﬁrm push and makes an

audible click when locked into place.

f) Poussez fermement contre la paroi arrière de la tête

d'impression jusqu'à ce qu'elle s'enclenche en position.

Conseil: vous devez pousser fermement sur la tête d'impression

pour la mettre en place, jusqu'à ce que vous entendiez un clic.

f) Empuje ﬁrmemente contra la placa posterior del cabezal

hasta que calce.

Sugerencia: empuje con ﬁrmeza. Sabrá que el cabezal está

bien instalado cuando oiga un "clic".

e) Place the printhead into the carriage. Insert at the angle

shown.

e) Installez la tête d'impression dans le chariot. Insérez-la en

angle de la manière illustrée.

e) Coloque el cabezal en el soporte móvil. Insértelo en el

ángulo que se indica.

d) Carefully remove and discard the black plastic shield

and the orange protective cap.

IMPORTANT: Do not touch the copper-colored contacts.

d) Retirez avec précaution la pellicule en plastique noir et le

capuchon protecteur orange, puis jetez-les.

IMPORTANT: ne touchez pas aux contacts de couleur

cuivre.

d) Cuidadosamente retire el protector plástico y la tapa naranja

de protección y bótelos.

IMPORTANTE: no toque los contactos de color cobre.

Install Ink Cartridges

Installation des cartouches d'encre

Instale los cartuchos de tinta

www.kodak.com/go/support

Black Ink Cartridge

c) Insert the black ink cartridge into the printhead.

c) Insérez la cartouche d'encre noire dans la tête d'impression.

c) Inserte el cartucho de tinta negra en el cabezal.

a) Remove the black ink cartridge from it's bag.

IMPORTANT: Insert ink cartridges immediately upon

opening sealed bag.

a) Retirez la cartouche d'encre noire de son emballage.

IMPORTANT: installez les cartouches d'encre aussitôt

après avoir ouvert l'emballage scellé.

a) Retire el cartucho de tinta negra de la bolsa.

IMPORTANTE: Iinserte los cartuchos tan pronto los

saque de la bolsa.

Black Ink Cartridge

b) Carefully remove remove and discard the orange cap.

Handle ink cartridges carefully to avoid ink transfer.

b) Retirez délicatement le capuchon orange et jetez-le.

Manipulez les cartouches avec soin aﬁn d'éviter tout

transfert d'encre.

b) Cuidadosamente retire la tapa naranja y bótela.

Tome el cartucho con cuidado para evitar transferir tinta.

www.kodak.com/go/support 7

d) Press down on the ink cartridge until you hear

it click into position.

d) Poussez la cartouche d'encre vers le bas pour la mettre en

place, jusqu'à ce que vous entendiez un clic.

d) Presiónelo hacia abajo hasta que calce.

Black Ink Cartridge

Color Ink Cartridge

f) Press down ﬁrmly on the ink cartridge until you hear

it click into position. It is normal for the printhead to ﬂex

when inserting the cartridge. You will not damage the

printer.

g) Close the printer access door.

f) Poussez fermement la cartouche d'encre vers le bas pour la

mettre en place, jusqu'à ce que vous entendiez un clic. Il est

normal que la tête d'impression ﬂéchisse pendant l'insertion

de la cartouche. Cela n'endommage pas l'imprimante.

g) Fermez la porte d'accès de l'imprimante.

f) Presione ﬁrmemente sobre el cartucho hasta que calce bien.

Es normal que el cabezal se mueva (ﬂexione) al colocar

el cartucho. No dañará la impresora.

g) Cierre la cubierta de la impresora.

e) Open and uncap the color ink cartridge.

Insert it into the printhead.

e) Déballez la cartouche d'encre couleur et retirez le capuchon.

Insérez la cartouche dans la tête d'impression.

e) Abra y destape el cartucho de tinta de color.

Insértelo en el cabezal.

Black Ink Cartridge

ColorInkCartridge

Connect Power

Branchement de l'alimentation

Conecte la alimentación

www.kodak.com/go/support

a) Connect the power supply and adapter.

a) Branchez le cordon d’alimentation et l'adaptateur.

a) Conecte el adaptador y el cable de conexión.

b) Press ON.

b) Appuyez sur ON (Marche).

b) Pulse ENCENDIDO.

Start

Cancel


Scan

Copy

Check

BlackInk

KodakEasyShare

5100all-in-oneprinter

Check

ColorInk

Check

Paper

Start


Copy

Scan

EasyShare5100

All-in-OnePrinter

-ON

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Kodak Stampante

Kodak

Kodak Diconix 180si Manuale utente

Kodak

Kodak Professional 8500 Manuale utente

Kodak

Kodak PROFESSIONAL LED II 20P Manuale

Kodak

Kodak Versamark DS9100 Guida

Kodak

Kodak 4000 series Manuale utente

Kodak

Kodak 9810 - PRINTING IMAGES FROM PHOTOSHOP 7 AND... Manuale utente

Kodak

Kodak NexPress 2500 Guida all'installazione

Kodak

Kodak PROFESSIONAL LED II 20R Manuale utente

Kodak

Kodak VERITE 64 series Manuale di servizio

Kodak

Kodak 8660 - COLOR CONNECTOR GUIDE Manuale utente

Kodak

Kodak EasyShare 300 Manuale utente

Kodak

Kodak Ektascan 2180 Manuale utente

Kodak

Kodak EasyShare Printer Dock Plus Series 3 Manuale utente

Kodak

Kodak 3000 DV Plus Manuale utente

Kodak

Kodak EKTASCAN 160 Manuale utente

Kodak

Kodak Printe Manuale utente

Kodak

Kodak DryView 6800 Manuale utente

Kodak

Kodak Personal Picture Maker 215 Manuale utente

Kodak

Kodak XLS 8300 Manuale utente

Kodak

Kodak XLS 8600 PS Manuale utente

Kodak

Kodak DryView 8700 Manuale utente

Kodak

Kodak 400 III Manuale utente

Kodak

Kodak dryview 8300 Manuale utente

Kodak

Kodak 305 Manuale di installazione e funzionamento

Manuali Stampante popolari di altre marche

Lexmark

Lexmark 1400 Series Manuale

Canon

Canon i70 Series Manuale utente

Evolis

Evolis Elypso Manuale utente

Kyocera

Kyocera FS-9530DN Manuale utente

Canon

Canon LASER SHOT LBP-1210 Manuale utente

Samsung

Samsung BIXOLON SRP-350plusF Manuale utente

Canon

Canon PIXMA PRO-1 Series Manuale utente

Canon

Canon PIXMA G3560 Guida all'installazione

Dell

Dell Color Laser Printer 2130cn Manuale utente

Tektronix

Tektronix Phaser 840 Manuale utente

Epson

Epson ET-7750 Istruzioni operative

Canon

Canon CLBR 460ps Manuale utente

Eltron

Eltron P210 Guide Manuale utente

Ricoh

Ricoh MD-P1 Manuale utente

Epson

Epson SC-F7100 series Manuale utente

Epson

Epson Stylus C40UX Manuale utente

Canon

Canon imagePASS-A2 Manuale utente

Canon

Canon S820D Manuale utente
