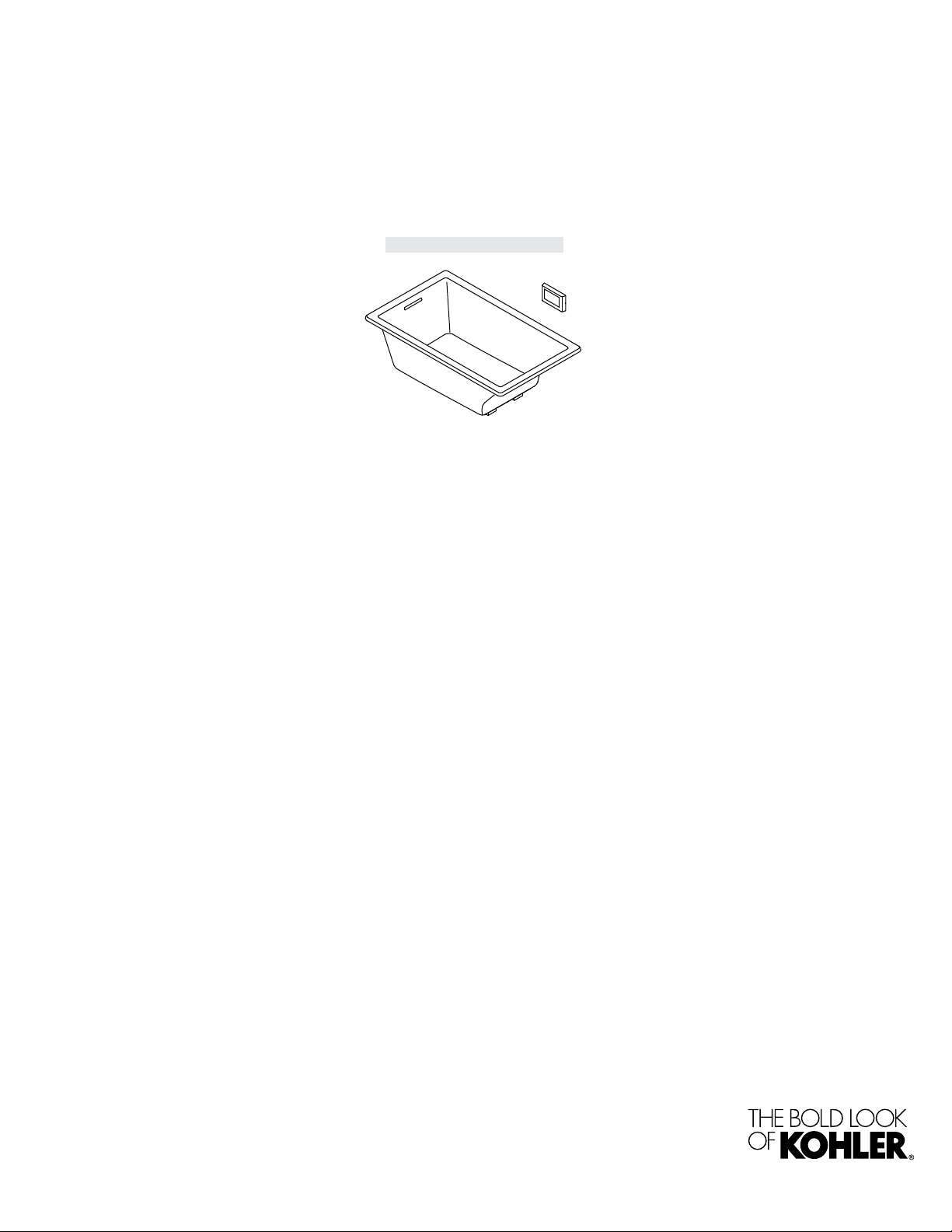

Kohler K-1849-VB Guida rapida

Roughing-In Guide

5’ Vibracoustic Bath

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4-KOHLER

México: 001-877-680-1310

kohler.com

K-1849-VB, K-1849-VBC

Product Information

Applicable product:

5’ Vibracoustic bath K-1849-VB

5’ Vibracoustic bath with chromatherapy

(shown) K-1849-VBC

Fixture*:

Bathing well:

Basin area, bottom 39-9/16″(1005 mm) x 24-11/16″(627

mm)

Basin area, top 53-5/8″(1362 mm) x 29-1/2″(749 mm)

Weight 80 lbs (36.3 kg)

To overﬂow:

Water depth 17-1/8″(435 mm)

Capacity 81.1 gal (307 L)

* Approximate measurements for comparison only.

Drop-in cut-out 59-1/2″(1511 mm) x 35-1/2″(902 mm)

Ampliﬁer/

control: Power per channel (rms) W V Hz

15 120 50/60

Required accessories:

Slotted overﬂow brass bath drain OR K-7271

Slotted overﬂow bath drain – PVC pipe K-7272

Required Electrical Service

Dedicated circuit required, protected with Class A

Ground-Fault Circuit-Interrupter (GFCI) or Residual Current

Device (RCD):

Ampliﬁer/control 120 V, 15 A, 50/60 Hz

Installation Notes

Install this product according to the installation guide.

The bath is intended for drop-in installation.

Control ampliﬁer ﬁts 16″(406 mm) center studs.

A grounded outlet within the wall framing must be within 24″(610

mm) of the planned control ampliﬁer.

Cables are included, 25’ (7.6 m) each.

Four access panels are required for servicing the bath.

Floor support under bath must provide for a minimum of 52.1

lbs/square foot (254.5 kg/square meter) loading.

Hot water supply should be 70% of capacity or greater.

Installations will vary.

Fixture conforms to CSA B45.5/IAPMO Z124. All dimensions are

nominal.

(25 mm)

60" (1524 mm)

21"

(533 mm)

36"

(914 mm)

2-7/16"

(62 mm)

18"

(457 mm)

1-15/16"

(49 mm)

12-5/8"

(321 mm)

13/16"

(21 mm)

4-1/8"

(105 mm)

No change in measurement if connected with

drain illustrated. (K-7272)

1-1/2" Bath Drain

*10"

(254 mm)

*24"

(610 mm)

Lumbar

Angle 40˚

*Recommended User

Interface Location

5-5/8"

(143 mm) 3-1/2"

(89 mm)

7/8"

(22 mm)

User Interface

Control Amplifier

14-1/2"

(368 mm)

11-3/4"

(298 mm)

3-3/16"

(81 mm)

Access Panels

30" (762 mm) L x 15" (381 mm) H Min

Access Panels

30" (762 mm) L x

15" (381 mm) H Min

1188021-1-A 2 Kohler Co.

Guide de raccordement

Baignoire Vibracoustic 5’

Information sur le produit

Produit applicable:

Baignoire Vibracoustic 5’ K-1849-VB

Baignoire Vibracoustic avec chromathérapie

5’ (illustrée) K-1849-VBC

Appareil sanitaire*:

Cuve de baignoire:

Espace de la cuve,

fond 39-9/16″(1005 mm) x 24-11/16″(627

mm)

Espace de la cuve,

haut 53-5/8″(1362 mm) x 29-1/2″(749 mm)

Poids 80 lb (36,3 kg)

Au trop-plein:

Profondeur de

l’eau 17-1/8″(435 mm)

Capacité 81,1 gal (307 L)

* Mesures approximatives pour comparaison uniquement.

Découpe de

l’encastrement 59-1/2″(1511 mm) x 35-1/2″(902 mm)

Amplicateur/

contrôle: Puissance par canal (rms) W V Hz

15 120 50/60

Accessoires requis:

Drain de baignoire avec trop-plein à fentes OU K-7271

Drain de baignoire avec trop-plein à fentes –

Tuyau en PVC K-7272

Branchement électrique requis

Circuit dédié requis, protégé par un disjoncteur différentiel de

classe A (GFCI) ou un appareil de courant résiduel (RCD):

Amplicateur/contrôle 120 V, 15 A, 50/60 Hz

Notes pour l’installation

Installer ce produit selon le guide d’installation.

La baignoire est conçue pour une installation encastrée.

L’ampliﬁcateur de contrôle entre dans des montants centraux de

16″(406 mm).

Une prise mise à la terre dans le cadre du mur doit être à moins de

24″(610 mm) de l’emplacement prévu pour l’ampliﬁcateur de

contrôle.

Des câbles de 25’ (7,6 m) chacun sont inclus.

Quatre panneaux d’accès sont requis pour la réparation de la

baignoire.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 52,1 lb/pied carré (254,5 kg/mètre carré).

L’alimentation en eau chaude doit être d’une capacité de 70% ou

plus. Les installations varient.

Ce dispositif est conforme à la norme CSA B45.5/IAPMO Z124.

Toutes les dimensions sont nominales.

Drain de baignoire

1-1/2"

Aucun changement des mesures n'est nécessaire

si connecté au drain illustré. (K-7272)

(25 mm)

60" (1524 mm)

21"

(533 mm)

36"

(914 mm)

2-7/16"

(62 mm)

18"

(457 mm)

1-15/16"

(49 mm)

12-5/8"

(321 mm)

4-1/8"

(105 mm)

13/16"

(21 mm)

*10"

(254 mm)

*24"

(610 mm)

5-5/8"

(143 mm) 3-1/2"

(89 mm)

7/8"

(22 mm)

14-1/2"

(368 mm)

11-3/4"

(298 mm)

3-3/16"

(81 mm)

Panneaux d'accès

30" (762 mm) L x

15" (381 mm) H Min

Panneaux d'accès

30" (762 mm) L x 15" (381 mm) H Min

Interface de l'utilisateur

Amplificateur de contrôle

*Emplacement d'interface

de l'utilisateur recommandé

Angle

lombaire

40˚

Kohler Co. 3 1188021-1-A

Diagrama de instalación

Bañera vibracústica de 5’

Información sobre el producto

Producto correspondiente:

Bañera vibracústica de 5’ K-1849-VB

Bañera vibracústica de 5’ con cromoterapia

(se muestra) K-1849-VBC

Producto*:

Área de la bañera:

Área del fondo 39-9/16″(1005 mm) x 24-11/16″(627

mm)

Área superior 53-5/8″(1362 mm) x 29-1/2″(749 mm)

Peso 80 lbs (36,3 kg)

Al rebosadero:

Profundidad del

agua 17-1/8″(435 mm)

Capacidad 81,1 gal (307 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Abertura de

sobreponer 59-1/2″(1511 mm) x 35-1/2″(902 mm)

Ampliﬁcador/

control: Potencia por canal (rms) W V Hz

15 120 50/60

Accesorios requeridos:

Desagüe de latón de rebosadero ranurado para

bañera O BIEN

K-7271

Desagüe de rebosadero ranurado para bañera –

Tubo de PVC K-7272

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A o dispositivo

de corriente residual (RCD):

Ampliﬁcador/control 120 V, 15 A, 50/60 Hz

Notas para la instalación

Instale este producto conforme a la guía de instalación.

La bañera es para instalación de sobreponer.

El ampliﬁcador de control queda en postes de madera con centros

a16″(406 mm).

Debe haber un tomacorriente con conexión a tierra en la estructura

de la pared y dentro de 24″(610 mm) del ampliﬁcador de control.

Cables provistos de 25’ (7,6 m) cada uno.

Se requieren cuatro paneles de acceso para dar servicio a la bañera.

El soporte del piso debajo de la bañera debe poder soportar una

carga mínima de 52,1 libras/pie cuadrado (254,5 kg/metro

cuadrado).

El suministro de agua caliente debe llegar al 70% de la capacidad o

más. Varía según la instalación.

El producto cumple con la norma CSA B45.5/IAPMO Z124. Todas

las dimensiones son nominales.

Desagüe de bañera

de 1-1/2"

No es necesario cambiar las medidas si se

conecta con el desagüe ilustrado. (K-7272)

(25 mm)

60" (1524 mm)

21"

(533 mm)

36"

(914 mm)

2-7/16"

(62 mm)

18"

(457 mm)

1-15/16"

(49 mm)

12-5/8"

(321 mm)

4-1/8"

(105 mm)

13/16"

(21 mm)

*10"

(254 mm)

*24"

(610 mm)

5-5/8"

(143 mm) 3-1/2"

(89 mm)

7/8"

(22 mm)

14-1/2"

(368 mm)

11-3/4"

(298 mm)

3-3/16"

(81 mm)

Paneles de acceso

30" (762 mm) de

ancho x 15" (381 mm)

de alto Mín

Paneles de acceso

30" (762 mm) de ancho x 15" (381 mm) de alto Mín

Interface del usuario

Amplificador de control

Ángulo

lumbar de

40˚

*Lugar recomendado para la

interface del usuario

Kohler Co. 4 1188021-1-A
