Kohler Windward BubbleMassage K-1112-GLA Guida rapida

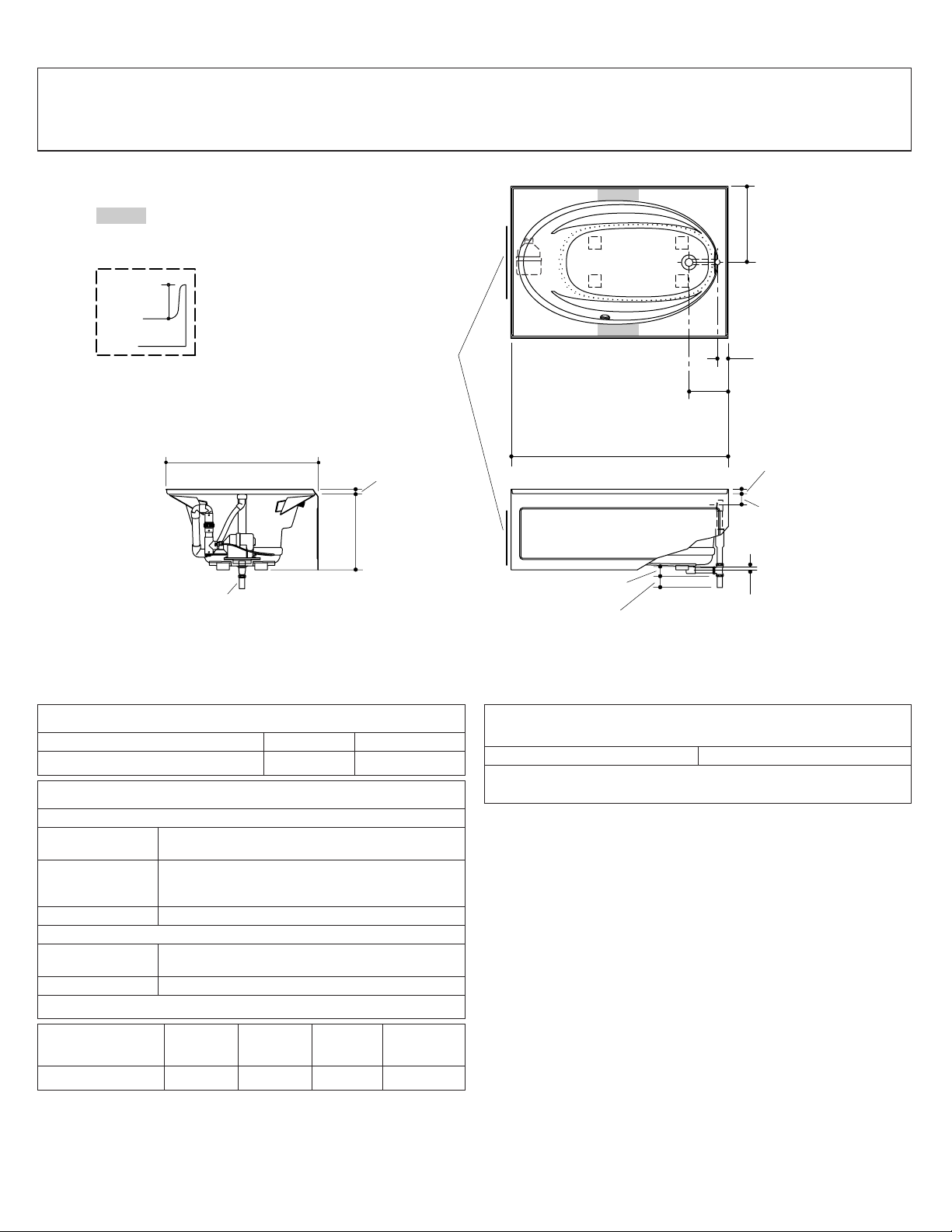

Roughing-In Guide
Bath with Airjets and Integral Apron
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México (Ej.
K-12345M)
Français, page 3
Español, página 4
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
K-1112-GLA, K-1112-GRA
1076048-1-A ©2007 Kohler Co.
Product Information
Applicable product:
Integral apron, left drain K-1112-GLA not shown
Integral apron, right drain K-1112-GRA shown
Fixture*:
Bathing well
Basin area
bottom 43″(109.2 cm) x 24-5/8″(62.5 cm)
Basin area top 53-1/2″(135.9 cm) x 32-1/8″(81.6 cm)
Weight 120 lbs (55 kg)
To overflow
Water depth 15″(38.1 cm)
Capacity 57 gal (215.9 L)
* Approximate measurements for comparison only.
Blower motor: Heater V Hz A
1 Hp 300 W 120 60 5
Required Electrical Service
Dedicated circuit required, protected with a Class A
Ground-Fault Circuit-Interrupter (GFCI):
Pump/control 120 V, 5 A, 60 Hz
Blower motor is supplied with a 24″(61 cm) grounding-type
plug-in cord.
Notes
Install this product according to the installation guide.
Floor support under this product must provide for a minimum of
36 lbs/square foot (174 kg/square meter) loading.
If installing a rim-mount faucet, make sure there is no interference
with the drain overflow and circulating system before drilling any
holes. Consult local and national codes for minimum air gap
requirements if installing a spout on the faucet deck.
This fixture conforms to ANSI Standard Z124.1.2. All dimensions
are nominal.
2-7/8" (7.3 cm)
3" (7.6 cm)
Recommended faucet area
No change in measurements if connected with
drain illustrated. (K-11677 or K-11677M)
1-1/4"
(3.2 cm)
Tile Flange
Detail
3-1/2"
(8.9 cm)
1-1/4"
(3.2 cm)
1-1/2" OD
42" (106.7 cm)
21"
(53.3 cm)
3-1/8"
(7.9 cm)
10-13/16"
(27.5 cm)
60" (152.4 cm)
21"
(53.3 cm)
1" (2.5 cm) from
the Floor to the
Bottom of the Drain
1-1/4"
(3.2 cm)
Blower/Control Access
20" (50.8 cm) W x
15" (38.1 cm) H Min
1076048-1-A 2 Kohler Co.
Guide de raccordement
Baignoire à jets d’air et bandeau intégré
Information sur le produit
Produit applicable:
Bandeau intégré, drain à gauche K-1112-GLA non illustré
Bandeau intégré, drain à droite K-1112-GRA illustré
Appareil sanitaire*:
Bassin de la baignoire
Base du bassin
de baignoire 43″(109,2 cm) x 24-5/8″(62,5 cm)
Dessus du
bassin de
baignoire
53-1/2″(135,9 cm) x 32-1/8″(81,6 cm)
Poids 120 lbs (55 kg)
Au trop plein
Profondeur
d’eau 15″(38,1 cm)
Capacité 57 gal (215,9 L)
* Mesures approximatives pour comparaison uniquement.
Moteur-
souffleur: Chauffe-
eau VHzA
1 CV 300 W 120 60 5
Branchement électrique requis
Circuit dédié requis, protégé par un Disjoncteur Différentiel de
Classe A (GFCI):
Pompe/contrôle 120 V, 5 A, 60 Hz
Le moteur-souffleur comprend un câble électrique de masse de
24″(61 cm).
Remarques
Installer ce produit selon le guide d’installation.
Le support du sol sous ce produit doit pouvoir soutenir une charge
minimale de 36 lbs./pied carré (174 Kg/m2).
Si un robinet sur rebord est installé, s’assurer qu’il n’y ait pas
d’interférence avec le trop plein du drain et le système de
circulation avant de percer tout orifice. Consulter les codes
nationaux et locaux pour les exigences d’espace d’air minimum
lors de l’installation d’un bec sur le comptoir du robinet.
Ce meuble est conforme au standard ANSI Z124.1.2. Toutes les
dimensions sont nominales.
2-7/8" (7,3 cm)
3" (7,6 cm)
Emplacement recommandé du robinet
Aucun changement des mesures n'est nécessaire si
connecté au drain illustré. (K-11677 ou K-11677M)
1-1/4"
(3,2 cm)
Détail de bride
de carrelage
3-1/2"
(8,9 cm)
1-1/4"
(3,2 cm)
Ø Ext. 1-1/2"
42" (106,7 cm)
21"
(53,3 cm)
3-1/8"
(7,9 cm)
10-13/16"
(27,5 cm)
60" (152,4 cm)
21"
(53,3 cm)
1" (2,5 cm) du sol à
la base du drain
1-1/4"
(3,2 cm)
Accès contrôle/souffleur
20" (50,8 cm) L x
15" (38,1 cm) H Min
Kohler Co. 3 1076048-1-A
Diagrama de instalación
Bañera con jets de aire y faldón integral
Información sobre el producto
Producto correspondiente:
Faldón integral, desagüe a la
izquierda K-1112-GLA no ilustrada
Faldón integral, desagüe a la
derecha K-1112-GRA ilustrada
Producto*:
Área de la bañera
Área del fondo 43″(109,2 cm) x 24-5/8″(62,5 cm)
Área de arriba 53-1/2″(135,9 cm) x 32-1/8″(81,6 cm)
Peso 120 lbs (55 kg)
Al rebosadero
Profundidad
del agua 15″(38,1 cm)
Capacidad 57 gal (215,9 L)
* Dimensiones aproximadas sólo para fines de comparación.
Motor soplador: Calentador V Hz A
1 HP 300 W 120 60 5
Requisitos eléctricos
Requiere un circuito dedicado, protegido con un interruptor de
circuito con pérdida a tierra (GFCI) de Clase A:
Bomba/control 120 V, 5 A, 60 Hz
El motor soplador incluye un cable de 24″(61 cm) con enchufe
de conexión a tierra.
Notas
Instale este producto conforme a la guía de instalación.
El soporte del piso debajo de este producto debe poder soportar
una carga mínima de 36 lbs/pie cuadrado (174 kg/metro
cuadrado).
En caso de instalar la grifería en el borde, asegúrese de que no
interfiera con el rebosadero de desagüe y el sistema de circulación
antes de taladrar los orificios. Consulte los códigos locales y
nacionales para obtener los requisitos mínimos de separación al
instalar un surtidor en la superficie plana para la grifería.
Este producto cumple con la norma Z124.1.2 de ANSI. Todas las
dimensiones son nominales.
2-7/8" (7,3 cm)
3" (7,6 cm)
Área recomendada para la grifería
No es necesario cambiar las medidas si se conecta con
el desagüe ilustrado. (K-11677 o K-11677M)
1-1/4"
(3,2 cm)
Detalle del
reborde para
azulejos
3-1/2"
(8,9 cm)
1-1/4"
(3,2 cm)
1-1/2" D.E.
42" (106,7 cm)
21"
(53,3 cm)
3-1/8"
(7,9 cm)
10-13/16"
(27,5 cm)
60" (152,4 cm)
21"
(53,3 cm)
1" (2,5 cm) del piso
a la parte inferior
del desagüe
1-1/4"
(3,2 cm)
Acceso al soplador/control de
20" (50,8 cm) de ancho x
15" (38,1 cm) de alto mín.
Kohler Co. 4 1076048-1-A
