Kohler K-1152-L Guida rapida
Roughing-In Guide
Acrylic Bath
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México (Ej.
K-12345M)
Français, page 3
Español, página 4
USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
K-1152-L, K-1152-R
1078024-1-C ©2011 Kohler Co.
Product Information
Applicable product:
Acrylic bath – left-drain (shown) K-1152-L
Acrylic bath – right-drain K-1152-R
Fixture*:
Bathing well:
Basin area, bottom 44″(1118mm)x24″(610 mm)
Basin area, top 63″(1600 mm) x 32″(813 mm)
Weight 150 lbs (68 kg)
To overflow:
Water depth 23″(584 mm)
Capacity 115 gal (435 L)
* Approximate measurements for comparison only.
Included components:
Cut-out template 1059466-7
Required accessories:
Bath media module K-175-K
Bath user interface K-176
Horizontal overflow drain K-7273
Notes
Install this product according to the installation guide.
Floor support under bath must provide for a minimum of 54
lbs/square foot (264 kg/square meter) loading.
Consult local and national codes for minimum air gap
requirements when installing a spout on the faucet deck.
Unit requires a minimum of two 40 gal (151 L) water heaters.
Fixture conforms to ANSI Standard Z124.1.2. All dimensions are
nominal.
1-1/2" OD
3/8" (10 mm)

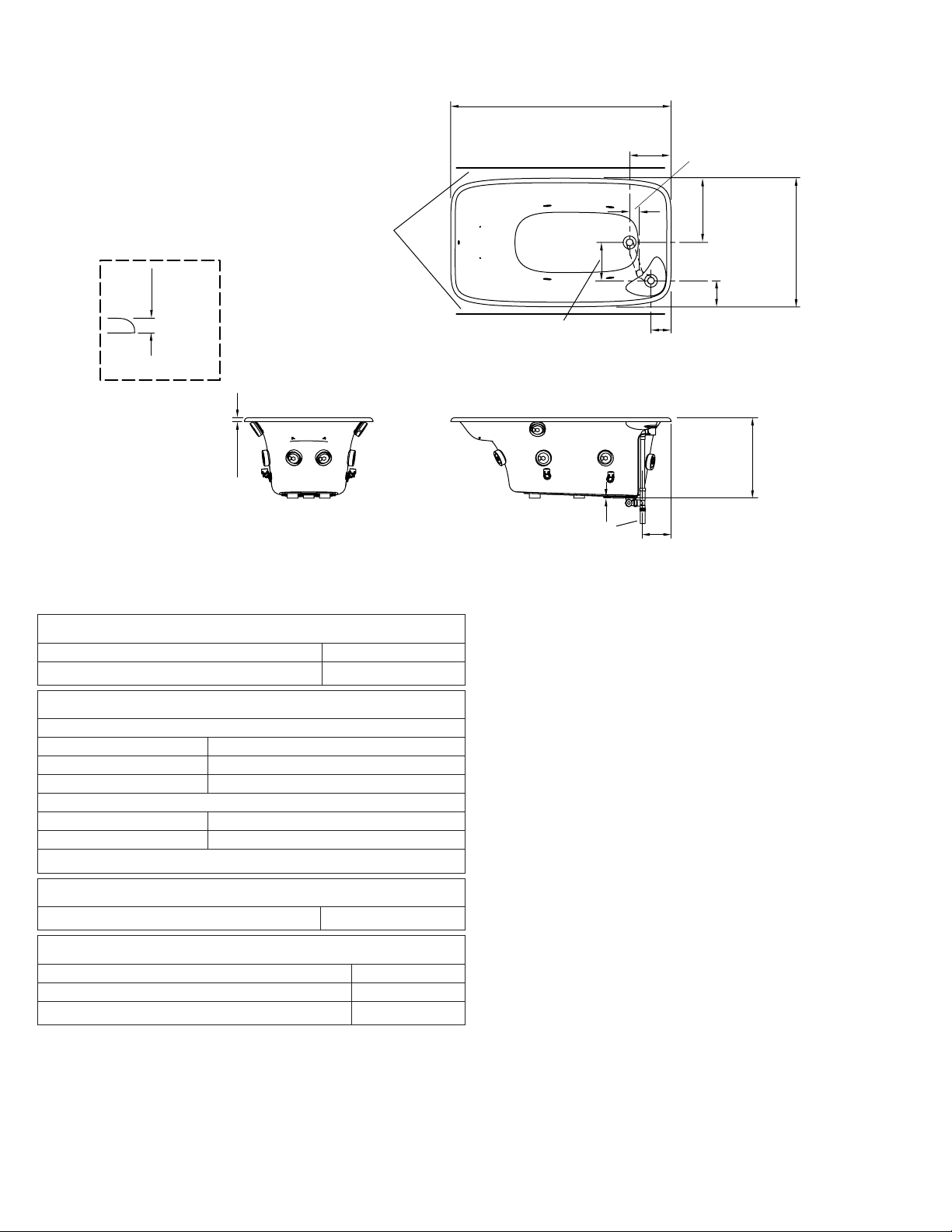

Drop-In Rim Detail
No change in measurements if connected
with required drain illustrated. (K-7273) 71-15/16" (1827 mm)
2 Required Access Panels
50" (1270 mm) x 15" (381 mm)
1-3/8"
(35 mm)
1-3/8"
(35 mm)
10-13/16" (275 mm)
26-1/4"
(667 mm)
13-1/16"
(332 mm) 6-9/16"
(167 mm)
42"
(1067 mm)
8-1/2"
(216 mm)
21"
(533 mm)
2-3/4" (70 mm)
13-9/16"
(344 mm)
1078024-1-C 2 Kohler Co.
Guide de raccordement
Baignoire en acrylique
Information sur le Produit
Produit applicable:
Baignoire en acrylique – drain gauche
(illustré) K-1152-L
Baignoire en acrylique – drain droit K-1152-R
Appareil sanitaire*:
Bassin de baignoire:
Espace du bassin, base 44″(1118mm)x24″(610 mm)
Espace du bassin,
dessus 63″(1600 mm) x 32″(813 mm)
Poids 150 lb (68 kg)
Au trop-plein:
Profondeur d’eau 23″(584 mm)
Capacité 115 gal (435 L)
* Mesures approximatives pour comparaison uniquement.
Composants inclus:
Gabarit de découpe 1059466-7
Accessoires nécessaires:
Module média de baignoire K-175-K
Interface utilisateur de baignoire K-176
Drain de trop-plein horizontal K-7273
Remarques
Installer ce produit selon le guide d’installation.
Le support du sol sous la baignoire doit pouvoir soutenir une
charge minimale de 54 lb/pied carré (264 kg/mètre carré).
Consulter les codes locaux et nationaux pour les exigences d’espace
d’air minimum lors de l’installation d’un bec sur le comptoir du
robinet.
L’unité nécessite un minimum de deux chauffe-eau de 40 gallons
(151 L).
Cet appareil sanitaire est conforme au norme ANSI Z124.1.2. Toutes
les dimensions sont nominales.
Détail du rebord de
l'encastrement
3/8" (10 mm)
71-15/16" (1827 mm)
1-3/8"
(35 mm)
1-3/8"
(35 mm)
10-13/16" (275 mm)
26-1/4"
(667 mm)
13-1/16"
(332 mm) 6-9/16"
(167 mm)
42"
(1067 mm)
8-1/2"
(216 mm)
21"
(533 mm)
2-3/4" (70 mm)
13-9/16"
(344 mm)
1-1/2" D. Ext.
Aucun changement des mesures n'est nécessaire
si connecté au drain illustré. (K-7273)
2 Panneaux d'accès requis
50" (1270 mm) x 15" (381 mm)
Kohler Co. 3 1078024-1-C
Diagrama de instalación
Bañera acrílica
Información sobre el producto
Producto correspondiente:
Bañera acrílica – desagüe a la izquierda
(se muestra) K-1152-L
Bañera acrílica – desagüe a la derecha K-1152-R
Producto*:
Área de la bañera:
Área del fondo 44″(1118mm)x24″(610 mm)
Área superior 63″(1600 mm) x 32″(813 mm)
Peso 150 lbs (68 kg)
Al rebosadero:
Profundidad del agua 23″(584 mm)
Capacidad 115 gal (435 L)
* Dimensiones aproximadas sólo para fines de comparación.
Componentes incluidos:
Plantilla de corte 1059466-7
Accesorios requeridos:
Módulo de medios de bañera K-175-K
Interface del usuario de la bañera K-176
Desagüe de rebosadero horizontal K-7273
Notas
Instale este producto conforme a la guía de instalación.
El soporte del piso debajo de la bañera debe poder sostener una
carga mínima de 54 libras/pie cuadrado (264 kg/metro cuadrado).
Consulte los códigos locales y nacionales para obtener los
requisitos mínimos de espacio en caso de instalar un surtidor en la
superficie plana para la grifería.
La unidad requiere un mínimo de dos calentadores de agua de 40
gal (151 L).
El producto cumple con la norma Z124.1.2 del ANSI. Todas las
dimensiones son nominales.
Detalle del borde
de sobreponer
3/8" (10 mm)
71-15/16" (1827 mm)
1-3/8"
(35 mm)
1-3/8"
(35 mm)
10-13/16" (275 mm)
26-1/4"
(667 mm)
13-1/16"
(332 mm) 6-9/16"
(167 mm)
42"
(1067 mm)
8-1/2"
(216 mm)
21"
(533 mm)
2-3/4" (70 mm)
13-9/16"
(344 mm)
No es necesario cambiar las medidas si se
conecta con el desagüe ilustrado. (K-7273)
Se requieren 2 paneles de acceso
50" (1270 mm) x 15" (381 mm)
1-1/2" D.E.
Kohler Co. 4 1078024-1-C
