Kummert CamFlex HD Manuale utente
BEDIENUNGSANLEITUNG
CamFlex®HD
INSTRUCTION MANUAL
CamFlex®HD
DE
EN
DEDE2
Deutsch (Original)
Aufl age/ Version: 1/2022
Erstellungsdatum: 2018
© Kummert GmbH
Albert-Einstein-Str. 8
97447 Gerolzhofen
Auf die Bedienungsanleitung und alle darin enthaltenen
Informationen, Fotos und Zeichnungen bestehen
Eigentumsrechte der Kummert GmbH.
Ihre Verwendung ist im Rahmen der Nutzung des Geräts
zulässig. Eine darüber hinaus gehende Verwendung ist ohne
schriftliche Genehmigung des Herstellers nicht gestattet.
Anleitung für zukünftiges Lesen aufbewahren!
DE
DEDE 3
INHALT
Einführung................................................................................................................................ 4
Zu dieser Anleitung.................................................................................................................................. 4
Symbolerklärung ...................................................................................................................................... 4
Sicherheit.................................................................................................................................. 5
Bestimmungsgemäßer Gebrauch ........................................................................................................ 5
Zielgruppe .................................................................................................................................................. 5
Sicherheitshinweise ................................................................................................................................. 5
Vorbereitung ............................................................................................................................ 6
Lieferung .................................................................................................................................................... 6
Verpackung ................................................................................................................................................ 6
Lagerung .................................................................................................................................................... 6
Transport .................................................................................................................................................... 7
Produktbeschreibung.............................................................................................................. 7
Kurzbeschreibung CamFlex®HD.......................................................................................................... 7
Technische Daten .................................................................................................................................... 7
Komponenten ........................................................................................................................................... 8
Montage.................................................................................................................................... 8
Demontage ............................................................................................................................... 8
Bedienung ................................................................................................................................ 8
Kamerafunktionen ................................................................................................................................... 9
can3D® Bedienpanel .............................................................................................................................10
Record Bedienpanel ..............................................................................................................................10
Inspektion............................................................................................................................... 11
Beleuchtung ............................................................................................................................................11
Inspektionsmodi .....................................................................................................................................11
Lösen-Modus ..........................................................................................................................................12
Verlaufsmessung (can3D®) ..................................................................................................................12
Inspektion abzweigender Leitungen .................................................................................................12
Arbeitsende ............................................................................................................................ 12
Hilfe bei Störungen................................................................................................................ 13
Reinigung ................................................................................................................................ 13
Instandhaltung und Wartung............................................................................................... 14
Entsorgung.............................................................................................................................. 15
Notizen.................................................................................................................................... 30
DEDE4
EINFÜHRUNG
Zu dieser Anleitung
Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren
unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden.
Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und
verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller
angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung.
Darüber hinaus gelten die lokalen Unfallverhütungsvorschriften und allgemeinen
Sicherheitsbestimmungen für den Einsatzbereich der Geräte.
Symbolerklärung
Die Sicherheitshinweise bringen durch Symbol und Signalwort das Ausmaß der Gefährdung
zum Ausdruck, lassen Ort und Art der Gefahr erkennen und enthalten Hinweise zur
Vermeidung.
WARNUNG
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise
gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann,
wenn sie nicht gemieden wird.
VORSICHT
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise
gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann,
wenn sie nicht gemieden wird.
HINWEIS
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche
Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden
wird.
TIPP Dieses Symbol hebt nützliche Tipps und Informationen hervor, die für eine
effi ziente und störungsfreie Bedienung des Geräts zu beachten sind.
DEDE 5
SICHERHEIT
Bestimmungsgemäßer Gebrauch
Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung von
Originalzubehör und -komponenten der Kummert GmbH. Jede über diesen Einsatzzweck
hinausgehende Nutzung gilt als nicht bestimmungsgemäß.
Zielgruppe
Diese Anleitung und Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure
oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden,
dokumentierten Unterweisung.
Sicherheitshinweise
Im folgenden Abschnitt sind Restrisiken benannt, die vom Gerät auch bei
bestimmungsgemäßem Gebrauch ausgehen können.
WARNUNG
Elektrische Spannung!
Bei Beschädigungen an der Isolation oder einzelnen Bauteilen besteht Lebensgefahr
durch elektrischen Strom.
• Schalten Sie die Geräte bei Nichtgebrauch, Wartungs- und Reinigungsarbeiten aus
• Beenden Sie die Inspektion bei Beschädigungen unverzüglich und lassen Sie diese
von einer zertifi zierten Servicestelle beheben
WARNUNG
Gefahr photosensitiver Anfälle!
Während des Betriebs der Kamera werden die LEDs geblitzt. Dies kann bei
lichtempfi ndlichen Personen zu epileptischen Anfällen oder Bewusstseinsstörungen
führen und kann auch Personen betreff en, die nicht an Epilepsie erkrankt sind. Daher
unbedingt Folgendes beachten:
• Niemals direkt in die blitzenden LEDs schauen!
• Blitzende LEDs nie auf Personen oder Autofahrer etc. richten!
• Bei Auftreten epilepsieähnlicher Symptome alle Arbeiten sofort unterbrechen und
an einen Arzt wenden!
• Stellen Sie sicher, dass die LEDs im Dauerlicht-Betrieb sind, wenn sich die Kamera
außerhalb einer Rohrleitung befi ndet!
DEDE6
VORBEREITUNG
Lieferung
TIPP Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend
gemacht werden, reklamieren Sie deshalb Mängel direkt.
Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen.
Melden Sie Transportschäden direkt beim Transporteur.
Der Standard-Lieferumfang der CamFlex® HD beinhaltet:
• CamFlex®HD
• Schutzkappe
• Bedienungsanleitung
Verpackung
TIPP Heben Sie die Verpackung für evtl. Versand und Lagerung auf
Zum Verpackungsmaterial können auch Materialien gehören, die den Packstücken zum
Feuchtigkeits- oder Frostschutz beigegeben werden (z.B.: Kieselgelbeutel, Frostschutzmittel).
Lagerung
Die Geräte und das Zubehör sind stets unter den folgenden Bedingungen zu lagern:
• Nicht im Freien aufbewahren
• Trocken und staubfrei lagern
• Anschlüsse durch Schutzkappen verschließen
WARNUNG
Blendgefahr!
Die LEDs der Kameras können die Augen blenden.
• Kamera niemals auf Fahrzeuge, Personen oder sich selbst richten
DEDE 7
Transport
Beachten Sie beim Transport der Geräte in Fahrzeugen stets die lokalen
Ladungssicherungsvorschriften. Stellen Sie darüber hinaus sicher, dass der Kamerakopf vor
äußerer Krafteinwirkung geschützt ist.
PRODUKTBESCHREIBUNG
Kurzbeschreibung CamFlex®HD
Das stets aufrechte HD-Bild im Format 1:1 bildet die Rohrleitung ideal ab. Die Helligkeit regelt
sich im Automatikmodus selbstständig, so dass eine ideale Ausleuchtung gewährleistet
ist. Selbstverständlich kann die Helligkeit, genauso wie der Fokus, auch manuell eingestellt
werden.
Die Kamera kann sich von gerader Lage auf bis zu 90° in jede Richtung verformen und
erreicht so nahezu alle Seiteneinläufe von DN100 bis DN200. Selbst 90°-Bögen navigiert die
CamFlex® HD ab DN125 mühelos.
Die Kamera verfügt über einen Feststellungsmodus, in dem sie nur das vordere Gelenk
bewegt und das Bild zusätzlich digital gedreht und geschwenkt wird. So können Schadstellen
oder Verbindungen genau untersucht werden.
In Verbindung mit can3D® kann eine Verlaufsmessung durchgeführt werden. Daraus entsteht
ein dreidimensionales Modell des Leitungsnetzes.
Technische Daten
Einsatzbereich DN100 - DN200
Durchmesser 72 mm
Länge gesamt 310 mm
Länge Kopf 39 mm
Gewicht 1260 g
Fokus einstellbar
Verformung Kamera 90°
Dichtheit 1 bar
Schutzklasse IP 68
Frequenz Ortung einstellbar 512/ 640 Hz
Empfohlene Haspel XL
DEDE8
Komponenten
1 Kamerabuchse
2 Ortung
3 Faltenbalg
4 Kamerakopf
13 42
MONTAGE
Zum Betrieb der Kamera muss sie über eine
Haspel mit einem Grundgerät verbunden sein.
Entfernen Sie hierfür ggf. die Schutzkappe.
Verbinden Sie die Kamerabuchse mit dem
4-poligen Stecker der Haspel. Achten Sie auf die
korrekte Position der Kontakte.
Ziehen Sie die Verschraubung des Steckers
handfest an.
Öff nen Sie die Verschraubung des Steckers und ziehen Sie die Kamera und den Stecker des
Schiebekabels auseinander.
DEMONTAGE
BEDIENUNG
Die Kamera wird über ein Tablet (proTab oder easyTab) betrieben und gesteuert. Ergänzende
Informationen fi nden Sie in der Bedienungsanleitung des jeweiligen Tablets bzw. der
dazugehörigen Software can3D® oder Record.
DEDE 9
Kamerafunktionen proTab easyTab
Helligkeit regeln
Drehen Sie den rechten Drehknopf nach links
oder rechts bis die gewünschte Helligkeit
erreicht ist.
Fokus regeln
Drehen Sie den 3D-Joystick nach links um einen
näheren Bereich und nach rechts um einen
weiter entfernten Bereich scharf zu stellen.
Inspektionsmodus wechseln
Die CamFlex® HD verfügt über zwei
Inspektionsmodi, den Schiebemodus und den
Feststellungsmodus. Um zwischen beiden Modi
zu wechseln, drücken Sie auf den 3D-Joystick.
Lösen-Modus aktivieren
Um den Lösen-Modus zu aktivieren ziehen Sie
den 3D-Joystick nach oben.
Kamera/ Bild bewegen
Bewegen Sie den 3D-Joystick nach oben, unten,
links oder rechts.
Kamera/ Bild bewegen (Schiebemodus)
Tippen Sie in das Livebild und bewegen Sie es.
Zoom einstellen (Feststellungsmodus)
Drehen Sie den linken Drehknopf nach links
oder rechts um ein- oder auszuzoomen.
DEDE10
TIPP In der Software stehen weitere Bedienelemente für die CamFlex® HD zur
Verfügung. Für weitere Informationen lesen Sie die Bedienungsanleitung easyTab oder
can3D®.

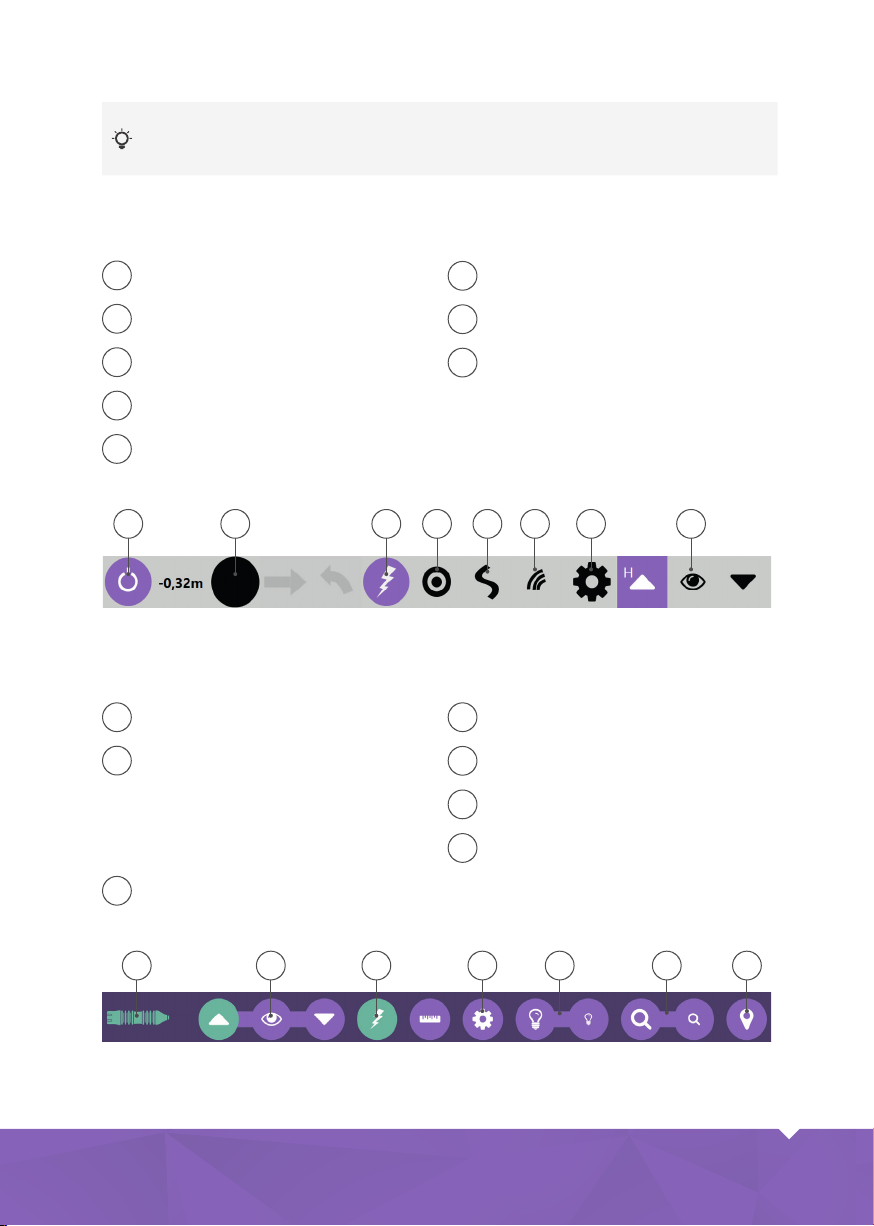

can3D®Bedienpanel
Record Bedienpanel
Modus
Pfeil nach oben: Schiebemodus
Auge: Feststellungsmodus
Pfeil nach unten: Lösen
Modus
Pfeil nach oben: Schiebemodus
Auge: Feststellungsmodus
Pfeil nach unten: Lösen
Kamera abmelden
Kamera abmelden
Kamera ausrichten
1
1
2
2
7
7
6
6
5
5
4
4
8
3
3
Blitzlicht an/ aus
Blitzlicht an/ aus
Kamera Einstellungen
Kamera Einstellungen
Ortungssender an/ aus
Ortungssender an/ aus
Kontinuierliche Verlaufsmessung
Helligkeit einstellen
Bild automatisch zentrieren
Zoom einstellen
1
1
4
4
2
2
3
3
5
5
6
6
7
7
8
