BEDIENUNGSANLEITUNG
K-28 HD
INSTRUCTION MANUAL
K-28 HD
DE
EN
DEDE2
Deutsch (Original)
Aufl age/ Version: 1/2019
Erstellungsdatum: 2018
© Kummert GmbH
Albert-Einstein-Str. 8
97447 Gerolzhofen
Auf die Bedienungsanleitung und alle darin enthaltenen
Informationen, Fotos und Zeichnungen bestehen
Eigentumsrechte der Kummert GmbH.
Ihre Verwendung ist im Rahmen der Nutzung des Geräts
zulässig. Eine darüber hinaus gehende Verwendung ist ohne
schriftliche Genehmigung des Herstellers nicht gestattet.
Anleitung für zukünftiges Lesen aufbewahren!
DE
DEDE 3
INHALT
Einführung................................................................................................................................ 4
Zu dieser Anleitung.................................................................................................................................. 4
Symbolerklärung ...................................................................................................................................... 4
Sicherheit.................................................................................................................................. 5
Bestimmungsgemäßer Gebrauch ........................................................................................................ 5
Zielgruppe .................................................................................................................................................. 5
Sicherheitshinweise ................................................................................................................................. 5
Vorbereitung ............................................................................................................................ 6
Lieferung .................................................................................................................................................... 6
Verpackung ................................................................................................................................................ 6
Lagerung .................................................................................................................................................... 6
Transport .................................................................................................................................................... 6
Produktbeschreibung.............................................................................................................. 7
Grundlagen ................................................................................................................................................ 7
Technische Daten .................................................................................................................................... 7
Komponenten ........................................................................................................................................... 8
Montage.................................................................................................................................... 9
Haspel am Grundgerät einhängen ...................................................................................................... 9
Haspel mit dem Grundgerät verbinden ............................................................................................. 9
Demontage ............................................................................................................................... 9
Bedienung............................................................................................................................... 10
Haspelsperre ..........................................................................................................................................10
Kamerakopf schieben ..........................................................................................................................10
Kamerakopf einholen ...........................................................................................................................10
Bedienung Profi 4 HD ............................................................................................................ 10
can3D®Bedienpanel.............................................................................................................. 11
Hilfe bei Störungen................................................................................................................ 11
Reinigung ................................................................................................................................ 12
Instandhaltung und Wartung............................................................................................... 13
Entsorgung.............................................................................................................................. 14
DEDE4
EINFÜHRUNG
Zu dieser Anleitung
Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren
unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden.
Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und
verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller
angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung.
Darüber hinaus gelten die lokalen Unfallverhütungsvorschriften und allgemeinen
Sicherheitsbestimmungen für den Einsatzbereich der Geräte.
Symbolerklärung
Die Sicherheitshinweise bringen durch Symbol und Signalwort das Ausmaß der Gefährdung
zum Ausdruck, lassen Ort und Art der Gefahr erkennen und enthalten Hinweise zur
Vermeidung.
WARNUNG
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise
gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann,
wenn sie nicht gemieden wird.
VORSICHT
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise
gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann,
wenn sie nicht gemieden wird.
HINWEIS
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche
Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden
wird.
TIPP Dieses Symbol hebt nützliche Tipps und Informationen hervor, die für eine
effi ziente und störungsfreie Bedienung des Geräts zu beachten sind.
DEDE 5
SICHERHEIT
Bestimmungsgemäßer Gebrauch
Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung von
Originalzubehör und -komponenten der Kummert GmbH. Jede über diesen Einsatzzweck
hinausgehende Nutzung gilt als nicht bestimmungsgemäß.
Zielgruppe
Diese Anleitung und Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure
oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden,
dokumentierten Unterweisung.
Sicherheitshinweise
Im folgenden Abschnitt sind Restrisiken benannt, die vom Gerät auch bei
bestimmungsgemäßem Gebrauch ausgehen können.
WARNUNG
Elektrische Spannung!
Bei Beschädigungen an der Isolation oder einzelnen Bauteilen besteht Lebensgefahr
durch elektrischen Strom.
• Schalten Sie die Geräte bei Nichtgebrauch, Wartungs- und Reinigungsarbeiten aus
• Beenden Sie die Inspektion bei Beschädigungen unverzüglich und lassen Sie diese
von einer zertifi zierten Servicestelle beheben
WARNUNG
Verletzungsgefahr!
Beim Auf- und Abrollen des Schiebekabels besteht Verletzungsgefahr durch die sich
drehende Haspel oder ungewolltes Abwickeln des Schiebekabels.
• Fassen Sie im laufenden Betrieb niemals in den Haspelkorb
• Arretieren Sie stets die Haspelsperre wenn das Schiebekabel nicht auf- oder
abgewickelt werden soll
WARNUNG
Blendgefahr!
Die LEDs der Kameras können die Augen blenden.
• Kamera niemals auf Fahrzeuge, Personen oder sich selbst richten
DEDE6
VORBEREITUNG
Lieferung
TIPP Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend
gemacht werden, reklamieren Sie deshalb Mängel direkt.
Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen.
Melden Sie Transportschäden direkt beim Transporteur.
Der Standard-Lieferumfang beinhaltet:
• K-28 HD
• Haspel
• Bedienungsanleitung
Verpackung
TIPP Heben Sie die Verpackung für evtl. Versand und Lagerung auf
Zum Verpackungsmaterial können auch Materialien gehören, die den Packstücken zum
Feuchtigkeits- oder Frostschutz beigegeben werden (z.B.: Kieselgelbeutel, Frostschutzmittel).
Lagerung
Die Geräte und das Zubehör sind stets unter den folgenden Bedingungen zu lagern:
• Nicht im Freien aufbewahren
• Trocken und staubfrei lagern
• Anschlüsse durch Schutzkappen verschließen
Transport
Beachten Sie beim Transport der Geräte in Fahrzeugen stets die lokalen
Ladungssicherungsvorschriften. Stellen Sie darüber hinaus sicher, dass der Kamerakopf vor
äußerer Krafteinwirkung geschützt ist.
Für den Transport vom Fahrzeug zum Einsatzort kann die K-28 HD im Profi 3+, dem
CompactPlus (HD-fähig) oder dem Profi 4 HD eingehängt werden.
DEDE 7
PRODUKTBESCHREIBUNG
Grundlagen
Edelstahl und Epoxidharz fassen die Beleuchtung und die Scheibe der K-28 HD ein und
machen sie robust. Dank des fl exiblen und gleichzeitig strapazierfähigen Endstücks ist sie in
Rohren ab DN 40 bogengängig und damit ideal für den Einsatz in Bad und Küche geeignet.
Das stets aufrechte Bild gewährleistet die Orientierung im Rohr.
Die Kamera ist fest mit dem 25m langen Schiebekabel verbunden. Die Haspel verfügt über
eine Haspelsperre.
Technische Daten
Einsatzbereich ab DN 40
Durchmesser (Kamera) 27 mm
Länge (Kamera) 32 mm
Länge (Schiebekabel) 25 m
Durchmesser (Schiebekabel) 5 mm
Meterzählung Ja
Schutzklasse IP 68
Fokus fi x
Blickbereich 120°
Beleuchtung 270 lm
Dichtheit 1 bar
DEDE8

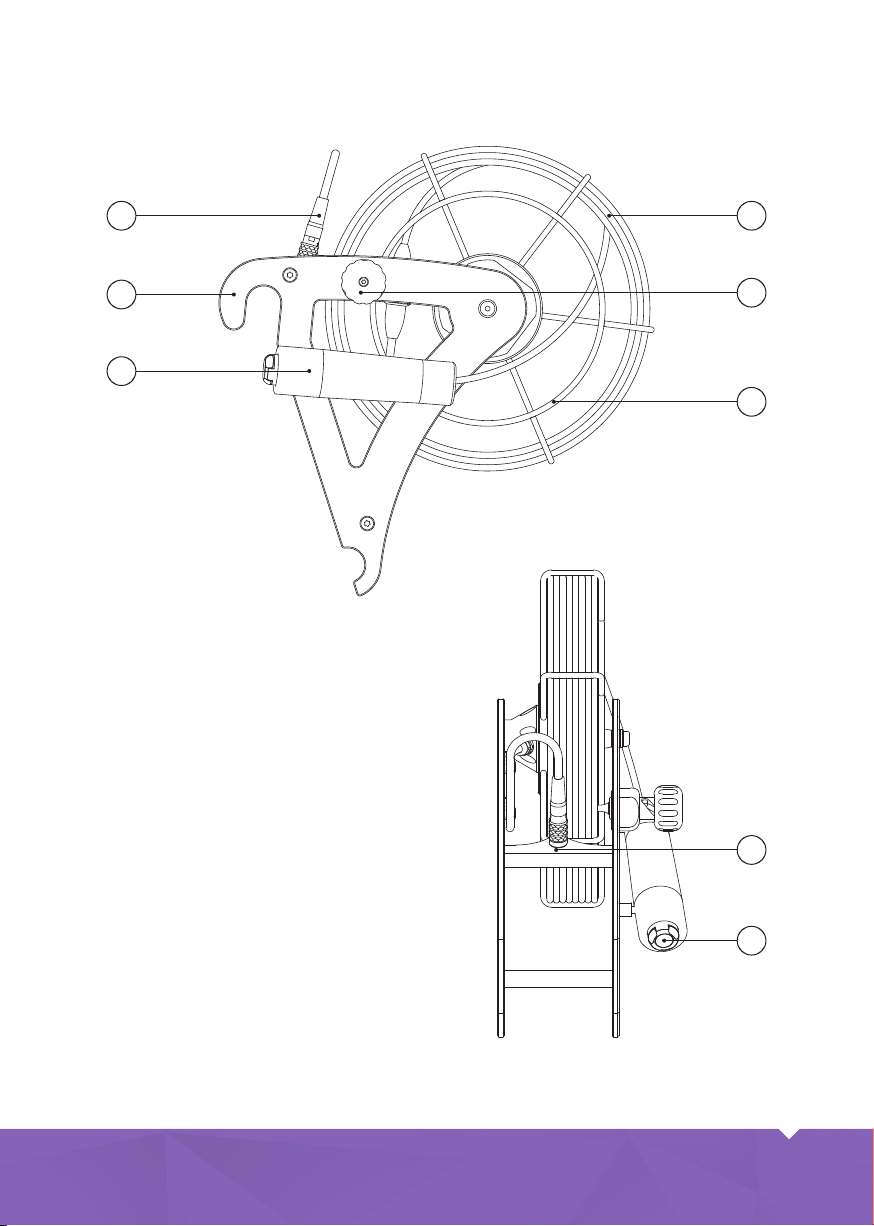

Komponenten
1 6-poliger Anschlussstecker Grundgerät
2 Aufhängung
3 Köcher
4 Schiebekabel
5 Haspelsperre
6 Haspelkorb
7 Halterung Anschlussstecker
8 Kamerakopf
2
3
4
8
1
5
7
6
DEDE 9
MONTAGE

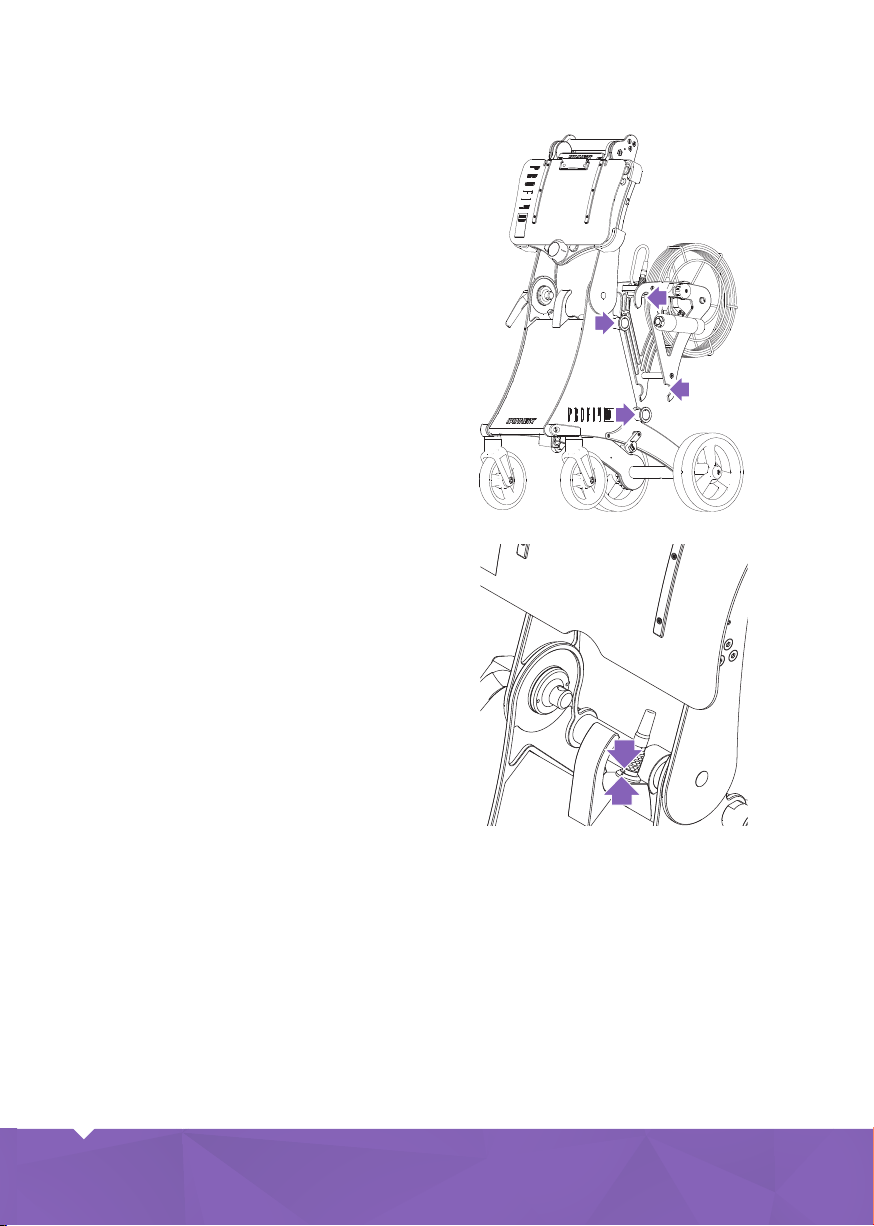

Haspel am Grundgerät einhängen
Platzieren Sie die Aufhängung der Haspel an
der dafür vorgesehenen Halterung am Profi 3+,
CompactPlus (HD-fähig) oder Profi 4 HD.
Haspel mit dem Grundgerät verbinden
Verbinden Sie den 6-poligen Anschlussstecker
der Haspel mit der 6-poligen Buchse des
Grundgeräts. Achten Sie auf die korrekte
Position des Steckers.
Trennen Sie den 6-poligen Anschlussstecker vom Grundgerät und platzieren Sie ihn in der
Halterung an der Haspel. Heben Sie ggf. die Haspel aus dem Grundgerät. Die Haspel kann für
den Transport auch im Grundgerät eingehängt bleiben.
DEMONTAGE
DEDE10
BEDIENUNG
Haspelsperre
Zum Sperren der Haspel drehen Sie die Haspelsperre im Uhrzeigersinn bis diese einrastet.
Die Haspel dreht sich bis zum nächsten Steg des Haspelkorbs weiter und stoppt. Die Haspel
lässt sich nicht weiter auf- oder abwickeln.
Halten Sie den Haspelkorb mit einer Hand fest. Zum Freigeben der Haspel drehen Sie
die Haspelsperre gegen den Uhrzeigersinn bis diese einrastet. Die Haspel kann auf- und
abgewickelt werden.
Kamerakopf schieben
Halten Sie den Haspelkorb mit einer Hand fest und lösen Sie die Haspelsperre. Ziehen Sie
den Kamerakopf aus dem Köcher und schieben Sie diesen am Schiebekabel vorwärts.
Kamerakopf einholen
Ziehen Sie den Kamerakopf am Schiebekabel zurück. Schieben Sie den Kamerakopf in den
Köcher und arretieren Sie die Haspelsperre.
WARNUNG
Verletzungsgefahr!
Beim Auf- und Abrollen des Schiebekabels besteht Verletzungsgefahr durch die sich
drehende Haspel und ungewolltes Abwickeln des Schiebekabels.
• Fassen Sie im laufenden Betrieb niemals in den Haspelkorb
• Arretieren Sie stets die Haspelsperre wenn das Schiebekabel nicht auf- oder
abgewickelt werden soll
BEDIENUNG PROFI 4 HD
Zoom einstellen
Drehen Sie den linken Drehknopf nach links
oder rechts um ein- oder auszuzoomen.
