DE
02
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-
und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise
im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen
Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-
wahren und bei Weitergabe der Lasereinrichtung mitzugeben.
!
Funktion / Verwendung
360°-Linienlaser mit roter Lasertechnologie
– Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen.
– Optimiert für deckennahes Arbeiten
– Out-Off-Level: Durch optische Signale wird angezeigt,
wenn sich das Gerät außerhalb des Nivellierbereichs bendet.
– RX-Ready: integrierter Handempfänger-Modus
– Selbstnivellierbereich 3,5°, Genauigkeit 0,2 mm / m
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
– Verwenden Sie ausschließlich das Orginal-Zubehör.
Wird falsches Zubehör verwendet erlischt die Garantie.
Laserstrahlung!
Nicht in den Strahl blicken.
Laserklasse 2 · < 1 mW · 635 nm
EN 60825-1:2014
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
DE
Duraplane 360
03
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu
schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während des
Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
Zum Transport immer alle Laser ausschalten und Pendel arretieren,
Schiebeschalter (2) nach rechts schieben.
!
Besondere Produkteigenschaften und Funktionen
Automatische Ausrichtung des Gerätes durch ein magnetisch
gedämpftes Pendelsystem. Das Gerät wird in Grundstellung
gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim
Transport.
Laserdioden der höchsten Leistungsklasse erzeugen extrem helle
Laserlinien. Diese bleiben auch auf weit entfernten bzw. dunklen
Oberflächen und bei hellem Umgebungslicht sichtbar.
DE
04

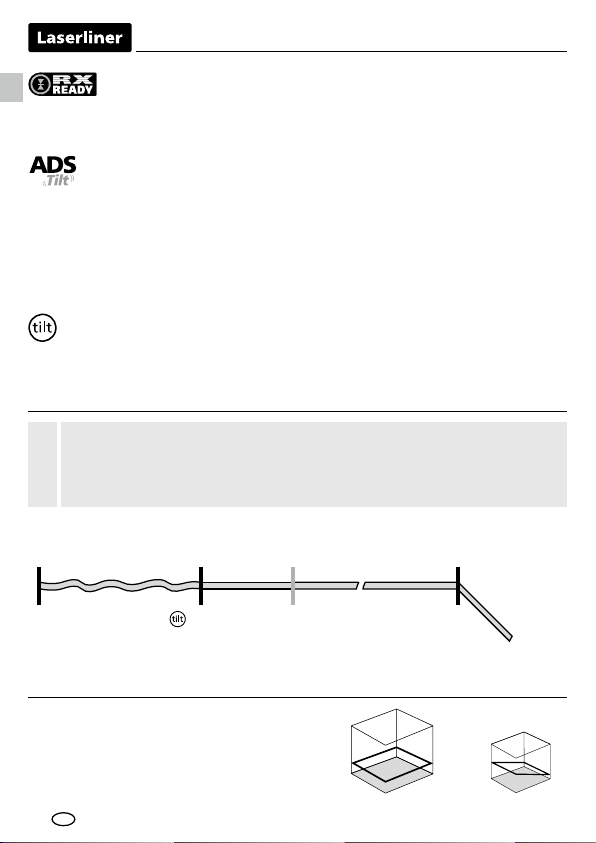

1H360° S
Anzahl und Anordnung der Laser
H = horizontaler Laser
S = Neigungsfunktion
Ein Fremd-
einwirkung
Einrichtphase
Automatic Level
Aktivieren des
ADS: Tilt-Taste
drücken, blinken
der Tilt-LED im
Sekundentakt.
Der
Laser
geht aus und
die Tilt-LED leuchtet
permanent.
ADS scharf nach 20 Sek.,
schnelles Blinken der Tilt-LED.
Funktionsweise ADS
Das ADS schaltet erst 20 Sek. nach vollständiger Nivellierung des
Lasers die Überwachung scharf (Einrichtphase). Blinken der Tilt-LED
im Sekundentakt während der Einrichtungsphase, schnelles Blinken,
wenn ADS aktiv ist.
!
Das ADS ist nach dem Einschalten nicht aktiv. Um das eingerich-
tete Gerät vor Lageveränderungen durch Fremdeinwirkung zu
schützen, muss das ADS durch Drücken der Tilt-Taste aktiviert
werden. Die ADS-Funktion wird durch Blinken der Tilt-LED ange-
zeigt, siehe Schaubild unten.
Das Anti-Drift-System (ADS) verhindert Fehlmessungen.
Das Funktionsprinzip: Der Laser wird 20 Sekunden nach dem
Aktivieren des ADS permanent auf eine korrekte Ausrichtung
überprüft. Wird das Gerät durch äußere Einwirkungen bewegt
oder verliert der Laser seine Höhenreferenz, geht der Laser aus
und die Tilt-LED leuchtet permanent. Um weiterarbeiten zu
können, die Tilt-Taste zweimal drücken. Fehlmessungen werden
so einfach und sicher verhindert.
Mit der RX-READY-Technologie können Linienlaser auch bei
ungünstigen Lichtverhältnissen verwendet werden. Die Laser-
linien pulsieren dann mit einer hohen Frequenz und werden
durch spezielle Laserempfänger auf große Entfernungen erkannt.
DE
Duraplane 360
05
4
3

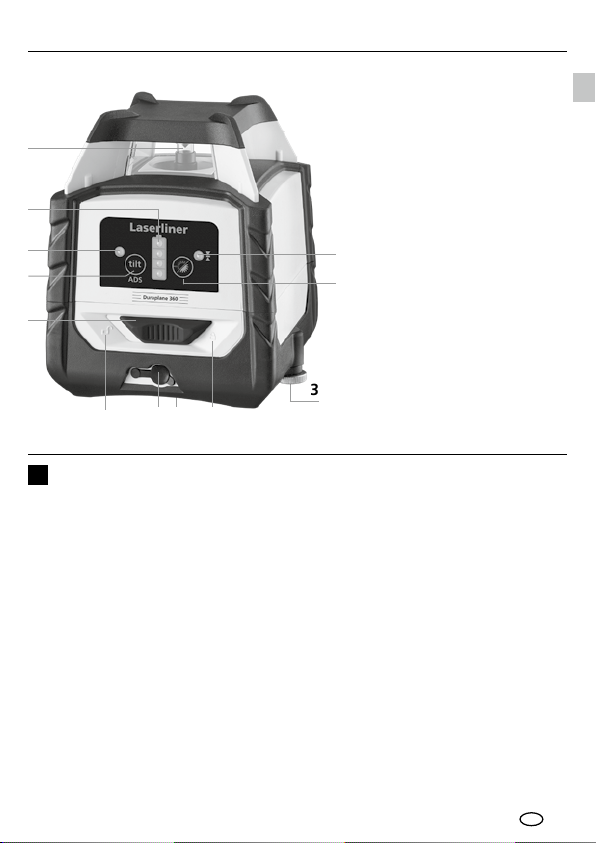

1
2
6
7
a b
8
9
10
5
1
2
3
4
5
6
7
8
9
10
Laseraustrittsfenster
Schiebeschalter
aAN
bAUS / Neigungsmodus /
Transportsicherung
Akkufach (Unterseite)
5/8“-Stativgewinde
(Unterseite)
Anschlussbuchse für
Netzteil (12 V/ 2000 mA)
LED Hand-
empfängermodus
Handempfängermodus /
Wahltaste Laserlinie
LED‘s Batterieladung
LED Tilt-Funktion
Tilt-Funktion
1Handhabung Lithium-Ionen Akku
– Das Netzgerät nur innerhalb geschlossener Räume verwenden, weder
Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines
elektrischen Stromschlages besteht.
– Vor Einsatz des Gerätes Akku voll aufladen. Dazu den Akku in das Gerät
einlegen (siehe Kapitel 2: Stromversorgung).
– Netzgerät mit dem Stromnetz und der Anschlussbuchse (5) verbinden
(siehe Kapitel 2: Stromversorgung). Nur das beiliegende Netzgerät benutzen.
Wenn ein falsches Netzgerät verwendet wird, erlischt die Garantie.
– Während der Akku geladen wird, leuchten die LED‘s zur Anzeige der
Batterieladung (8) der Reihe nach auf. Der Ladevorgang ist abgeschlossen,
wenn alle 4 LED‘s grün leuchten.
– Der Akku kann auch während des Betriebes geladen werden.
– Bei schwacher Ladung des Akkus blinkt die untere LED der Betriebs-
anzeige (4).
– Das Netzteil vom Netz trennen, wenn das Gerat nicht in Gebrauch ist.
DE
06

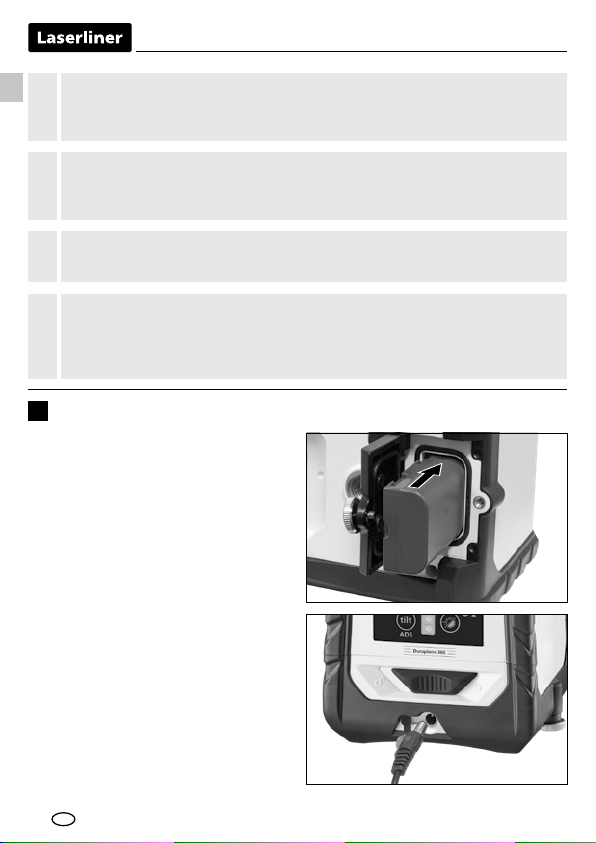

2Stromversorgung
Lithium-Ionen Akku einlegen
Das Akkufach öffnen und Lithium-
Ionen Akku gemäß der Abbildung
einlegen.
Betrieb mit Netzgerät
Das Gerät kann mit dem beiliegenden
Netzgerät betrieben werden.
Bei Betrieb des Gerätes ohne Akku
blinken die 4 LED‘s der Betriebs-
anzeige (4) langsam.
Der Akku darf nur mit dem beiliegenden Netzgerät aufgeladen und
ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten
besteht Verletzungs- und Brandgefahr.
!
Darauf achten, dass sich keine leitenden Gegenstände in die Nähe
der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann
zu Verbrennungen und Feuer führen.
!
Keinesfalls Verlängerungskabel oder ähnliches, vom Hersteller nicht
zugelassenes Zubehör, in Verbindung mit dem Ladegerät verwenden,
da hierdurch Brandgefahr, die Gefahr eines Stromschlages oder Ver-
letzung von Personen die Folge sein können.
!
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
!
DE
Duraplane 360
07
Zum horizontalen Nivellieren muss die Transportsicherung gelöst sein.
Sobald sich das Gerät außerhalb des automatischen Nivellierbereichs
von 3,5° befindet, blinkt die Laserlinie. Positionieren Sie das Gerät
so, das es sich innerhalb des Nivellierbereichs befindet.
!
Die Transportsicherung lösen, Schiebeschalter (2) nach links
schieben. Die Laserlinie erscheint.

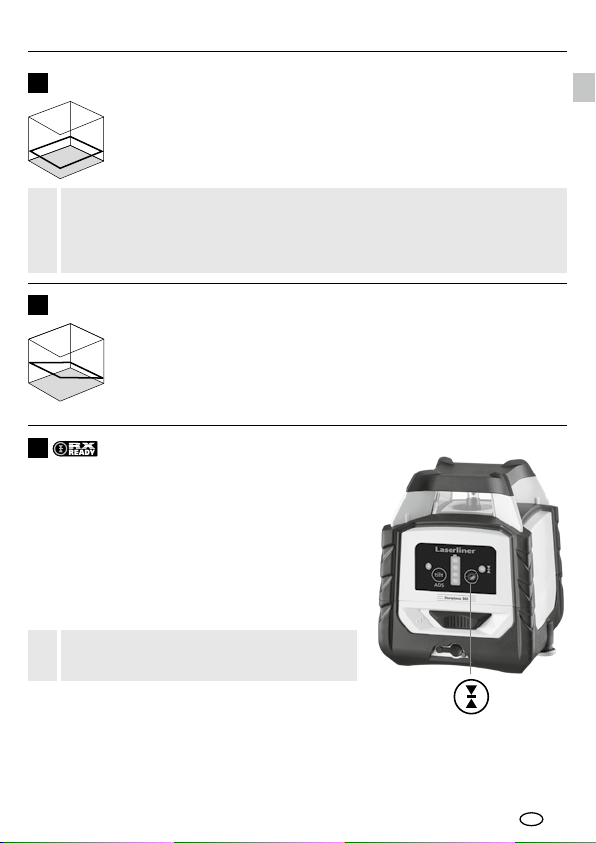

3Horizontal Nivellieren
Beachten Sie die Bedienungsanleitung
des Laserempfängers für Linienlaser.
!
Handempfängermodus
5
Optional: Arbeiten mit dem
Laserempfänger RX
Verwenden Sie zum Nivellieren auf große
Entfernungen oder bei nicht mehr sichtbarer
Laserlinie einen Laserempfänger RX (optional).
Der Handempfängermodus ist
automatisch eingeschaltet.
Arbeiten ohne Laserempfänger
Zum Arbeiten ohne Laserempfänger den Handempfängermodus durch Drücken
der Taste 7 (Handempfängermodus ein / aus) ausschalten. Jetzt pulsiert die
Laserlinie nicht mehr mit einer hohen Frequenz und die Laserlinie wird heller.
Die Transportsicherung nicht lösen, Schiebeschalter (2) nach
rechts schieben und den Laser mit der Taste 7 einschalten. Jetzt
können schiefe Ebenen bzw. Neigungen angelegt werden. In
diesem Modus richtet sich die Laserlinie nicht mehr automatisch
aus. Dies wird durch ein Blinken der Laserlinie signalisiert.
Neigungsmodus
4
DE
08
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,2 mm / m = OK

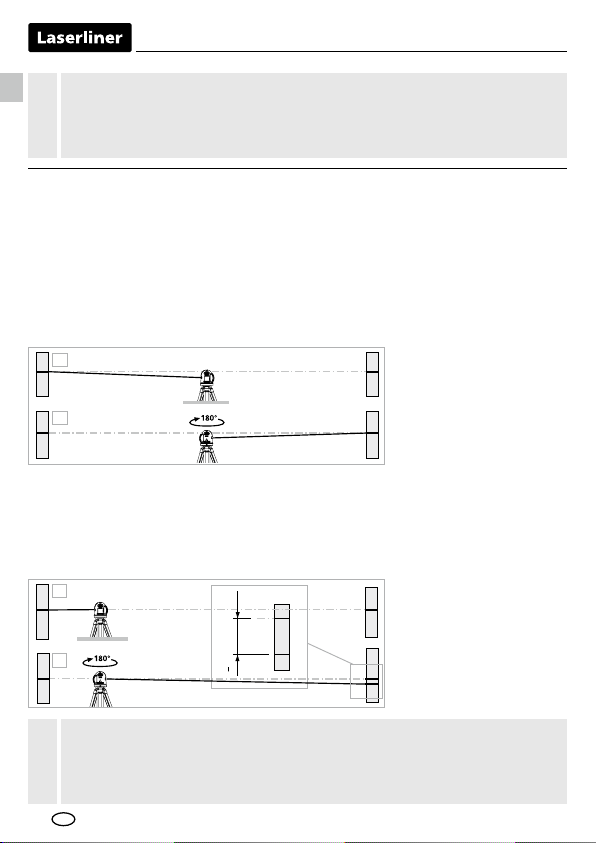

Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein (Laserlinie an). Zur optimalen Überprüfung bitte
ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist
eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler
in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden
360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen
Bereichen der Linie kommen, die technisch bedingt sind. Dies kann
zu unterschiedlichen Reichweiten im Handempfängermodus führen.
!
DE
Duraplane 360
09
Überpüfung der horizontalen Linie
Gerät ca. 5 m vor einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von
Punkt C ± 1 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch
Schwenken nach links wiederholen.
BC
2,5 m
<1 mm = OK
Überprüfung der vertikalen Linie
Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer
2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein-
schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit
liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 1 mm beträgt.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung.
!
Kalibrierung
Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um die
Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein
Kalibrierungsintervall von einem Jahr.
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und ver-
meiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen
Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem
sauberen, trockenen Ort.
DE
10
Technische Daten (Technische Änderungen vorbehalten. 19W46)
Selbstnivellierbereich
± 3,5° (horizontal)
Genauigkeit
± 0,2 mm / m
Nivellierung
horizontal automatisch
Arbeitsbereich
(von Raumhelligkeit abhängig) 20 m
Arbeitsbereich
mit Handempfänger
(von technisch bedingtem
Helligkeitsunterschied abhängig) 60 m
Laserwellenlänge
635 nm
Laserklasse 2 / < 1 mW (EN 60825-1:2014)
Schutzart
IP 54
Stromversorgung Li-Ion Akkupack 7,4V / 2,6Ah
Netzteil 12V/DC / 2000mAh
Betriebsdauer
ca. 40 Std.
Ladezeit
ca. 4 Std.
Arbeitsbedingungen
0°C … 50°C, Luftfeuchtigkeit max.
80% rH, nicht kondensierend, Arbeitshöhe
max. 4000 m über NN (Normalnull)
Lagerbedingungen -10°C … 70°C,
Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)
125 x 145 x 120 mm
Gewicht
812 g (inkl. Akkupack / ohne Zubehör)
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info?an=AIO
Indice
Lingue:
Altri manuali LaserLiner Livello laser
LaserLiner
LaserLiner AutoCross-Laser ACL 2C RX Manuale utente
LaserLiner
LaserLiner LaserCube Manuale utente
LaserLiner
LaserLiner Revolution Manuale utente
LaserLiner
LaserLiner SuperCross-Green 3 Manuale utente
LaserLiner
LaserLiner Quadrum OneTouch Manuale utente
LaserLiner
LaserLiner SuperPlane-Laser 3D Manuale utente
LaserLiner
LaserLiner AutoCross-Laser 3C Manuale utente
LaserLiner
LaserLiner AutoCross-Laser 7C PowerBright Manuale utente
LaserLiner
LaserLiner BeamControl-Master Manuale utente
LaserLiner
LaserLiner DigiLevel Plus 40 Manuale utente
LaserLiner
LaserLiner MultiBeam-Laser 5 Manuale utente
LaserLiner
LaserLiner SmartCross-Laser Manuale utente
LaserLiner
LaserLiner DigiLevel Compact Manuale utente
LaserLiner
LaserLiner Quadrum DigiPlus Manuale utente
LaserLiner
LaserLiner AutoCross-Laser 2 Plus Manuale utente
LaserLiner
LaserLiner SensoLite 310 Manuale utente
LaserLiner
LaserLiner SmartCross-Laser Manuale utente
LaserLiner
LaserLiner AutoSmart-Laser Manuale utente
LaserLiner
LaserLiner DigiLevel Pro 30 Manuale utente
LaserLiner
LaserLiner SuperCross-Laser SCL 3 Manuale utente
