Pure FullFit customized (CU)
Montageanleitung
Installation Instructions
Notice de montage
DE Ein Kochfeld nach Maß
Das Induktionskochfeld CU ist in zwei Breiten erhältlich und jeweils in der
Tiefe konfektionierbar (B x T):
Pure FullFit CU90: 900 x 601 – 890 mm
Pure FullFit CU120: 1200 x 601 – 890 mm
Material-Kombinationen
Das Induktionskochfeld Pure FullFit CU lässt sich mit folgenden Materialien
kombinieren: Naturstein, Quarzstein & Keramik, Mineralwerksto, Laminat
Für alle Materialien ist eine hohe Produktsicherheit gewährleistet. Für den
optimalen Einbau werden alle Kochfelder mit einem Unterstützungsmonta-
geprol für Küchenunterschränke ausgeliefert. Diese sorgen für eine gute
Aussteifung der Unterschränke. Die Arbeitsplatten aus steinartigen Materia-
lien werden mit Plattenstoß und einer speziell gefertigten Unterbauplatte für
das Kochfeld realisiert.
EN A made-to-measure hob
The CU induction hob is available in two widths, each of which can be
tailored in depth (W x D):
Pure FullFit CU90: 900 x 601 – 890 mm
Pure FullFit CU120: 1200 x 601 – 890 mm
Material combinations
The Pure FullFit CU induction hob can be combined with the following
materials: Natural stone, quartz stone and ceramic, mineral-lled material,
laminate
A high product reliability is guaranteed for all materials. For optimum
installation, all hobs come with a supporting installation prole for kitchen
base units. These provide good bracing for the base units. The worktops
in stone-type materials are designed with butt joint and a specially made
support panel for the hob.
Pure FullFit CU90 und CU120
Pure FullFit CU90 and CU120
Pure FullFit CU90 et CU120
2INDUKTIONSKOCHFELD PURE FULLFIT CUSTOMIZED
FR Un plan de cuisson sur mesure
Le plan de cuisson à induction CU est disponible en deux largeurs et peut
être fabriqué en deux profondeurs respectives (l x P) :
Pure FullFit CU90 : 900 x de 601 à 890 mm
Pure FullFit CU120 : 1200 x de 601 à 890 mm
Combinaisons de matériaux
Il est possible de combiner le plan de cuisson à induction Pure FullFit CU
avec les matériaux suivants: la pierre naturelle, le quartz et la céramique, la
matière minérale et le stratié
Une sécurité élevée du produit est garantie pour tous les matériaux. Pour
faciliter le montage, tous les plans de cuisson sont fournis avec un prolé
de montage d‘appui pour les éléments bas de cuisine. Il garantit un bon
renfort des éléments bas. Les plans de travail en matériaux de type pierre
sont réalisés avec un joint de panneaux et un panneau de base spéciale-
ment conçu pour le plan de cuisson.
3

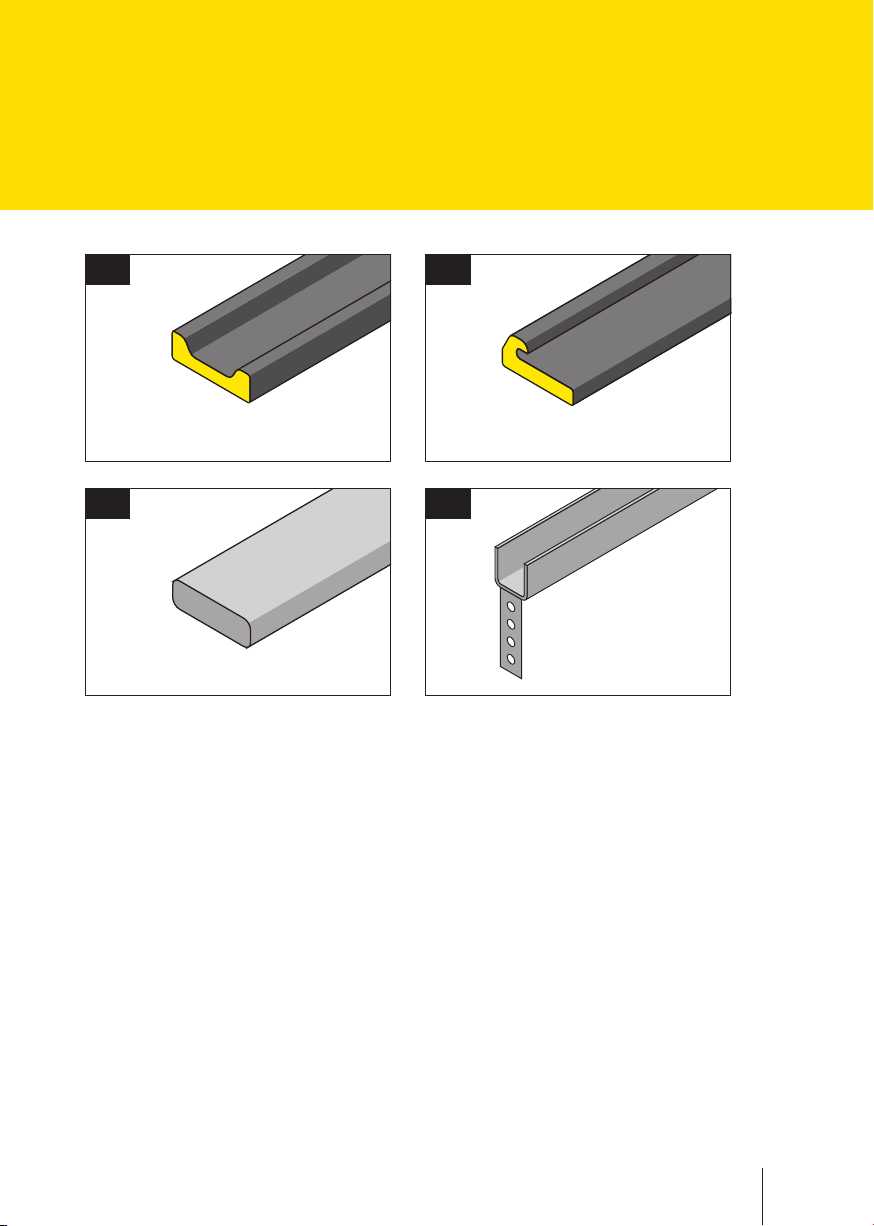

a) 4x Doppelpro l (Länge min. 1250mm)
b) 2x Seitenpro l (Länge min. 890mm)
c) 2 Blatt Ausgleichsmasse mit je 6 Streifen
d) 1x Edelstahl Aussteifungspro l
bei 900 = Länge 868mm
bei 1200 = Länge 1168mm
a) 4 double pro les (length min. 1250 mm)
b) 2 side pro les (length min. 890 mm)
c) 2 sheets of levelling compound, 6 strips each
d) 1 stainless steel bracing pro le
for 900 = length 868 mm
for 1200 = length 1168 mm
a) 4 pro lés doubles (longueur min. 1250 mm)
b) 2 pro lés latéraux (longueur min. 890 mm)
c) 2 feuilles de masse de compensation comprenant
respectivement 6 bandelettes
d) 1 pro lé de renfort en acier inoxydable
pour 900 = 868 mm de long
pour 1200 = 1168 mm de long
Montagezubehör
Installation accessories
Accessoires de montage
DE
EN
FR
4INDUKTIONSKOCHFELD PURE FULLFIT CUSTOMIZED
1x
2x
2 x 6
ab
c d
4x
5

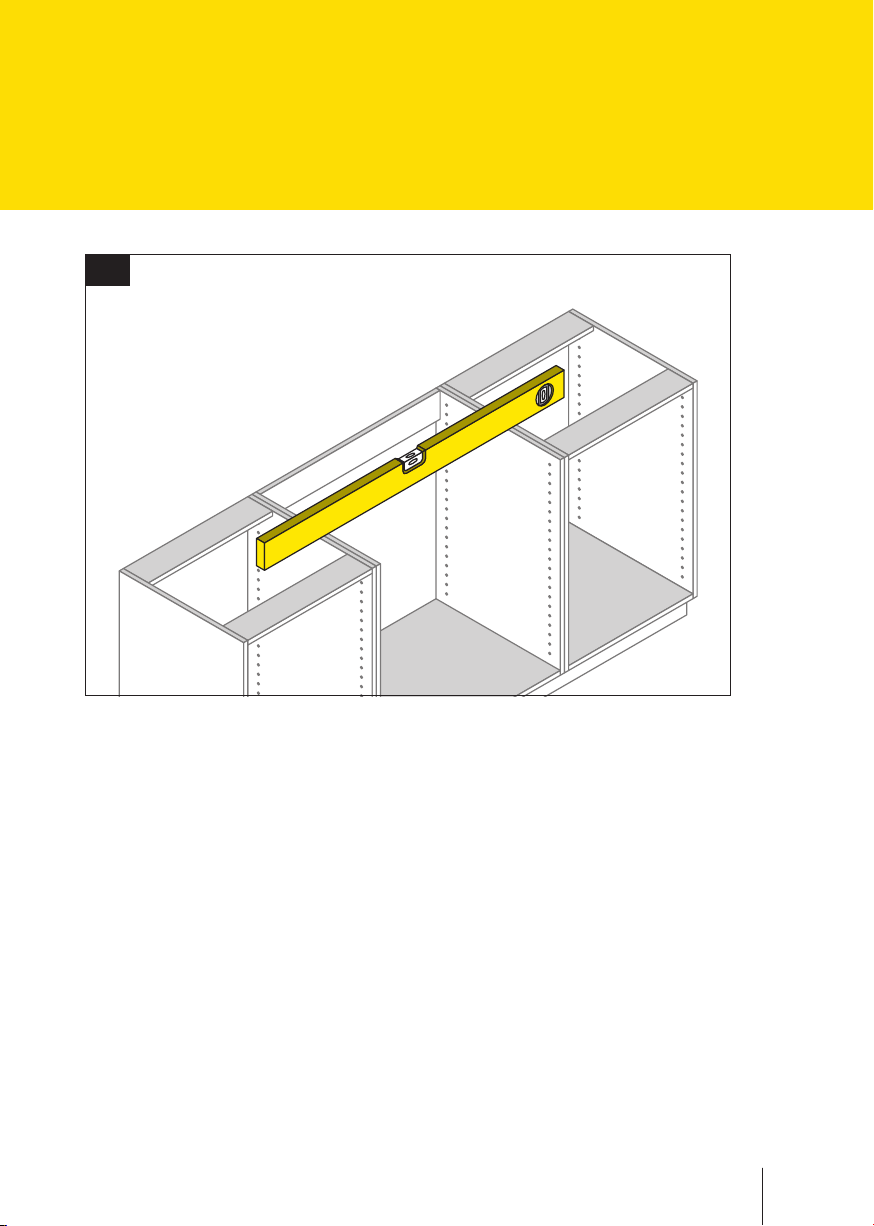

1) Unterschränke ausrichten, sodass die Oberkanten
aller Elemente das gleiche Niveau haben.
1) Align base units so that the top edges of all elements
are at the same level.
1) Aligner les éléments bas si bien que les chants supérieurs
de tous les éléments soient au même niveau.
DE
EN
FR
Unterschränke ausrichten
Aligning base units
Aligner les éléments bas
01
6INDUKTIONSKOCHFELD PURE FULLFIT CUSTOMIZED
1
7

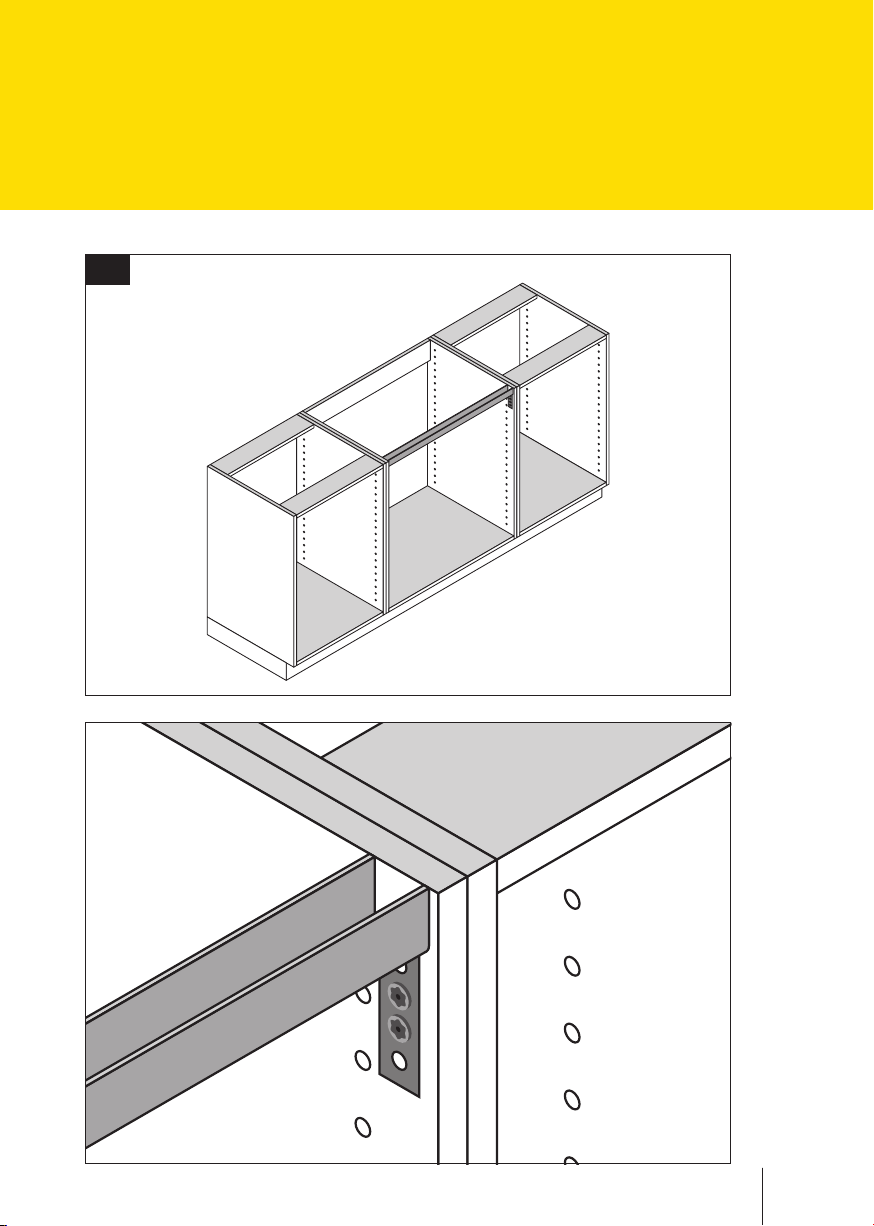

2) Aussteifungspro l bündig mit der Oberkante in
das Element einschrauben.
2) Screw bracing pro le onto the element so that
it is fl ush with the top edge.
2) Visser le pro lé de renfort à fl eur avec
le chant supérieur dans l‘élément.
DE
EN
FR
Aussteifungsprofi l einschrauben
Screwing on bracing pro le
Visser le pro lé de renfort
02
8INDUKTIONSKOCHFELD PURE FULLFIT CUSTOMIZED
2
9
3 a-b) Vorgefräste Trägerplatten mit einem langen Stichsägeblatt von
unten heraustrennen.
3 c-d) Ausschnitte mit einem Aluminiumklebeband vollfl ächig bekleben.
3 a-b) Using a long jigsaw blade, cut out the pre-milled support panels
and remove them from below.
3 c-d) Apply adhesive aluminium tape to the entire surface of the cut-out
edges.
3 a-b) Séparer par le bas les panneaux de support préfraisés au moyen
d‘une longue lame de scie sauteuse.
3 c-d) Poser une bande autocollante en aluminium sur toute la surface
des découpes.
DE
EN
FR
Ausschnitte werkseits – Wrasenblech
Factory-produced cut-outs – vapour strip
Découpes réalisées en usine - tôle anti-buées
03
10 INDUKTIONSKOCHFELD PURE FULLFIT CUSTOMIZED
