LEGRAND 845 21 Guida rapida

N0064FM6/01

Branchement

Caractéristiques

Sagane™

Intervariateur

845 21

Configuration d’usine

A la première mise sous tension l’appui sur les touches ON et OFF commande l’ensemble des points d’éclairage de

l’installation “In One by Legrand”. L’appui sur Learn(1) annule cette fonction de commande générale.

(1) Touche de programmation ou apprentissage.

Tension 100 - 240 V±

Fréquence 50 - 60 Hz

2 x 1,5 mm2

Profondeur = mini. 40 mm

Norme Courant porteur EN 50065

IEC 60669-2-1

+ 5°C à + 45°C

Charges

Protection par dispositif électronique :

- En cas de surcharge et au-delà de la température maxi

d’utilisation, le produit régule automatiquement la puissance par diminution

de l’éclairement.

- En cas de court-circuit ou de très forte surcharge, l’intervariateur se met hors

service. Après élimination du défaut, le produit est à nouveau fonctionnel.

110 V 150 W 150 W 150 W

230 V 300 W 300 W 300 W

Lampe incandescente







Lampe halogène

Lampe halogène TBT à transformateur

ferromagnétique ou électronique

Description

Fonctionnement

L’intervariateur :

- peut commander simultanément à partir de ses touches ON et OFF un ensemble de produits (acteurs) qui lui sont

associés lors de son apprentissage(1), il est alors Leader du scénario(2).

- peut-être commandé par d’autres produits leaders, il est alors Acteur.

En Leader :

L’intevariateur permet de commander :

- les points d’éclairage à partir des touches ON, OFF.

- les points d’éclairage qui lui sont associés, lors de l’apprentissage (les acteurs).

En Acteur :

L’intervariateur peut participer à 16 scénarios différents, en éxécutant localement les commandes provenant

des autres leaders.

Il possède une interface pour les signaux infrarouges qui permet la commande de ses scénarios et/ou d’autres produits

de l’installation.

En local :

L’intervariateur permet de commander les points d’éclairage à partir des touches ON, OFF, + et -, qui sont reliés directe-

ment à la borne de phase coupée.

Réglage du niveau lumineux de la touche ON (hors procédure d’apprentissage) :

- régler le niveau lumineux à l’aide des touches + et -,

- appuyer simultanément sur les touches + et ON durant 5 secondes

- la charge s’éteint et se rallume au niveau ON.

Le niveau ON est alors enregistré.

Pour enregistrer un niveau lumineux lors de l’apprentissage, l’étape 2 de l’Apprentissage du scénario devient :

(1) Apprentissage : action d’associer des produits en vue de les commander simultanément à partir d’un point central.

Cette association se réalise en appliquant la procédure d’apprentissage du scénario en page 3.

(2) Scénario : correspond à l’ensemble des produits (acteurs) qui sont associés à une touche de commande.

Appuyer sur

LEARN Appuyer sur la touche

de commande + ou -

pour régler le niveau

d'éclairage souhaité

Appuyer sur la touche

de commande ON qui doit

être associé au leader

Voyant LEARN

N d'identification

Touche LEARN

Touches de

commandes

Média de communication

PLC => Courant porteur

IR => Infrarouge

Touches de

commandes

Cellule Infrarouge

Modification d’un scénario

Apprentissage du scénario

Appuyer sur

LEARN

Appuyer sur la touche

de commande qui doit

piloter le scénario

Appuyer sur la touche

de commande qui doit

être associée au leader

Les voyants de tous les produits s'éteignent.

Le scénario est enregistré.

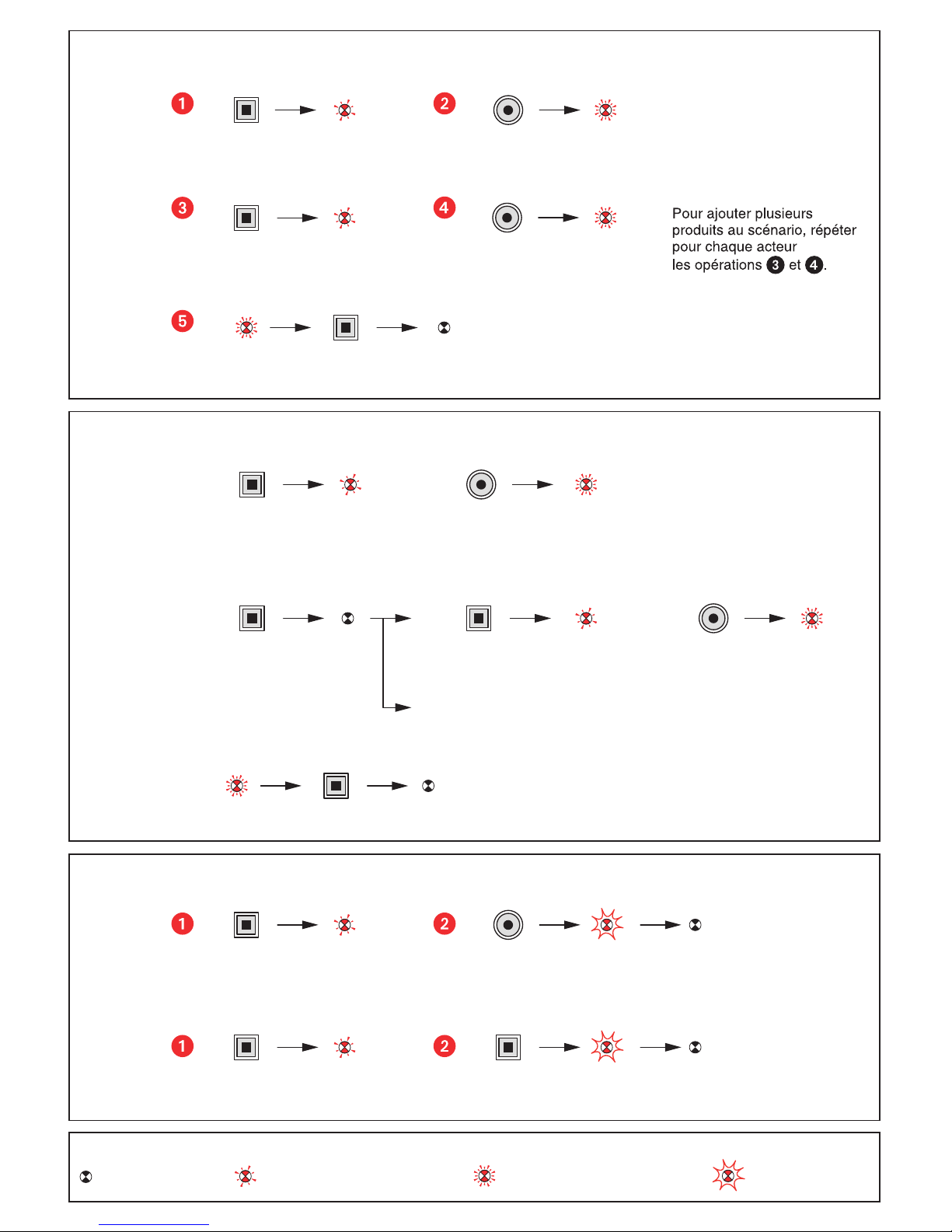

Etape 1 : débuter l'apprentissage (sur le LEADER)

Etape 2 : ajouter un acteur au scénario (sur l'ACTEUR)

Etape 3 : enregistrer le scénario (sur le LEADER)

Appuyer sur

LEARN

Appuyer sur

LEARN



Appuyer sur

LEARN

Appuyer sur

LEARN

Appuyer sur

LEARN



Appuyer sur la touche

de commande qui

pilote le scénario

 

Appuyer sur la touche

de commande que

l'on souhaite associer

Les voyants de tous les produits s'éteignent.

Le scénario est enregistré.

Les voyants de tous les produits

du scénario clignotent.

Etape 1 : ouvrir le scénario (sur le LEADER)

Etape 2 : modifier l'état d'un acteur du scénario (sur l'ACTEUR)

Etape 3 : enregistrer le scénario (sur le LEADER)



Appuyer sur

LEARN



Pour supprimer le produit

du scénario passer à l'étape 3

Légende

Le voyant s'éteint Le voyant clignote lentement Le voyant clignote rapidement Le voyant flashe

Effacement d’un scénario

Appuyer sur

LEARN

Appuyer sur

la touche

de commande

et maintenir 10s

5 s

Le scénario est effacé

Effacer tous les scénarios liés à la touche de commande (sur le LEADER)

Effacer tous les scénarios liés à ce produit (sur le LEADER)

Appuyer sur

LEARN

Appuyer sur

LEARN

et maintenir 10s

5 s

Retour du produit

en configuration usine

Aansluiting

Eigenschappen

Sagane™

Dimmer

845 21

Standaardconfiguratie

Bij de eerste inschakeling worden bij een druk op de toetsen ON of OFF alle lichtpunten van de installatie “In One by

Legrand” bediend. Door op Learn (1) te drukken, wordt deze algemene bedieningsfunctie geannuleerd.

(1) Toets voor programmering of aanleren.

Spanning 100 - 240 V±

Frequentie 50 - 60 Hz

2 x 1,5 mm2

Diepte = mini. 40 mm

Norm Draaggolf EN 50065

IEC 60669-2-1

+ 5°C tot + 45°C

Belasting

Bescheming via elektronische veiligheid :

- In geval van overbelasting en boven de maximale bedrijfstemperatuur

reguleert het product automatisch het vermogen door de verlichtingssterk-

te te verminderen.

- In geval van kortsluiting of een zeer sterke overbelasting schakelt de

intervariator zelf uit. Na het oplossen van de storing is het product

opnieuw functioneel.

110 V 150 W 150 W 150 W

230 V 300 W 300 W 300 W

Gloeilamp







Halogeenlamp

Halogeenlamp ZLS met ferromagnetische

of elektronische transformator

Beschrijving

Werking

De dimmer :

- kan tegelijkertijd met behulp van de toetsen ON en OFF meerdere producten (actoren) bedienen die hier aan geasso-

ciëerd werden tijdens het aanleren(1), het is dan de Leider van het scenario(2).

- kan door andere leiders bediend worden en is dan Actor van het scenario.

Als Leider:

Kunnen met de dimmer bediend worden:

- de lichtpunten met behulp van de toetsen ON, OFF.

- de hieraan toegevoegde lichtpunten, tijdens het aanleren (de actoren).

Als Actor:

De dimmer kan aan 16 verschillende scenario’s deelnemen, door plaatselijk de opdrachten van andere leiders uit te

voeren.

Het bezit een interface voor infrarode signalen waarmee zijn scenario’s en/of andere producten van de installatie bediend

kunnen worden.

Plaatselijk:

Met de intervariator kunnen de lichtpunten bediend worden met behulp van de toetsen ON, OFF, + en -, die rechtstreeks

zijn aangesloten op de onderbroken faseklem.

Instelling van het lichtniveau van de toets ON (buiten de inleesprocedure):

- stel het lichtniveau in met behulp van de toetsen + en -,

- druk de toetsen + en ON 5 seconden lang gelijktijdig in

- de belasting gaat uit en gaat opnieuw aan op niveau ON.

Niveau ON wordt dan geregistreerd.

Voor het registreren van een lichtniveau tijdens het inlezen wordt stap 2 van het aanleren van het scenario:

(1) Aanleren : actie van het associëren van producten met de bedoeling deze tegelijkertijd vanaf een centraal punt te

bedienen.

Dit associëren geschiedt door toepassing van de aanleerprocedure van het scenario op pagina 7.

(2) Scenario: komt overeen met alle producten (actoren) die bij een bedieningstoets horen.

Druk op

LEARN Druk op de bedieningstoets

+ of – voor het instellen van

het gewenste lichtniveau

Druk op de bedieningstoets

ON die aan de leider moet

zijn toegevoegd

Controlelampje

LEARN

Identificatienummer

Toets LEARN

Bedieningstoetsen

Communicatiemiddelen

PLC => Draaggolf

IR => Infrarood

Infraroodcel

Bedieningstoetsen

Wijziging van een scenario

Aanleren van het scenario



Druk op

LEARN



Druk op de bedieningstoets

die het scenario bestuurt

Druk op de bedieningstoets

die aan de leider moet zijn toegevoegd

De controlelampjes van alle producten gaan uit.

Het scenario is geregistreerd.

Stap 1: beginnen met aanleren (op de LEIDER)

Stap 2: voeg een actor toe aan het scenario (op de ACTOR)

Stap 3: het scenario registreren (op de LEIDER)



Druk op

LEARN



Druk op

LEARN



Herhaal voor het toevoegen

van meerdere producten aan

het scenario voor iedere actor

de handelingen en .



Druk op LEARN



Druk op de bedieningstoets

die het scenario bestuurt



Druk op de bedieningstoets

die u toe wilt voegen

De controlelampjes van alle producten gaan uit.

Het scenario is geregistreerd

De controlelampjes

van alle producten

van het scenario

knipperen.

Stap 1: het scenario openen (op de LEIDER)

Stap 2: de staat van een actor van het scenario wijzigen (op de ACTOR)

Stap 3: het scenario registreren (op de LEIDER)



Druk op LEARN



Druk op LEARN

Ga voor het wissen

van het product uit het

scenario naar stap 3

Legende

Het controlelampje gaat uit Het controlelampje knippert langzaam

Het controlelampje knippert snel Het controlelampje flitst

Wissen van een scenario



Druk op LEARN



Druk op de

bedieningstoets en houd

deze 10 s ingedrukt

5 s

Het scenario is gewist

Wis alle scenario's die verbonden zijn met de bedieningstoets (op de LEIDER)

Wis alle scenario's die bij dit product horen (op de LEIDER)



Druk op LEARN



Druk op LEARN

en houd

deze 10 s ingedrukt

5 s

Terugkeer van het

product naar de

standaardconfiguratie

Connection

Characteristics

Sagane™

Dimmer switch

845 21

Factory configuration

The first time it is switched on, pressing the ON or OFF keys controls all the lighting points in the “In One by Legrand”

installation. Pressing Learn(1) cancels this general control function.

(1) Programming or learn key.

Voltage 100 - 240 V

Frequency 50 - 60 Hz

2 x 1,5 mm2

Depth = 40 mm min.

EN 50065

Standard Power line carrier

IEC 60669-2-1

+ 5°C to +45°C

Loads

Protection by electronic device:

- If there is an overload and it is above the max. operating temperature,

the product automatically regulates the power by lowering the lighting.

- If there is a short-circuit or a very high overload, the dimmer switches

itself off. Once the fault has been eliminated, the product is once

again operational.

110 V 150 W 150 W 150 W

230 V 300 W 300 W 300 W

Lampe incandescente







Lampe halogène

Lampe halogène TBT à transformateur

ferromagnétique ou électronique

1010

Description

Operation

The dimmer switch:

- Using its ON and OFF keys it can simultaneously control a set of products (actors) that have been associated with it

during the learn phase(1). It is then the Leader of the scenario(2).

- Can be controlled by other Leader products. It is then an Actor.

As Leader:

The dimmer switch can control:

- The lighting points that are directly connected to the open phase terminal, using the ON, OFF, + and - keys.

- The lighting points associated with it (the actors) using the ON and OFF keys.

As Actor:

The remote control dimmer can participate in 16 different scenarios, executing the commands from the other Leaders.

Locally:

The dimmer switch can control:

- The lighting points that are directly connected to the open phase terminal, using the ON, OFF, + and - keys.

When the remote control dimmer is used in local control, it is possible to record a default light level.

Setting the light level of the ON button (excluding learning procedure) :

- Set the level using the + and - buttons

- Press the + and ON buttons at the same time, for 5 seconds

- The load will extinguish and light up again at the ON level

The ON level is now saved.

To record a light level during the learn phase, step 2 of the “learn scenario” becomes:

(1) Learn phase: Operation to associate products so that they can be controlled simultaneously from a central point.

This association is carried out by applying the learn scenario procedure on page 11.

(2) Scenario: Corresponds to the set of products (actors) that are associated with a command key.

Press LEARN Press the + or - command key

to set the required

lighting level

Press the ON command key

which must be associated

with the leader

Command keys

LEARN indicator lamp

ID number

LEARN key

Command keys

Communication media

PLC => Mains-borne signalling

IR => Infrared

Infrared cell

Clearing a scenario

Modification of a scenario

Learn scenario

Key

Press LEARN Press the command key

that is to control

the scenario

Press the command key

that is to be associated

with the leader

The indicator lamps of all the products go off.

The scenario is recorded.

Step 1: Start the learn phase (on the LEADER)

Step 2: Add an actor to the scenario (on the ACTOR)

Step 3: Record the scenario (on the LEADER)

Press LEARN

Press LEARN Press the command

key and hold it

down for 10 s

5 s

The scenario is cleared

Clear all the scenarios linked with the command key (on the LEADER)

Clear all the scenarios linked to this product (on the LEADER)

Press LEARN Press LEARN

and hold down

for 10 s

5 s

Return the product

to factory configuration

 

 

Step 2 : Modify the state of an actor in the scenario (on the ACTOR)

Step 3 : Record the scenario (on the LEADER)



To remove the product from

the scenario, go to step 3

Press LEARN Press LEARN Press the command key

that is to be associated

Press LEARN Press the command key

that controls the scenario

The indicator lamps of all the products

in the scenario blink.

Step 1: Open the scenario (on the LEADER)

The indicator lamps of all the products go off.

The scenario is recorded.

Press LEARN

The indicator lamp

goes off

The indicator lamp

blinks slowly

The indicator lamp

blinks quickly

The indicator lamp

flashes

Indice

Lingue:

Altri manuali LEGRAND Accessori

LEGRAND

LEGRAND 0 489 54 Manuale utente

LEGRAND

LEGRAND WattStopper RS-350-N Manuale utente

LEGRAND

LEGRAND Wiremold TableSource Manuale utente

LEGRAND

LEGRAND Wattstopper CI-355 Manuale utente

LEGRAND

LEGRAND Wattstopper EW-200-120 Manuale utente

LEGRAND

LEGRAND neat PIR II Manuale utente

LEGRAND

LEGRAND RJ 11 Series Manuale utente

LEGRAND

LEGRAND Wattstopper DT-200 Manuale utente

LEGRAND

LEGRAND adorne WNAR153 Manuale utente

LEGRAND

LEGRAND Wattstopper LMPW-101 Manuale utente

LEGRAND

LEGRAND Wattstopper FSP-211B Manuale utente

LEGRAND

LEGRAND Wattstopper RH-250 Istruzioni per l'uso e l'installazione

LEGRAND

LEGRAND Wattstopper CU-250 Manuale utente

LEGRAND

LEGRAND 0 942 50 Manuale utente

LEGRAND

LEGRAND 6 540 07 Manuale utente

LEGRAND

LEGRAND Pass & Seymour RW3U600 Manuale utente

LEGRAND

LEGRAND WIREMOLD deQuorum KP Series Manuale utente

LEGRAND

LEGRAND Watt Stopper RS-250-N Manuale utente

LEGRAND

LEGRAND 673 52 Manuale utente

LEGRAND

LEGRAND HD15 Manuale utente

LEGRAND

LEGRAND Radiant Series Manuale utente

LEGRAND

LEGRAND 0 506 90 Manuale utente

LEGRAND

LEGRAND 6 549 70 Manuale utente

LEGRAND

LEGRAND Celiane 675 41 Manuale utente

Manuali Accessori popolari di altre marche

Hillco

Hillco 2810 Manuale utente

Siemens

Siemens QSA2700D Manuale dell'operatore

Contours

Contours ZY024 Manuale utente

Saivod

Saivod VS621 Manuale utente

Virtuox

Virtuox VirtuCLEAN 2.0 Manuale utente

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manuale utente

Z-Wave

Z-Wave HSD-200Z Manuale utente

turck

turck FMX-IM-2UPLI63FX Manuale utente

Decagon Devices

Decagon Devices 10HS Manuale utente

UPPAbaby

UPPAbaby Cup Holder Manuale utente

Elko

Elko SmartSensor Leakage Wireless Manuale utente

Grizzly

Grizzly H8371 Manuale utente

Panasonic

Panasonic HG-T Series Manuale utente

IFM Electronic

IFM Electronic Efector 250 Series Guida di riferimento

DigiDesign

DigiDesign 888/24 I/O Manuale utente

PROZIS

PROZIS QUAY Manuale utente

patagonia

patagonia PSI Vest Manuale utente

SFC Energy

SFC Energy EFOY GO! Manuale utente
