LEGRAND LED SATELLITE Manuale utente

Ceiling cut out template – recessed installation

Type

Without dish

Small ring

Medium ring/square

Diameter ‘H’

56mm

80mm

120mm

Hole cut-out ‘D’

52mm

52mm to 60mm

52mm to 85mm

click to

open or

close trim

Mains supply connection – recessed installation

For stand alone and Axiom models, supplied complete with ﬂex and plug.

LED SATELLITE

Recessed installation Changing trim size for non corridor models

For DALI models

Slide and

click to

open or

close trim

Plug in battery lead

Neutral

Unswitched Active

Neutral

DALI

DALI

Unswitched Active

Changing trim size for corridor models with square trim

Ensure locators are in position prior to securing the square trim

LED SATELLITE

DALIDALINeutral

Unswitched

Active

LE10730AAA

HPML1303_B 02/18

NOTE: Ensure the “ ” symbol is parallel to the wall

190mm

50mm

170mm

245mm

245mm

DALI terminal connection is applicable

to DALI models only.

BrownBlue

60mm

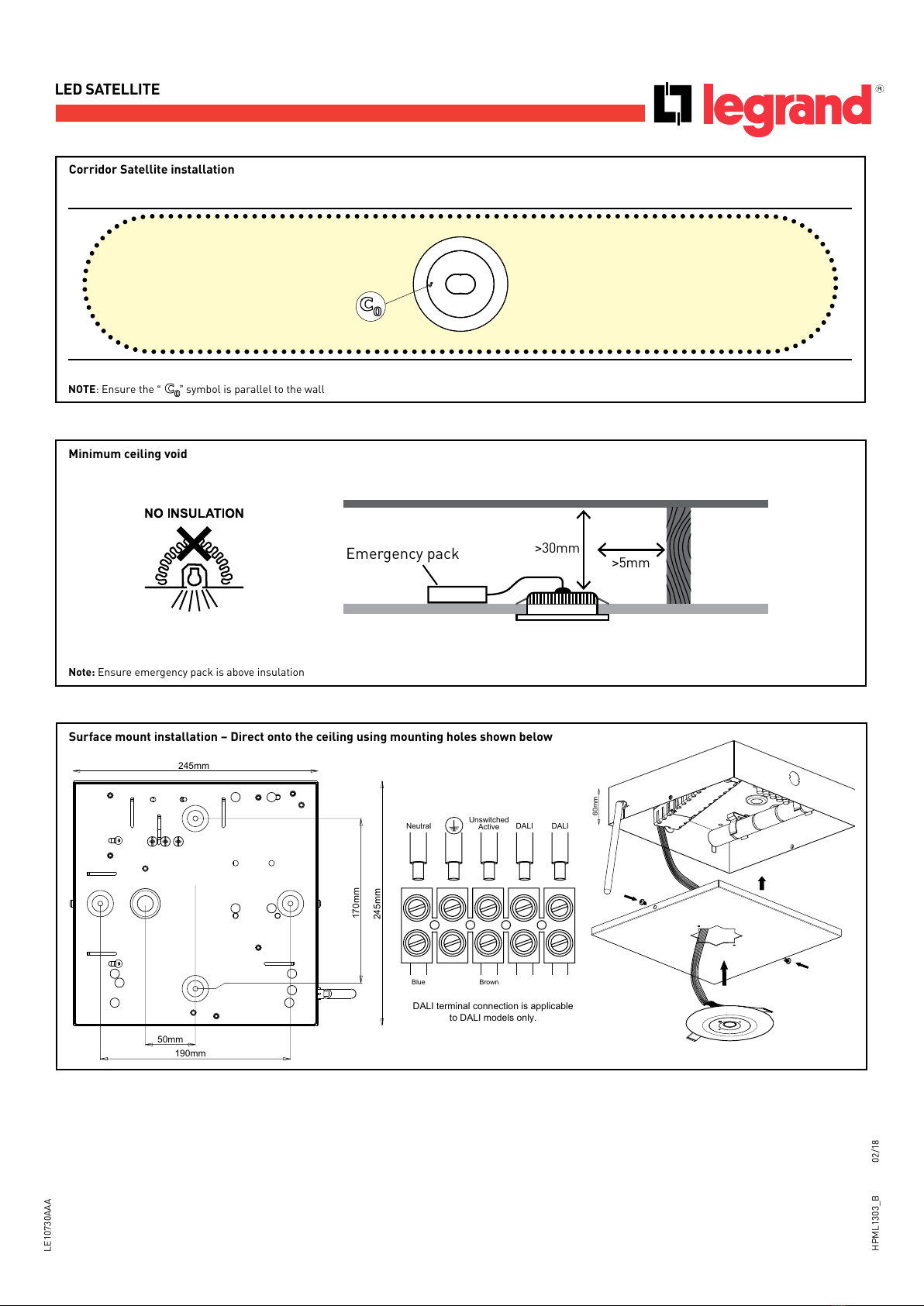

Corridor Satellite installation

Surface mount installation – Direct onto the ceiling using mounting holes shown below

Minimum ceiling void

>30mm

>5mm

Emergency pack

Note: Ensure emergency pack is above insulation
