LEGRAND 0 489 59 Manuale utente

LE10633AA

048959

230 VA+/- 10 %

50 Hz

2,5 mm2

-30°C/+35°C

PIR

Max.

20 min.

Auto ON / OFF

mø8

ø30

230 VA1900 W 8 A 690 VA 3 A 690 VA 3 A 690 W 3 A

230 VA690 W 3 A 690 W 3 A 690 W 3 A 690 W 3 A

15m(20mMax)

40 m

LE10633AA.indd 1 26/02/2018 14:31

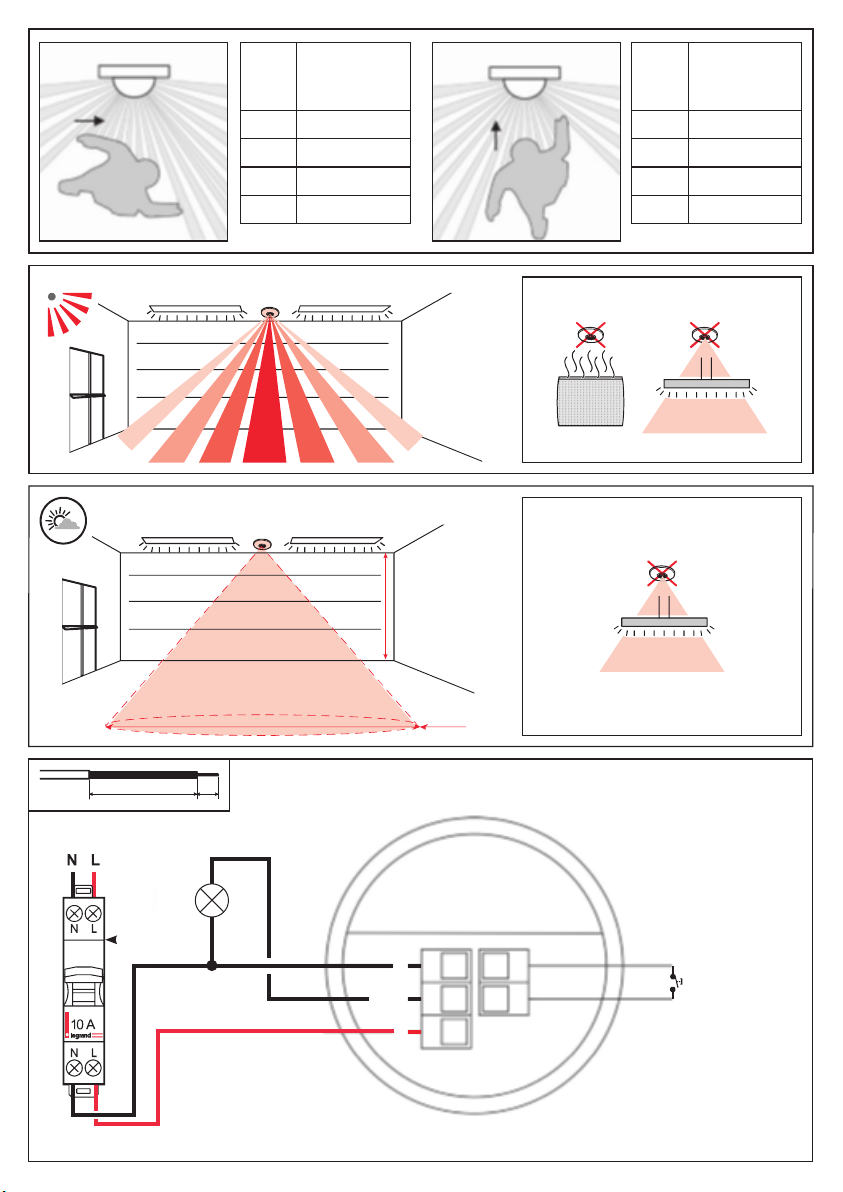

PIR

20 m

10 m

•Hauteur

•Height

•Altezza

•Diamètre

•Range Diameter

•Diametro

15 m 40 m

10 m 26 m

6m 16m

3m 9m

•Hauteur

•Height

•Altezza

•Diamètre

•Range Diameter

•Diametro

15 m 30 m

10 m 20 m

6m 12m

3m 8m

62 9

L/Out

LE10633AA.indd 2 26/02/2018 14:31

•Important

Assurez-vous que les câbles sont positionnés comme indiqué avant de xer

le serre-câble. La pince DOIT seulement serrer la (les) gaine(s) extérieure(s).

•Important

Ensure that the cables are formed as shown before axing the cable clamp.

The clamp MUST clamp the outer sheath(s) only.

•Importante

Assicurarsi che i cavi siano posizionati come mostrato prima di ssare il

fermacavo. Il morsetto DEVE stringere solo la / le guaina esterna / e.

•Faire attention à la

compression des

ressorts lors du

montage de l’unité

•Warning - be careful

bending springs when

mounting unit

•Piegare le molle con

caute ladurante il

montaggio dell’unità •Tirer sur le clip de xation et le

faire pivoter comme indiqué

•Pull out spring tab and rotate

spring arm as shown

•Tirarelacliperuotarecome

mostrato

ø64mm

•Plier les câbles comme indiqué

•Fixation encastrée •Flush xing •Montaggio a lo

•Fixation en saillie •Surface xing •Montaggio in supercie

23 4

•Trouø30mmmax

•Hole ø 30 mm max

•Foro ø 30 mm max

•Bend cores as shown •Piegare i cavi come mostrato

•50 mm or 60 mm entraxes de

xation

•50 mm or 60 mm xing

centres

•50 mm o 60 mm di distanza

di ssaggio

LE10633AA.indd 3 26/02/2018 14:31

Auto ON / OFF

0-2000 lux

0-99 min.

1-9

Mode Auto - Manual

•Contacter votre agent commercial pour obtenir

l’outil mobile de conguration

•Please, contact your sales representative to get the

infrared handset for programming

•Per favore, contattate il vostro responsabile

commerciale per ricevere il telecomando di

programmazione

•Lentille PIR /

récepteur IR /

capteur de

luminosité /

LED d’état

•PIR lens /

IR receiver /

light level

sensor / status

LED

•Lente PIR /

ricevitore IR /

sensore

luminosità /

stato LED

•Facette de montage

•Mounting bezel

•Lunetta di montaggio

Manual ON / Auto OFF
