Lenovo ThinkCentre A51p Istruzioni di montaggio

ThinkCentre

™

ハードウェア取り外し/取り付けガイド

タイプ 8143, 8144, 8146

タイプ 8422, 8423, 8427

򔻐򗗠򙳰

ThinkCentre

™

ハードウェア取り外し/取り付けガイド

タイプ 8143, 8144, 8146

タイプ 8422, 8423, 8427

򔻐򗗠򙳰

本マニュアルに関するご意見やご感想は、次の URL からお送りください。今後の参考にさせていただきます。

http://www.ibm.com/jp/manuals/main/mail.html

なお、日本 IBM 発行のマニュアルはインターネット経由でもご購入いただけます。詳しくは

http://www.ibm.com/jp/manuals/ の「ご注文について」をご覧ください。

(URL は、変更になる場合があります)

お客様の環境によっては、資料中の円記号がバックスラッシュと表示されたり、バックスラッシュが円記号と表示さ

れたりする場合があります。

原典： ThinkCentre

™

Hardware Removal and Replacement Guide

Types 8143, 8144, 8146

Types 8422, 8423, 8427

発行：日本アイ・ビー・エム株式会社

担当：ナショナル・ランゲージ・サポート

第1刷2004.8

この文書では、平成明朝体

™

W3、平成明朝体

™

W9、平成角ゴシック体

™

W3、平成角ゴシック体

™

W5、および平成角

ゴシック体

™

W7を使用しています。この(書体*)は、(財)日本規格協会と使用契約を締結し使用しているものです。フ

注*平成明朝体

™

W3、平成明朝体

™

W9、平成角ゴシック体

™

W3、

平成角ゴシック体

™

W5、平成角ゴシック体

™

概要 ................v

製品情報の入手方法 ............v

必要なツール ..............v

静電気の影響を受けやすいデバイスの取り扱い ...v

お客様交換可能ユニット (CRU) の再取り

付け ................1

カバーの取り外し.............1

コンポーネントの位置の確認 .........3

システム・ボードの部品の識別 ........4

電源機構の取り外しと再取り付け .......5

システム・ボード・アセンブリーの取り外しと再取り

付け .................8

マイクロプロセッサーの取り外しと再取り付け ..11

メモリーの取り外しと再取り付け .......17

アダプターの取り外しと取り付け .......18

ハード・ディスク・ドライブの取り外しと再取り付

け.................19

パラレル ATA (PATA) ハード・ディスク・ドラ

イブの接続 .............20

シリアル ATA (SATA) ハード・ディスク・ドラ

イブの接続 .............20

取り付けの完了 .............21

iv ハードウェア取り外し/取り付けガイド

概要

このマニュアルには、以下のお客様交換可能ユニット (CRU) の取り外しと再取り付

けの方法が記載してあります。

v電源機構

vシステム・ボード

vマイクロプロセッサー

vハード・ディスク・ドライブ

vメモリー

製品情報の入手方法

本製品に同梱の「

クイック・リファレンス

」には、コンピューターのセットアップ

方法およびオペレーティング・システムの始動方法が記載されています。これには

さらに、基本的なトラブルシューティング情報、ソフトウェア・リカバリー手順、

ヘルプとサービスに関する情報、および保証に関する情報も記載されています。

デスクトップ上の「Access IBM」では、ご使用のコンピューターに関する詳しい情

報が提供されています。

インターネットにアクセスすれば、ご使用のコンピューターの最新のサポート情報

をWWW (World Wide Web) から入手できます。この情報にアクセスするには、ブ

ラウザーで次のアドレスを指定してください。

http://www.ibm.com/jp/pc/support/

必要なツール

コンピューターにオプションを取り付けるには、プラスまたマイナスのドライバー

が必要になる場合があります。特定のオプションには、別のツールが必要になる場

合があります。オプションに付属の説明を参照してください。

静電気の影響を受けやすいデバイスの取り扱い

静電気は人体には無害ですが、ご使用のコンピューターの構成部品やオプションに

は重大な損傷を与える可能性があります。

オプションを取り付ける際には、指示があるまで、オプションが入っている静電気

防止パッケージを開かないでください。

静電気による損傷を回避するために、オプションやその他の構成部品を取り扱う際

には、次の注意を守ってください。

v身体の動きを最小限にとどめる。動作が多いと、周囲に静電気が帯電する可能性

があります。

v構成部品は常に注意して取り扱う。アダプターやメモリー・モジュールを取り扱

うときは、端を持ってください。回路のはんだ付けした部分には決して手を触れ

ないでください。

v他の人がコンポーネントに触れないようにする。

v新たにオプションを取り付ける際には、オプションが入っている静電気防止パッ

ケージを、コンピューターの金属の拡張スロット・カバーか、その他の塗装され

ていない金属面に 2秒間以上接触させる。これによって、パッケージや人体の静

電気を放電することができます。

vオプションの取り外しと取り付けを行う際には、オプションはできるだけ下に置

かず、直接コンピューターに取り付ける。これができない場合には、そのオプシ

ョンが入っていた静電気防止パッケージを平らな場所に置き、その上にオプショ

ンを置くようにしてください。

vコンピューターのカバーやその他の金属面の上にオプションを置かないようにす

る。

vi ハードウェア取り外し/取り付けガイド

お客様交換可能ユニット (CRU) の再取り付け

重要

コンピューターのカバーを開けたり修復を試みたりする前に、コンピューター

に同梱されている「

クイック・リファレンス

」の『重要な安全上の注意』を必

ずお読みください。「

クイック・リファレンス

」をお持ちでない場合は、IBM

Web サイト (http://www.ibm.com/jp/pc/support) からオンラインで入手できま

す。

カバーの取り外し

重要

カバーを取り外すときは、コンピューターの電源をオフにして、コンピュータ

ーが冷えるまで 3分から 5分待ってからにしてください。

カバーを取り外すには、次のようにします。

1. ディスケットや CD のメディアをドライブから取り出し、オペレーティング・

システムをシャットダウンし、接続しているすべての機器と本体のコンピュータ

ーの電源をオフにします。

2. すべての電源コードをコンセントから抜きます。

3. コンピューターに接続されているすべてのケーブルを取り外します。これには、

電源コードや、入出力 (I/O) ケーブル、コンピューターに接続されているその他

のすべてのケーブルが含まれます。

4. カバーを保護しているパッドロックやケンジントン・ロックなどのロック装置を

取り外します。

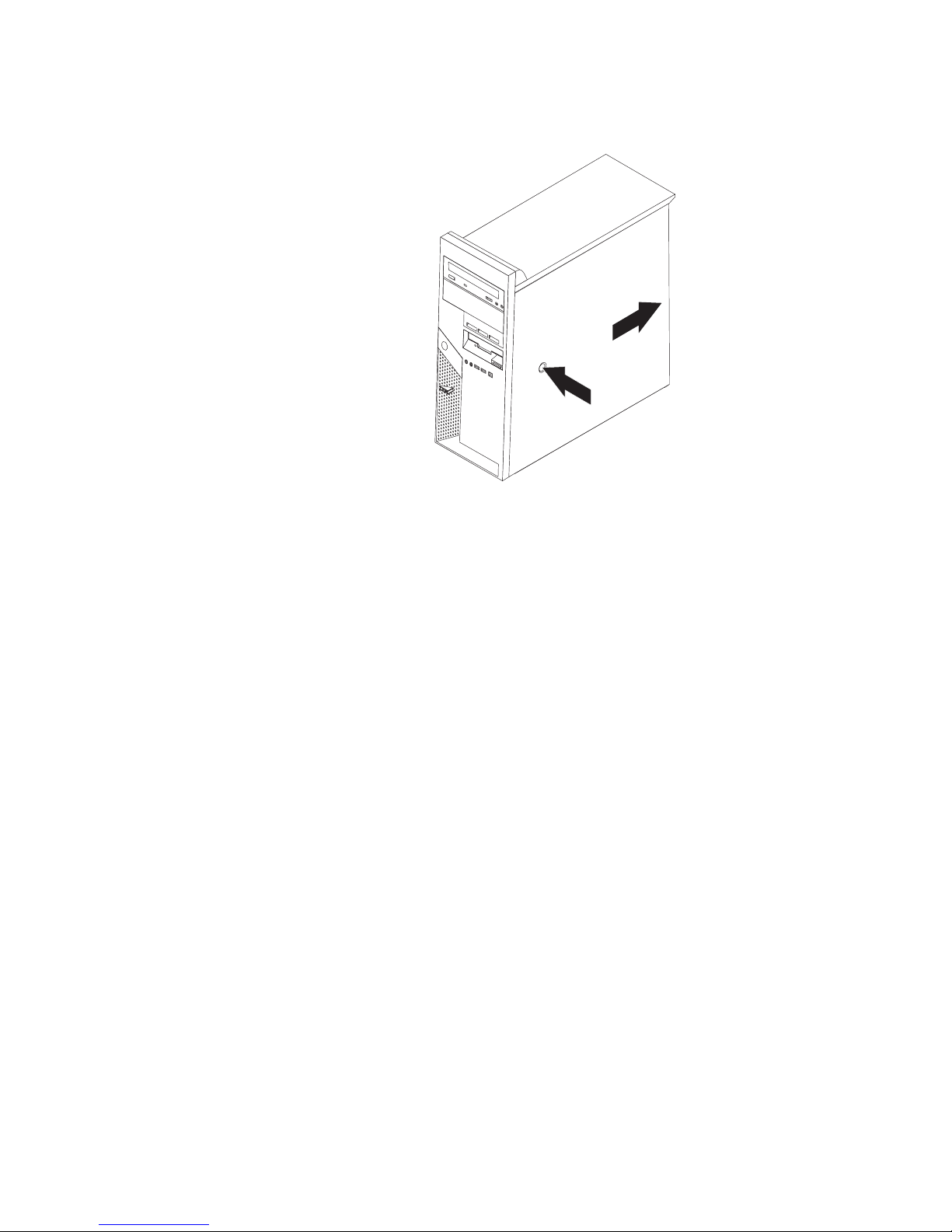

5. 右側カバーにあるカバー取り外しボタンを押し、カバーを後ろに引き、次いで取

り外します。

2ハードウェア取り外し/取り付けガイド
