Lenze L-force EYP Series Manuale utente

KTY

Montageanleitung

Mounting Instructions

Instructions de montage

Instrucciones para el montaje

Istruzioni per il montaggio

EDKYPVXA00-P0X

.Rhó

Ä.Rhóä

EYP



EYPxxxxVxxxxA00P0x

Systemleitung für Motoranschluss

System cable for motor connection

Câble système pour raccordement moteur

Cable de sistema para conexión de motor

Cavo del sistema per collegamento motore

L-force Drives

EDKYPVXA00-P0X DE/EN/FR/ES/IT 8.0 2

read_GG_Motor_HB_DE-read_GG_Motor_HB_IT

Lesen Sie die Dokumentationen zum Grundgerät und zum Motor und das

Handbuch ”Systemleitungen und Systemstecker”, bevor Sie mit den Arbeiten

beginnen.

Before your start working, please read the documentation for the basic unit

and the motor as well as the manual ”System Cables and System Connectors”.

Lire la documentation relative à l’appareil de base et au moteur ainsi que le

manuel ”Câbles système et connecteurs système” avant toute manipulation de

l’équipement.

Antes de empezar con el trabajo, lea detenidamente la documentación del

equipo básico y del motor, así como el manual ”Cables y conectores de

sistema”.

Prima di utilizzare l’apparecchiatura, leggere la documentazione relativa al

dispositivo base e al motore, nonché il manuale”Cavieconnettoridisistema”.

EDKYPVXA00-P0X DE/EN/FR/ES/IT 8.0 3

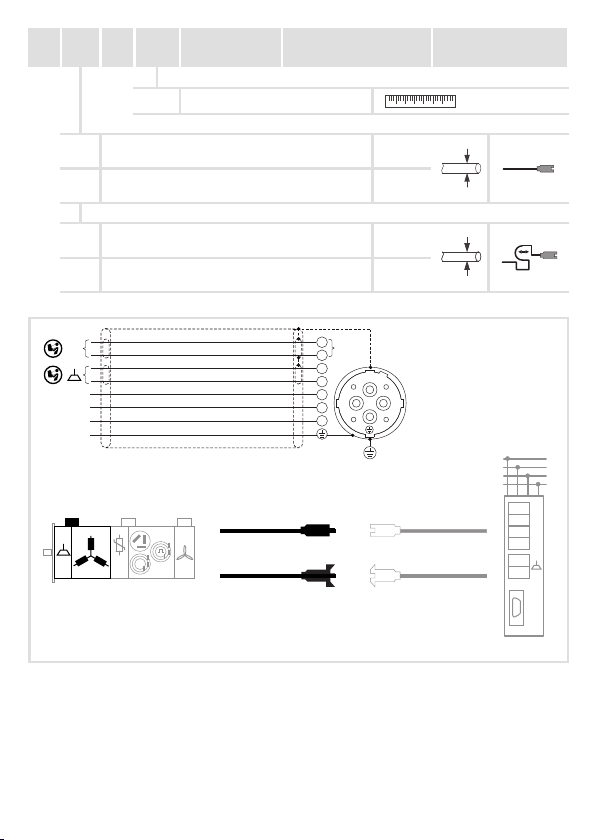

typ_grf_A00_P01P04

EYP xxxx Vxxxx A00

A00

P01

P04

xxxx ×0.1m

0003 4×1.0mm

2+2×0.5mm

(4×AWG18+2×AWG20) 10.3 mm

0004 4×1.5mm

2+2×0.5mm

(4×AWG16+2×AWG20) 11.6 mm

0005 4×2.5mm

2+2×0.5mm

(4×AWG14+2×AWG20) 13.2 mm

0010 4×1.0mm

2+2×0.5mm

(4×AWG18+2×AWG20) 11.2 mm

0011 4×1.5mm

2+2×0.5mm

(4×AWG16+2×AWG20) 11.3 mm

0012 4×2.5mm

2+2×0.5mm

(4×AWG14+2×AWG20) 14.2 mm

BK (1)

BK (2)

GNYE

BK (3)

KTY

EYP xxxx A xxxx M01 A00

EYP xxxx V xxxx A00 P01

EYP xxxx V xxxx A00 P04 EYP xxxx A xxxx M04 A00

mpvap_2

EDKYPVXA00-P0X DE/EN/FR/ES/IT 8.0 4

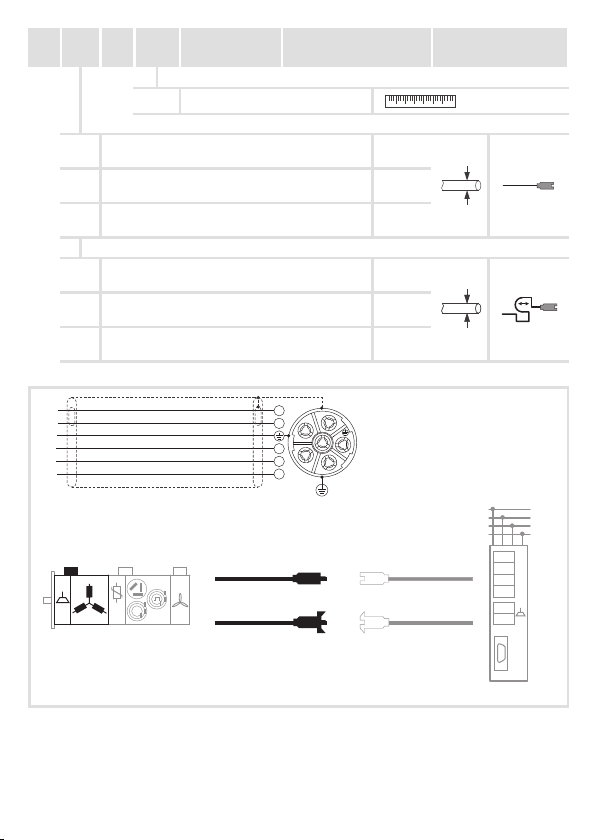

typ_grf_A00_P02P05

EYP xxxx Vxxxx A00

A00

P02

P05

xxxx ×0.1m

0005 4×2.5mm

2+2×0.5mm

(4×AWG14+2×AWG20) 13.2 mm

0006 4×4.0mm

2+2×1.0mm

(4×AWG12+2×AWG18) 14.5 mm

0012 4×2.5mm

2+2×0.5mm

(4×AWG14+2×AWG20) 14.2 mm

0053 4×4.0mm

2+2×0.5mm

2+2×0.24mm

(4×AWG12+2×AWG20+2xAWG24) 15.8 mm

KTY

EYP xxxx A xxxx M02 A00

EYP xxxx V xxxx A00 P02

EYP xxxx V xxxx A00 P05 EYP xxxx A xxxx M05 A00

BK (1)

BK (2)

GNYE

BK (3)

EYP0053

EYP0054

mpvap_3

EDKYPVXA00-P0X DE/EN/FR/ES/IT 8.0 5

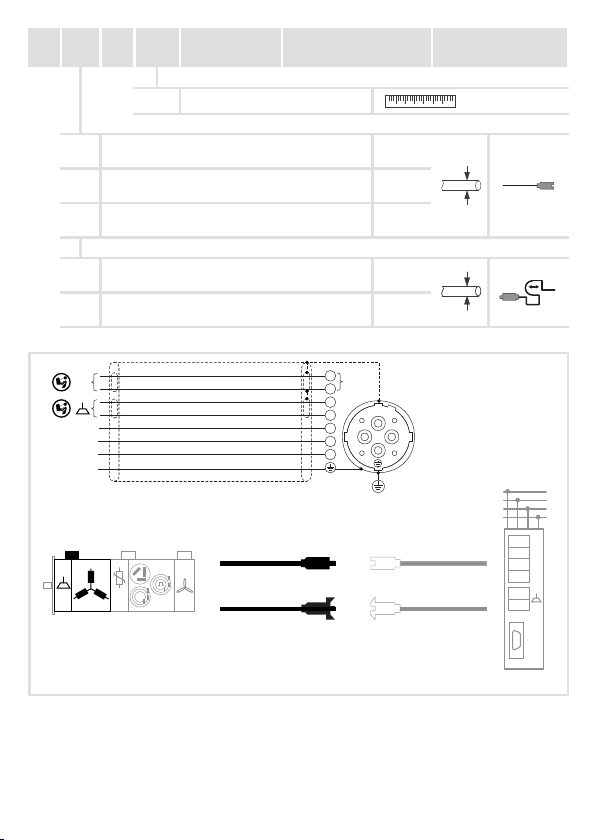

typ_grf_A00_P03P06

EYP xxxx Vxxxx A00

A00

P03

P06

xxxx ×0.1m

0007 4×6.0mm

2+2×1.0mm

(4×AWG10+2×AWG18) 16.5 mm

0008 4×10.0mm

2+2×1.0mm

(4×AWG8+2×AWG18) 19.6 mm

0009 4×16.0mm

2+2×1.0mm

(4×AWG6+2×AWG18) 23.5 mm

0054 4×6.0mm

2+2×0.5mm

2+2×0.24mm

(4×AWG10+2×AWG20+AWG24) 17.9 mm

0016 4×16.0mm

2+2×1.5mm

(4×AWG6+2×AWG16) 24.0 mm

KTY

EYP xxxx A xxxx M03 A00

EYP xxxx V xxxx A00 P03

EYP xxxx V xxxx A00 P06 EYP xxxx A xxxx M06 A00

BK (1)

BK (2)

GNYE

BK (3)

EYP0053

EYP0054

mpvap_4

EDKYPVXA00-P0X DE/EN/FR/ES/IT 8.0 6

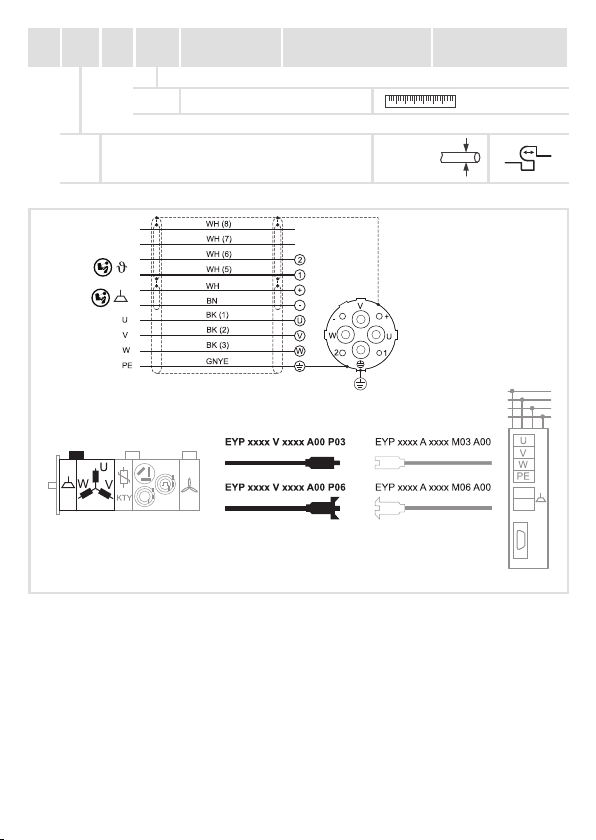

TAB_KPF_EYP0055_A00-graf_EYP0055_A00-P03_P06

EYP xxxx Vxxxx A00

A00

P03

P06

xxxx ×0.1m

0055 (4×10.0mm

2+(2×1.0mm

2)+(4×1.0mm

2))

[(4×AWG8+(2×AWG18)+(4×AWG18))] 22.8 mm

mpyaa_3

EDKYPVXA00-P0X DE/EN/FR/ES/IT 8.0 7

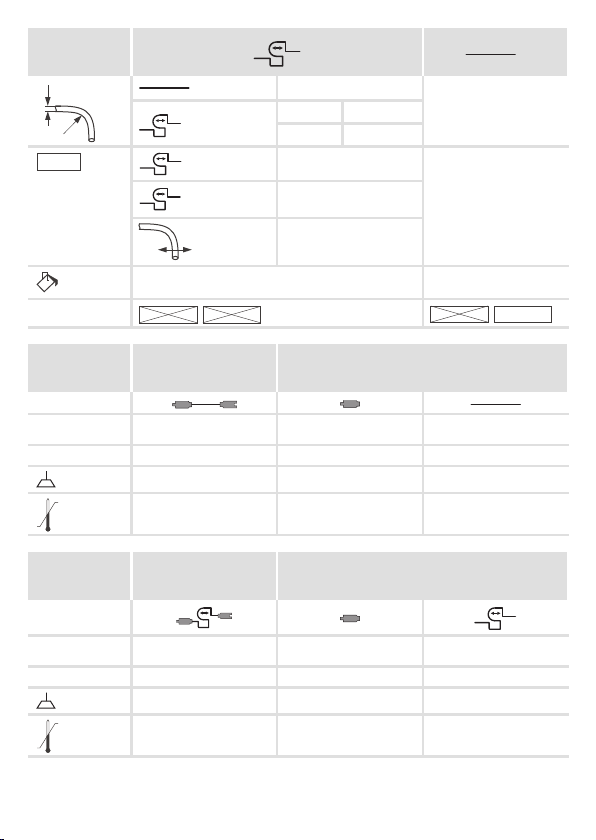

eyp_data_fest_schlepp-eyp_CE_UL_schlepp



r>5×d

r>7.5×d

r>7.5×d d = 1.0 mm2

r>10×d d > 1.0 mm2

v, a, n

v<3m/s

aa<5m/s

n > 2.5 Mio.

OG / GYBU GYBU

silicone halogen



UL-Recognized

2006/95/EG ECBT2, ECBT8 AVLV2, AVLV8

U, V, W,PE 600 V/1000 V 600 V 600 V

300 V 600 V 300 V

80 °C 80 °C



UL-Recognized

2006/95/EG ECBT2, ECBT8 AVLV2, AVLV8

U, V, W,PE 600 V/1000 V 600 V 600 V

300 V 600 V 300 V

90 °C 80 °C

backside_old



Lenze Automation GmbH

Postfach 10 13 52, D-31763 Hameln

Hans-Lenze-Str. 1, D-31855 Aerzen

Germany

Service Lenze Service GmbH

Breslauer Straße 3, D-32699 Extertal

Germany

+49 5154 82-0 008000 2446877 (24 h helpline)

+49 5154 82-2800 +49 5154 82-1112

[email protected] [email protected]

www.lenze.com

EDKYPVXA00-P0X .Rhó DE/EN/FR/ES/IT 8.0 TD00

10987654321
