Lenze L-force EYP Series Manuale utente

KTY

Montageanleitung

Mounting Instructions

Instructions de montage

Instrucciones para el montaje

Istruzioni per il montaggio

EDKYPVXA00-P0X

.>Dö

Ä.>Döä

EYP



EYPxxxxVxxxxA00P0x

Systemleitung für Motoranschluss

System cable for motor connection

Câble système pour raccordement moteur

Cable de sistema para conexión de motor

Cavo del sistema per collegamento motore

L-force Drives

EDKYPVXA00-P0X DE/EN/FR/ES/IT 5.0 2

read_GG_Motor_de-read_GG_Motor_it

Lesen Sie die Dokumentation zum Grundgerät und zum Motor, bevor Sie mit

denArbeitenbeginnen.

Please read the documentation for the basic device and the motor before you

start working.

Veuillez lire attentivement la documentation de l’ appareil de base et du

moteur avant toute opération !

Lea la documentación del equipo básico y del motor antes de empezar a

trabajar.

Prima di iniziare a lavorare, leggere la documentazione relativa all’apparecchio

base e al motore.

EDKYPVXA00-P0X DE/EN/FR/ES/IT 5.0 3

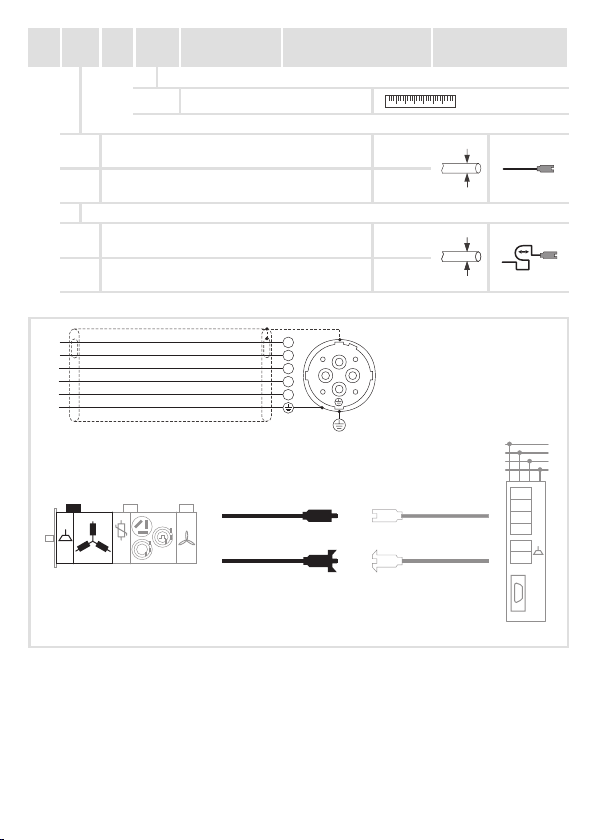

typ_grf_A00_P01P04

EYP xxxx Vxxxx A00

A00

P01

P04

xxxx ×0.1m

0003 4×1.0mm

2+2×0.5mm

(4×AWG18+2×AWG20) 10.3 mm

0004 4×1.5mm

2+2×0.5mm

(4×AWG16+2×AWG20) 11.6 mm

0005 4×2.5mm

2+2×0.5mm

(4×AWG14+2×AWG20) 13.2 mm

0010 4×1.0mm

2+2×0.5mm

(4×AWG18+2×AWG20) 11.2 mm

0011 4×1.5mm

2+2×0.5mm

(4×AWG16+2×AWG20) 12.3 mm

0012 4×2.5mm

2+2×0.5mm

(4×AWG14+2×AWG20) 14.2 mm

BK (1)

BK (2)

GNYE

BK (3)

KTY

EYP xxxx A xxxx M01 A00

EYP xxxx V xxxx A00 P01

EYP xxxx V xxxx A00 P04 EYP xxxx A xxxx M04 A00

mpvap_2

EDKYPVXA00-P0X DE/EN/FR/ES/IT 5.0 4

typ_grf_A00_P02P05

EYP xxxx Vxxxx A00

A00

P02

P05

xxxx ×0.1m

0005 4×2.5mm

2+2×0.5mm

(4×AWG14+2×AWG20) 13.2 mm

0006 4×4.0mm

2+2×1.0mm

(4×AWG12+2×AWG18) 14.5 mm

0012 4×2.5mm

2+2×0.5mm

(4×AWG14+2×AWG20) 14.2 mm

0013 4×4.0mm

2+2×1.0mm

(4×AWG12+2×AWG18) 14.9 mm

BK (1)

BK (2)

GNYE

BK (3) W

KTY

EYP xxxx A xxxx M02 A00

EYP xxxx V xxxx A00 P02

EYP xxxx V xxxx A00 P05 EYP xxxx A xxxx M05 A00

mpvap_3

EDKYPVXA00-P0X DE/EN/FR/ES/IT 5.0 5

typ_grf_A00_P03P06

EYP xxxx Vxxxx A00

A00

P03

P06

xxxx ×0.1m

0007 4×6.0mm

2+2×1.0mm

(4×AWG10+2×AWG18) 16.5 mm

0008 4×10.0mm

2+2×1.0mm

(4×AWG8+2×AWG18) 19.6 mm

0009 4×16.0mm

2+2×1.0mm

(4×AWG6+2×AWG18) 23.5 mm

0014 4×6.0mm

2+2×1.0mm

(4×AWG10+2×AWG18) 17.5 mm

0015 4×10.0mm

2+2×1.0mm

(4×AWG8+2×AWG18) 20.5 mm

0016 4×16.0mm

2+2×1.0mm

(4×AWG6+2×AWG18) 24.0 mm

BK (1)

BK (2)

GNYE

BK (3) W

KTY

EYP xxxx A xxxx M03 A00

EYP xxxx V xxxx A00 P03

EYP xxxx V xxxx A00 P06 EYP xxxx A xxxx M06 A00

mpvap_4

EDKYPVXA00-P0X DE/EN/FR/ES/IT 5.0 6

eyp_data_fest_schlepp----(DUMMYSEITEVOR)---



r>5×d

r>7.5×d

r>7.5×d d = 1.0 mm2

r>10×d d > 1.0 mm2

v, a, n

v<3m/s

aa<5m/s

n > 2.5 Mio.

OG GYBU

silicone halogen



UL-Recognized

2006/95/EG CYJV2, CYJV8 AVLV2

U, V, W,PE 600 V/1000 V 600 V 600 V

300 V 600 V 300 V

≤80 °C ≤80 °C



UL-Recognized

2006/95/EG CYJV2, CYJV8 AVLV8

U, V, W,PE 600 V/1000 V 600 V 600 V

300 V 600 V 300 V

≤90 °C ≤80 °C

EDKYPVXA00-P0X DE/EN/FR/ES/IT 5.0 7

eyp_data_fest_schlepp----(DUMMYSEITEVOR)---

backside



)Lenze Automation GmbH

Grünstraße 36

D-40667 Meerbusch

Germany

Service Lenze Service GmbH

Breslauer Straße 3

D-32699 Extertal

Germany

+49 (0)21 32 / 99 04-0 00 80 00 / 24 4 68 77 (24 h helpline)

¬+49(0)2132/72190 ¬+49 (0)51 54 / 82-11 12

|[email protected] |[email protected]

Þwww.Lenze.com

EDKYPVXA00-P0X .>Dö DE/EN/FR/ES/IT 5.0 TD34

10987654321
