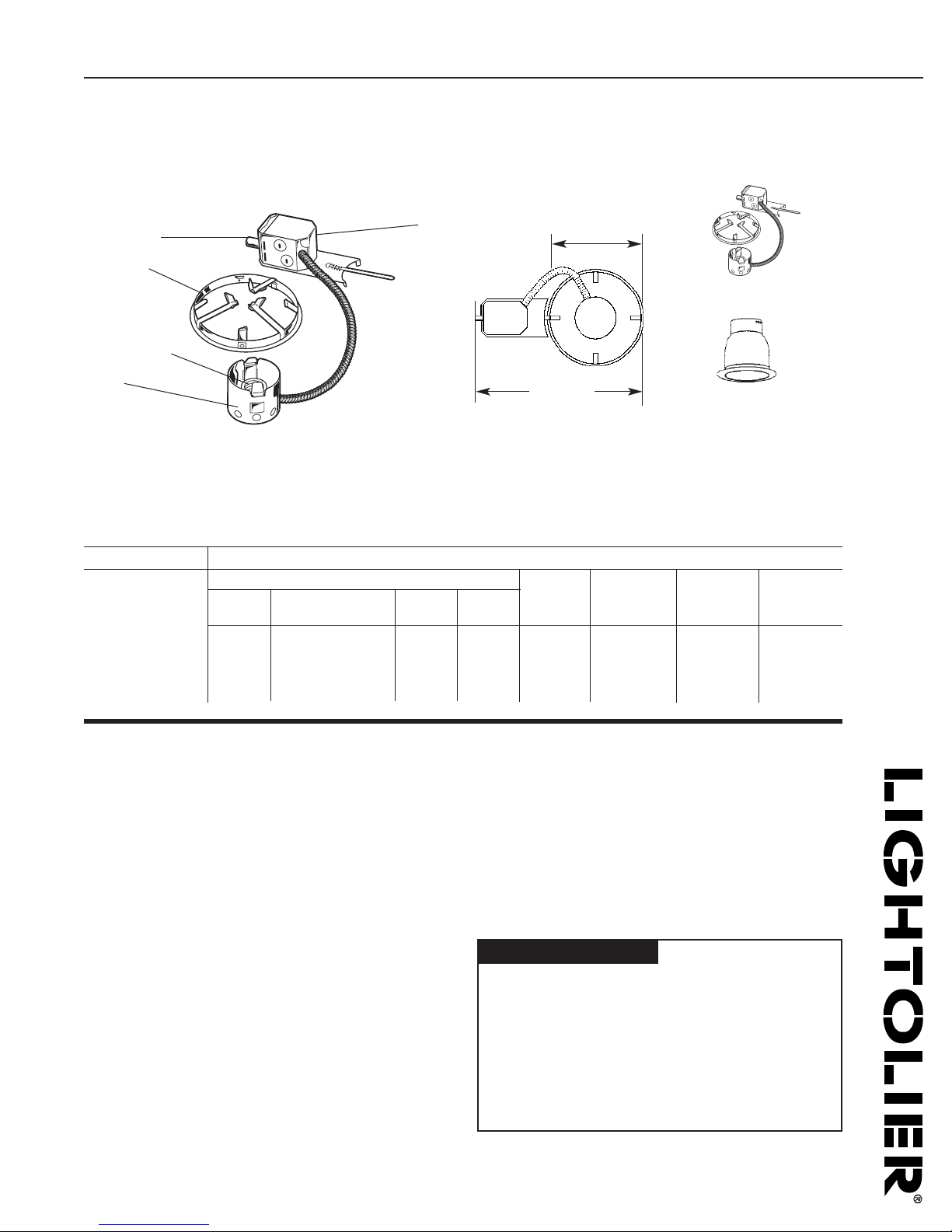

Lytecaster®Recessed Downlighting 2003R

Page 1 of 1 3 3/4” Aperture 0®Incandescent Non-IC Remodeler Frame-In Kit

Frame-in Kit

2

3

5

1

4

11 1/2”

Ceiling Opening

4 1/8”

Top View

Complete Fixture consists of Reflector Trim & Frame-In Kit. Select eac separately.

Frame-In Kit Reflector Trims — See Individual Reflector Trim Specification S eets

Open Downlight

Specular Specular Cone Satin Baffles Pinhole

Reflector Cone

2003R 2045 2012 2013BK 2008 2005 2011 2095 2084CD 2090

2046 2012NM 2013BKNM 2008NM 2005BNM 2096 2084WH

2046CD 2013 2013CD 2010 2005WH 2096CD

2013NM 2013CDNM 2010NM 2005NM

2013WH

Pinhole Open Open Wet Enclosed

Wall Washer Location Diffuser

Features

1. Mounting Ring: .032 (#22 ga.) galvanized steel. Accommodates existing

ceilings up to 2” thick. Attaches securely to any type of ceiling material

without tools using (3) mounting straps provided. Push-in/twist-out clips

hold reflector flush to ceiling. Includes adhesive backed aperture template.

2. Junction Box: 2 1/2” X 2 1/2” X 3 1/2” (21 cu. in.) .032 (#22 ga.) galva-

nized steel. U.L.listed for 90° C supply wire. Integral cable clamps permit

attachment of non-metallic (#12 or #14 ga.) Romex®cable without tools or

additional connectors. Attaches to mounting ring without tools.

3. Socket Housing: Impact extruded aluminum or galvanized steel.

4. Socket: Porcelain medium base; nickel plated screw shell. Pre-wired with

#18 ga. SF1 (300 VOLT 200° C) leads to junction box.

5. T ermal Protector: Meets NEC and U.L. requirements. Do not install insu-

lation within 3 inches of fixture sides or wiring compartment nor above fix-

ture in such a manner as to entrap heat.

Options & Accessories

Replacement Clips (Set of 3): 1997

Labels

UL (Suitable for Damp Locations)

Romex®is a registered trademark of General Cable Industries Inc.

Reflector Trim

Job Information Type:

Job Name:

Cat. No.:

Lamp(s):

Notes:

Lig tolier a Genlyte company www.lightolier.com

631 Airport Road, Fall River, MA 02720 • ( 08) 679-8131 • Fax ( 08) 674-4710

We reserve the right to change details of design, materials and finish.

© 2011 Genlyte Group LLC • I0711
