Lund AVS Bugflector Manuale utente

Page 1 of 3

Bugector® - Bugector II® - Carector® - Chrome Hood Shield™

Preparation Before Painting / Installation

• A trial fit is recommended to ensure proper positioning and fit.

• Check fit of parts before painting as we will not accept the return of modified or painted parts.

• Wash and dry your vehicle to remove any debris and/or dirt from the installation area.

Installation Steps NOTE: Actual application may vary slightly from illustrations.

Open hood. Locate (3) square holes on underside of hood.

Clean TowelCar Wash Supplies Phillips Screwdriver Tape

Bump Ons x4

Hood shield

Tools Required

Hood Insert x3 Washer x3Screws x3

Machine Screw x2 Black Plastic Washer x2 Protective Film x2Bracket x2

Important Safety Information

• CAUTION - Before driving, ensure that the hood shield is properly secured to vehicle.

• Do not use automatic “brush-style” car washes.

• Do not use cleaning solvents of any kind.

• Periodically check all components for tightness.

NOTE: Actual product may vary from illustration.

Contents

Installation Instructions

I - Sheet Number BF126 Rev.A

For proper installation and best possible fit, please read all instructions BEFORE you begin.

For technical assistance or to obtain missing parts, please call Customer Relations at 1-800-241-7219.

Grease pencil

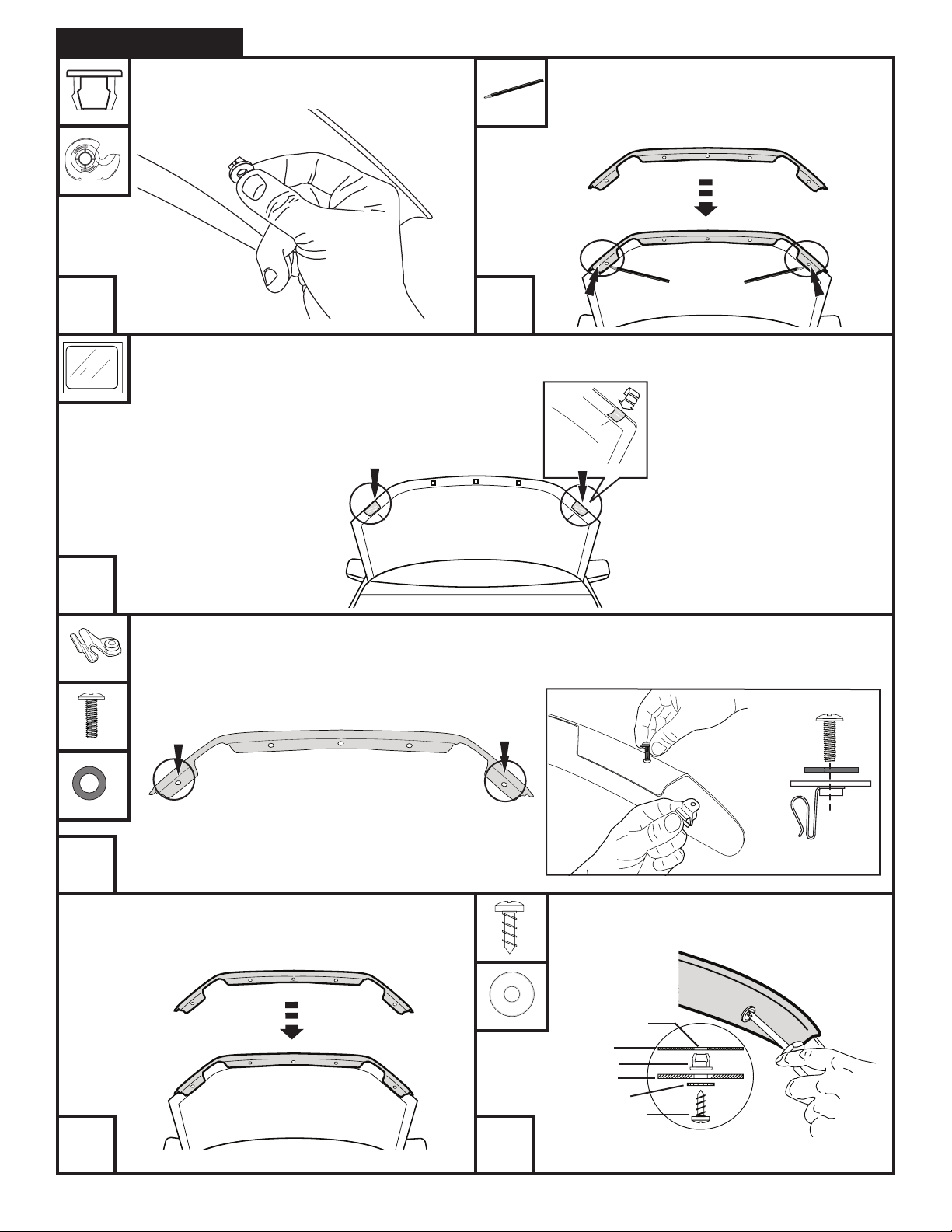

Page 2 of 3

NOTE: Actual application may vary slightly from illustrations.

Installation Steps

Press (3) hood inserts into the (3) square holes. If

necessary use tape to hold them firmly in place.

Align center holes in hood shield with hood inserts

installed in Step 3. Note the location of the two

OUTBOARD holes in hood shield and mark with a

grease pencil. Remove hood shield.

Center a piece of protective film over each grease pencil mark, and wrap film around the hood edge.

Install (2) brackets on OUTBOARD hood shield flanges using machine screws and black washers.

screw

washer

hood shield

bracket

Position hood shield back in place on hood. Ensure that the holes

in hood shield are properly aligned with the holes in the hood and

that the brackets align with the protective film.

Using a phillips screwdriver install (3) screws with

(3) washers at the hood shield’s center holes.

DO NOT OVER TIGHTEN

screw

washer

hood shield

hood insert

hood

square hole X3

Page 3 of 3

Auto Ventshade™, the Auto Ventshade™ logo and the AVS™ logo are trademarks of Lund, Inc.

Lund International

800-241-7219 • Visit us at lundinternational.com

™

Care and Cleaning

• Wash only with mild soap & dry with a clean cloth.

Congratulations!

You have purchased one of the many quality Auto Ventshade™ branded products offered by Lund International. We take the utmost

pride in our products and want you to enjoy years of satisfaction from your investment. We have made every effort to ensure that your

product is top quality in terms of fit, durability, finish and ease of installation.

NOTE: Actual application may vary slightly from illustrations.

Installation Steps

Close hood, and install bump ons at pre-cleaned

locations on the painted hood surface.

The material that your product is made from can

be recycled. Please also consider recycling the

packaging that your product came in.

Slide brackets over hood edge, ensuring that they are centered

on the protective film previously installed in Step 5.

bracket

protective

film

hood X2

9 10

Page 1 de 3

BugectorMD – Bugector IIMD – CarectorMD – Chrome Hood ShieldMC

Préparation avant la peinture ou l’installation

• Effectuez d’abord un essai afin de vous assurer que le produit s’adapte à votre véhicule.

• Avant de peindre les pièces, vérifiez qu’elles sont correctement ajustées. Aucune pièce modifiée ou peinte ne pourra être retournée.

• Nettoyez et séchez le véhicule afin d’éliminer les débris ou les saletés de la zone de montage.

Étapes d’installation REMARQUE : L’installation peut différer légèrement des illustrations.

Ouvrez le capot. Localisez les (3) trous carrés sur le côté inférieur du capot.

Chiffon propre

Fournitures de lavage d’auto Tournevis Phillips Ruban adhésif

4 gommes

1 protection de capot

Outils nécessaires

3 encarts de capot 3 rondelles3 vis

2 vis à métaux 2 rondelles en plastique noir 2 films protecteurs2 supports

Consignes importantes de sécurité

• PRÉCAUTION – Avant de conduire, vérifiez que le capot est bien fixé au véhicule.

• Ne fréquentez pas de lave-autos utilisant des brosses automatiques.

• N’utilisez jamais de solvant.

• Vérifiez régulièrement que les composants sont bien fixés.

REMARQUE : Le produit livré peut différer de l’illustration.

Table des matières

Instructions d’installation

I – Numéro de feuille BF126 Rév. A

Lisez l’ensemble des instructions AVANT d’installer le produit pour assurer une installation adéquate et un ajustement optimal.

Pour joindre l’assistance technique ou commander des pièces manquantes, veuillez appeler le service à la clientèle au 1 800 241-7219.

Crayon gras

Page 2 de 3

REMARQUE : L’installation peut différer légèrement des illustrations.

Étapes d’installation

Enfoncez les (3) encarts de capot dans les (3) trous carrés.

Si nécessaire, utilisez du ruban adhésif pour les maintenir

solidement en place.

Alignez les trous centraux de la protection de capot avec les

encarts de capot installés à l’étape 3. Notez la position des

deux trous EXTÉRIEURS de la protection de capot et faites une

marque avec un crayon gras. Retirez la protection de capot.

Centrez un morceau de film protecteur sur chaque marque de crayon gras et mettez du film protecteur autour du bord du capot.

X 2

Installez les 2 supports sur les brides de protection de capot EXTÉRIEURES à l’aide des vis à métaux et des rondelles noires.

vis

rondelle

protection

de capot

support

Remettez le protège-capot en place sur le capot. Assurez-vous que les

trous sur la protection de capot sont correctement alignés avec les trous

du capot et que le support s’aligne correctement avec le film protecteur.

En utilisant un tournevis cruciforme, installez (3) vis avec

(3) rondelles dans les trous centraux de la protection de capot.

NE SERREZ PAS TROP LES VIS.

vis

rondelle

protection de capot

espaceur de capot

capot

trous carrés 3

Page 3 de 3

800-241-7219 • Visitez notre site lundinternational.com

Auto Ventshade™, le logo Auto Ventshade™ et le logo AVS™ sont des marques déposées Lund, Inc.

Lund International

™

Entretien et nettoyage

• N’utilisez qu’un savon doux, puis séchez avec un chiffon propre.

Félicitations!

Vous venez d’acheter un des nombreux produits de qualité de la marque Auto VentshadeMC fabriqués par Lund Internatrional. Nous sommes extrême-

ment fiers de la qualité de nos produits et nous espérons que vous profiterez de cet investissement durant de longues années. Nous nous efforçons

d’offrir la meilleure qualité en matière de précision, de finition et de durabilité tout en facilitant l’installation.

REMARQUE : L’installation peut différer légèrement des illustrations.

Étapes d’installation

Fermez le capot et posez les gommes aux endroits

préalablement nettoyés sur la surface peinte du capot.

Le matériau à partir duquel votre produit est

fabriqué est recyclable. Pensez également à

recycler l'emballage dans lequel votre produit a

été livré.

Faites glisser les supports au-dessus du bord du capot, en vous assurant

qu’ils soient centrés sur le film protecteur installé précédemment à l’étape 5.

support

film

protecteur

capot X 2

9 10

Página 1 de 3

Bugector® - Bugector II® - Carector® - Chrome Hood Shield™

Preparación antes de pintar o instalar

• Se recomienda realizar un ajuste de prueba para garantizar el posicionamiento y el ajuste correctos.

• Compruebe que las piezas se ajusten correctamente antes de pintarlas, ya que no aceptaremos la devolución de piezas modificadas o pintadas.

• Lave y seque su vehículo para quitar cualquier desecho o suciedad del área de instalación.

Pasos para la instalación NOTA: La aplicación real puede diferir levemente de las ilustraciones.

Abra el capó. Ubique los (3) orificios cuadrados en la parte inferior del capó.

Toalla limpiaSuministros de limpieza

de vehículos

Destornillador Phillips Cinta

Topes de goma x 4

Cubierta del capó

Herramientas necesarias

Inserto del capó x 3 Arandela x 3Tornillos x 3

Tornillo para metales x 2 Arandela negra de plástico x 2 Película protectora x 2Soporte x 2

Información importante sobre seguridad

• ADVERTENCIA: Antes de conducir, asegúrese de que la cubierta del capó esté debidamente asegurada al vehículo.

• No lave su auto en lavaderos automáticos que utilicen cepillos.

• No use ningún tipo de solvente de limpieza.

• Compruebe periódicamente que todos los componentes estén ajustados.

NOTA: El producto real puede ser diferente al de la ilustración.

Contenido

Instrucciones de instalación

I - Número de hoja BF126 Rev.A

Para una instalación correcta y el mejor ajuste posible, lea todas las instrucciones ANTES de comenzar.

Para pedir asistencia técnica u obtener piezas faltantes, llame a Atención al Cliente al 1-800-241-7219.

Lápiz de cera

Página 2 de 3

NOTA: La aplicación real puede diferir levemente de las ilustraciones.

Pasos para la instalación

Presione los (3) insertos del capó en los (3) orificios

cuadrados. Si es necesario, coloque cinta para sujetarlos con

firmeza en su lugar.

Alinee los orificios centrales de la cubierta del capó con los

insertos del capó instalados en el Paso 3. Observe la ubicación

de los dos orificios EXTERIORES de la cubierta del capó y

marque con un lápiz de cera. Quite la cubierta del capó.

Centre un fragmento de película protectora encima de la marca que hizo con el lápiz de cera y envuelva el borde del capó.

Instale los (2) soportes en los rebordes de la cubierta del capó EXTERIORES con tornillos para metales y arandelas negras.

tornillo

arandela

cubierta

del capó

soporte

Vuelva a ubicar la cubierta para capó sobre el capó. Asegúrese de que los

orificios de la cubierta del capó estén correctamente alineados con los orificios

del capó, y que los soportes estén alineados con la película protectora.

Con un destornillador Phillips instale los (3) tornillos con las (3)

arandelas en los orificios centrales de la cubierta del capó.

NO AJUSTE DEMASIADO.

tornillo

arandela

cubierta del capó

inserto del capó

capó

orificio cuadrado x 3

Página 3 de 3

Lund International

800-241-7219 • Visite nuestro sitio Web: lundinternational.com

Auto Ventshade™, el logo de Auto Ventshade™ y el logo de AVS™son marcas comerciales de Lund, Inc.

™

Cuidado y limpieza

• Lave solo con jabón suave y seque con un paño limpio.

¡Felicitaciones!

Usted ha adquirido uno de los tantos productos de marca de calidad Auto Ventshade™ que ofrece Lund International. Nos enorgullecen mucho nuestros

productos y deseamos que disfrute años de satisfacción por su inversión. Nos hemos esforzado mucho para asegurarnos de que su producto sea

de gran calidad en cuanto al ajuste, la durabilidad, el acabado y la facilidad de instalación.

NOTA: La aplicación real puede diferir levemente de las ilustraciones.

Pasos para la instalación

Cierre el capó e instale los topes de goma en las partes

limpias sobre la superficie pintada del capó.

El material del que está hecho el producto

puede reciclarse. Considere también reciclar el

embalaje en el que viene el producto.

Deslice los soportes por el borde del capó y asegúrese de que estén

centrados sobre la película protectora previamente colocada en el Paso 5.

soporte

película

protectora

capó X2

9 10
