Lunos 3/UP-AS Manuale
E269 11.18
Beschreibung und Funktionen
Einbau
Technische Daten
Spannungsversorgung 230 V AC 50 Hz
Maße
B x H x T
270 mm x 270 mm x variabel
Verfügbarer statischer Druck 227 Pa
Gehäuse für die Unterputzmontage aus UV-stabilem Kunststoff und Styroporum-
mantelung, geeignet für den Einbau in die Außenwand mit rückseitigem konischem
Abluftstutzen (DN 80-DN 75) und leckluftdichter Rückschlagklappe.
In das Unterputzgehäuse können alle Ventilatoreinsätze der Baureihe Silvento ein-
gesetzt werden.
Das Gehäuse ist in unterschiedlichen Stärken verfügbar bzw. kann mittels Styropo-
radapter beliebig auf die vorhandene Wandstärke erweitert werden.
Verfügbare Ausführungen:
3/UP-AS10,7
Gehäuse mit rückseitigem Abluftstutzen und Styroporummantelung (107 mm Tie-
fe), Schalldämmung, Putzschutzdeckel und Netzanschlussklemme.
3/UP-AS17,5
Wie 3/UP-AS10,7, zusätzlich mit Wanddurchführung 9/J30 und Styroporadapter
zur Verlängerung der o.g. Gehäuse um 53 mm.
Bestellnummer 039 841
Einbau des Gehäuses durch bündigen Abschluss mit der Wand sowie Entlüftung
mittels Wanddurchführung 9/J30 direkt durch die Außenwand.
Das Lüftungsgerät ist schutzisoliert, der Schutzleiteranschluss entfällt.
Beachten Sie bitte die Einbauanleitung und lassen Sie die Geräte fachgerecht
elektrisch anschließen.
Hinweis
Produkte und deren Abbildungen können leicht variieren. Aufgrund ständiger Wei-
terentwicklungen und/oder mehrerer Lieferanten für z.B. Rohmaterialien können
u.a. Farben leicht variieren (nicht bei Sichtteilen) oder auf Prospekten unterschied-
lich dargestellt werden.
E269 11.18

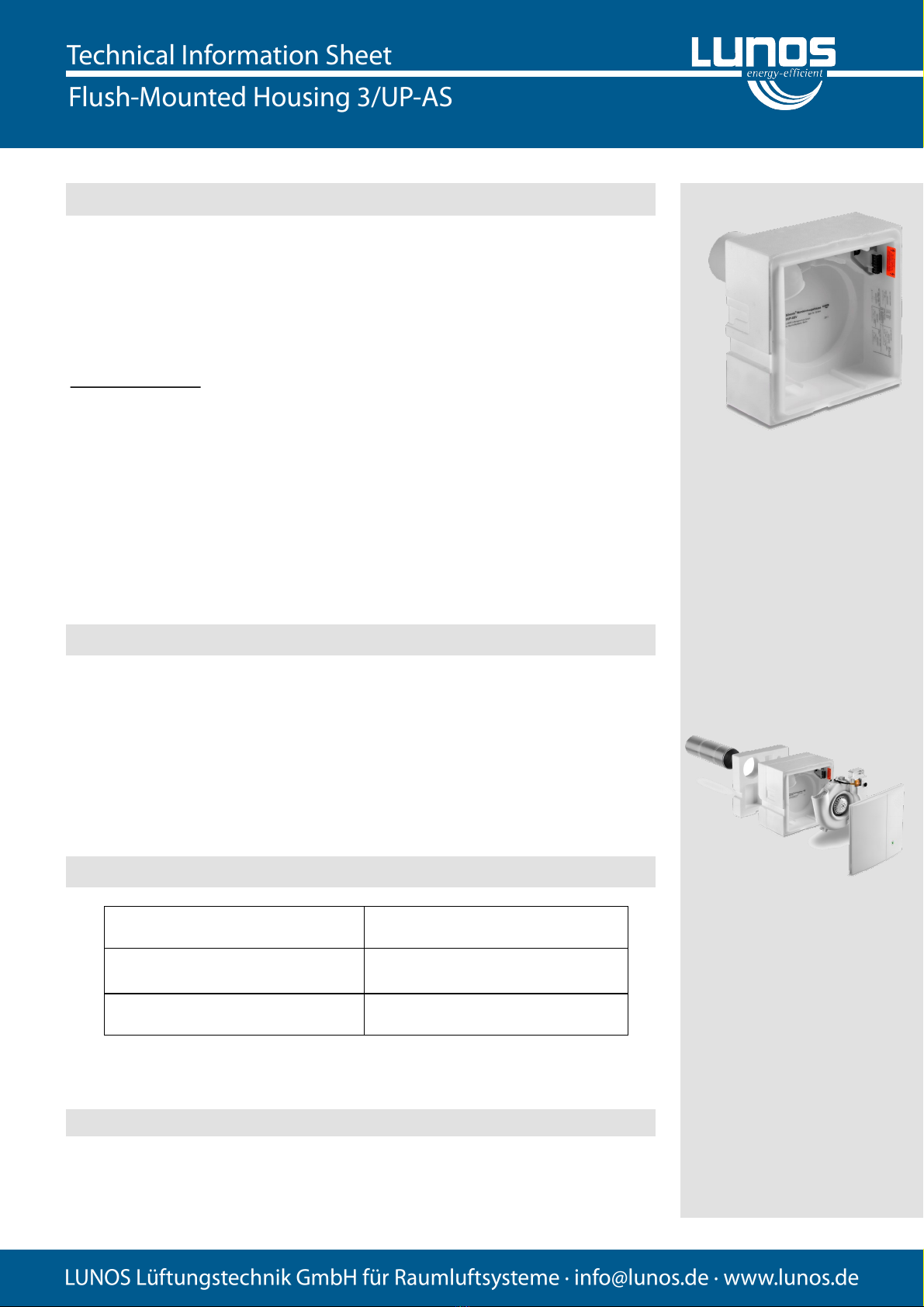

Description and functions
Installation
Technische Daten
Power supply 230 V AC 50 Hz
Dimensions
W x H x D
270 mm x 270 mm x variabel
Available static pressure 227 Pa
Housing for flush mounting made of UV-stable plastic and Styrofoam coating, sui-
table for outer wall installation with rear conical exhaust vent (DN 80-DN 75) and
leakage-airtight backdraft shutter.
All ventilator inserts of the Silvento series can be inserted into the flush-mounted
housing.
The housing is available in different thicknesses or can be extended to fit any exis-
ting wall thickness using Styrofoam adapter.
Versions available:
3/UP-AS10,7
Housing with rear exhaust vent and Styrofoam coating (107 mm depth), sound in-
sulation, plaster protection cap and mains supply terminal
3/UP-A17,5
Same as 3/UP-AS10,7, additionally with wall duct 9/J30 and Styrofoam adapter to
extend the above-mentioned housings by 53 mm each
Order No. 039 841
The installation of the housing is made by flush finish with the wall and ventilation
using the wall duct directly through the outer wall.
Please observe the installation manualhave the electrical connection of the fan per-
formed by a qualified professional.
Note
Products and illustrations may vary slightly. Due to continuous product develop-
ment and/or several suppliers e.g. for raw materials, colours, among other things,
may vary slightly (not for visible parts) or be shown differently in brochures.
